Haiwell（海爲(wéi / wèi)）物聯終端與三菱FX1N/FX1S/FX3U透傳教程

2020-06-12 14:53:26 market 1758

1. 物聯終端與FX3U通訊

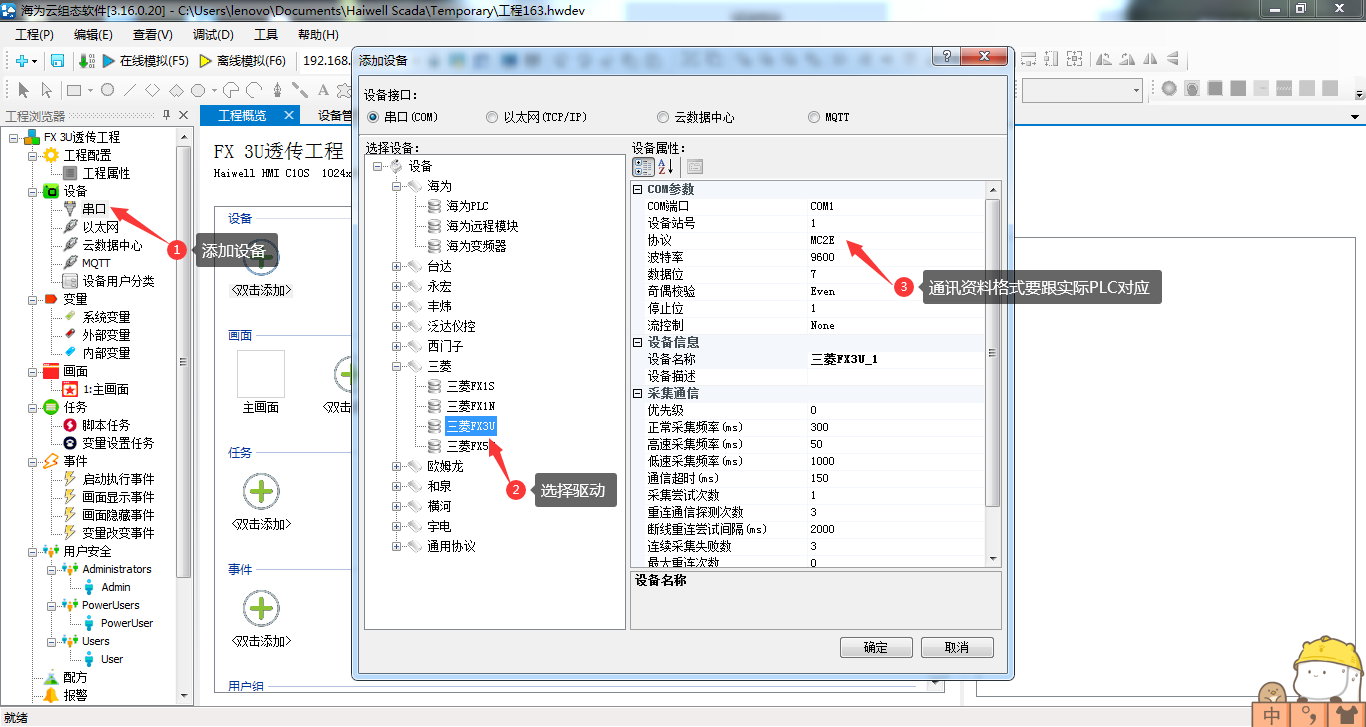

本例是以FX3U是以實際操作，打開組态工程，并先建立FX 3U驅動，并填上對應的三菱FX 3U實際串口通信資料格式(進行透傳之前，必須跟PLC先通訊上)

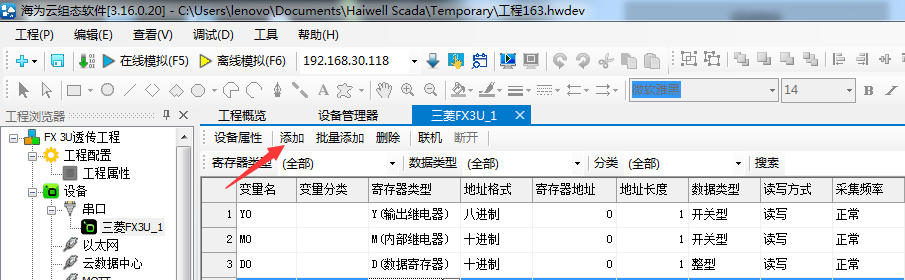

點擊添加變量，建立一(yī / yì ／yí)個Y0,D0和(hé / huò)M0（如果有需要(yào / yāo)建立連續變量，可以添加批量建立），并綁定對應對應圖元


點擊設備管理器-并選擇對應的物聯設備下載工程

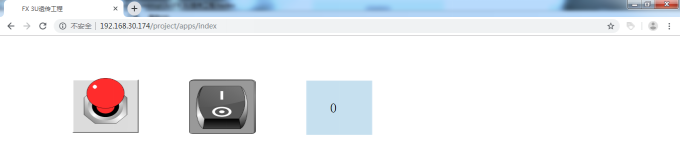

谷歌浏覽打開訪問查看當前Hmi-并操作它（确保跟物聯終端與PLC通訊上）


2. 物聯終端與FX 3U透傳

在組态軟件工具裏的打開數據透傳工具


輸入賬号密碼-登入雲賬戶


選中對應的物聯設備-并連接設備

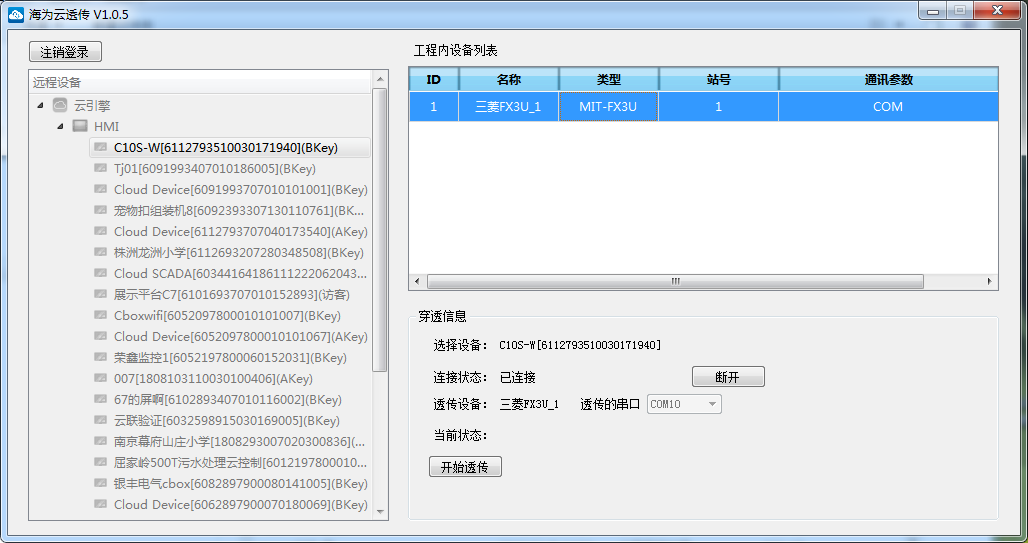

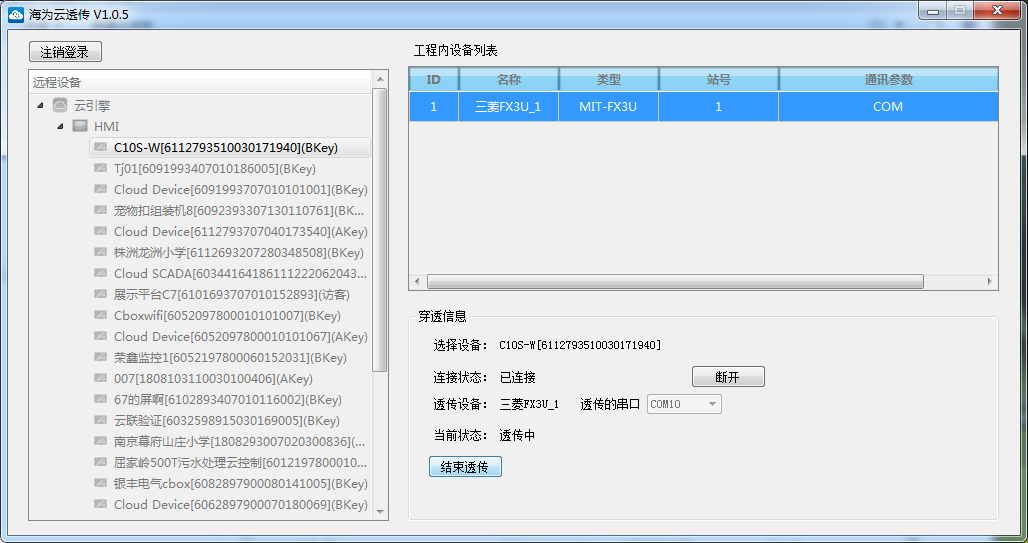

連接設備後-選中對應的PLC,并點擊開始透傳（生成出來的端口，是編程軟件要(yào / yāo)用到COM口）

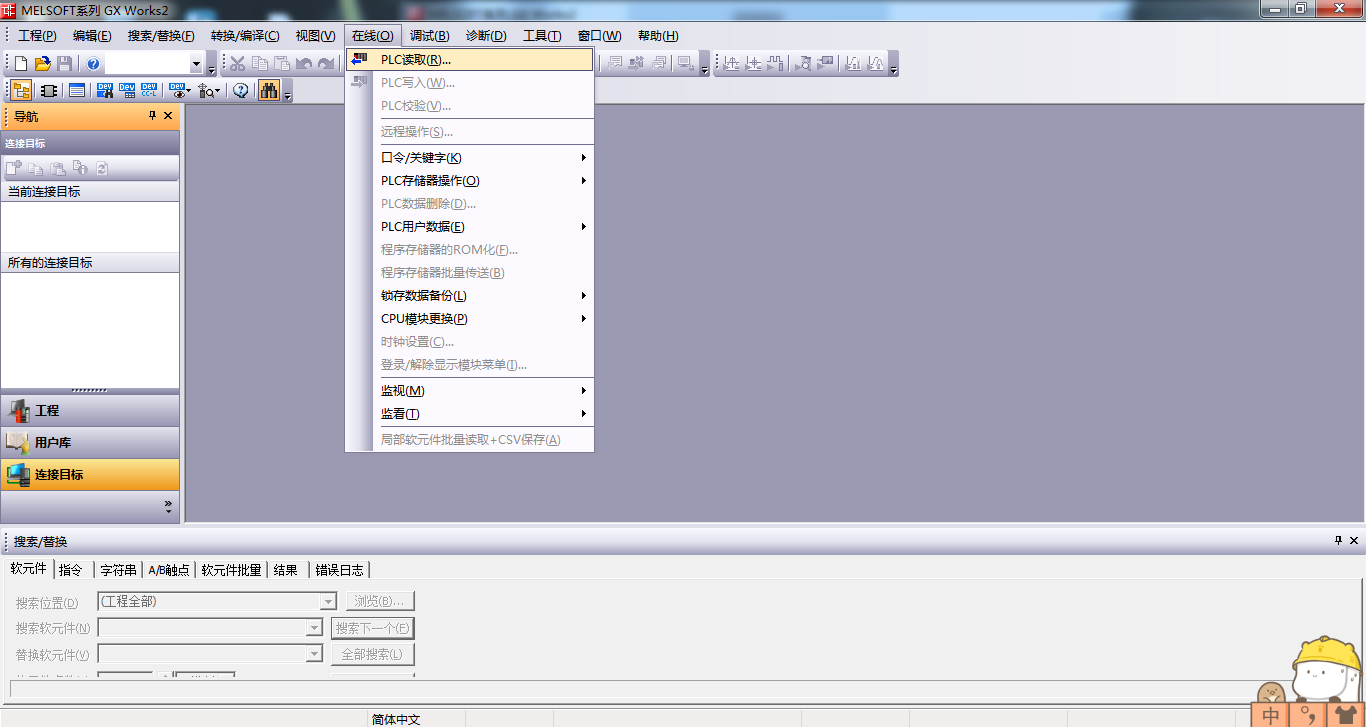

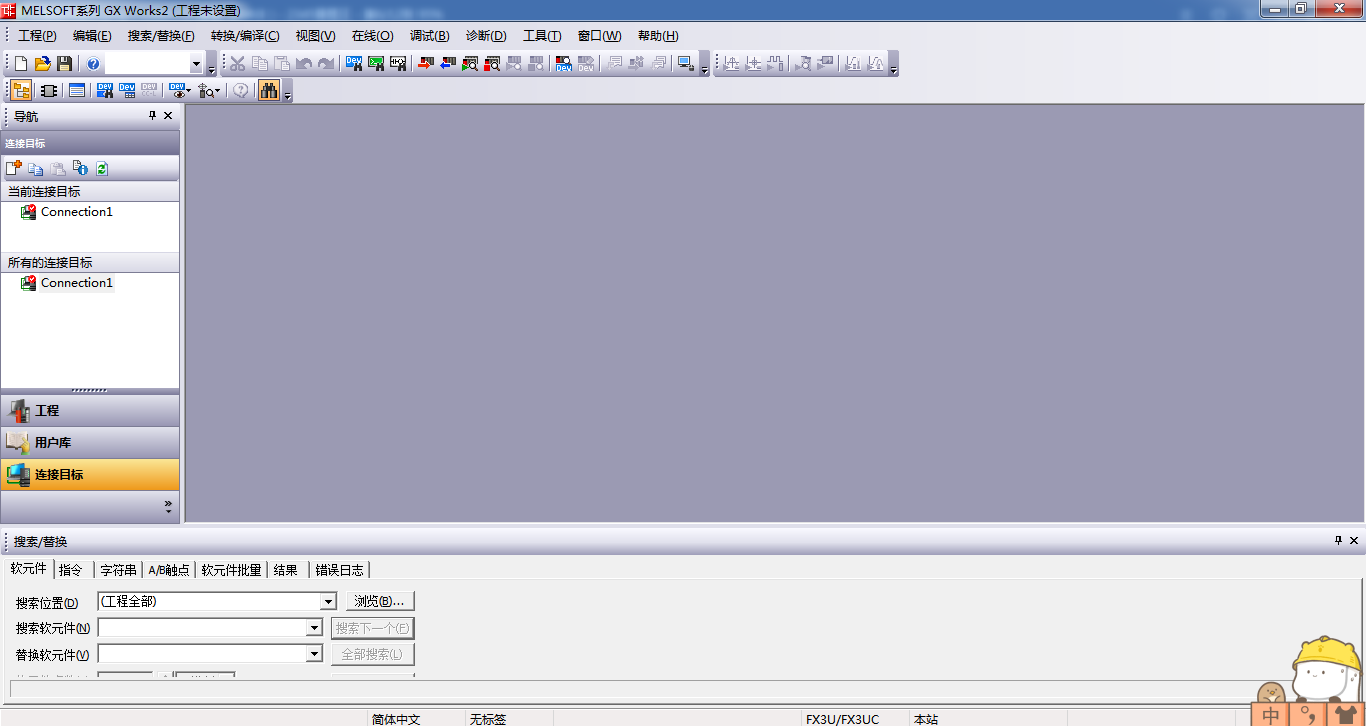

打開GW2軟件後，點擊在線-再點擊PLC讀取

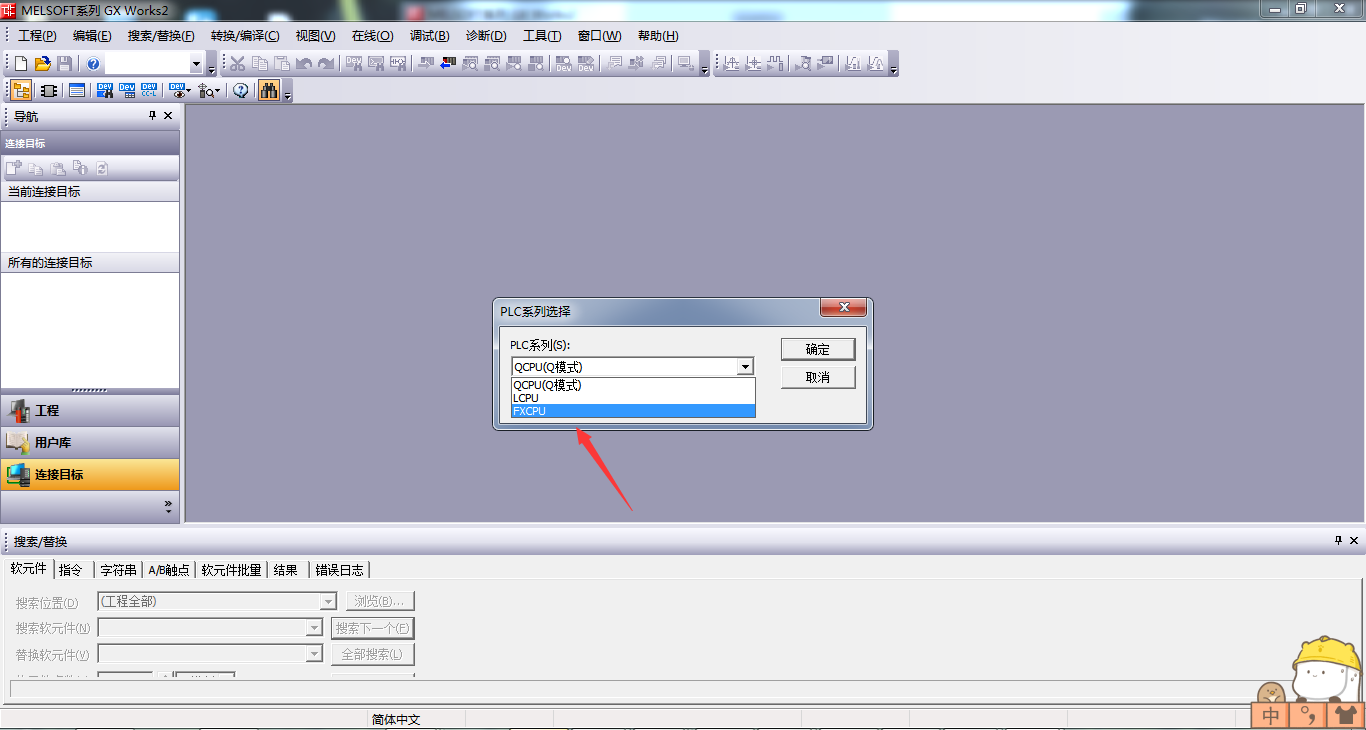

選擇對應的三菱PLC的系列

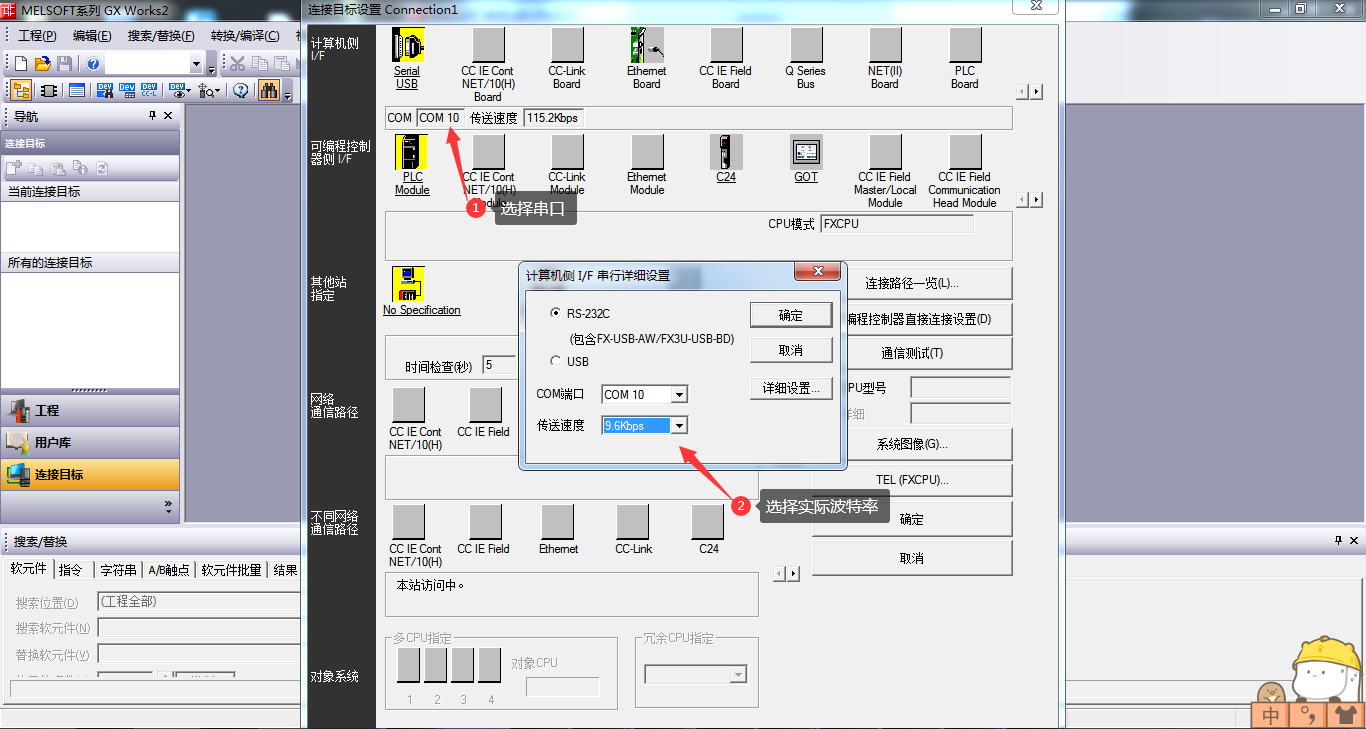

點擊确定-在聯機界面選擇對應的COM口-修改成對應的實際通訊資料格式

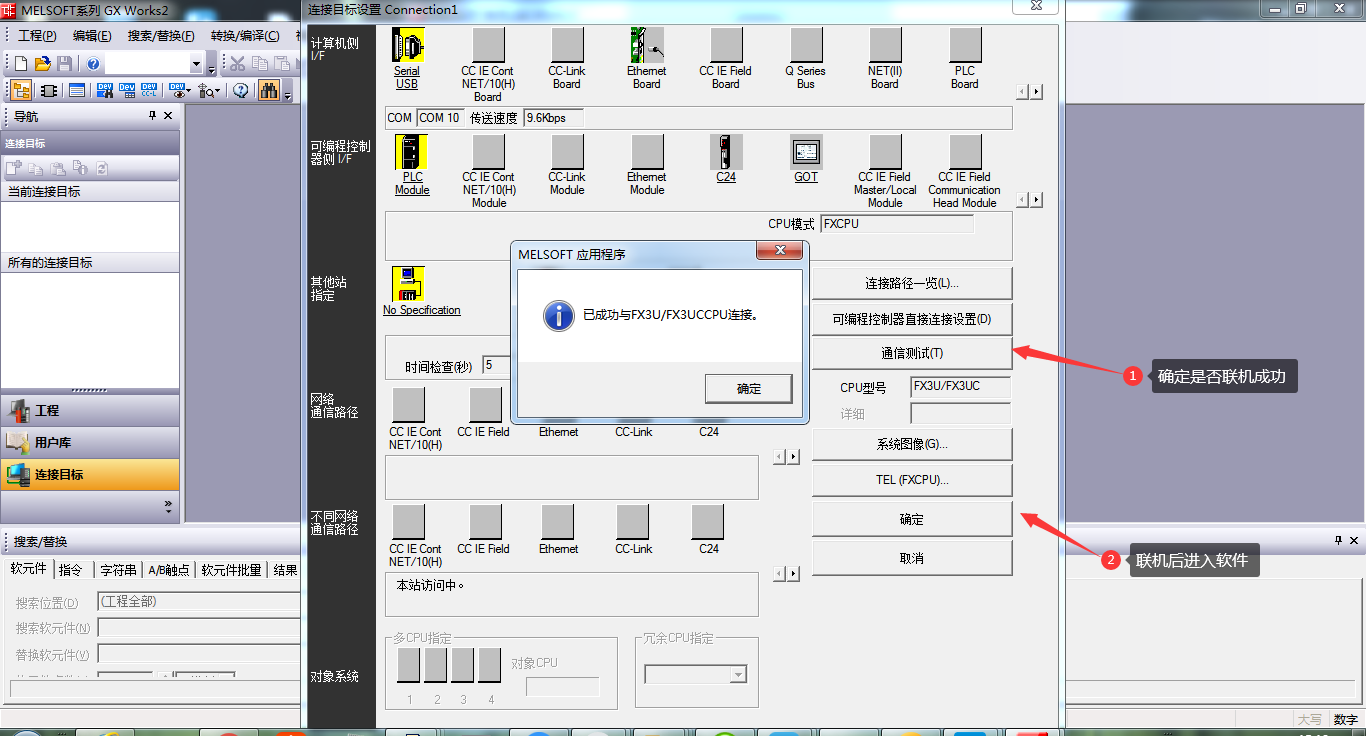

點擊通訊測試(聯機成功會有成功提示)

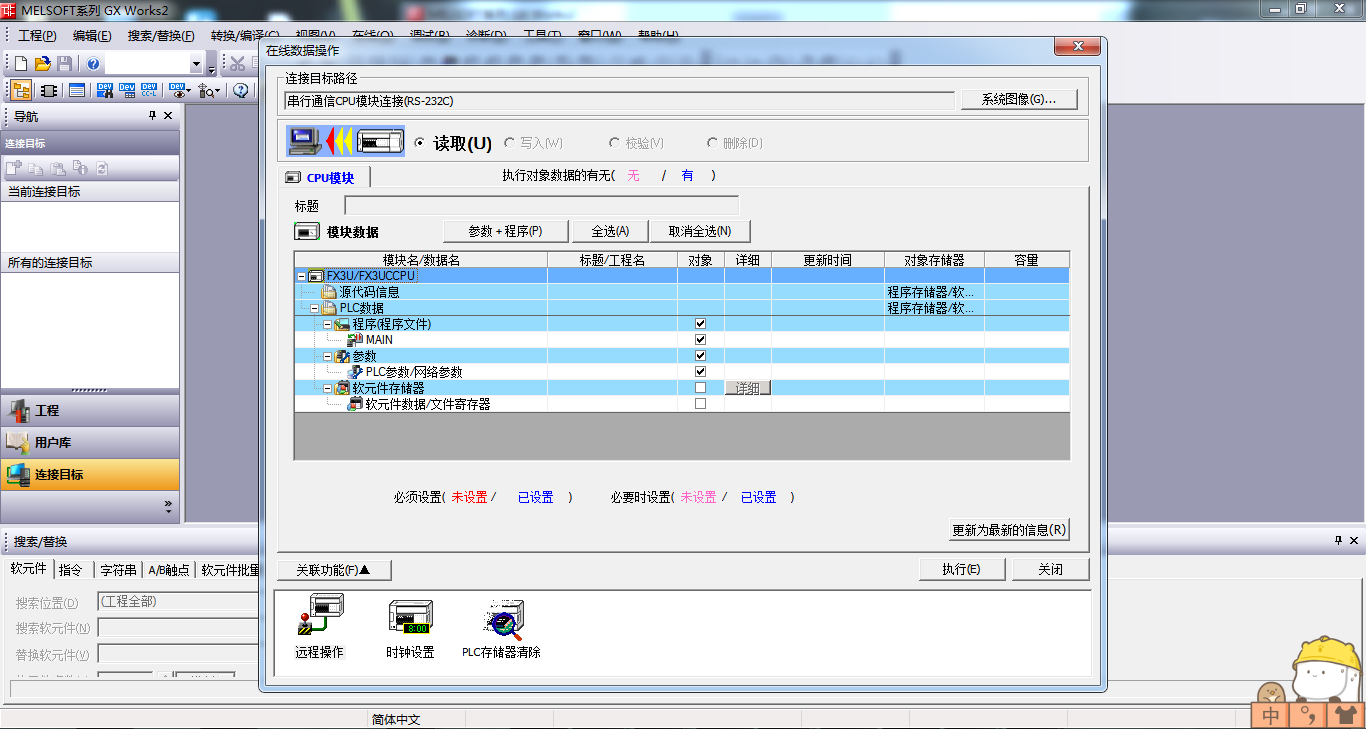

點擊确定-上載參數(三菱軟件默認操作)


上載參數後，進入主頁面即可實現監控和(hé / huò)上下載程序
