1. 物聯終端與三菱5U通訊

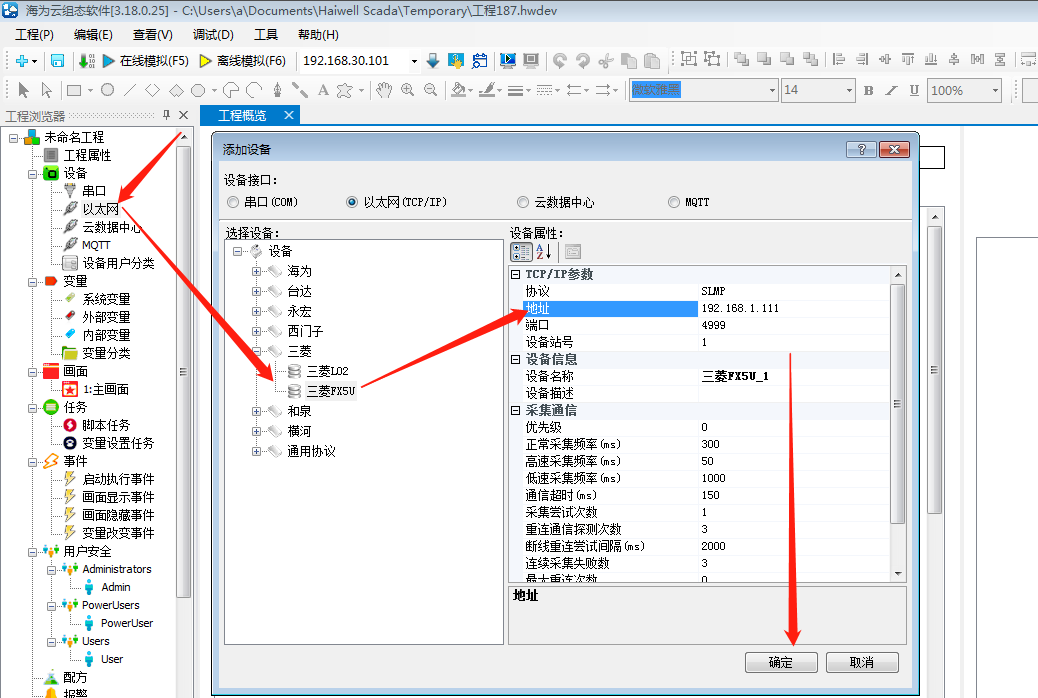

打開組态工程，并先建立三菱5U以太網驅動，并填上對應的三菱5U的IP地(dì / de)址(進行透傳之前，必須跟PLC先通訊上)

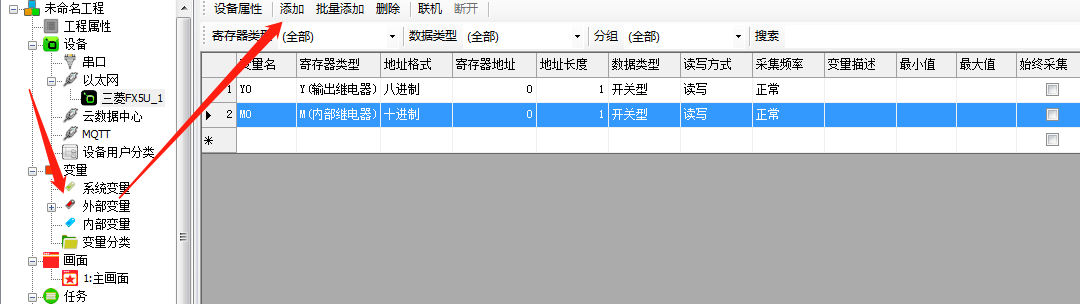

點擊添加變量，建立一(yī / yì ／yí)個Y0,M0（如果有需要(yào / yāo)建立連續變量，可以添加批量建立），并綁定對應對應圖元

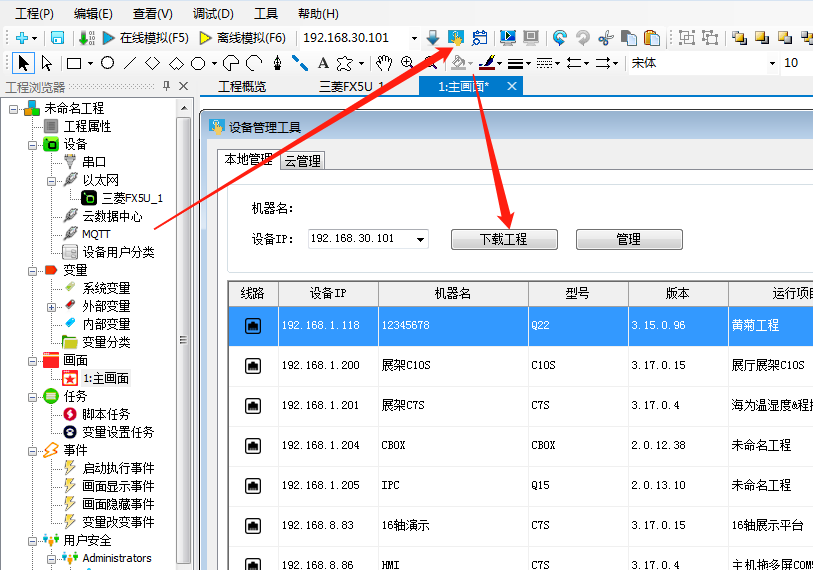

點擊設備管理器-并選擇對應的物聯設備下載工程,下載後可在谷歌浏覽打開訪問查看當前Hmi-并操作它（确保跟物聯終端與PLC通訊上）
2. 物聯終端與三菱5U透傳

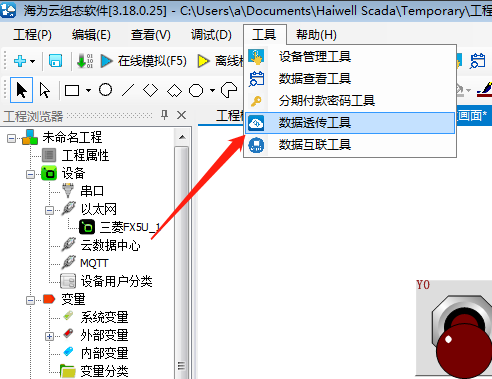

在組态軟件工具裏的打開數據透傳工具

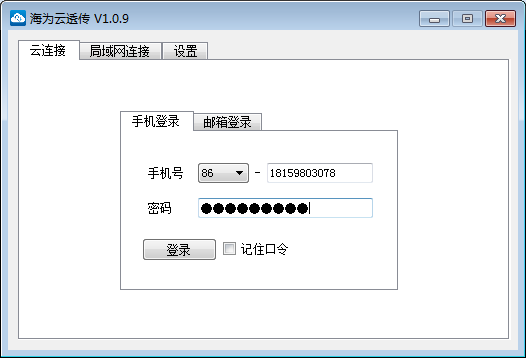

輸入賬号密碼-登入雲賬戶

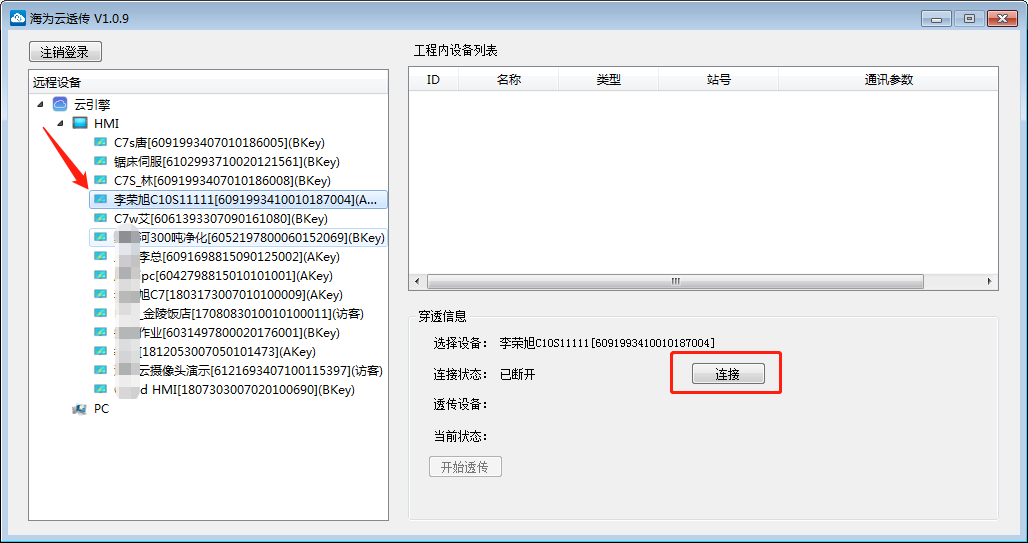

選中對應的物聯設備-并連接設備

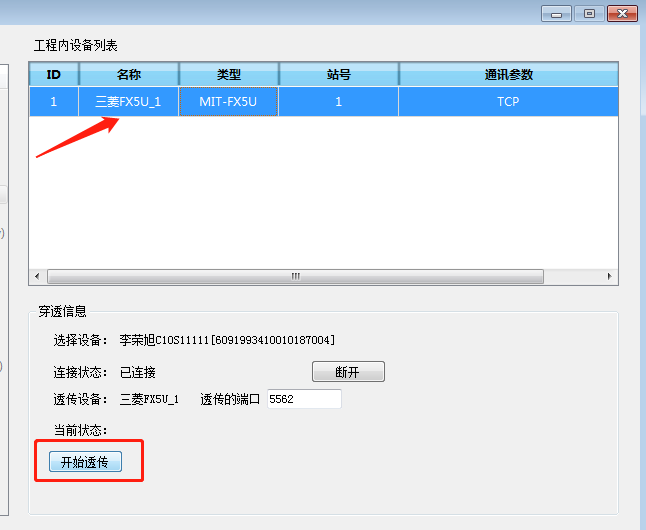

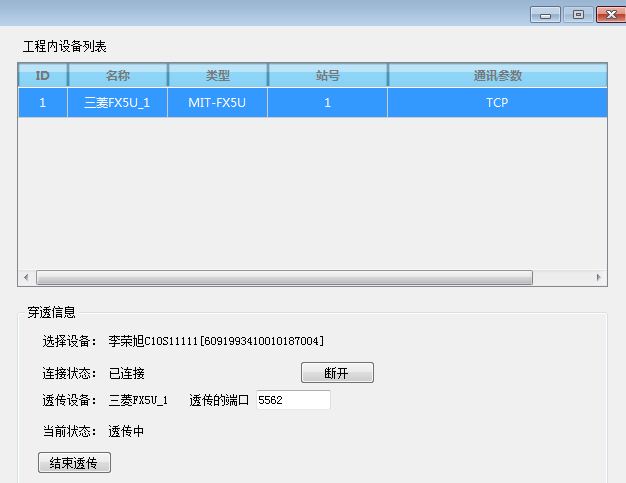

連接設備後-選中對應的PLC,并點擊開始透傳

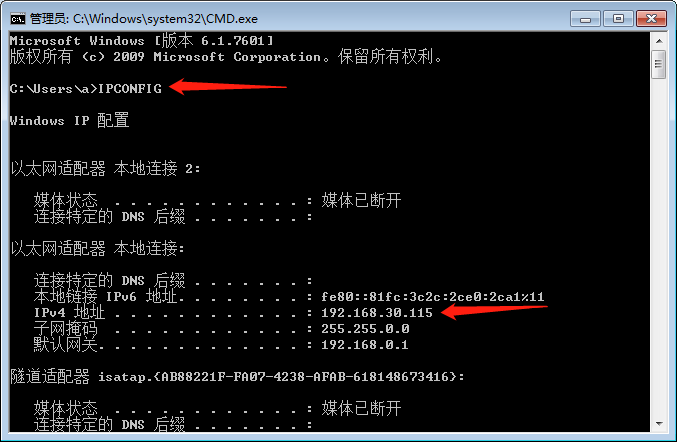

按下Win+R輸入cmd，并在後台輸入ipconfig，我們就可以獲取到本機IP(透傳時，要(yào / yāo)使用到本機IP地(dì / de)址）

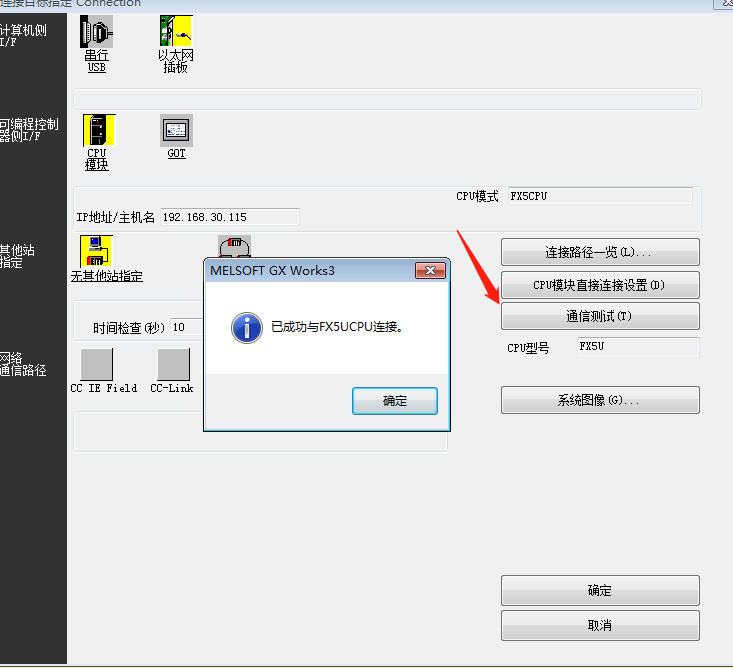

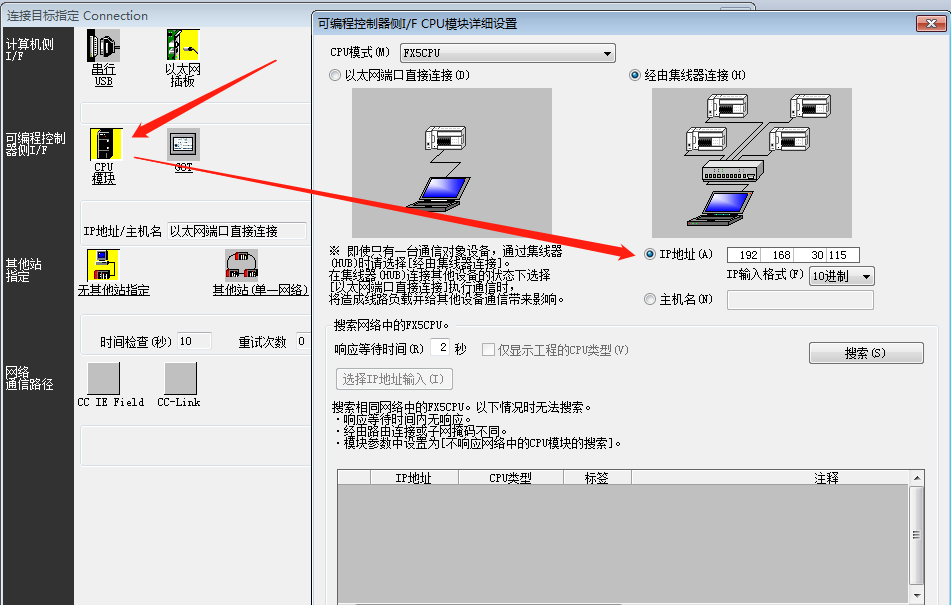

打開三菱軟件後，選擇其他鏈接方法-CPU模塊設置IP地(dì / de)址爲(wéi / wèi)電腦IP-并點确定。然後點擊通訊測試，顯示已成功與FX5U連接，即可上下載工程。
附：透傳端口配置

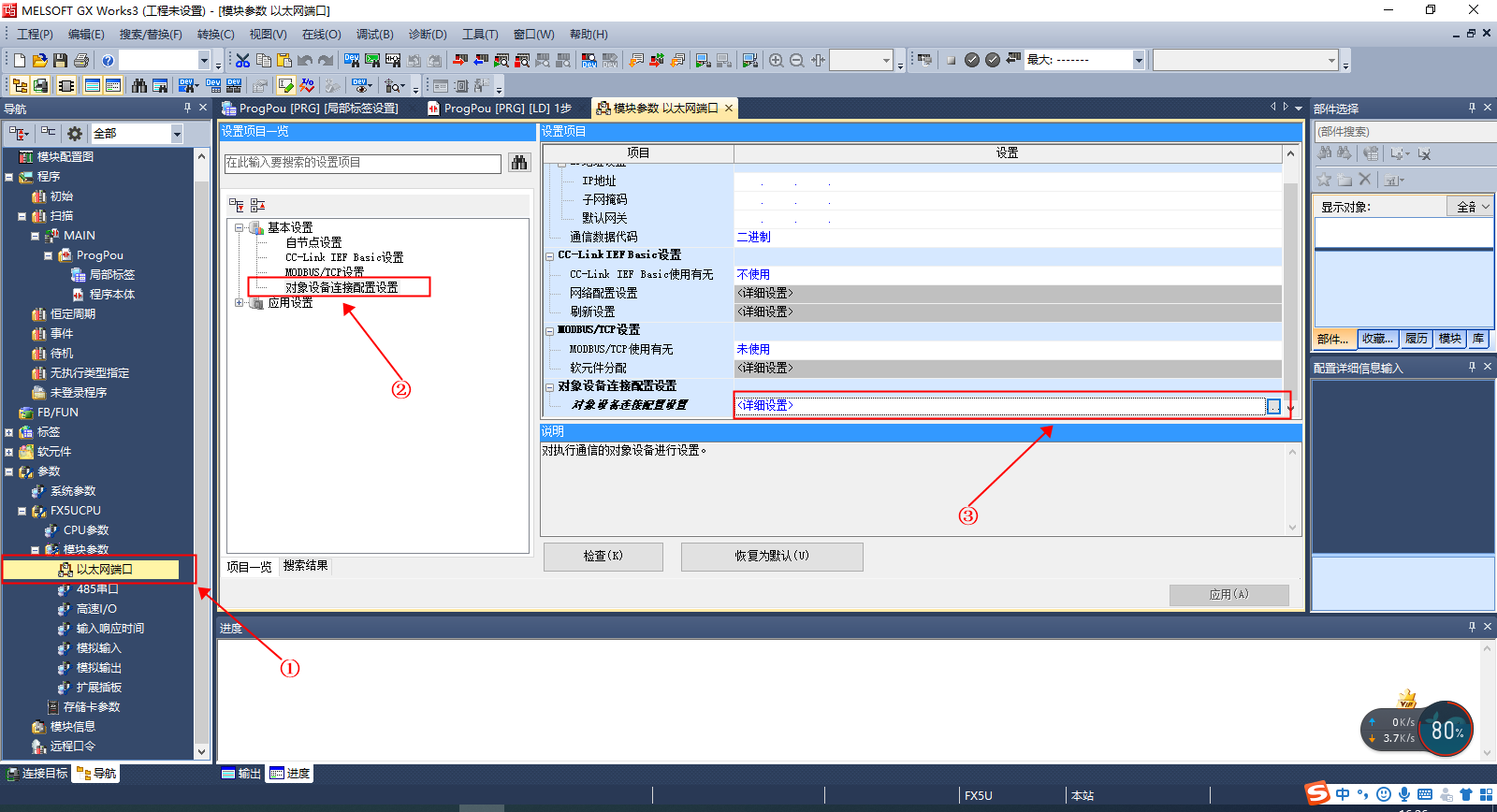

打開GX Works3 PLC編程軟件新建工程，① 選擇以太網端口→② 對象設備連接配置設置→③ 詳細設置

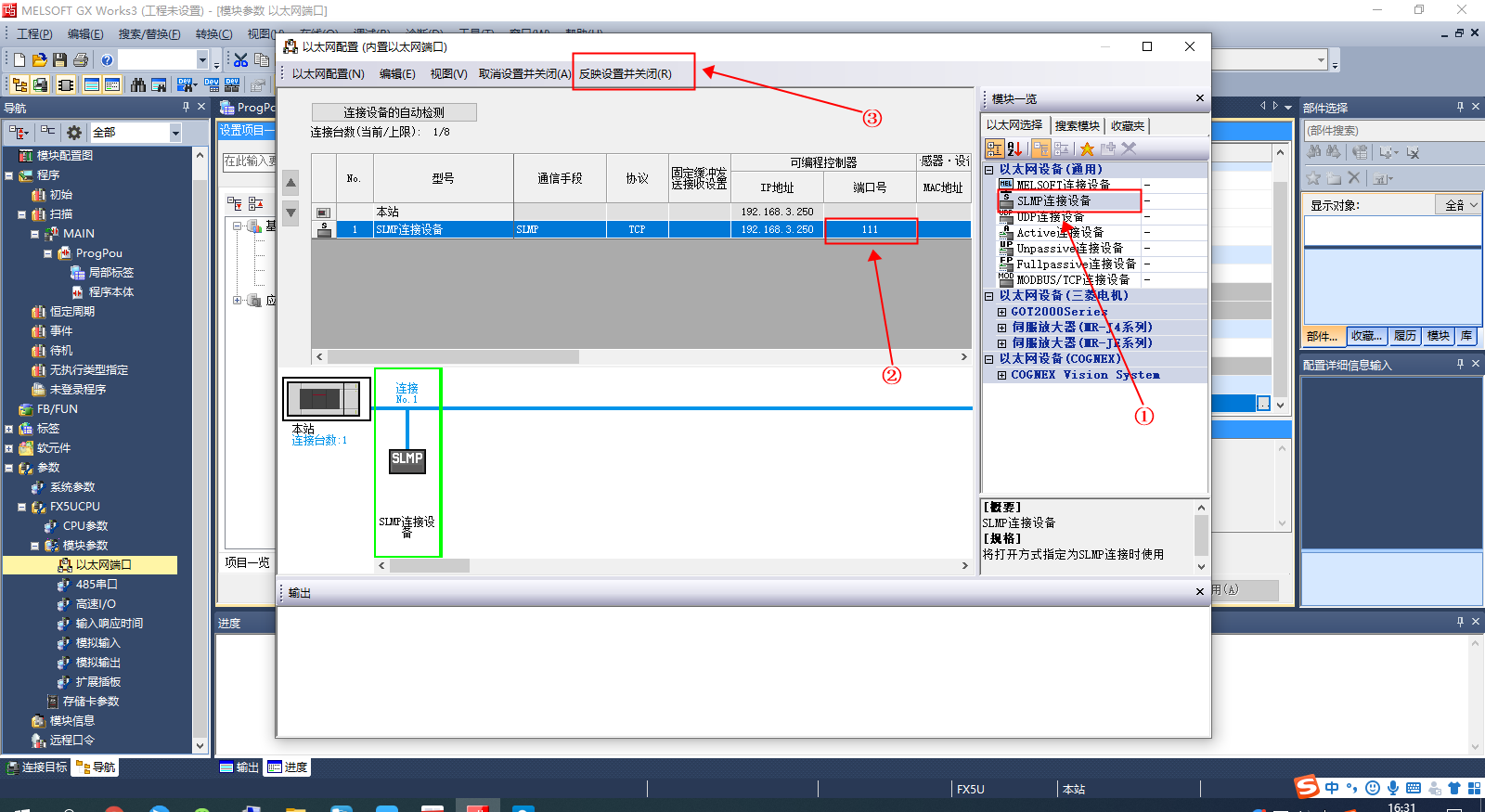

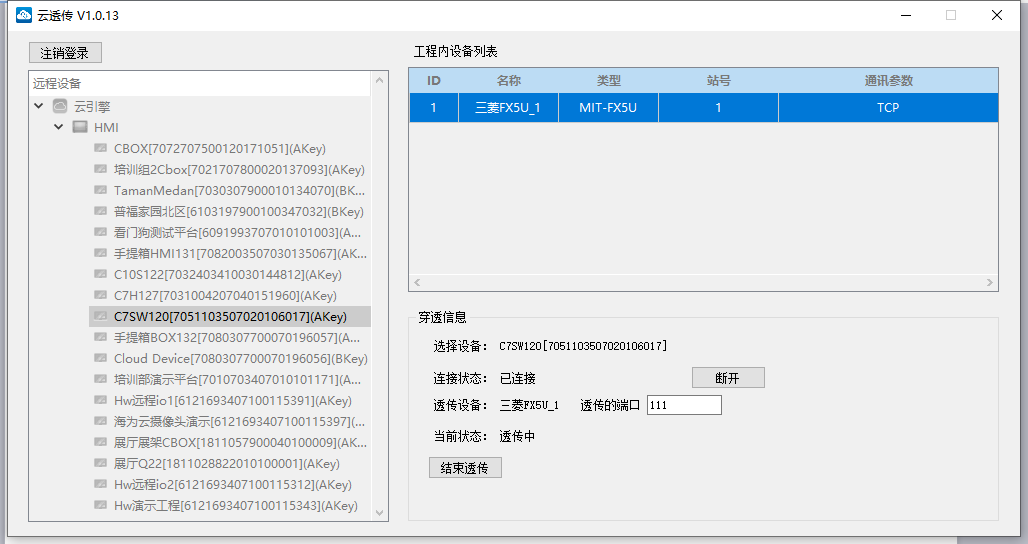

将右邊① SLMP連接設備拖拽到左邊的列表即成功添加新的端口→②設置端口号③完成後點擊反映設置并關閉進行保存，最後将配置下載到PLC程序中，透傳時端口号改爲(wéi / wèi)配置的端口号（111），未配置默認端口号爲(wéi / wèi)5562
