Haiwell（海爲(wéi / wèi)）物聯終端與台達串口透傳教程

2020-06-12 14:51:02 market 1197

1. 物聯終端與台達串口通訊

打開組态工程，并先建立台達串口驅動，并填上對應的台達PLC實際串口通信資料格式(進行透傳之前，必須跟PLC先通訊上)

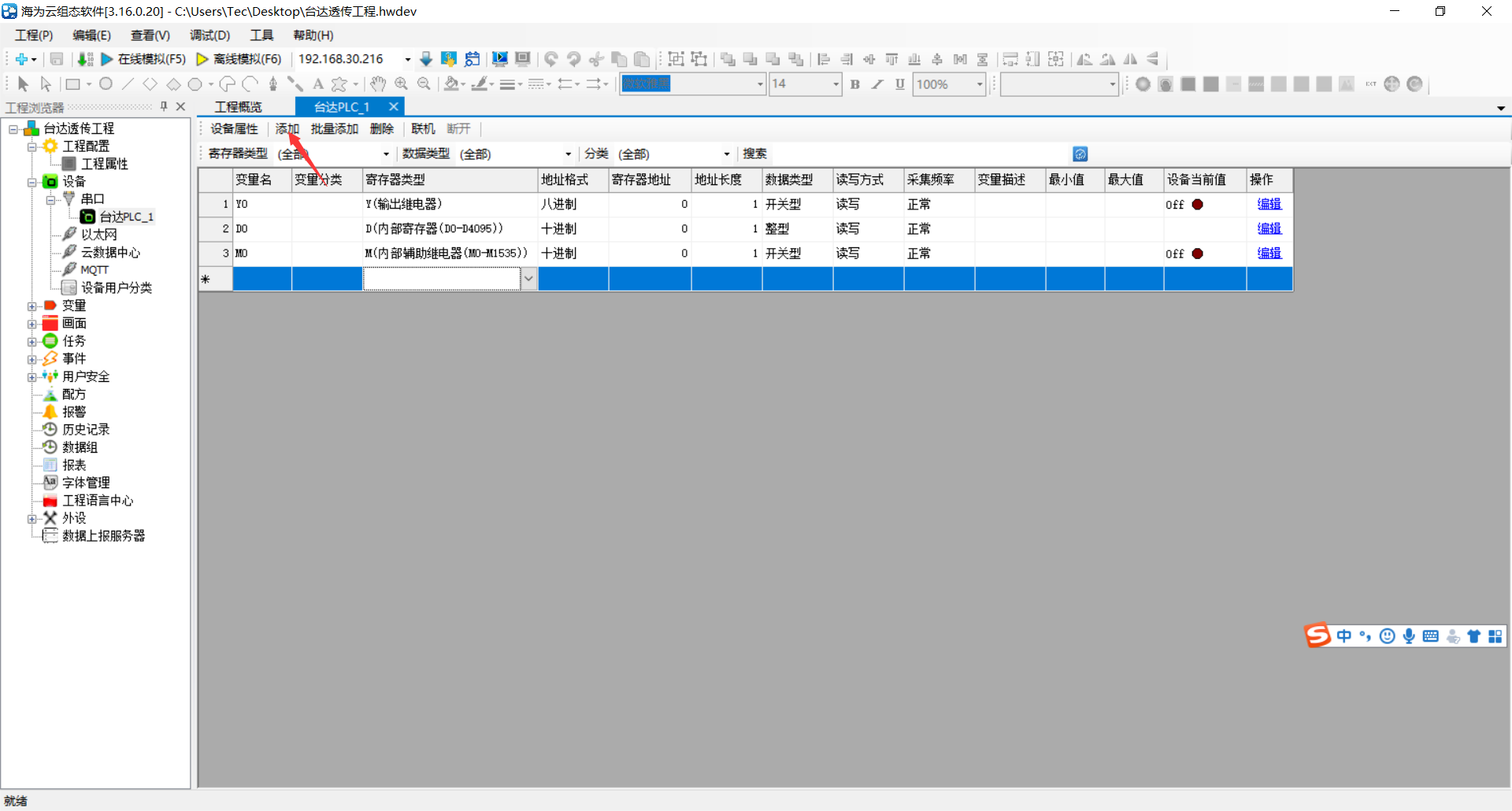

點擊添加變量，建立一(yī / yì ／yí)個Y0,D0和(hé / huò)M0（如果有需要(yào / yāo)建立連續變量，可以添加批量建立），并綁定對應對應圖元

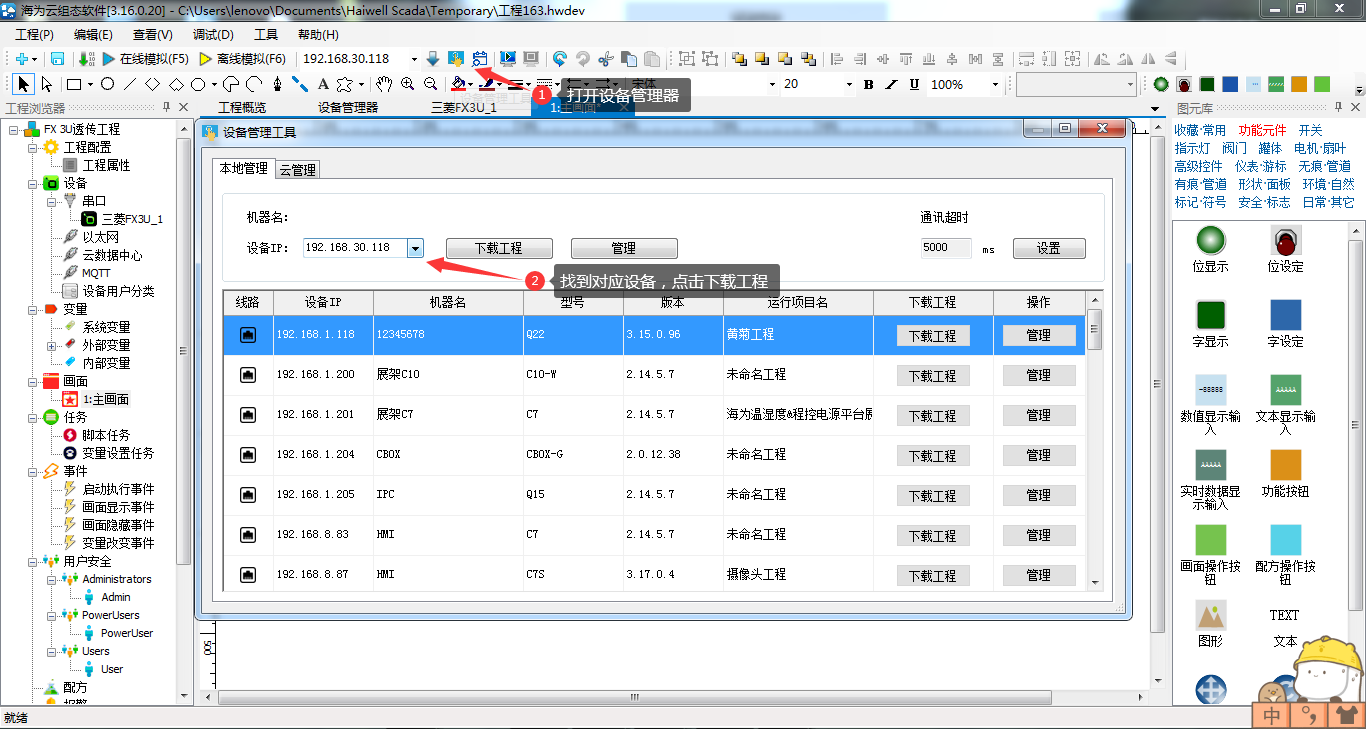

點擊設備管理器-并選擇對應的物聯設備下載工程

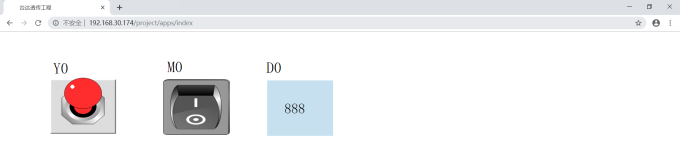

谷歌浏覽打開訪問查看當前Hmi-并操作它（确保跟物聯終端與PLC通訊上）


2. 物聯終端與台達PLC透傳

在組态軟件工具裏的打開數據透傳工具

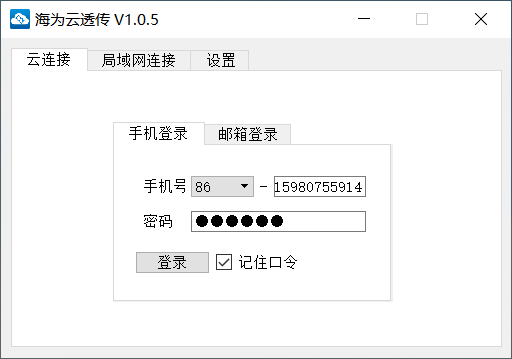

輸入賬号密碼-登入雲賬戶

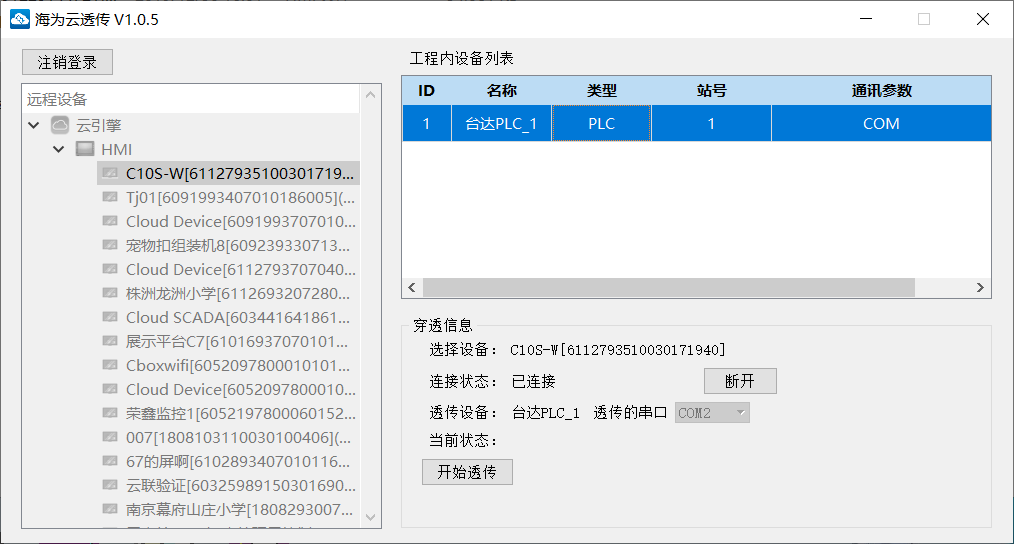

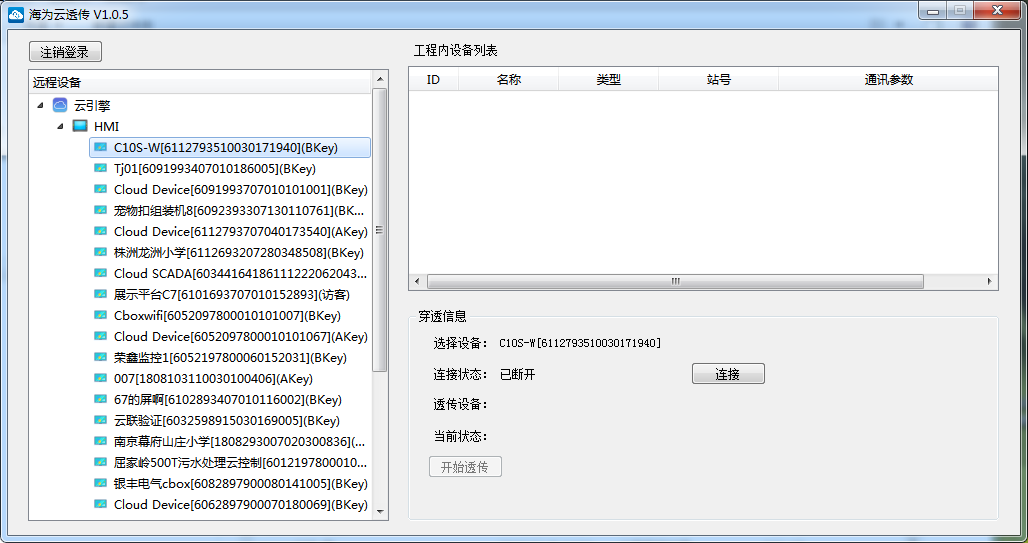

選中對應的物聯設備-并連接設備

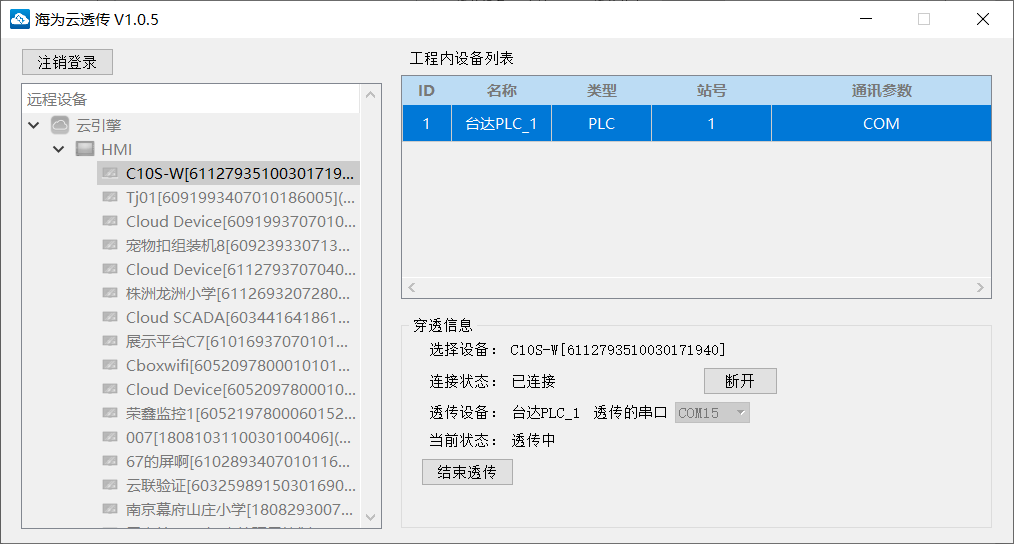

連接設備後-選中對應的PLC,并點擊開始透傳（生成出來的端口，是編程軟件要(yào / yāo)用到COM口）

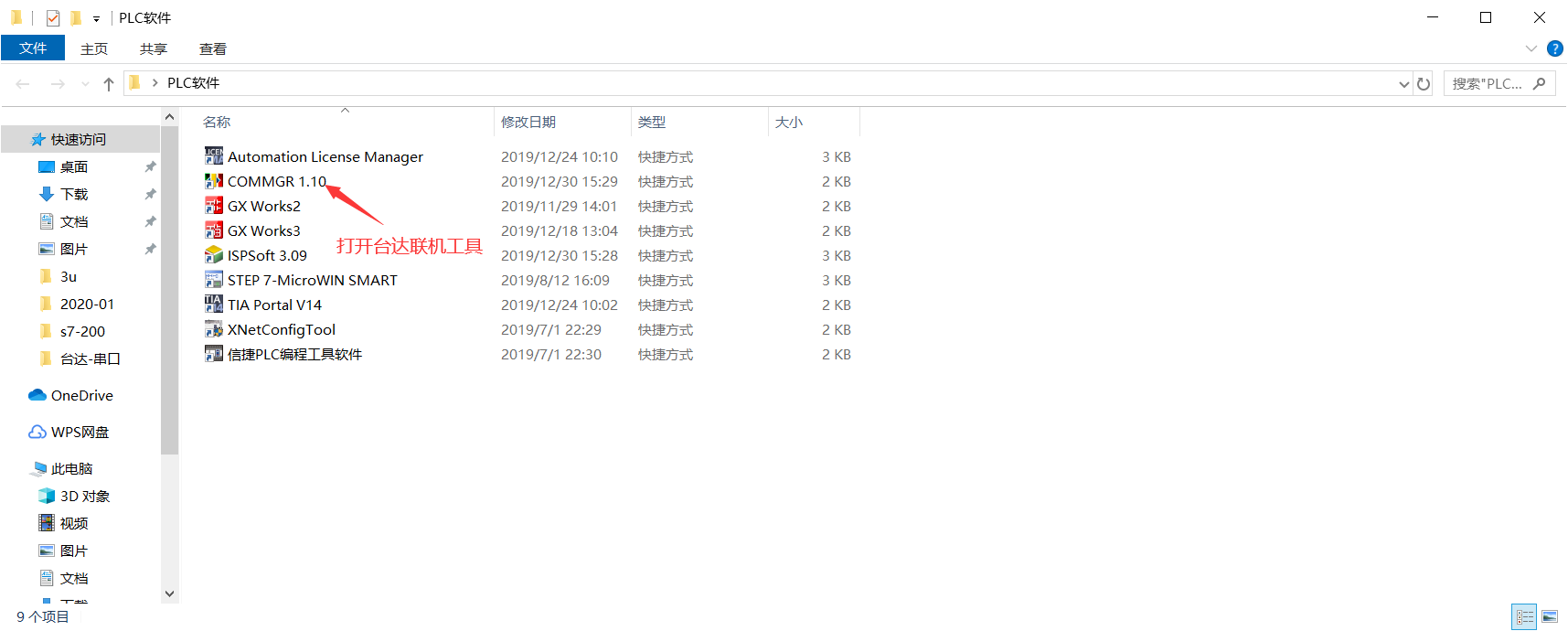

打開台達聯機工具-配置聯機資料并點擊确定

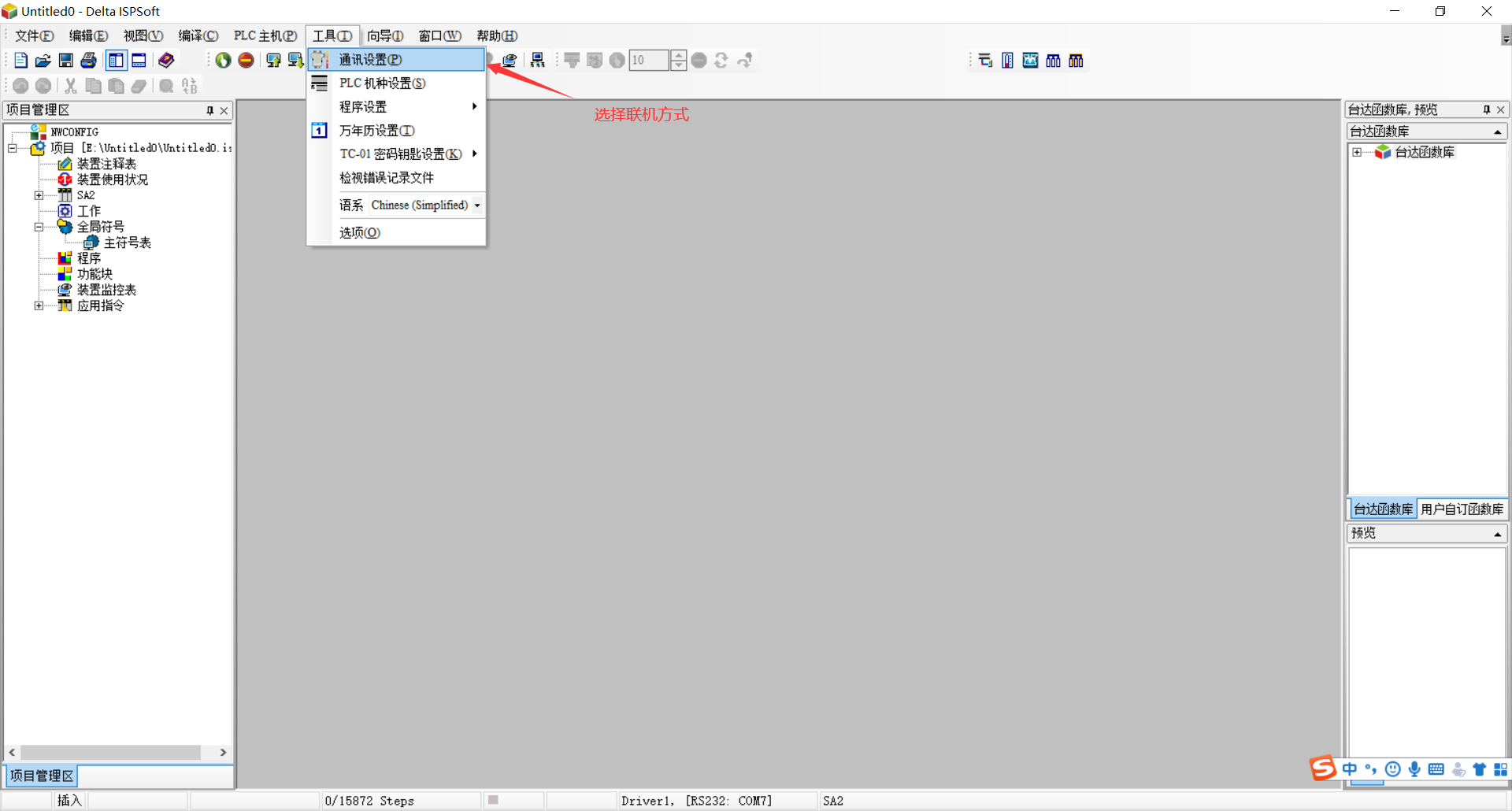

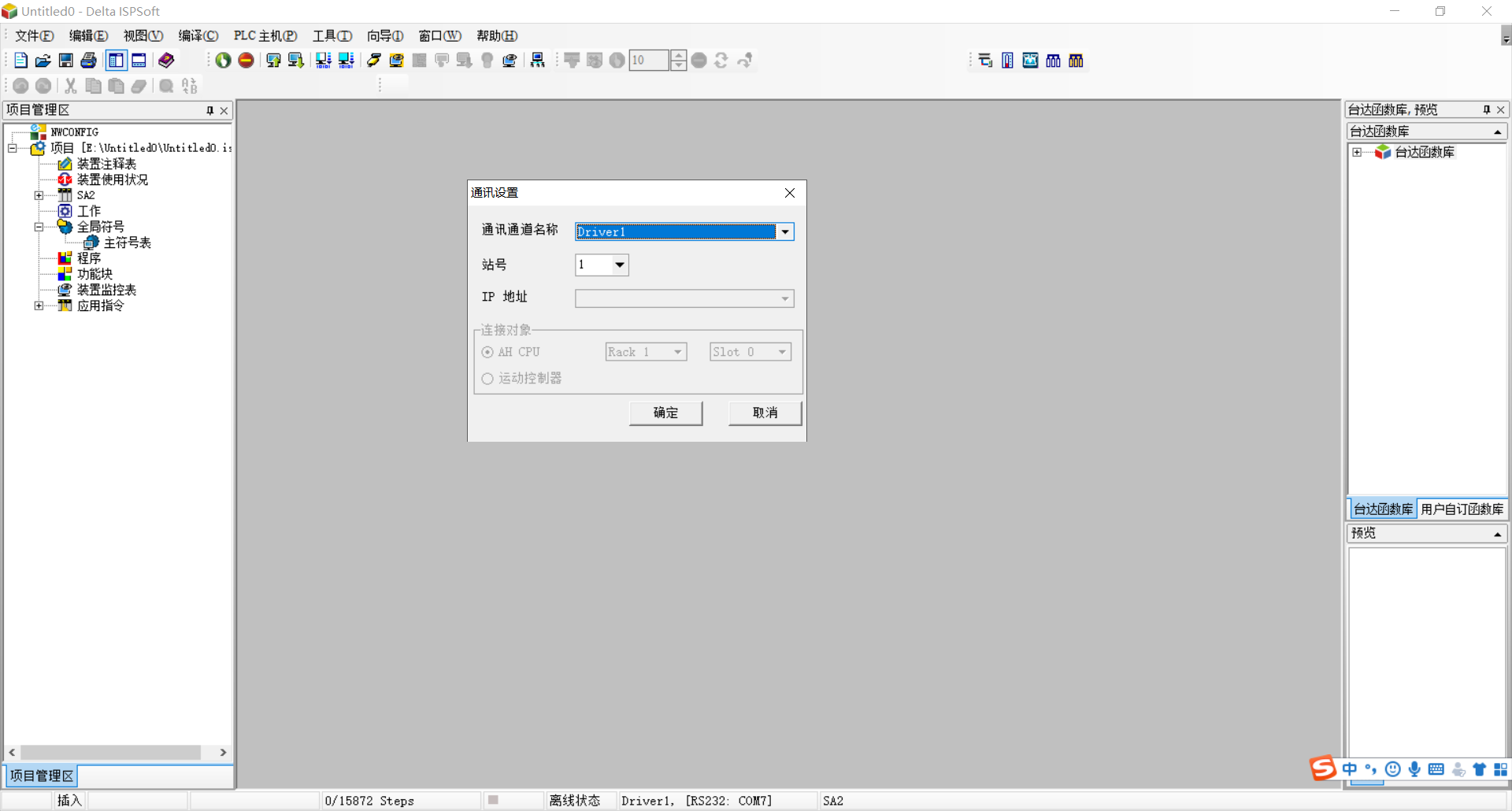

打開台達軟件選擇通訊設置-選擇對應的聯機方式并确定

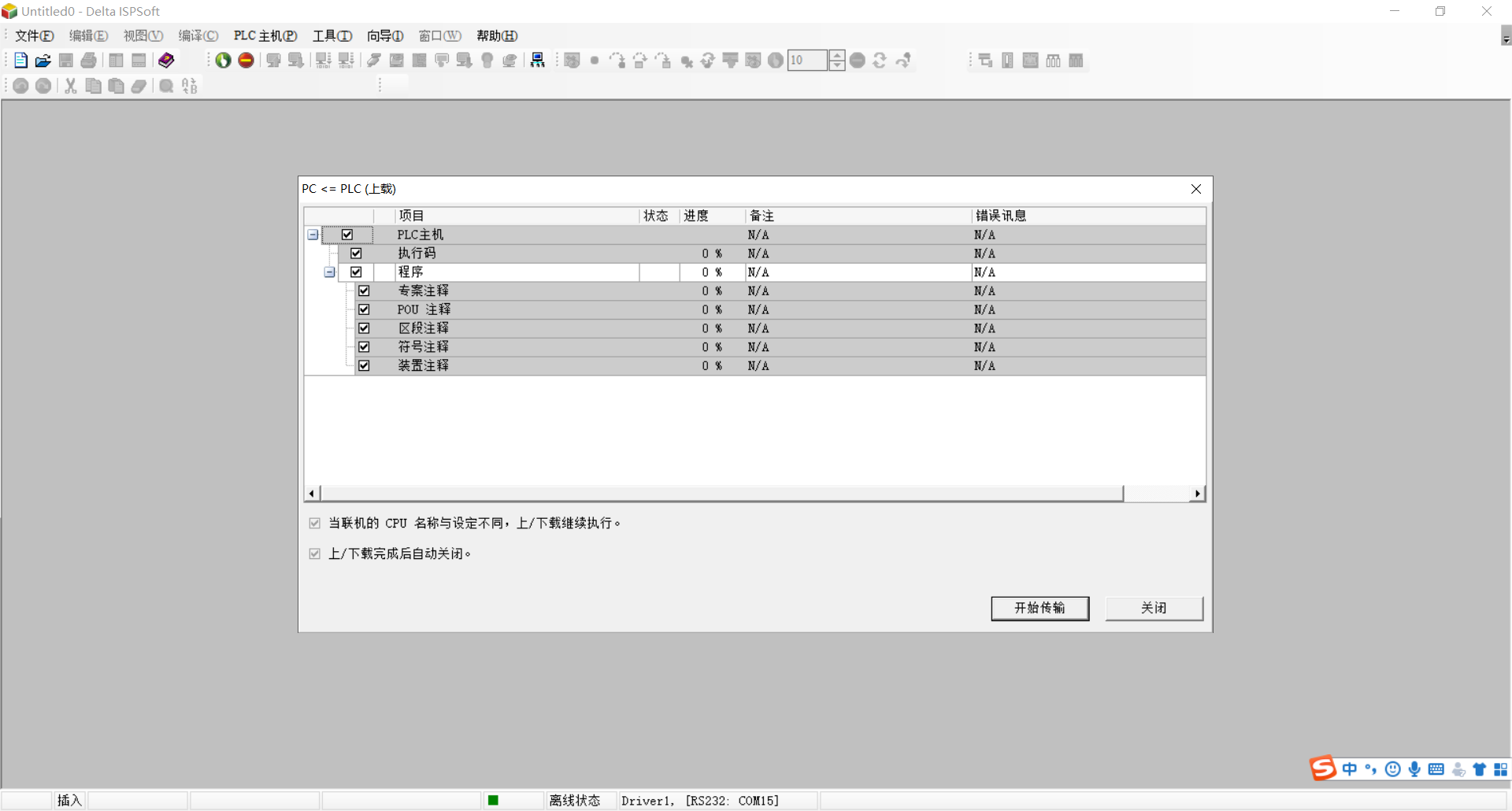

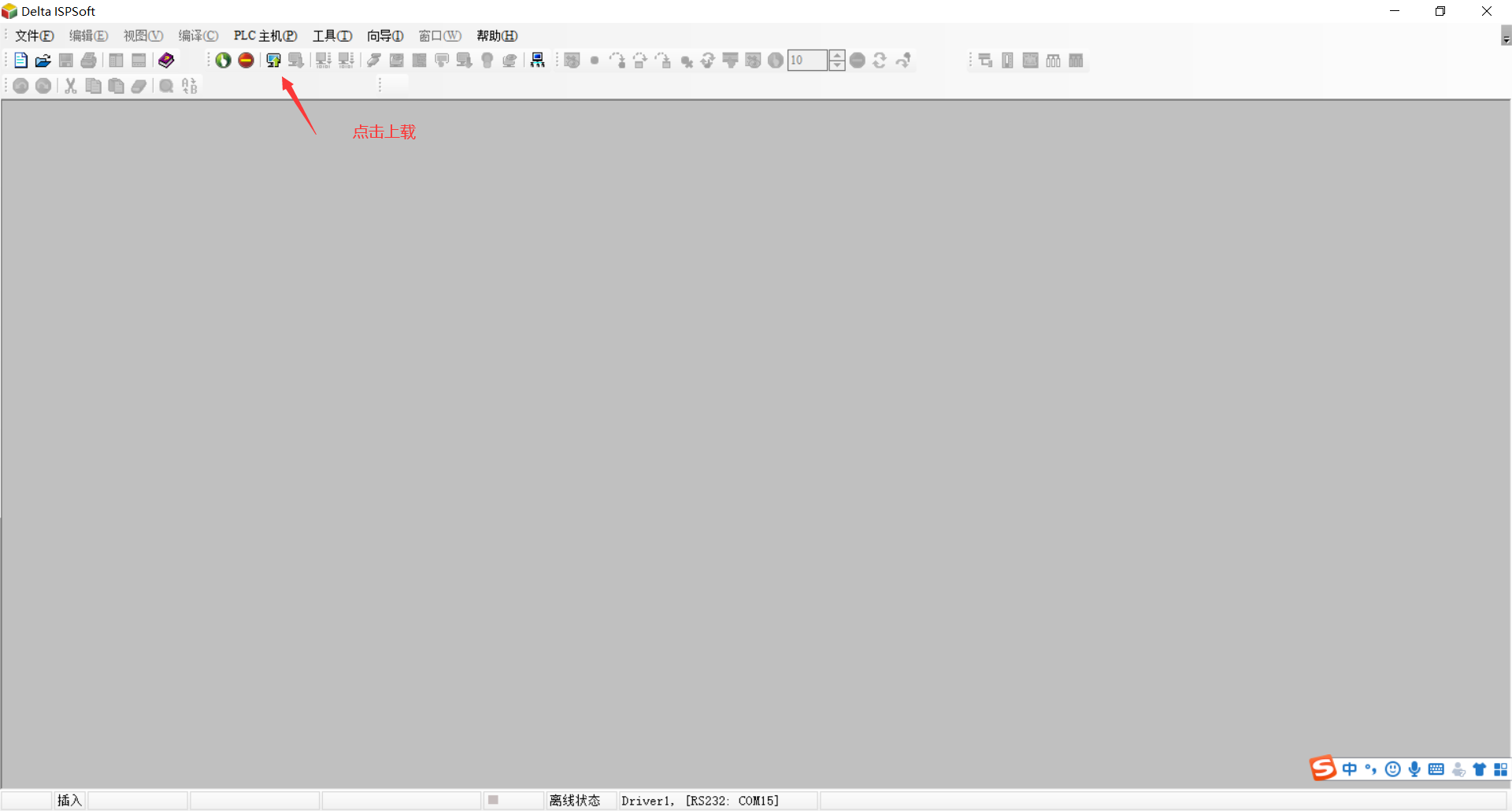

上載程序-點擊開始傳輸并-傳輸完關閉上載窗口

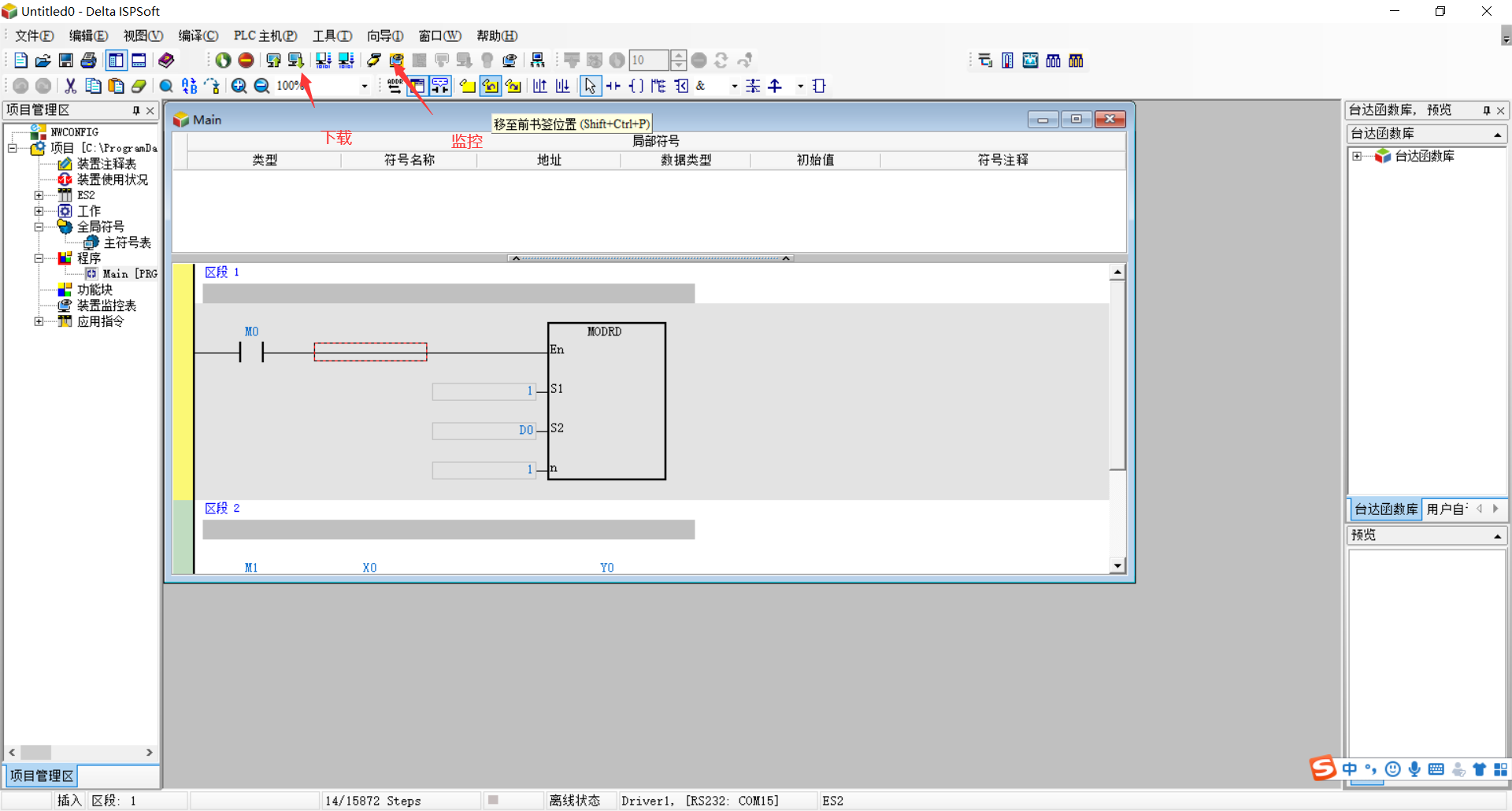

根據實際需求去下載或者監控台達PLC
