Haiwell（海爲(wéi / wèi)）物聯終端與LS産電PLC串口透傳教程

2021-01-25 10:26:02 market 1908

一(yī / yì ／yí)、搭建HMI和(hé / huò)LS産電PLC平台搭建

HMI示例

PLC示例

二、物聯終端與LS産電PLC串口通訊

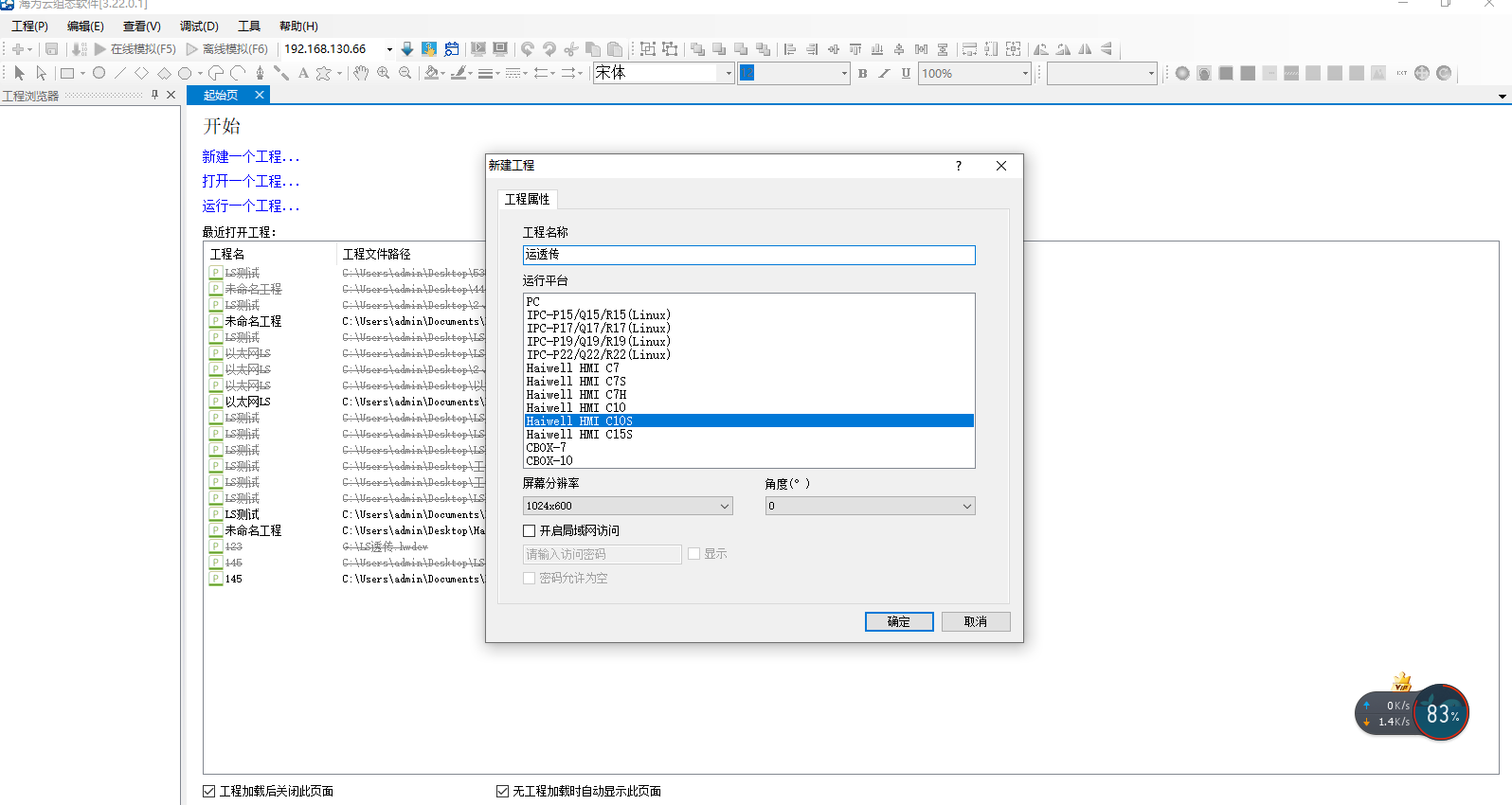

1.打開雲組态SCADA軟件，創建工程，選擇對應的型号。

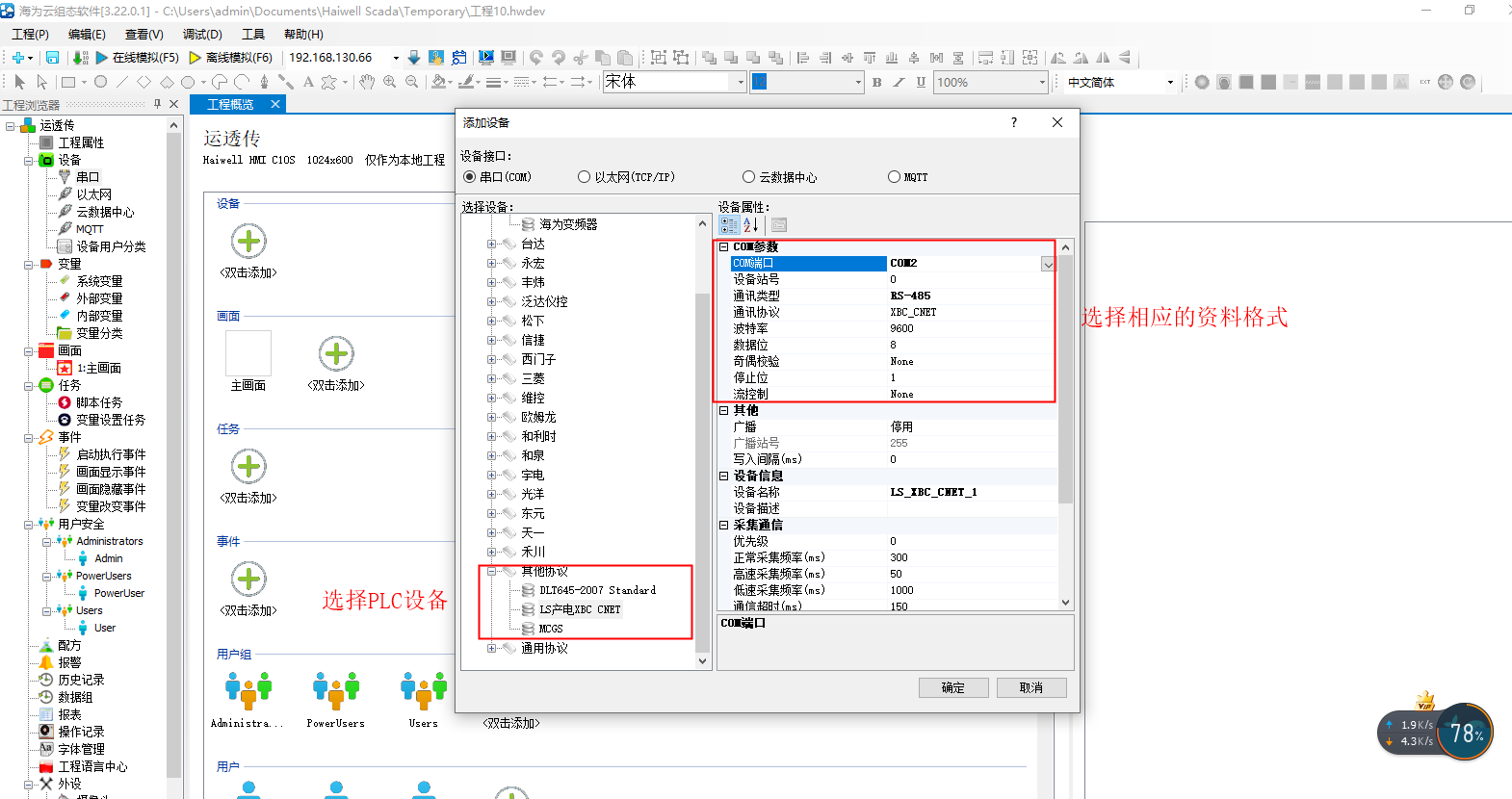

2.添加LS産電PLC設備（設備列表沒有LS産電PLC按F12會顯示出相應隐藏的設備），觸摸屏和(hé / huò)PLC的通訊方式如果爲(wéi / wèi)串口選擇串口，如果是以太網選擇以太網，本例爲(wéi / wèi)RS485串口，更改相應的通訊類型、com端口等參數如下圖所示：

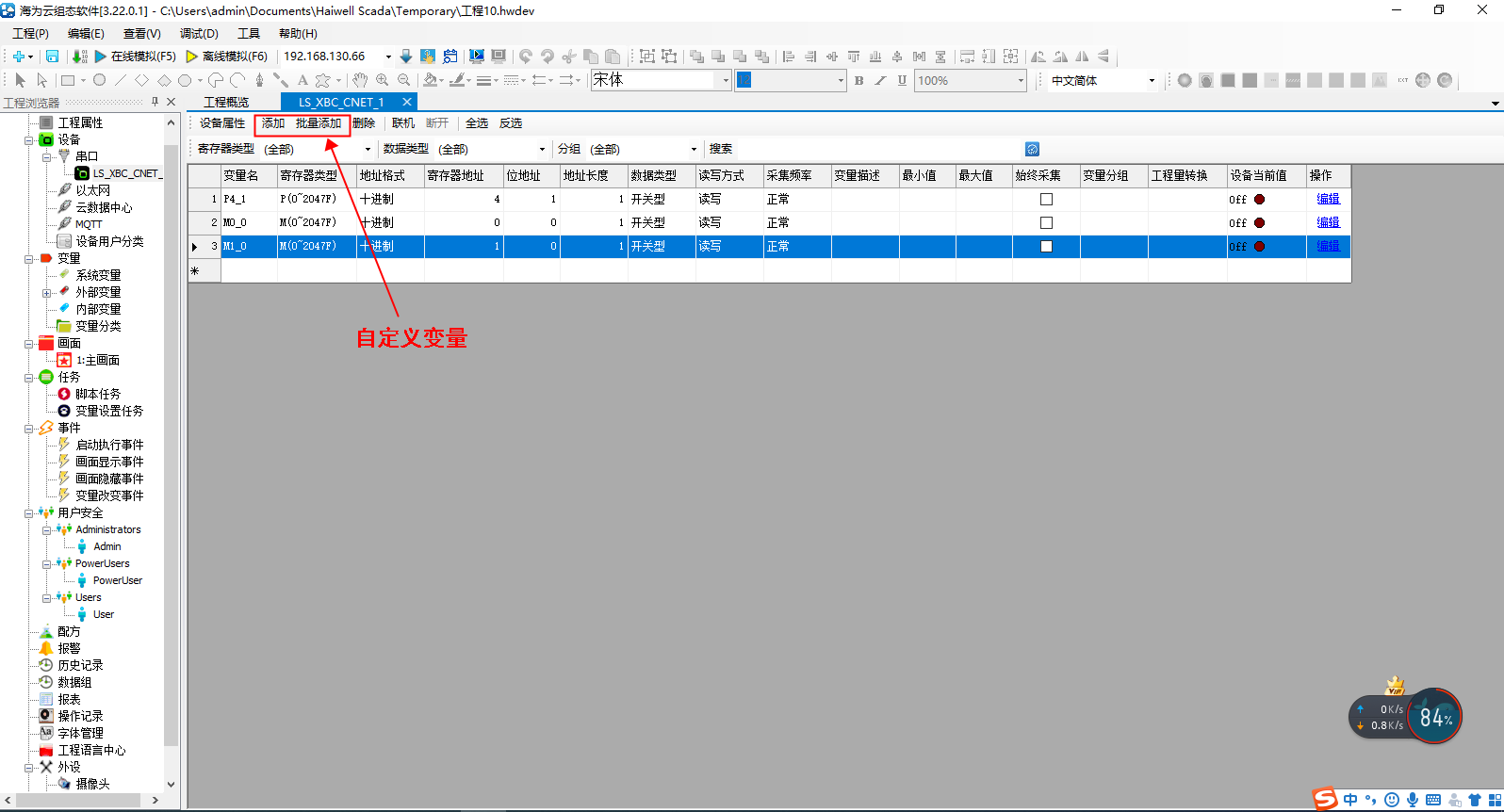

3.添加外部變量，添加M0_0、M1_0、P4_1，用M0_0、M1_0控制P4_0的亮滅

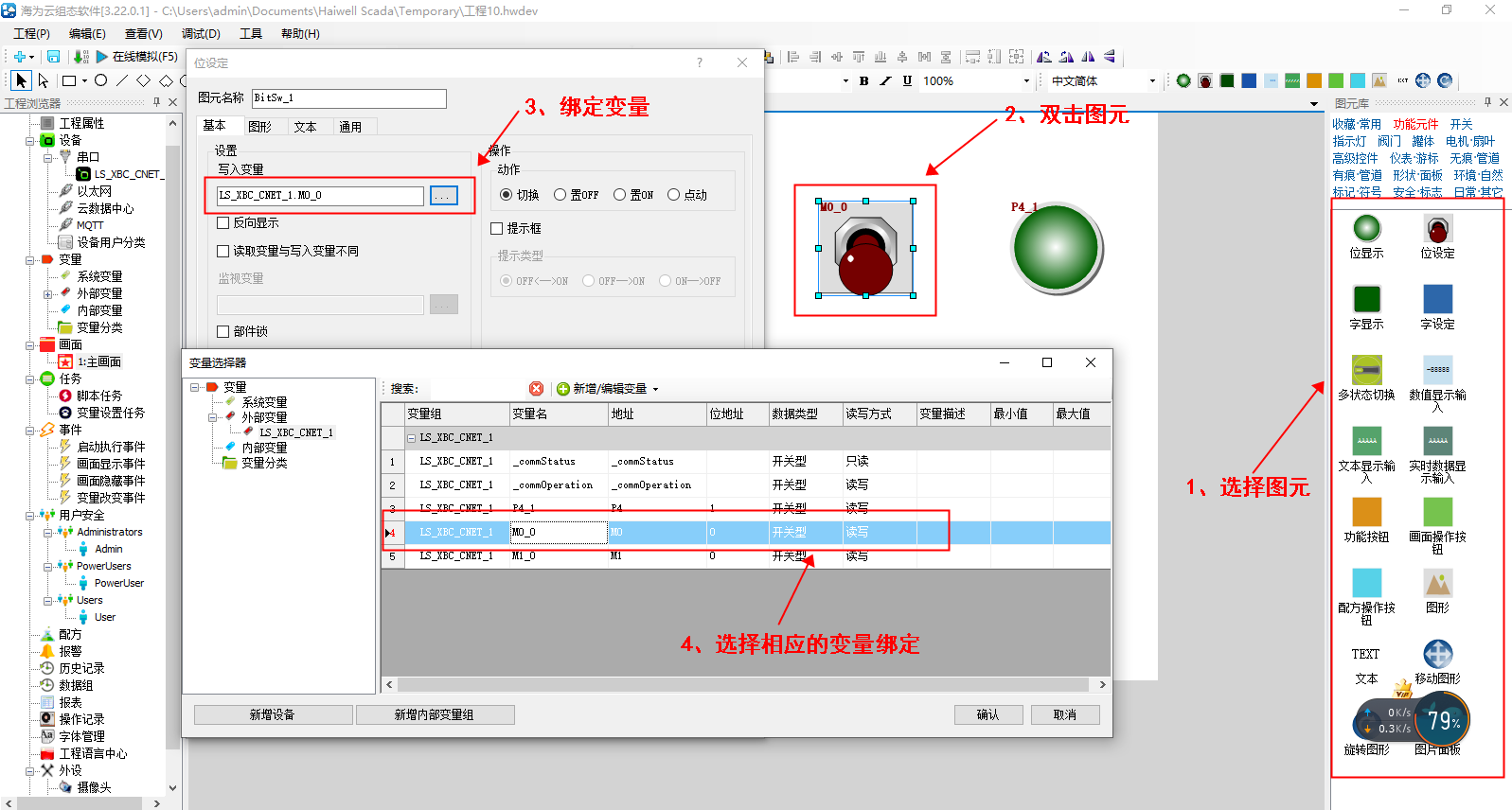

4.制作主畫面，添加圖元→綁定相應的控制變量。

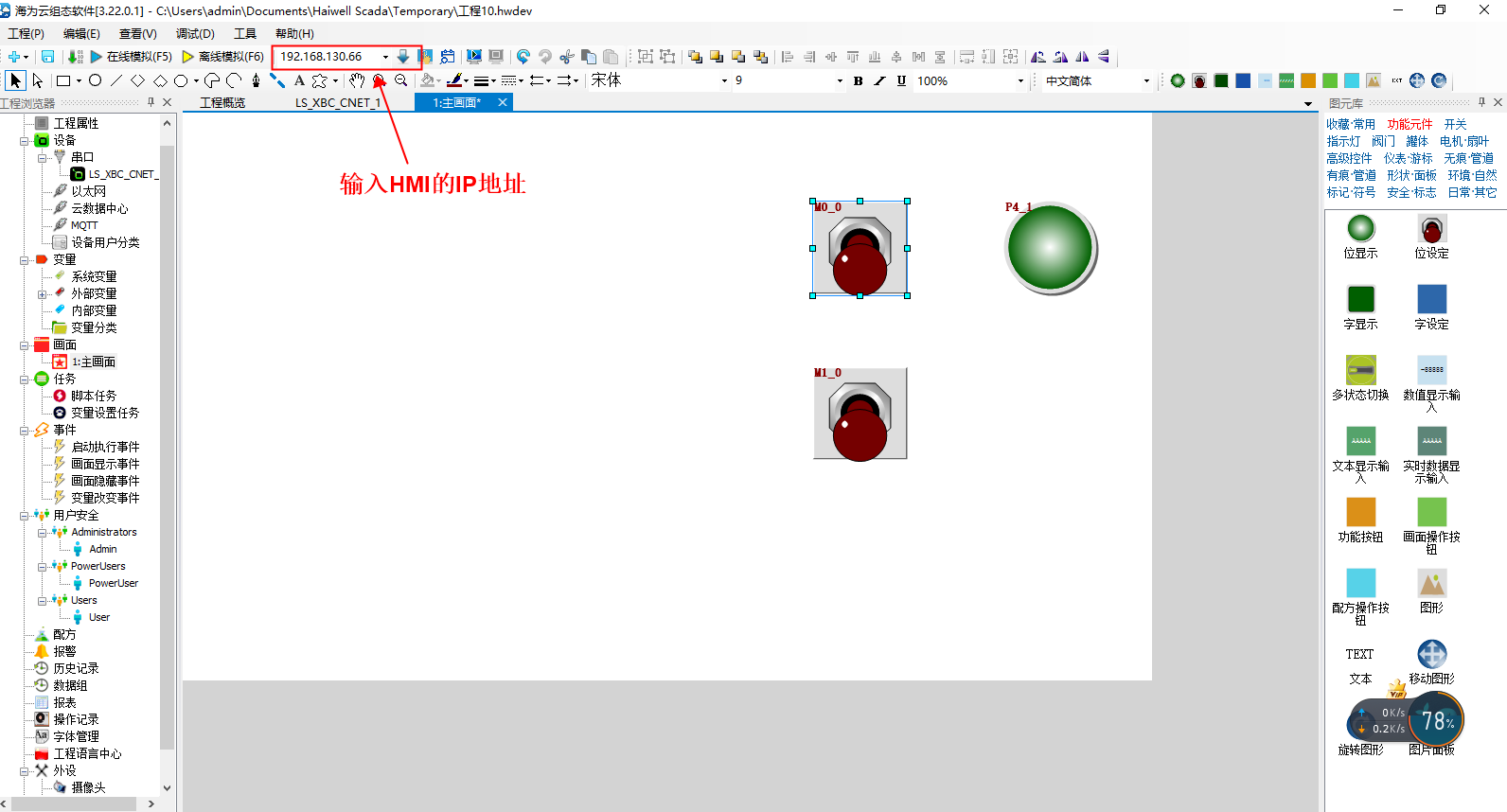

5.輸入HMI的IP地(dì / de)址将組态工程下載到HMI上即可，如需要(yào / yāo)遠程下載打開設備管理工具，通過雲管理進行遠程下載，這樣簡單的組态畫面制作完成。

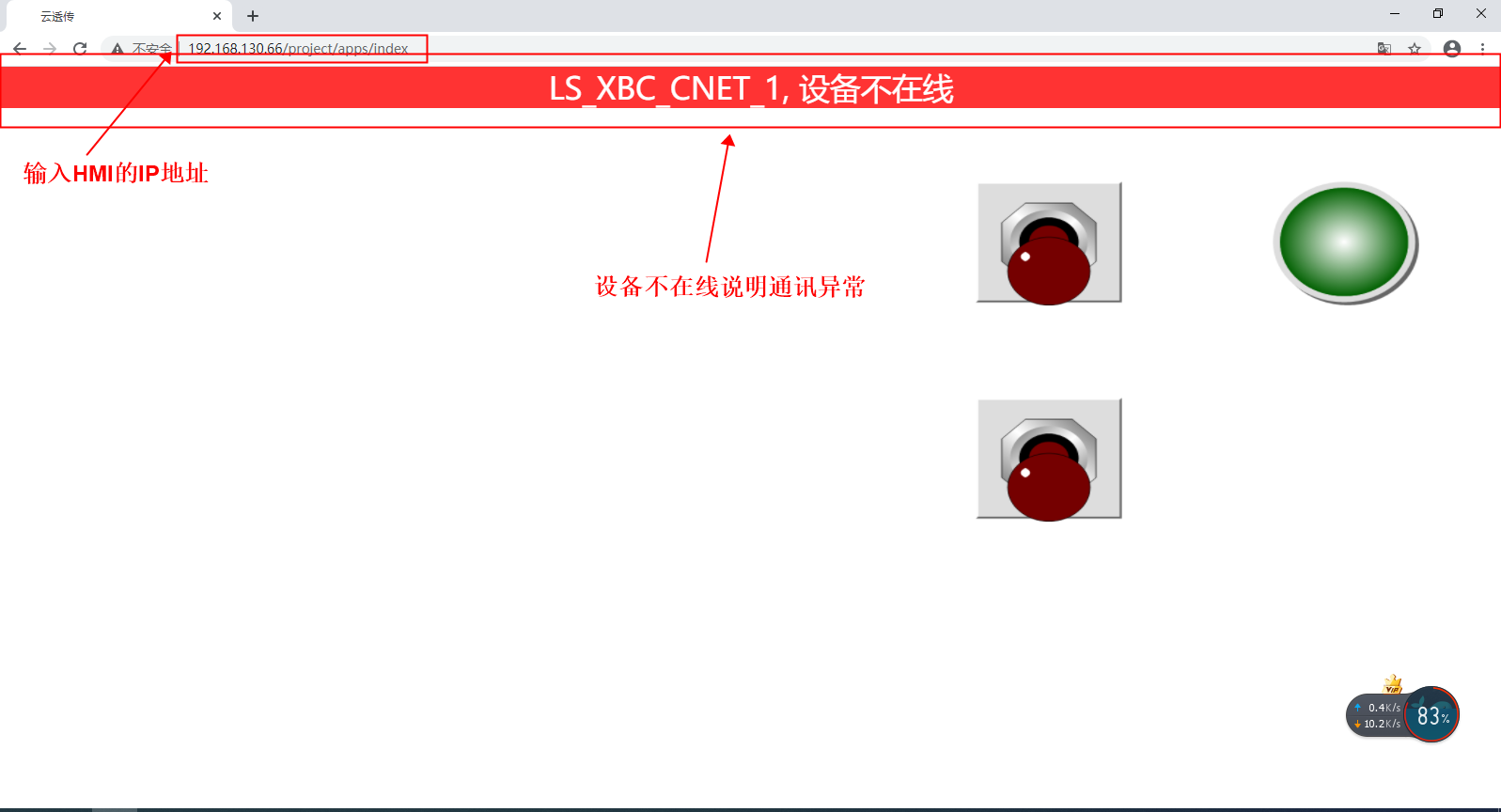

6.通過谷歌浏覽器輸入HMI的IP地(dì / de)址查看設備在線情況，如下圖出現設備不在線說明步驟2的設備或者資料格式選擇錯誤更正即可，也可能是設備和(hé / huò)HMI接線未接好檢查一(yī / yì ／yí)下即可，根據現場的情況處理的方式不同，未出現設備不在線情況則說明通訊成功。

三、物聯終端與LS産電PLC透傳（485透傳）

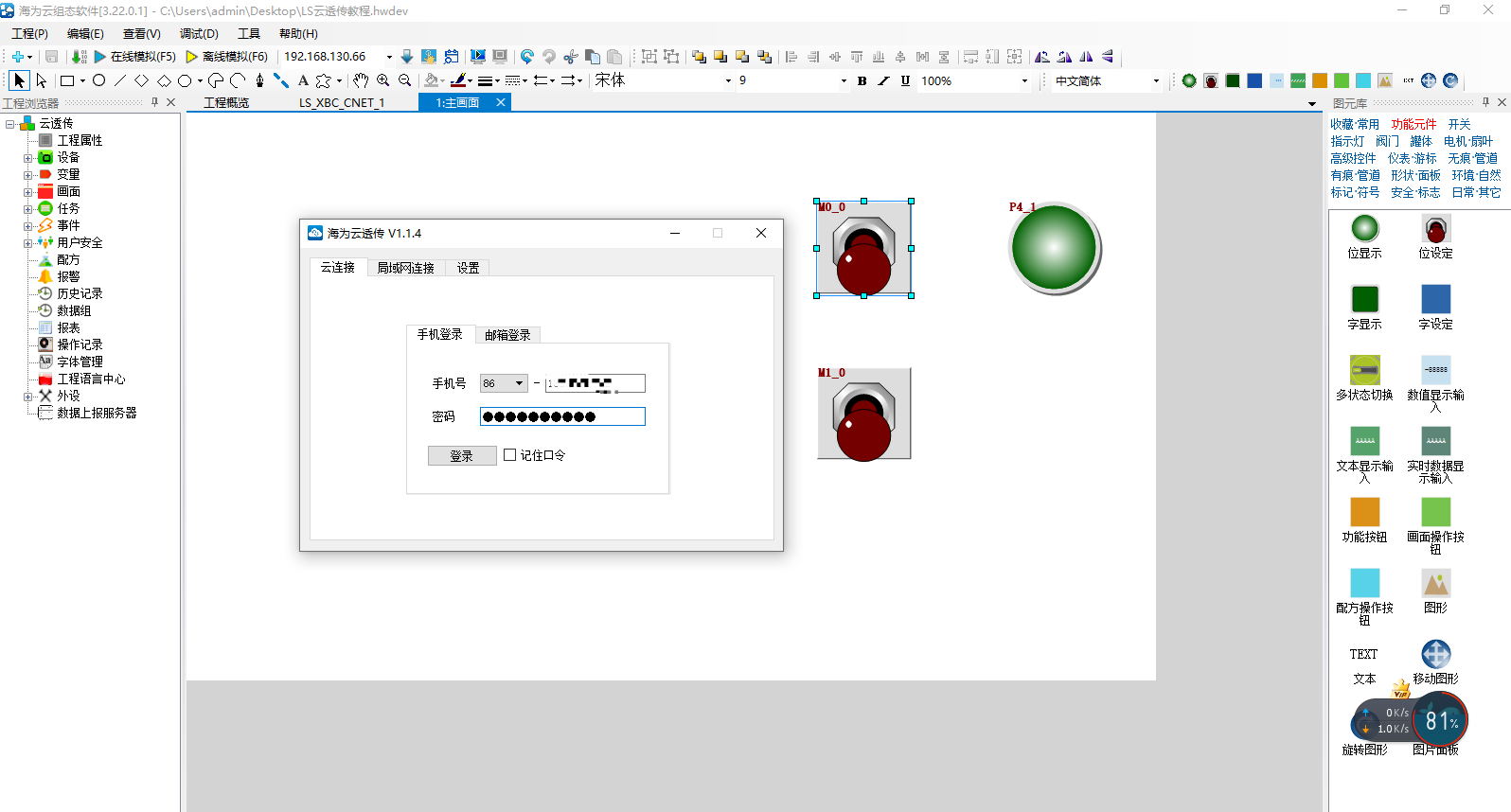

1.打開數據透傳工具，登入海爲(wéi / wèi)雲APP賬号

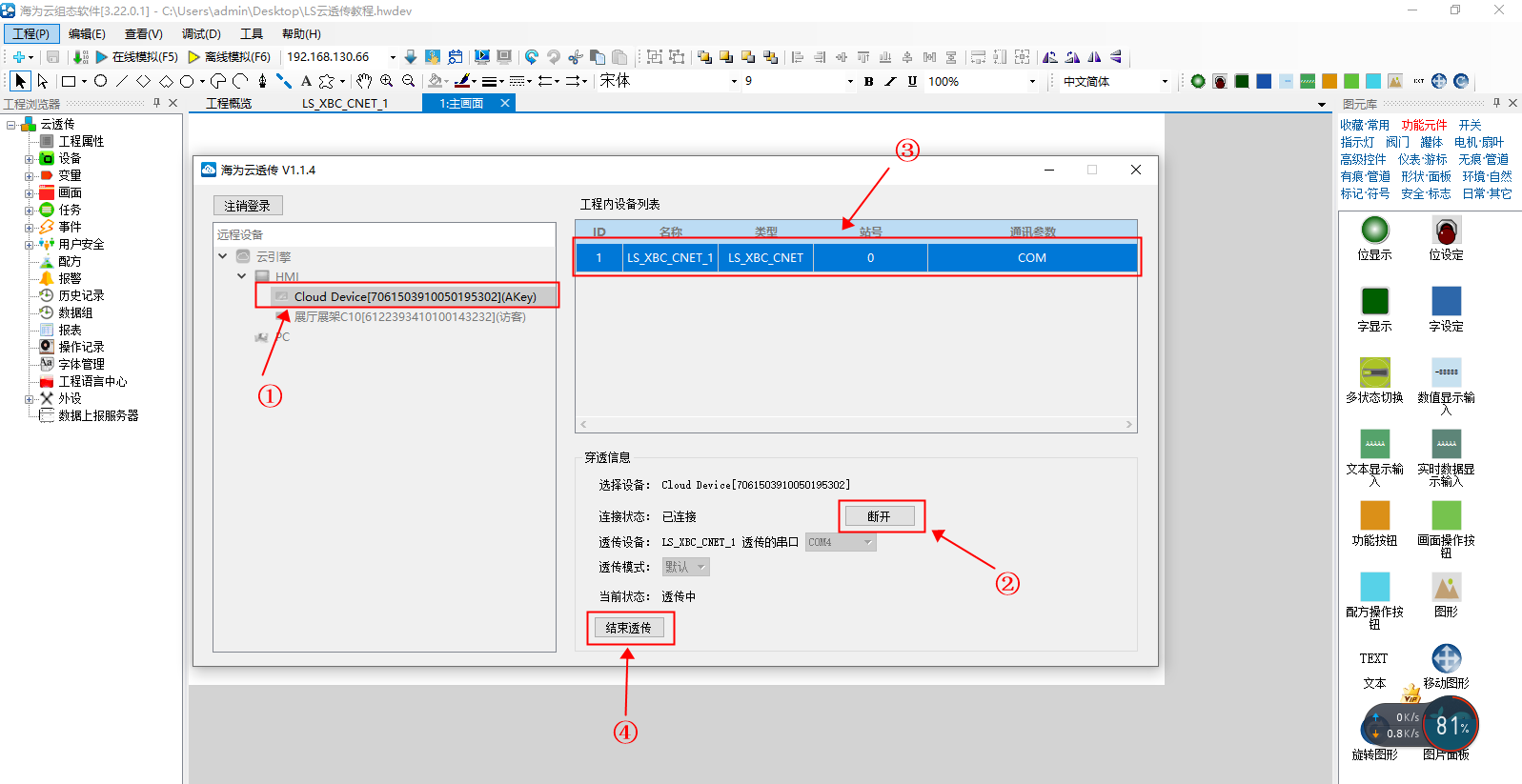

2.如下圖：①選擇綁定的設備（遠程連接需先綁定對應物聯終端設備）→②點擊連接→③選擇工程内設列表的設備→④點擊開始透；透傳開始HMI屏幕出現雲引擎聯機中字樣如下圖2

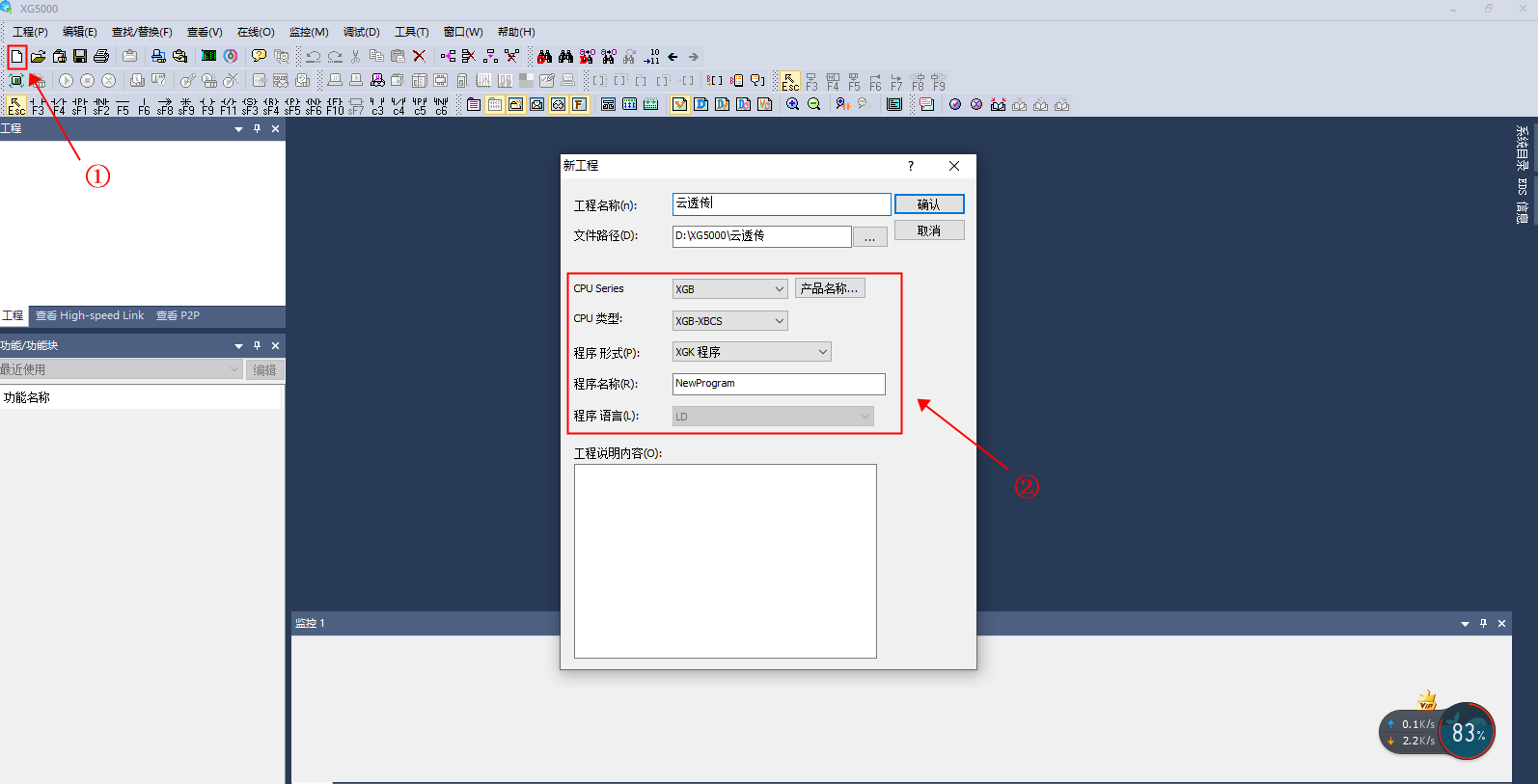

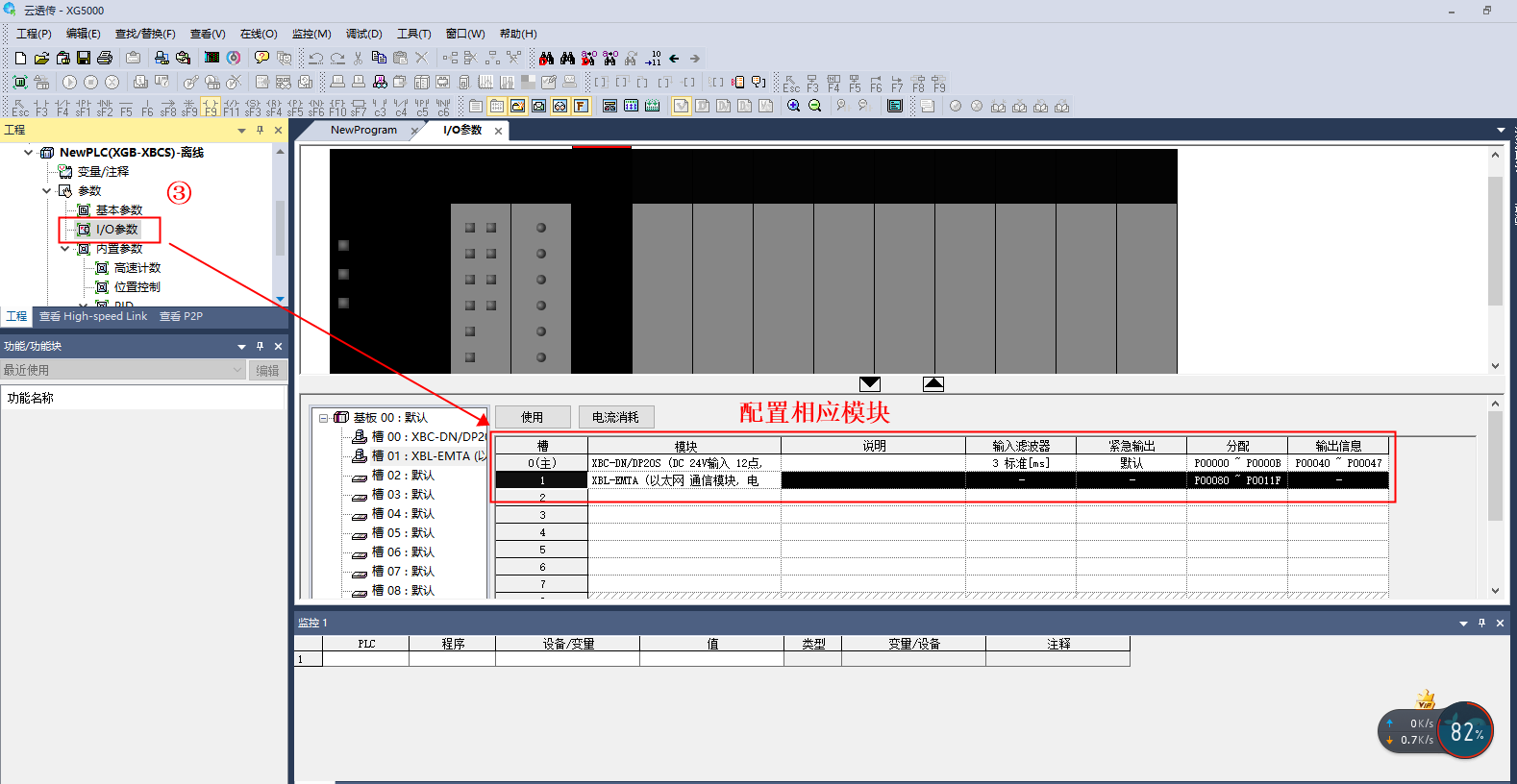

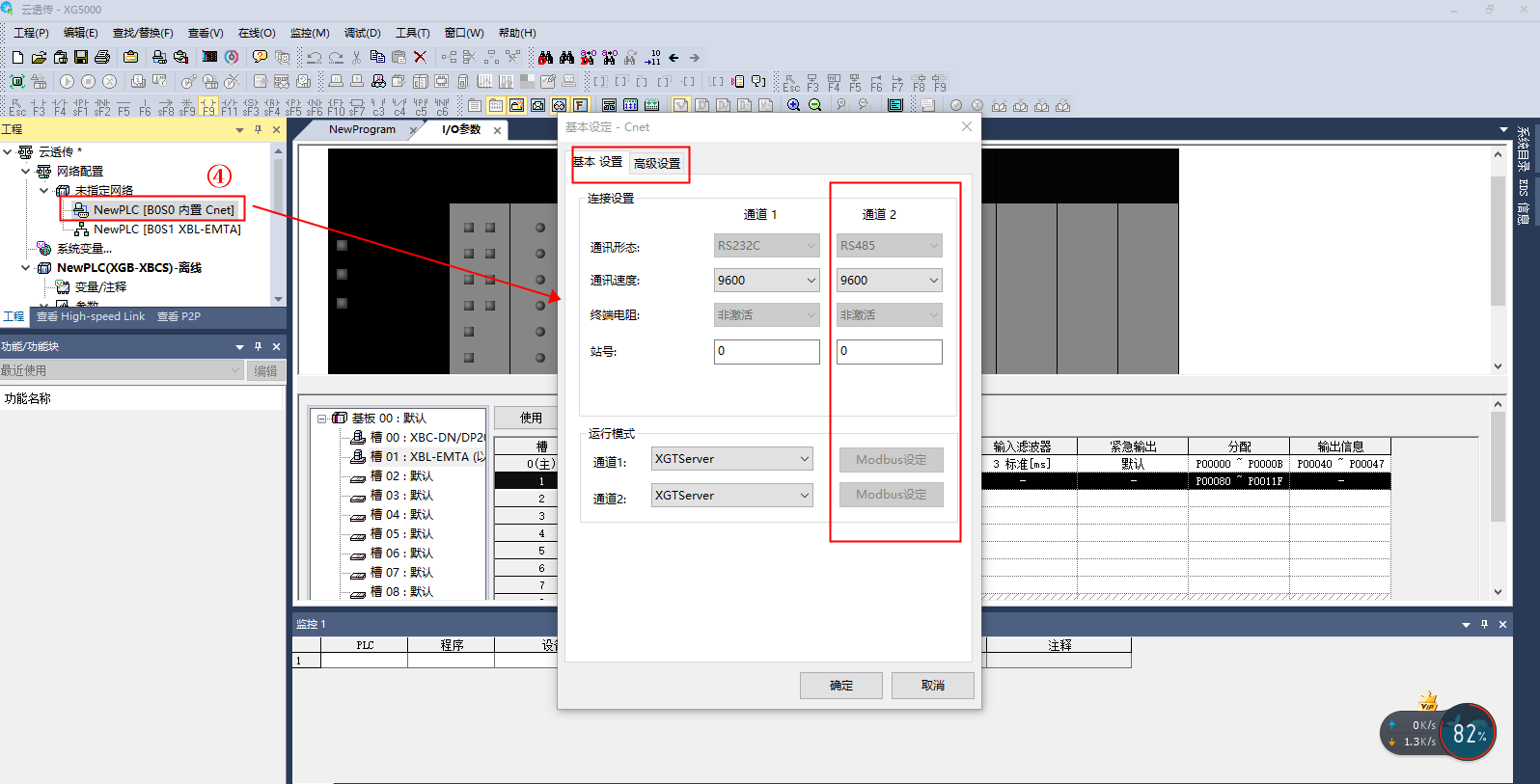

3.打開LS産電PLC編程軟件XG5000，①新建一(yī / yì ／yí)個工程→②選擇相應的PLC類型（本例爲(wéi / wèi)LS的XGB-XBCS系列PLC）→③在I/O參數中配置相應模塊→④選擇PLC相應的資料格式，即可

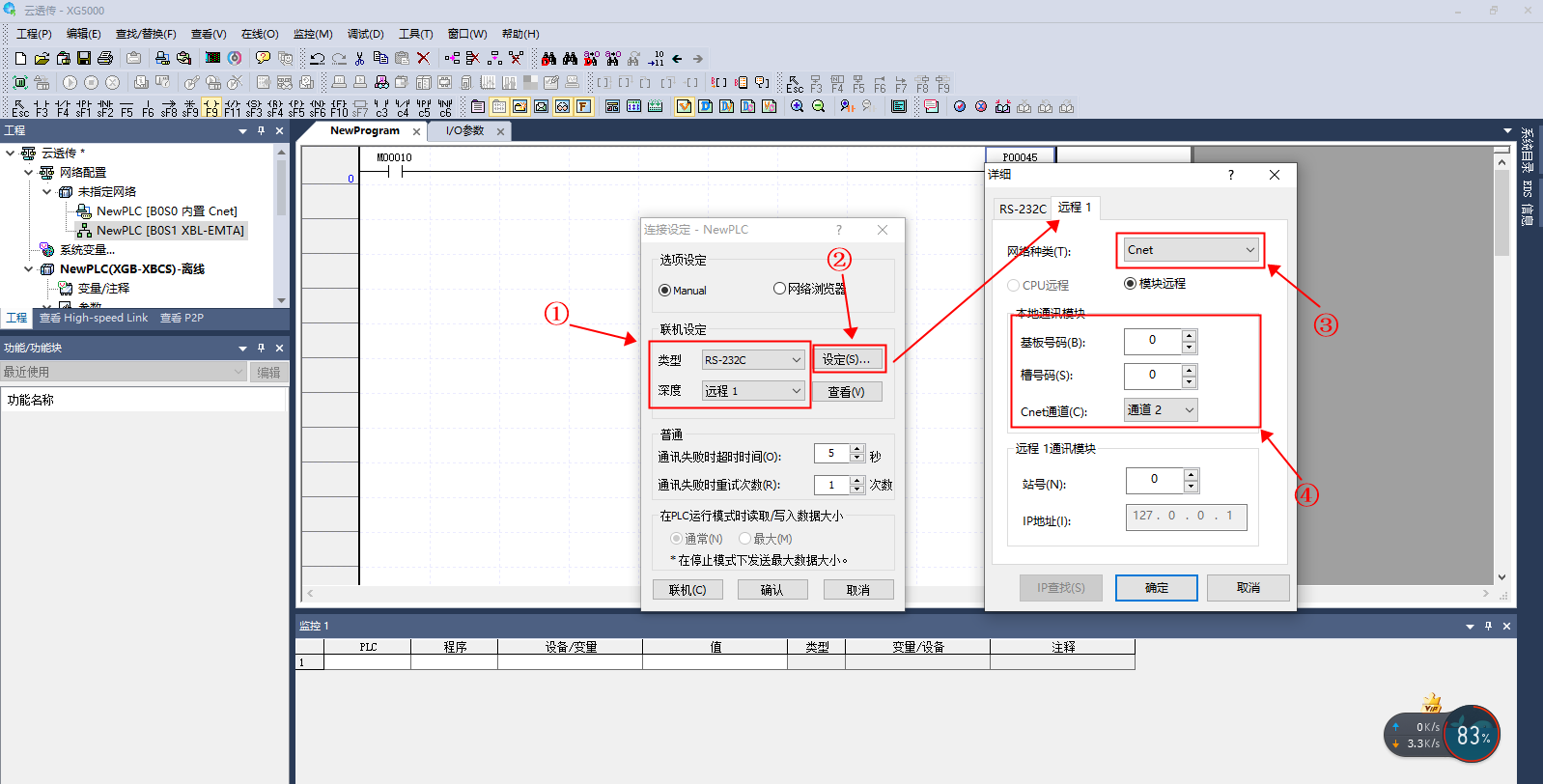

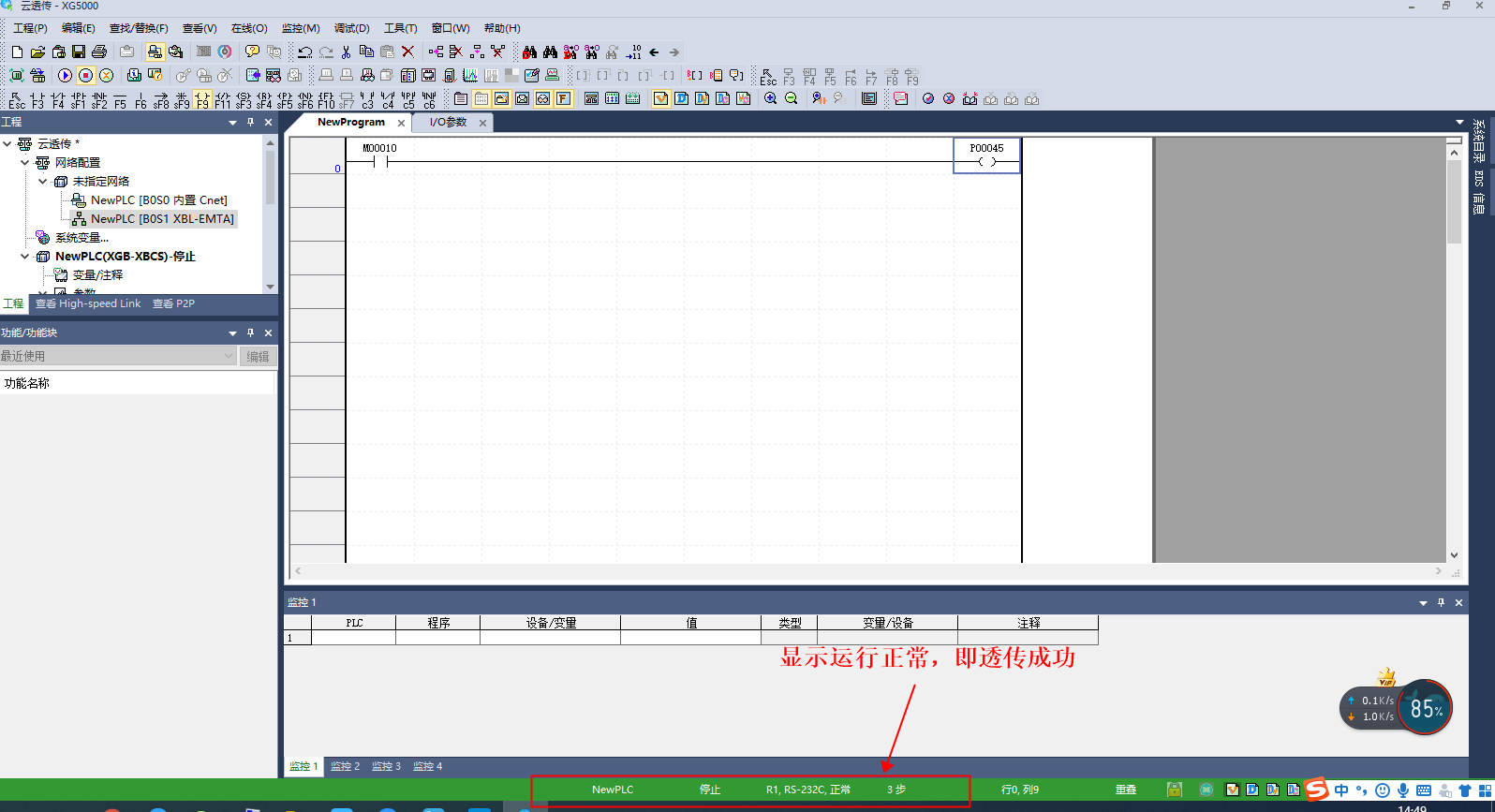

4. 在菜單欄裏選擇在線中的聯機設定→類型選擇RS-232C，深度選擇遠程1→打開類型後的設定，選擇遠程1，網絡種類選擇Cnet,選擇相應的資料格式和(hé / huò)Cnet通道（本例用的是RS485串口進行透傳，所以通道選擇通道2），确認後點擊聯機即可,PLC将會自動聯機

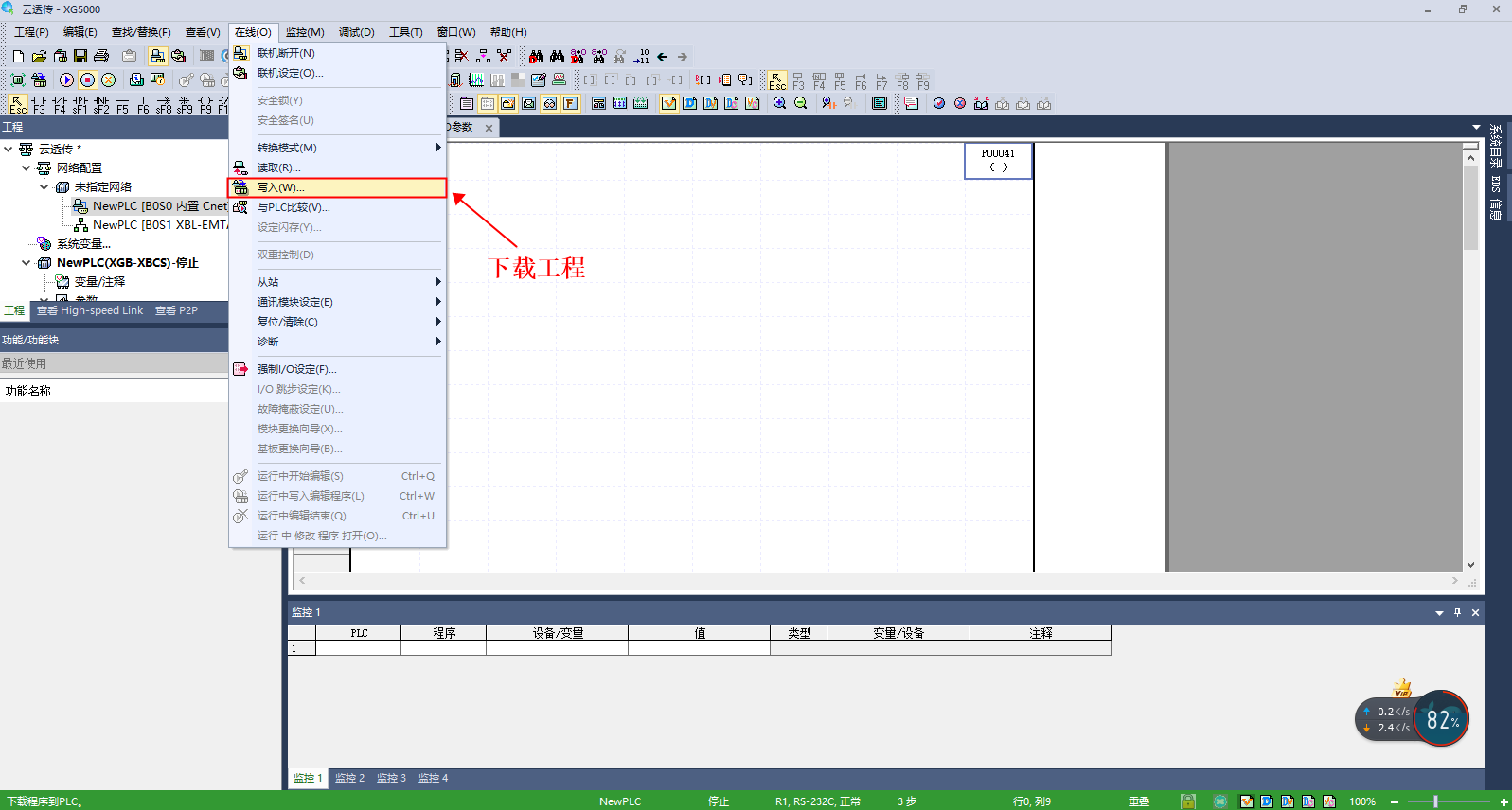

5.最後把PLC程序下載到PLC中即可

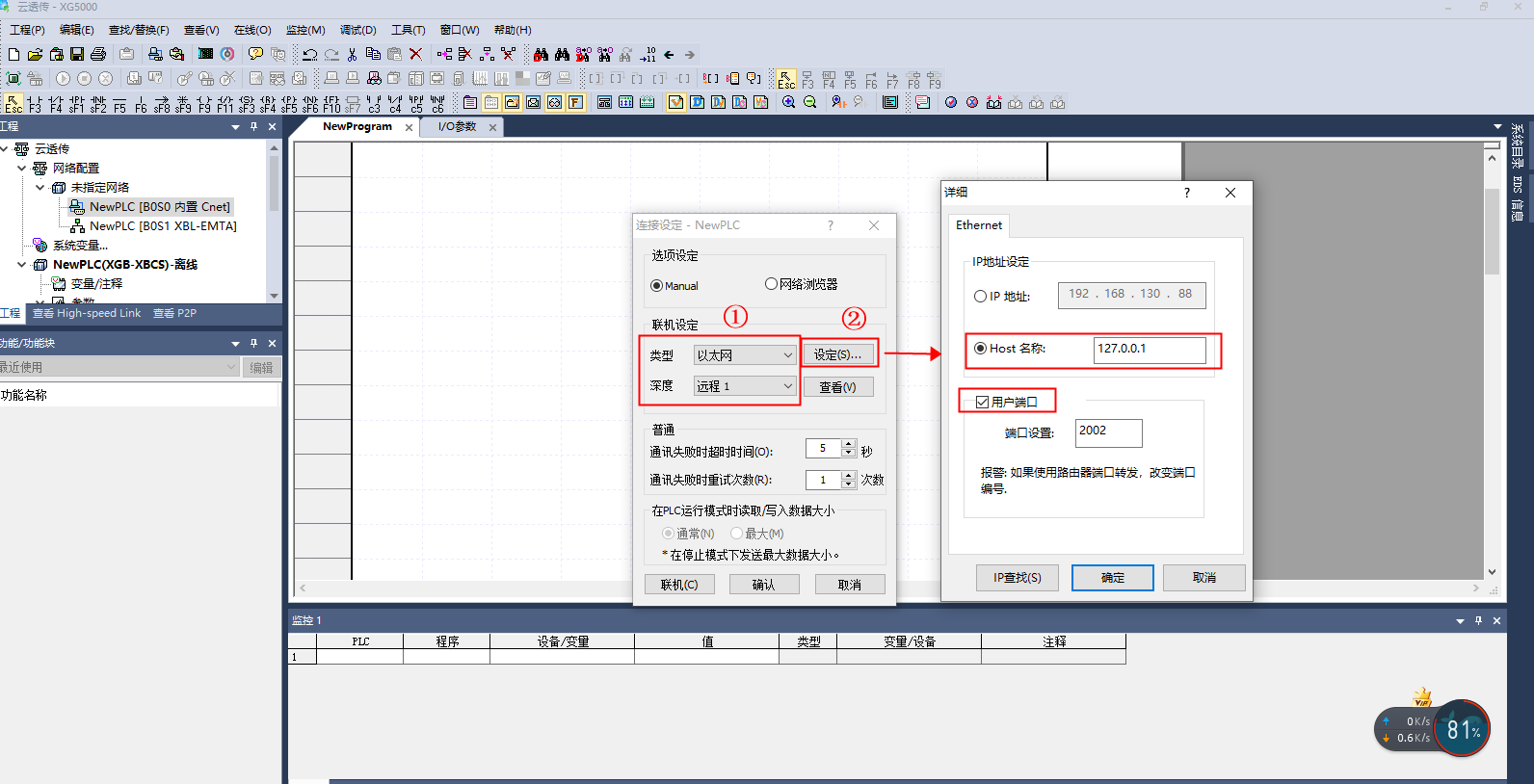

注：如果是用以太網進行透傳，把第五步驟改成如下：

* 菜單欄裏選擇在線中的聯機設定→類型選擇以太網，深度選擇遠程1→打開類型後的設定，點擊Host名稱，在後面輸入電腦IP地(dì / de)址，選中用戶端口，确認後點擊聯機即可,PLC将會自動聯機
