發布人：廈門海爲(wéi / wèi)科技有限公司 發布時間：2011-10-14
一(yī / yì ／yí)、前言
在很多的工程應用中，我們總希望在經過一(yī / yì ／yí)個特定的時間後，系統能做出提醒，而不需要(yào / yāo)人爲(wéi / wèi)的去計時。而PLC中的計時器就能達到這個功能。但是，計時器的計時時間有限，有時候達不到長時間的計時。這時，我們就需要(yào / yāo)編寫一(yī / yì ／yí)個簡單的程序來達到這個要(yào / yāo)求，下面是以海爲(wéi / wèi)PLC爲(wéi / wèi)例編寫的一(yī / yì ／yí)個長時間計時提醒的案例。
二、編程的思路及程序
方案一(yī / yì ／yí)主要(yào / yāo)用到的是四個計數器，第一(yī / yì ／yí)個計數器表示秒，第二計數器表示分，第三個計數器表示時，第四個計數器表示天。當第一(yī / yì ／yí)個計數器計數60次(即60s)時，自動給第二個計數器一(yī / yì ／yí)個接通信号計數值變爲(wéi / wèi)1，同時把第一(yī / yì ／yí)個計數器複位，以此類推，實現長時間的計時。
方案二主要(yào / yāo)是通過自加一(yī / yì ／yí)INC指令來代替計數器的功能。
計時到的提醒，通過對各個計數器的計數值與用戶的設定值進行比較，當各個計數器的計數值大于或等于用戶的設定值時，表示計時到，進行輸出提醒。以下用海爲(wéi / wèi)PLC介紹兩種方案。

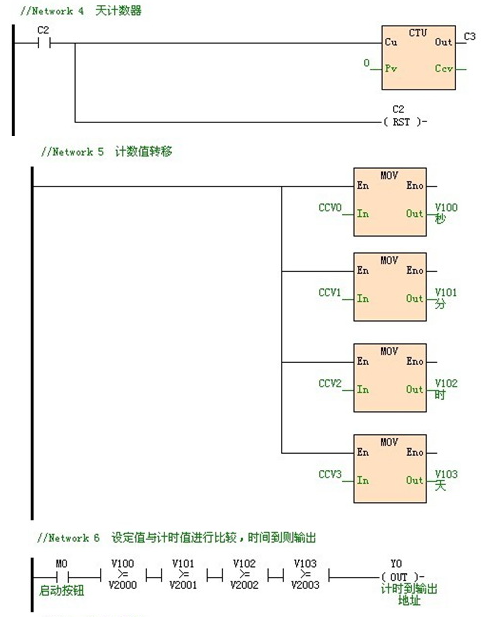

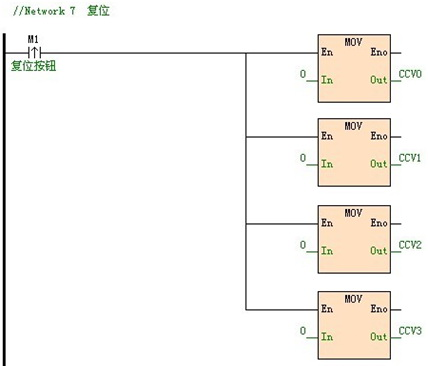

方案一(yī / yì ／yí)程序如下：

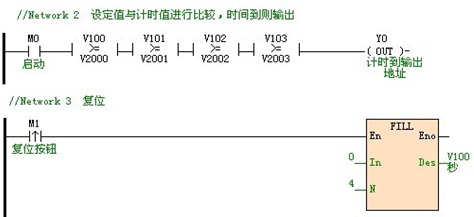

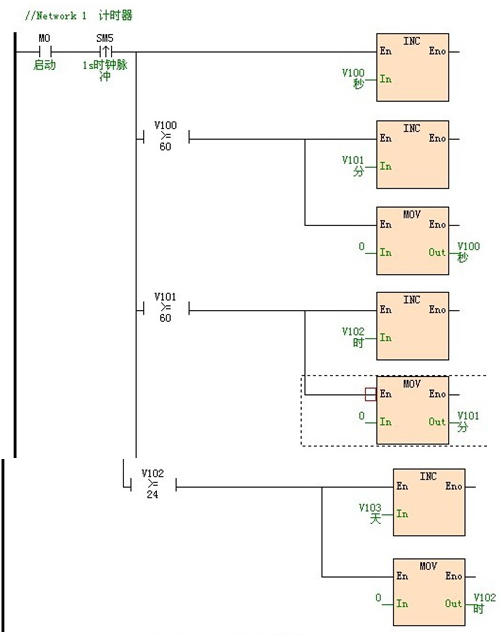

方案二的程序如下：
三、總結
該程序可以實現了(le／liǎo)長時間計時提醒，同時進行類似方案一(yī / yì ／yí)Network 6(方案二Network 2)的添加時，可以實現多段長時間提醒的功能。而在這兩個方案中，可以明顯看出方案二比較簡單實用，因爲(wéi / wèi)一(yī / yì ／yí)個程序中計數器可以使用的個數有限，通過INC這條指令可以在不使用計數器的情況下，也能達到一(yī / yì ／yí)樣的效果。
