國産PLC—Haiwell（海爲(wéi / wèi)）PLC在洗手間自動沖水控制介紹

2012-10-12 15:00:09 haiwell 884

發布人：廈門海爲(wéi / wèi)科技有限公司發布時間：2012-10-12

一(yī / yì ／yí)、前言

在男士衛生間中，我們總能看到一(yī / yì ／yí)些自動沖水的小便鬥，當人靠近一(yī / yì ／yí)會兒就會自動沖水，離開後也會自動沖水。這是怎麽控制的呢？

二、控制原理

這其實是通過一(yī / yì ／yí)個紅外線傳感器開關來判斷是否有使用者，當有使用者時，開關接通，同時根據不同的時間段執行不同的動作，形成整個自動沖水的控制。

三、控制的要(yào / yāo)求

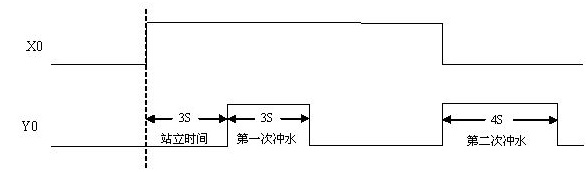

1、使用者站滿3s才會執行沖水動作，沖水3s自動停止（第一(yī / yì ／yí)次沖水）。使用者離開時，再沖水4s後自動停止（第二次沖水）。

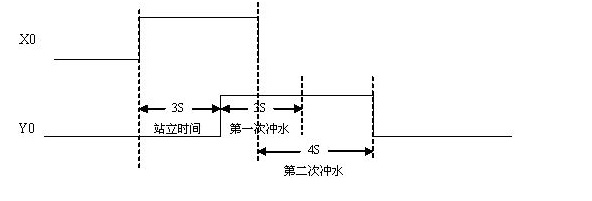

2、若使用者在第一(yī / yì ／yí)次的沖水時間段内離開，則立即停止第一(yī / yì ／yí)次沖水，開始第二次4s的沖水。

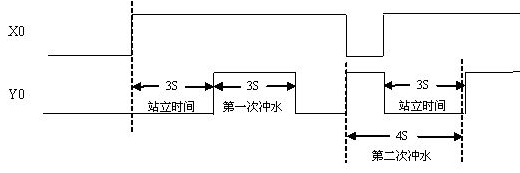

3、若前一(yī / yì ／yí)個沖水4s還未完成，後一(yī / yì ／yí)個使用者便到來，則立即停止沖水，并且不執行第一(yī / yì ／yí)次沖水3s的動作，隻在該使用者離開時執行第二次4s沖水動作。


四、控制的程序

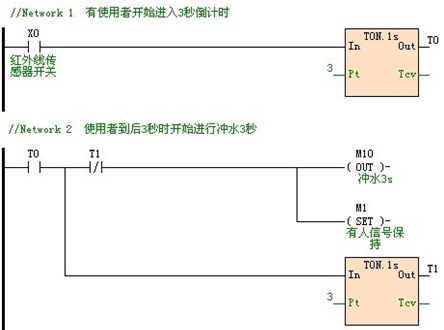

下面是根據要(yào / yāo)求用海爲(wéi / wèi)PLC編程軟件編寫的一(yī / yì ／yí)個簡單的程序案例：
