發布人：廈門海爲(wéi / wèi)科技有限公司 發布時間：2012-10-24
目前，很多模拟量的輸入與輸出存在着非線性的關系，而在計算這兩者之間的關系時，總不能找到一(yī / yì ／yí)個符合或者相近的公式來進行計算。對此常見的解決方法是把非線性的模拟量輸入分割成多段，并将每段進行線性化處理，然後進行相應的模拟量輸出。
下面是用海爲(wéi / wèi)PLC編程軟件将頻率與溫度的非線性關系轉成多段線性變送的例子。其多段頻率對應的溫度值如下表所示：
頻率(Hz) | 溫度(℃) |
639.4 | 210.0 |
626.9 | 200.0 |
614.2 | 190.0 |
601.6 | 180.0 |
588.8 | 170.0 |
576.0 | 160.0 |
563.1 | 150.0 |
550.2 | 140.0 |
537.2 | 130.0 |
524.1 | 120.0 |
511.0 | 110.0 |
497.7 | 100.0 |
484.6 | 90.0 |
471.3 | 80.0 |
457.9 | 70.0 |
444.5 | 60.0 |
431.0 | 50.0 |
417.4 | 40.0 |
403.8 | 30.0 |
390.1 | 20.0 |
376.3 | 10.0 |
362.5 | 0.0 |

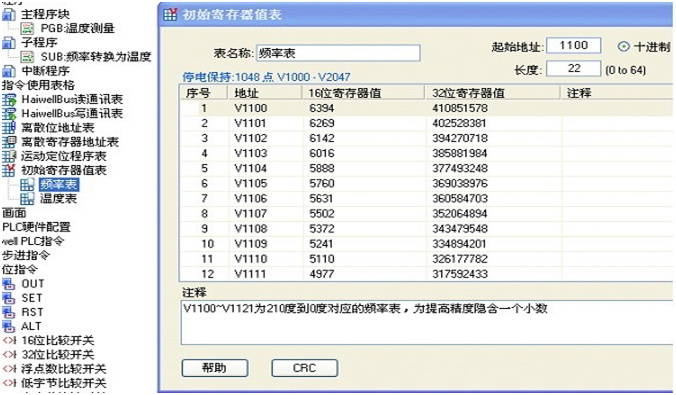

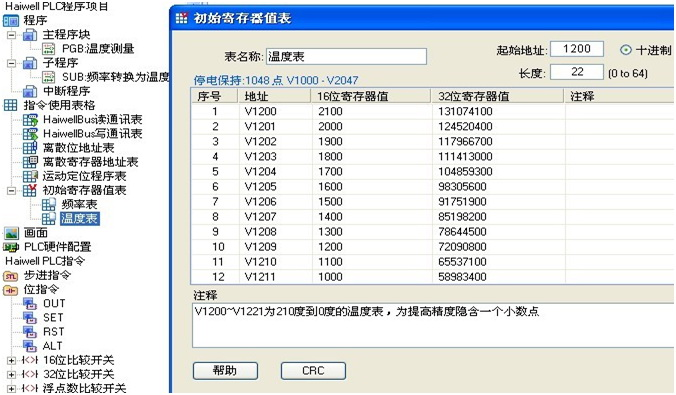

建立兩個名稱分别爲(wéi / wèi)“頻率表”和(hé / huò)“溫度表”的初始寄存器表，地(dì / de)址V1100~V1121與上表的頻率值相對應，地(dì / de)址V1200~V1221與上表的溫度值相對應，如下圖所示：

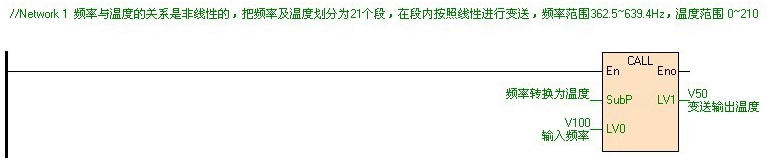

主程序如下圖所示：

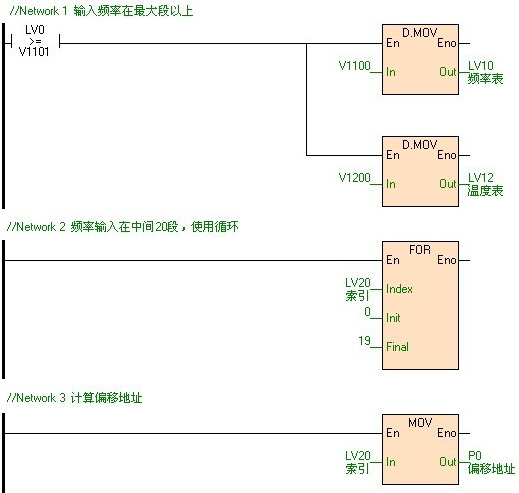

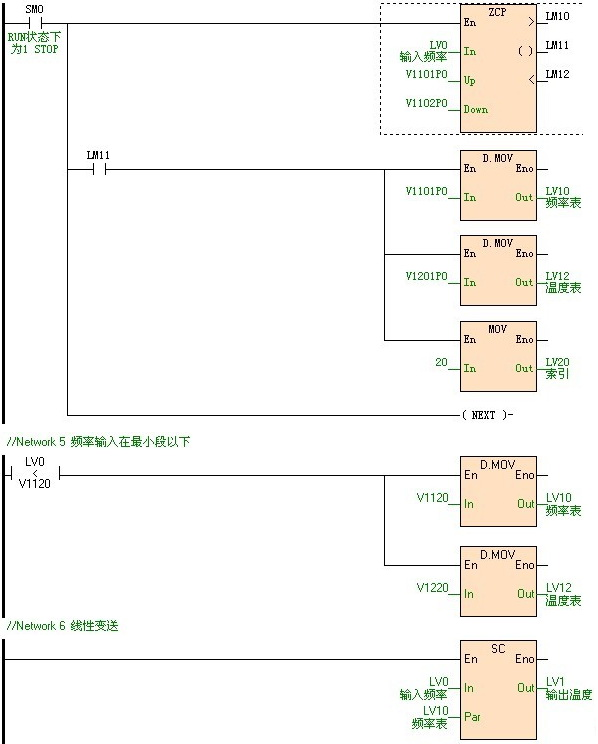

子程序如下圖所示：
總結：通過這個例子，我們知道非線性曲線通過多段線性變送可以使輸出逼近非線性曲線。逼近非線性曲線的程度取決于段數的多少，段數越多，就越逼近，反之，則偏離越遠。而段數的多少應如何取決呢？因爲(wéi / wèi)當段數較少時，誤差會相對較大；段數較多時，誤差小，但是程序量大，會影響運行的速度。所以段數的多少需要(yào / yāo)根據工程的實際情況進行分割。使工程在允許的誤差範圍内程序盡可能的小。
