絲網是我國傳統的工業品，在科研、生産和(hé / huò)生活等許多領域具有廣泛的用途。有的用來做護攔網、鋼闆網、窗紗，也有的用來做公路護攔、化工過濾、安防等。不同用途的絲網其材質、目數、線徑、長寬等均會有所不同。雖然絲網多種多樣，但現如今市面上的絲網機大多一(yī / yì ／yí)樣，基本都是舊的純機械連杆設備，此種設備不僅換網時調試麻煩，而且還比較容易出現劍帶勾不住絲，弄破絲網等情況。針對此種情況，本次主要(yào / yāo)針對劍帶部分進行改造，改造之後的機台換網時調試方便，自動化程度大大提高了(le／liǎo)，極大地(dì / de)減小了(le／liǎo)工作人員的工作量，提升了(le／liǎo)生産效率。
産品選型：
現場采用的是海爲(wéi / wèi)的T16S0T的主機、深圳偉創2.6KW的SD600系列的伺服電機。
海爲(wéi / wèi)T16S0T主機自帶2路200K高速脈沖輸入，2路200K高速脈沖輸出，支持絕對定位、相對定位、電氣原點定義等，滿足絲網機控制系統的需求。
深圳偉創的SD600交流伺服系統采用全數字電機控制算法，完全以軟件方式實現了(le／liǎo)電流環、位置環、速度環的閉環伺服控制，具有良好的自适應能力，可應用于各種各樣的使用場合，滿足絲網機控制系統的要(yào / yāo)求。

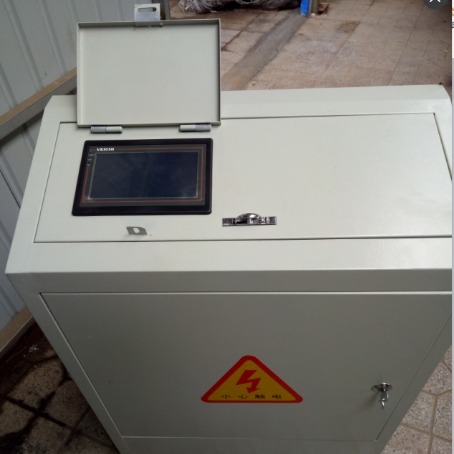

圖1 電控櫃外部圖
圖2 電控櫃内部圖
工藝流程：
絲網機主要(yào / yāo)分成倆部分，一(yī / yì ／yí)部分是主軸部分，另外一(yī / yì ／yí)部分是從軸部分（劍帶）。主軸部分通過一(yī / yì ／yí)台工頻的三相電機來帶動，在電機正轉的過程中，通過機械的連杆結構會實現機構來回往複運動，使上下二層絲線的間隙由小變大，再由大變小。現在改造的是從軸部分，通過編碼器檢測主軸的位置和(hé / huò)速率，然後控制從軸使劍帶在上下二層絲線由小變大再由大變小的過程中完成拉絲的動作。
圖3 上下層絲線
圖 4 從軸改造前後圖片
圖5 加裝的編碼器

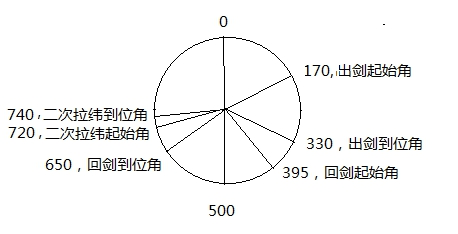

圖6 主軸轉一(yī / yì ／yí)圈對應的角度
圖7 觸摸屏畫面
這邊将編碼器轉一(yī / yì ／yí)圈設置爲(wéi / wèi)1000份，主軸處于不同的角度時，伺服電機帶動劍帶走到相應的位置，完成相應的動作。整體工作流程如上所述，改造的難點主要(yào / yāo)是如何保證在主軸轉動到需要(yào / yāo)拉緯的位置（上下二層絲線間隙剛剛好，既不會勾住劍帶，又能保證絲網的剛性），從軸及時的走到相應位置完成二次拉緯動作（絲線拉到脫離劍帶的動作）。二次拉緯位置根據絲網尺寸的不同而有所不同，其位置的好壞直接影響整張絲網的質量，及其重要(yào / yāo)。
硬件配置及部分程序：
爲(wéi / wèi)了(le／liǎo)解決此次項目的難點，本次程序采用模拟機械連杆結構的方法來實現相應功能，使用A/B相1倍頻的單段比較模式來檢測主軸的頻率及位置，檢測到主軸位置後使用PLSY指令使從軸快速跟随到相應的指定位置。整體的控制要(yào / yāo)求PLC和(hé / huò)伺服電機都有較快的響應速度，使用海爲(wéi / wèi)PLC和(hé / huò)偉創的伺服電機機台正常運轉，效果良好。
PLC硬件配置圖：

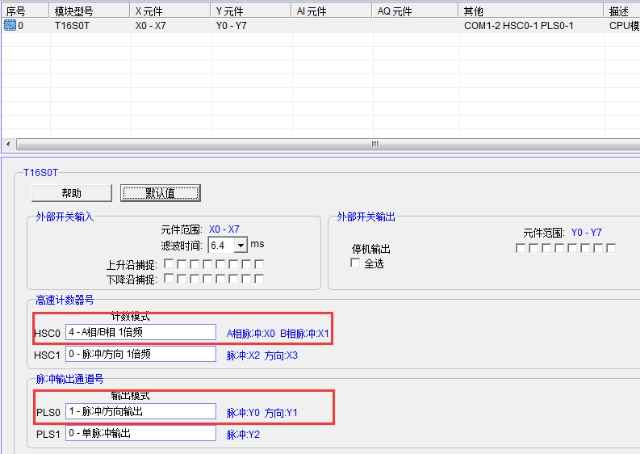

圖8 PLC硬件配置圖

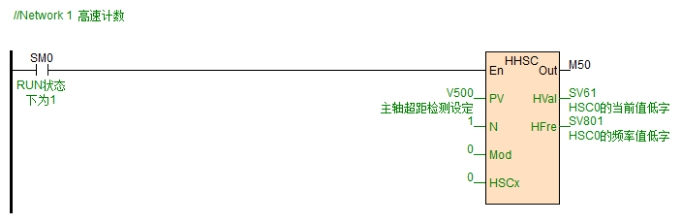

圖9 高速計數部分程序

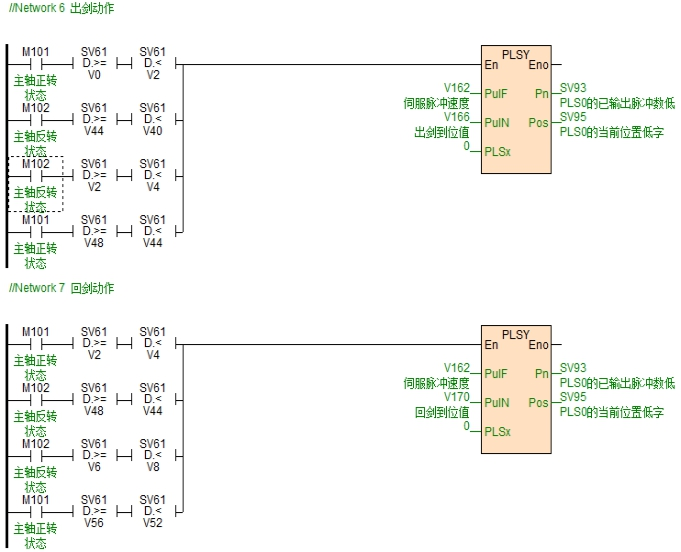

圖10 出劍及回劍部分程序
