作者：北京 奚工
一(yī / yì ／yí)、測試背景
爲(wéi / wèi)某項目驗證絲杠長時間工作後的精度和(hé / huò)重複性，利用海爲(wéi / wèi)N型PLC給步進驅動器連續發送脈沖從而控制步進電機使絲杠做往複直線運動。持續工作一(yī / yì ／yí)周後，進行運動精度和(hé / huò)重複性數據比較。當然N系列的PLC還可以做簡單地(dì / de)直線插補運動和(hé / huò)圓弧插補運動，在這裏沒有應用，以後有機會可進行測試。
二、硬件配置
控制器采用海爲(wéi / wèi)N系列運動型CPU型号爲(wéi / wèi)N16S2T，該CPU提供4路200KHz的高速脈沖輸入和(hé / huò)4路200KHz的高速脈沖輸出，CPU爲(wéi / wèi)步進驅動器提供脈沖控制輸出。24V電源爲(wéi / wèi)步進驅動器和(hé / huò)CPU輸出提供電源，CPU的輸入點可用CPU自身提供的24V電源提供工作電源。另外，爲(wéi / wèi)簡單的測試任務配置三個自複位式按鈕，分别用于系統啓動，系統停止，系統回零功能。
具體的控制要(yào / yāo)求如下：
1、當系統在電氣零點的情況下，按下系統啓動按鈕方可運行該系統，運行系統後絲杠上的滑塊會按照絲杠的形成做持續的往複運動。
2、當系統在運行狀态下，或者回零狀态下，按下系統停止按鈕，CPU都将停止脈沖輸出，電機停止旋轉。
3、當系統上電時，必須首先進行系統回零，系統啓動按鈕無效。
三、程序設計

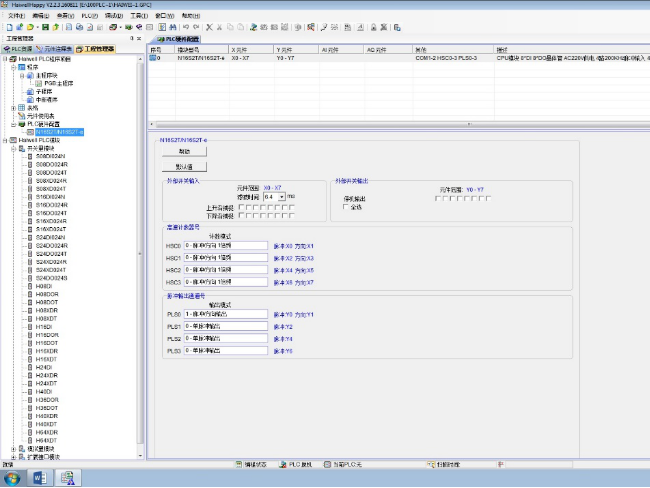

1、利用海爲(wéi / wèi)編程軟件，首先爲(wéi / wèi)工程進行硬件配置如圖，設置PLS0通道爲(wéi / wèi)1。

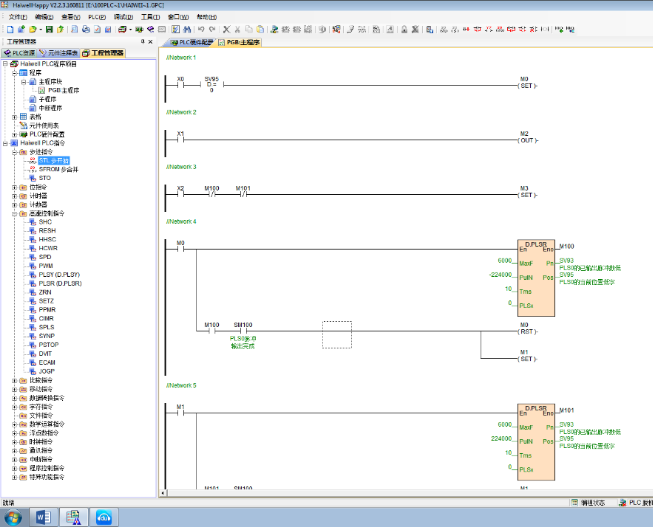

2、點擊主程序塊建立主程序，由于程序量小因此直接在主程序中進行編程。該測試任務中，利用到的功能塊主要(yào / yāo)是D.PLSR（加減速脈沖輸出功能塊），PSTOP（脈沖停止輸出功能塊），ZRN（原點回歸功能塊）和(hé / huò)SETZ（設置電氣零點功能塊）。部分程序如下圖：
四、系統調試和(hé / huò)運行
1、離線調試，利用HaiweiHappy軟件自帶的離線調試功能進行離線程序測試，檢查邏輯控制關系。
2、聯機調試，将通訊電纜将CPU模塊和(hé / huò)計算機通過串口相連，進行聯機調試，觀察設備運轉情況，進一(yī / yì ／yí)步檢查邏輯控制功能，以及調整脈沖輸出的脈沖數和(hé / huò)脈沖頻率和(hé / huò)加減速時間等參數。
3、系統運行。
五、測試結論
通過對絲杠的運動距離的重複多次測量。可以證明海爲(wéi / wèi)N系列N16S2T這款CPU在常規環境下，長時間工作時設備的穩定性和(hé / huò)重複性是有保證的。
六、使用心得
第一(yī / yì ／yí)次使用海爲(wéi / wèi)PLC，感謝海爲(wéi / wèi)工作人員爲(wéi / wèi)我申請了(le／liǎo)一(yī / yì ／yí)個N型的PLC，首先拿到産品的時候包裝外觀還是很規矩的。硬件方面不管是接線還是接口配置，在國産品牌中算是中規中矩。但是個人感覺海爲(wéi / wèi)的編程軟件還是有很多亮點：
1、軟件上手很快，雙擊打開後隻需要(yào / yāo)新建項目，系統就會提示你下一(yī / yì ／yí)步需要(yào / yāo)做哪些工作而且都是即時顯示，讓你的工程IO點，存儲區等配置一(yī / yì ／yí)目了(le／liǎo)然。
2、在寫程序時，調用功能塊時，比如在調用D.PLSR時，會自動填寫相應功能的系統寄存器，如下圖。不需要(yào / yāo)再去查手冊然後手動填寫。
3、調試功能分爲(wéi / wèi)脫機調試和(hé / huò)聯機調試不用再安裝其他軟件，操作一(yī / yì ／yí)目了(le／liǎo)然基本不用看手冊，直接就知道怎麽操作非常簡便。
總體來說，Haiwell PLC初次使用的總體感覺是，上手快，查找資料效率高，所有的關鍵點都在幫助文檔的目錄中一(yī / yì ／yí)目了(le／liǎo)然，功能塊功能豐富，串口的自由口通訊成爲(wéi / wèi)基本配置，可提高設備集成性，如一(yī / yì ／yí)些廠家自己協議的設備可以不用第三方設備進行協議轉換。最後對于運動控制有一(yī / yì ／yí)點看法，在進行運動控制編程時，如果在編程界面中有一(yī / yì ／yí)個是設置運動參數的界面，比如設置參數電機旋轉一(yī / yì ／yí)圈的脈沖數，電機旋轉一(yī / yì ／yí)圈實際物體前進多少mm，啓動速度、加減速速度設定，加加減速度等參數的設置。然後通過這些設置的數據，在主程序編程時，直接調用真正的運動控制功能塊，這些功能塊隻需要(yào / yāo)填寫需要(yào / yāo)走的距離，運動速度，在狀态側直接顯示當前的位置，而不是輸入脈沖數，脈沖頻率等參數。這個功能有點類似西門子的200smart的CPU，當然也可以将這個思路運用到PID控制。一(yī / yì ／yí)點拙見說的不對的地(dì / de)方多見諒。
