作者：成都 楊工
一(yī / yì ／yí)、應用背景
應用于小區直飲水恒壓供水，從小區負一(yī / yì ／yí)樓供水至整個12層大樓各個房間的直飲水。
二、應用需求
PLC控制程序控制水泵的啓停和(hé / huò)定時切換，變頻器用PID儀表控制輸出頻率，達到恒壓供水的要(yào / yāo)求。可實現高層用戶用水不至于出現壓力低的情況，且水泵定時互相切換也可延長水泵的使用壽命。
三、解決方案
根據要(yào / yāo)求編寫程序,，因爲(wéi / wèi)有變頻器的關系，水泵的接觸器不能和(hé / huò)變頻一(yī / yì ／yí)起停，變頻器會報故障，所以應用TON指令來延時啓動水泵和(hé / huò)延時停止，先停掉變頻器的運行，然後再停掉水泵的接觸器：用累加指令CTU來統計水泵運行時間，到一(yī / yì ／yí)定時間後可切換至另一(yī / yì ／yí)台水泵。海爲(wéi / wèi)PLC還提供了(le／liǎo)仿真功能，可做到無PLC聯機的時候調試程序。
四、硬件配置

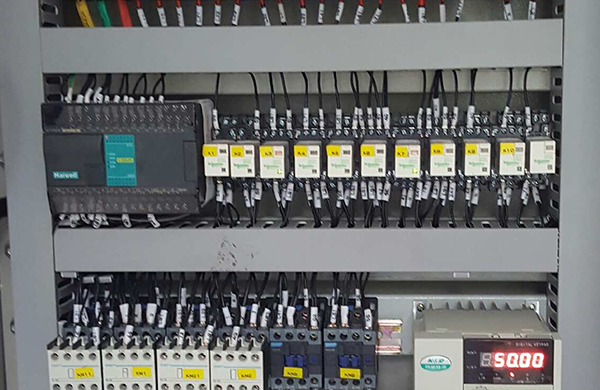

圖1 海爲(wéi / wèi)PLC C32S2R
五、軟件設計

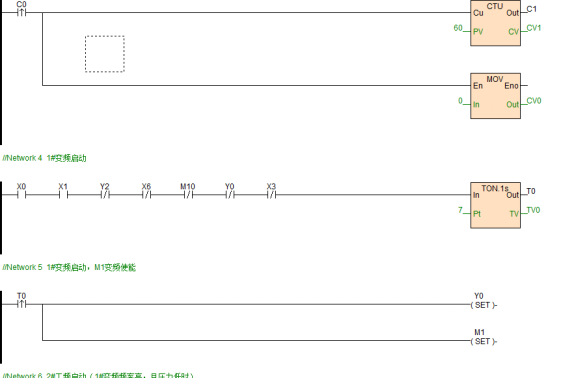

圖2 變頻啓動程序
六、使用心得
海爲(wéi / wèi)PLC的編程與西門子的編程方法比較類似，上手容易，且有仿真功能，使用非常方便，支持國貨！
