作者：青島 陳工
一(yī / yì ／yí)、應用背景
随着家用電器産品和(hé / huò)工業控制類産品的不斷發展，各個廠家在電子類配件方面都往定制化方向發展，其中電氣接頭即航空連接器應用也是原來越廣泛，我們這次接了(le／liǎo)一(yī / yì ／yí)個研發項目就是給空調傳感器産品配套生産電氣連接器産品的項目，主要(yào / yāo)爲(wéi / wèi)應用高溫，在真空環境下，将玻璃粉末按照模具要(yào / yāo)求的形狀和(hé / huò)封裝模具，将銅引線包在裏面，最後融化的玻璃釉冷卻後成了(le／liǎo)引線間良好的絕緣體和(hé / huò)密封件。
該型産品應用範圍廣泛，空調配件，電機配件和(hé / huò)各類工業産品均能使用。
二、應用需求
目前樣機已經制作完畢，經過客戶在青島的産品試燒成功，已經發到客戶處準備安裝調試。屬于初步試制成功階段，還沒有實現産品的規模化生産。
主要(yào / yāo)需要(yào / yāo)以下幾大功能：
1）真空，客戶的産品需要(yào / yāo)在真空下成型，主要(yào / yāo)是爲(wéi / wèi)了(le／liǎo)減少連接器内的氣泡，提高産品質量，氣泡減少也有利于玻璃的塑型
2）溫度，設備需要(yào / yāo)升到1300度的高溫，并持續一(yī / yì ／yí)段時間，期間配合産品燒制工藝流程，還要(yào / yāo)和(hé / huò)真空以及其他氣體配合使用，對于邏輯關系的控制要(yào / yāo)求較高，工藝流程必須受控
3）氣體，燒制過程中需要(yào / yāo)氮氣和(hé / huò)氫氣氛圍，配合溫度的情況，對工件進行處理
4）檢測系統，設備安全使用需要(yào / yāo)的水溫，水壓，氣體壓力，真空度和(hé / huò)含氧量的情況都要(yào / yāo)進行實時監控
三、解決方案
目前我們的設計是，采用壓力容器罐，在壓力容器罐上開出我們需要(yào / yāo)的孔，并焊接管道，做成我們需要(yào / yāo)的形狀和(hé / huò)結構，然後加熱器器安裝在壓力容器罐内，用銅電極和(hé / huò)變壓器功率系統對接。這樣機體就做好了(le／liǎo)。
加熱部分采用變壓器和(hé / huò)電阻絲加熱，用溫控儀表和(hé / huò)調功器控制，銅排做爲(wéi / wèi)電李連接載體。真空系統購買南光的整套真空機組，約定雙方的控制信号接口，用開關量控制機組的啓停。其他氣體部分購買專用的氣體控制閥門，用開關量進行控制，電磁閥打開與否作爲(wéi / wèi)氣體通斷的控制信号。其他的各類傳感器購買市場上成熟的開關類産品，引入PLC部分。
主控制采用一(yī / yì ／yí)台60點的PLC，制作一(yī / yì ／yí)台控制櫃，将PLC安裝在内，其他中間繼電器，控制開關，開關電源類産品都安裝在内，操作界面選用了(le／liǎo)一(yī / yì ／yí)台觸摸屏作爲(wéi / wèi)人機交互界面，便于設備狀态的查看，和(hé / huò)各個部件操作。
操作面闆上安裝有各類儀表，和(hé / huò)操作按鈕，可以直觀的觀察到設備的主要(yào / yāo)狀态，便于投料和(hé / huò)取料的把握，也可以與系統聯動實現全自動操作。水路部分和(hé / huò)氣體管路是設備的重要(yào / yāo)組成部分，我們請來了(le／liǎo)專業的施工人員進行施工，保證水路的合理分配和(hé / huò)冷卻效果，氣體部分由于有氫氣所以采用不鏽鋼管焊接而成，保證密封性能。
四、硬件配置

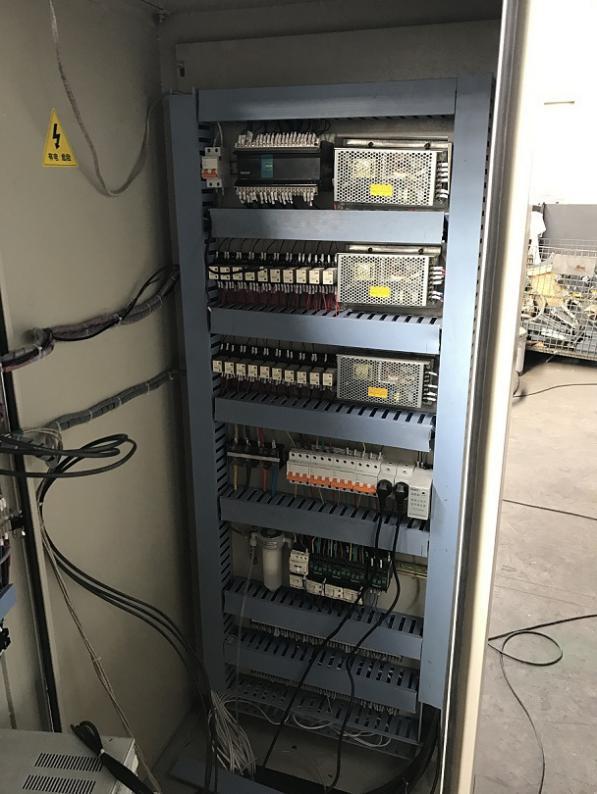

圖1 現場控制櫃内部圖

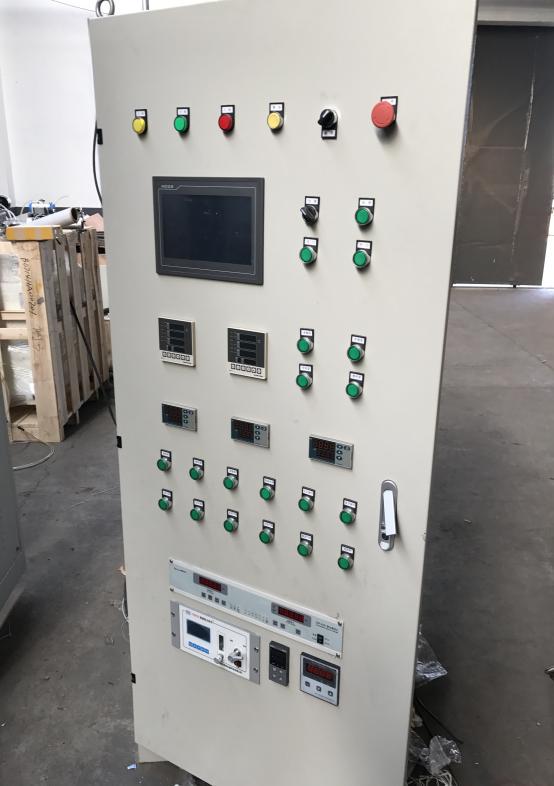

圖2 現場控制櫃外部圖

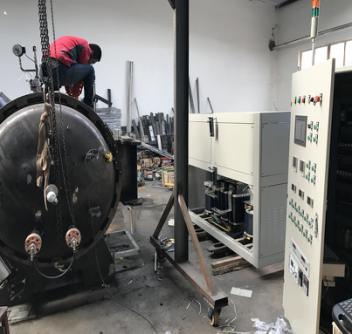

圖3 現場施工圖
五、軟件設計

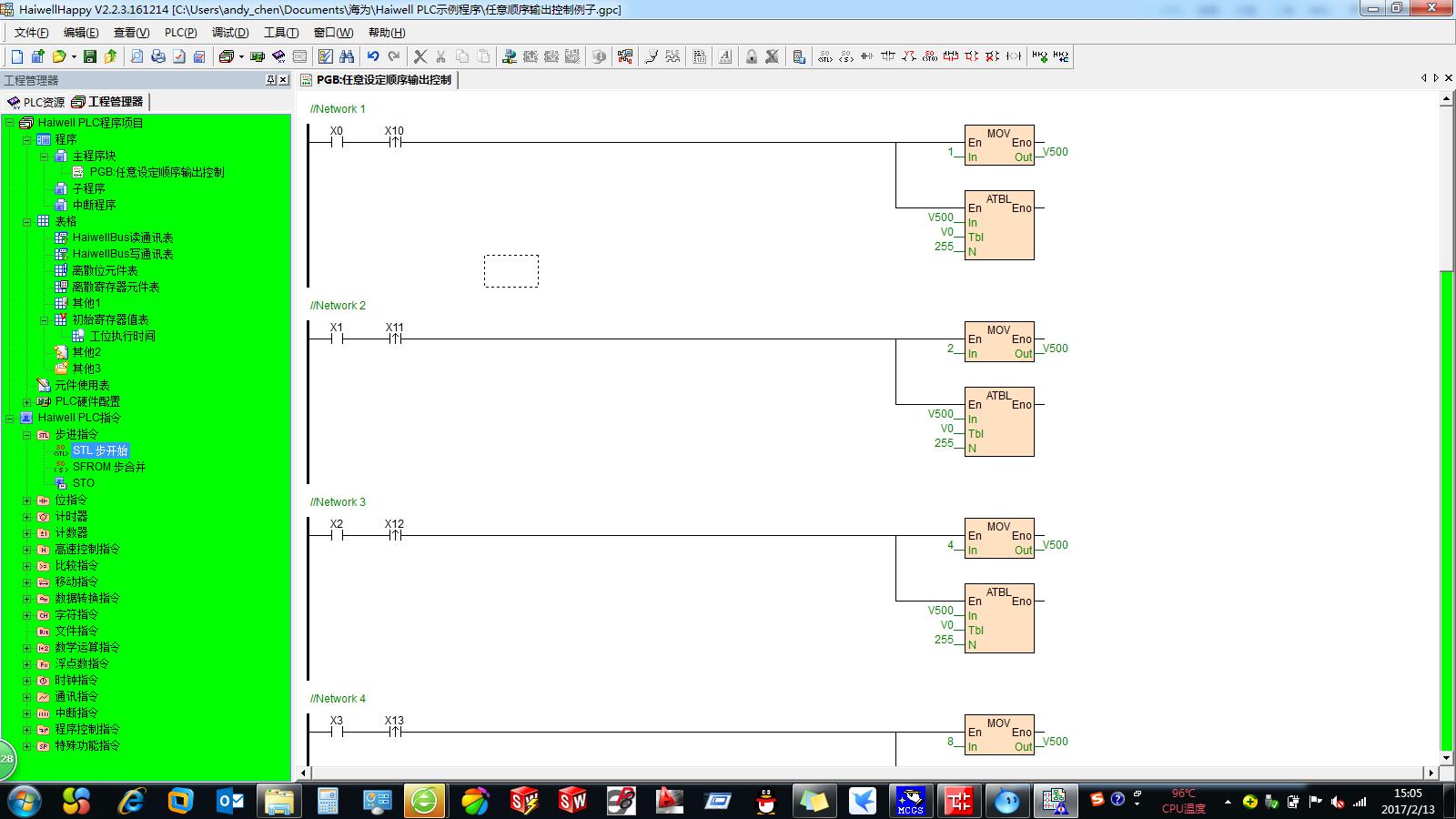

圖4 主要(yào / yāo)程序截圖1

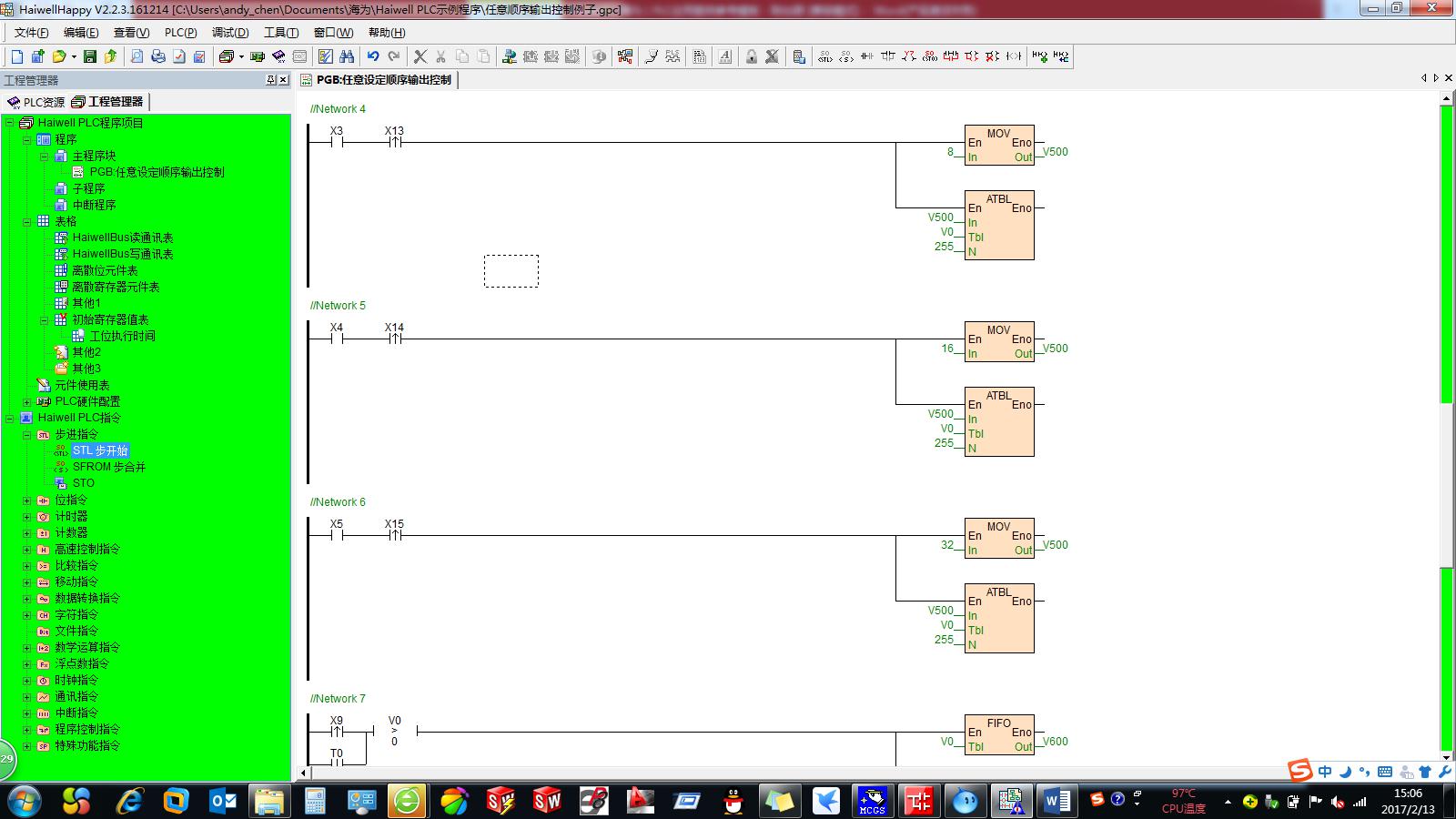

圖5 主要(yào / yāo)程序截圖2
六、應用總結
我以前主要(yào / yāo)是三菱的PLC和(hé / huò)西門子的PLC，相比較這兩個品牌的PLC來講，海爲(wéi / wèi)在外觀設計，模具質量等方面做的還是不錯的，使用起來也比較方便，編程軟件簡單易懂，操作起來沒有阻礙感，另外應用指令集方面也比較豐富，雖然很多指令我沒有用到，但大概的看了(le／liǎo)下手冊，可以滿足我目前的所有工作設計，和(hé / huò)各個行業的應用。
這次做了(le／liǎo)一(yī / yì ／yí)個高溫燒結爐，主要(yào / yāo)用到了(le／liǎo)開關量控制方面的東西，算是一(yī / yì ／yí)個比較簡單和(hé / huò)常規的項目，很多海爲(wéi / wèi)色優勢沒有體現出來，比如通訊方面的功能和(hé / huò)運動控制方面的應用，下次有機會還要(yào / yāo)再用用看看。感覺我們的品牌還應該在産品結構設計上做出突破，不要(yào / yāo)局限于現有的PLC模型和(hé / huò)外觀，應該向更優的工業化産品外觀設計靠一(yī / yì ／yí)些，多豐富一(yī / yì ／yí)些産品線。
總之這次的使用體驗還是不錯的，客戶也很滿意。謝謝海爲(wéi / wèi)PLC的此次活動和(hé / huò)支持。
