前言：木材對于人類生活起着很大的支持作用，廣泛用于建築、裝飾、家居等場合。具有綠色環保，可再生，可降解，施工簡易，抗震性能優良等特點。除直接使用原木外，木材都加工成方材或闆材制品使用。在木材加工過程中，爲(wéi / wèi)了(le／liǎo)提高工作效率，需要(yào / yāo)對裁切好的木闆進行傳送到下一(yī / yì ／yí)道工序。本文以海爲(wéi / wèi)PLC爲(wéi / wèi)例，介紹了(le／liǎo)一(yī / yì ／yí)種高效率的木工機械——木闆自動送設備的工作原理。
關鍵字：Haiwell(海爲(wéi / wèi)) PLC S24S0T 木闆自動送料
一(yī / yì ／yí)、控制要(yào / yāo)求
1.1 要(yào / yāo)求實現快速搬運，速度應達到1秒搬運2塊木闆，跟上後段設備的加工速度，減少生産空閑時間，提高生産效率。
1.2 分爲(wéi / wèi)手動和(hé / huò)自動兩種控制模式，要(yào / yāo)求可以手動控制升降機構，手動上升、手動下降、自動上升、自動下降的速度随時可調。

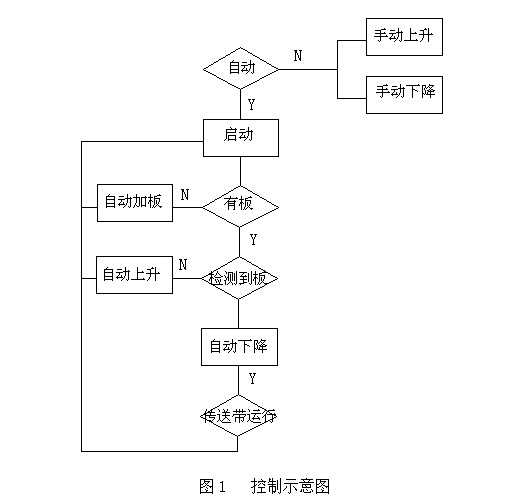

1.3 動作流程如下：按下啓動按鈕後，檢測有無闆，無闆則自動加闆，有闆則自動上升，當傳送區域吸到闆則停止上升，一(yī / yì ／yí)段時間後開始下降，下降瞬間，傳送帶開始傳送。
1.4 當傳送完畢後，即檢測開關沒檢測到信号，升降機構又開始上升，如此循環往複，形成一(yī / yì ／yí)個高速度、高效率的木闆搬運系統。
1.5 應充分考慮系統的安全性能，防止發生誤動作造成不必要(yào / yāo)的損失和(hé / huò)傷害。
二、系統主要(yào / yāo)硬件配置
2.1 控制器的選擇
控制器選擇海爲(wéi / wèi)的S24S0T，主機外部24V DC供電，16路DI，8路DO晶體管輸出；自帶兩個通訊口(RS232+RS485)，可擴展至5個通訊口；一(yī / yì ／yí)路20K高速脈沖輸入，一(yī / yì ／yí)路10K高速脈沖輸出；最大可擴展7個模塊。
2.2 三相異步電機及變頻器的選擇
三相異步電機的選擇一(yī / yì ／yí)般要(yào / yāo)遵循以下三個原則：(1)電動機應能勝任生産機械的負載和(hé / huò)所需的起動轉距；(2)電動機在工作時，其發熱應接近，但不得超過其許可的工作溫度；(3)電動機應有一(yī / yì ／yí)定的過載能力，以保證在短時間過載情況下能正常工作。我們這邊根據現場需求，經過計算最後選擇了(le／liǎo)額定功率爲(wéi / wèi)1.5KW,額定電壓爲(wéi / wèi)380V的三相異步電機；變頻器根據客戶需求選擇歐瑞E1000系列的變頻器，具體型号爲(wéi / wèi)E1000-0015T3F1KBPR，此款型号支持Modbus通訊功能，通過海爲(wéi / wèi)主機S24S0T的RS485接口即可同時與變頻器進行通訊，控制三相異步電機的轉動速度。

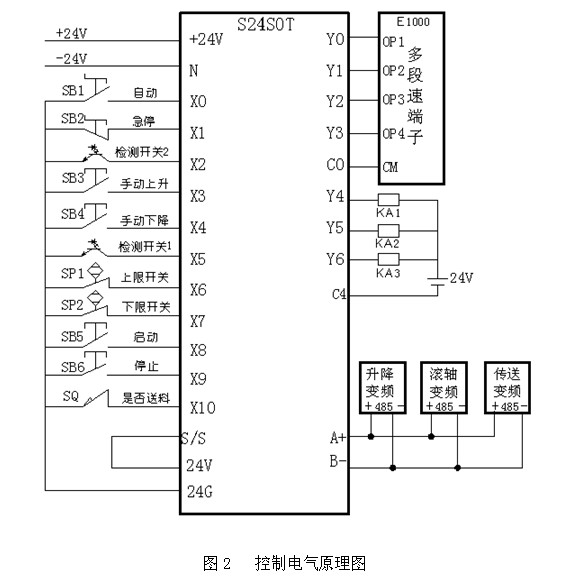

2.3 輸入輸出端口的定義
X0：自動
X1：急停
X2：檢測開關2
X3：手動上升
X4：手動下降
X5：檢測開關1
X6：上限開關
X7：下限開關
X8：啓動
X9：停止
X10:是否送料
Y0：升降電機多段速端子1
Y1：升降電機多段速端子2
Y2：升降電機多段速端子3
Y3：升降電機多段速端子4
Y4：傳送帶電機
Y5：送闆電機
Y6：滾軸電機
三、部分程序

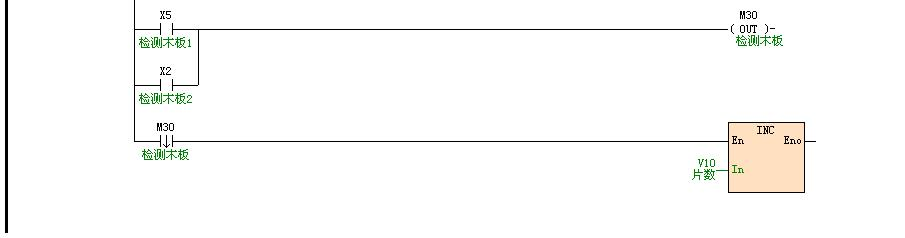

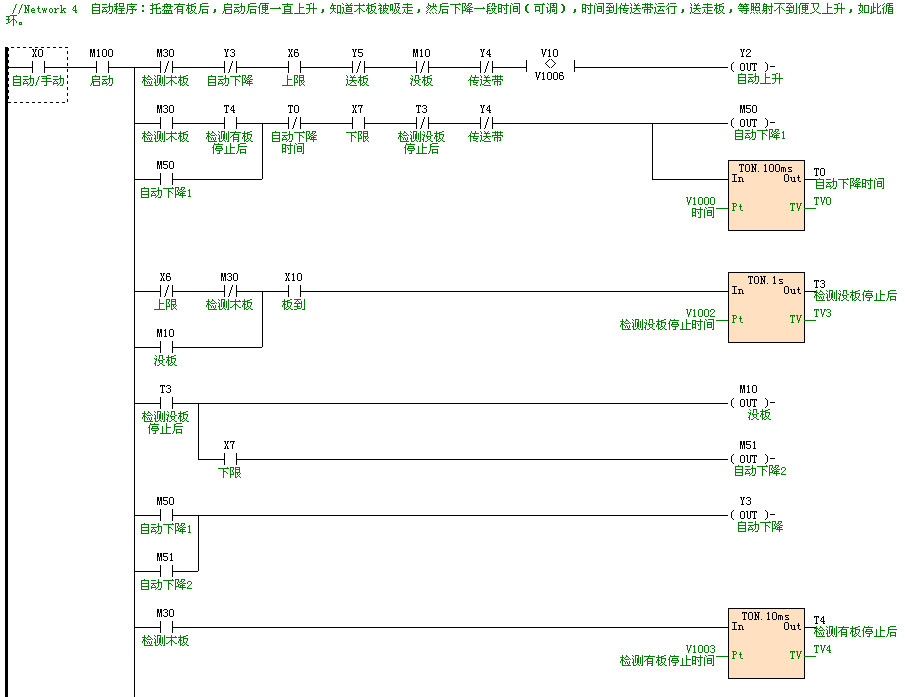

上圖所示爲(wéi / wèi)控制系統的自動控制的部分程序，其動作流程如下：在送闆機構将闆運送到指定位置後（X10有信号），按下啓動按鈕，托盤一(yī / yì ／yí)直上升，直到托盤上方的傳送帶上的吸氣裝置吸取到木闆（X2、X5有信号）後才停止上升，托盤從上升轉爲(wéi / wèi)下降，在下降時觸發傳送帶運行，T0時間後托盤停止下降，此時木闆也送到指定區域（X2、X5無信号），托盤又開始上升，如此循環往複。
四、系統優點
4.1 機械設備代替人工，效率高，精度準，可24小時不間斷工作
采用木闆自動送料設備，不僅維修方便、運行可靠，而且有助于提高工廠的自動化程度，節省人力。它不會疲勞、沒有情緒，可以長時間快速搬運木闆（經測試，1秒可搬運3塊木闆），大大提高了(le／liǎo)勞動生産效率，降低了(le／liǎo)生産成本。
4.2 網絡通訊功能豐富，指令系統及其便利
爲(wéi / wèi)了(le／liǎo)滿足不同用戶的需求，海爲(wéi / wèi)PLC提供了(le／liǎo)豐富的網絡通訊功能，主機自帶RS232和(hé / huò)RS485通訊端口，可拓展至5個端口，并且每個端口都可進行編程和(hé / huò)聯網，方便爲(wéi / wèi)将來的系統升級和(hé / huò)網絡互連提供便利條件。另外，使用海爲(wéi / wèi)的編程軟件與變頻器通訊，程序編寫十分方便，隻要(yào / yāo)一(yī / yì ／yí)條指令即可設置變頻器的速度，不用像其他的PLC一(yī / yì ／yí)樣需要(yào / yāo)寫多條指令，考慮通訊的先後順序。
4.3 調試極爲(wéi / wèi)便利

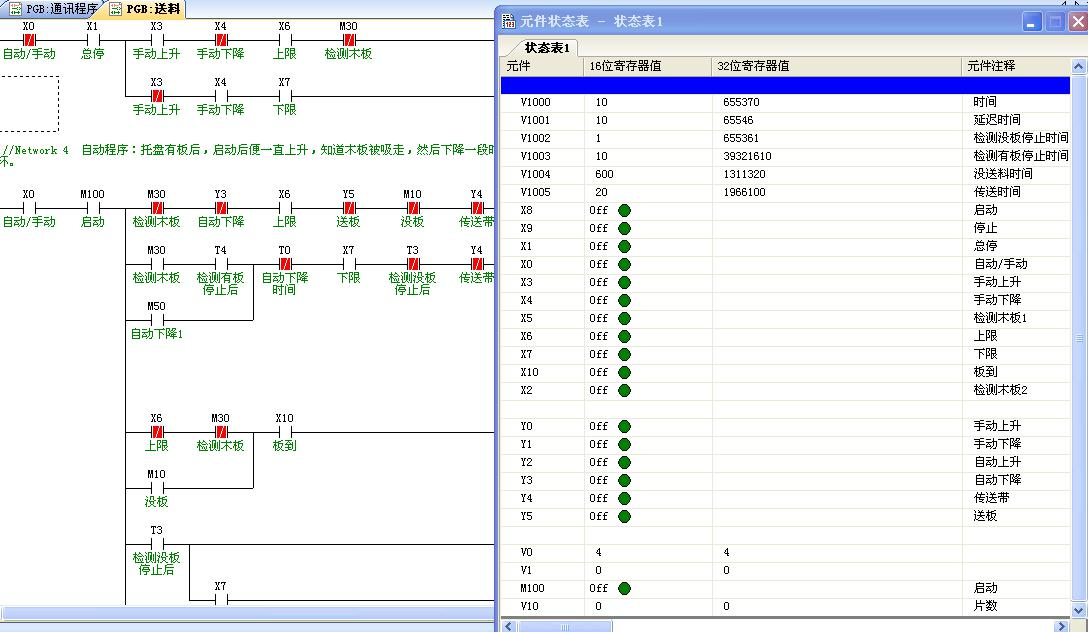

編程軟件内置仿真器，可全面實現PLC的仿真運行。提供多達10頁的元件監控表，可以選擇十進制、十六進制、二進制、浮點數、字符方式顯示數據，位元件和(hé / huò)寄存器元件還可同時混合監控和(hé / huò)顯示，極爲(wéi / wèi)便利。
4.4 仿真能力強，可全仿真

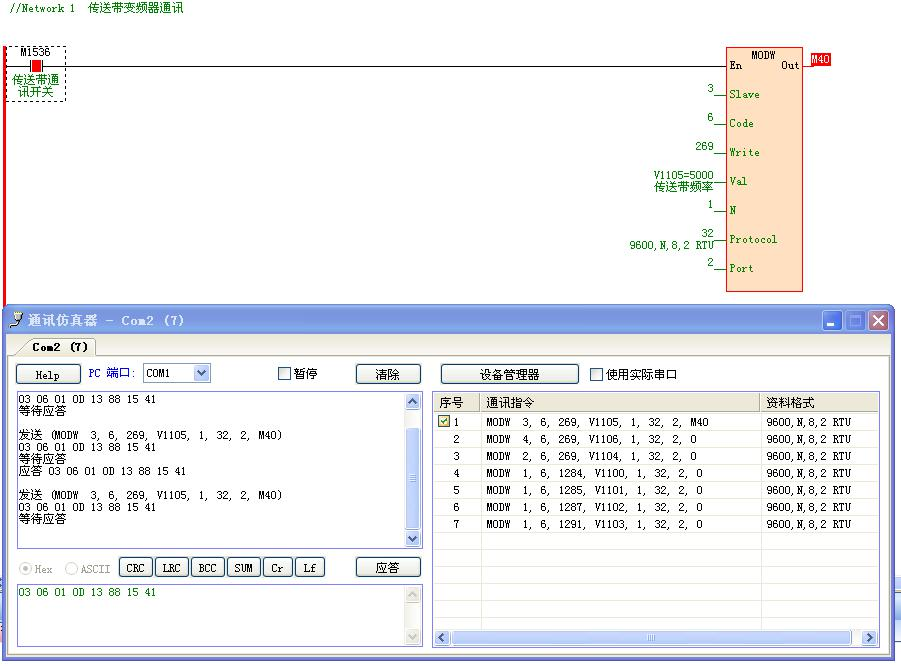

海爲(wéi / wèi)PLC的編程軟件内置仿真器，其中通訊仿真器在沒有硬件的情況下，我們也可以通過通訊仿真器手動模拟從機返回給PLC的應答信息，測試通訊程序是否書寫正确和(hé / huò)數據解析是否正确，大大縮短了(le／liǎo)現場調試時間。勾選“使用實際串口”還可以直接用編程軟件通過電腦串口和(hé / huò)儀表直接通訊，前期調試非常方便。
