作者：海爲(wéi / wèi)技術支持部
前言：水泥攪拌站是采用可編程邏輯控制器Haiwell（海爲(wéi / wèi)）T系列PLC 和(hé / huò)稱重模塊H01WG，實現全自動,下料、卸料和(hé / huò)攪拌，設備的自動化有助于提高管理水平和(hé / huò)混凝土系統的綜合調度能力，降低成本，提高效率。按需求量投入對應比例的水和(hé / huò)水泥，在出料量和(hé / huò)水泥攪拌上做到精确和(hé / huò)控制。
一(yī / yì ／yí)、控制要(yào / yāo)求如下
現要(yào / yāo)求PLC控制兩台電機，一(yī / yì ／yí)個空壓機，及多個繼電器實現設備的啓停、正反轉動作；按照HMI上設定的配方水泥和(hé / huò)水進行稱重投料，卸料後在進行攪拌後在送出混凝土。

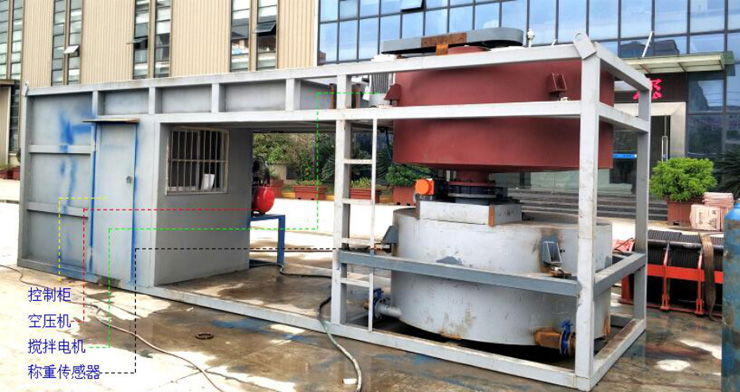

圖一(yī / yì ／yí) 現場設備圖
二、硬件配置
T16S0R：8DI 8DO繼電器輸出型PLC，自帶兩個通訊口，支持2路200K高速輸入，可擴展7個模塊。
H01WG：一(yī / yì ／yí)路稱重模塊，24位AD，支持多段校準，支持單通道多傳感器應用。
該系統需要(yào / yāo)有 兩台電機來進行送料和(hé / huò)攪拌的，而并口上的帶的兩個一(yī / yì ／yí)路稱重模塊，可以與兩台H01WG實現高速的通訊功能，讀取重量和(hé / huò)實現去皮。輸出接上的電機控制系統的上料與送料的動作要(yào / yāo)求。所以選用T16S0R一(yī / yì ／yí)台主機和(hé / huò)H01WG兩個模塊可以輕松實現上述功能要(yào / yāo)求，提高效率，節省成本。

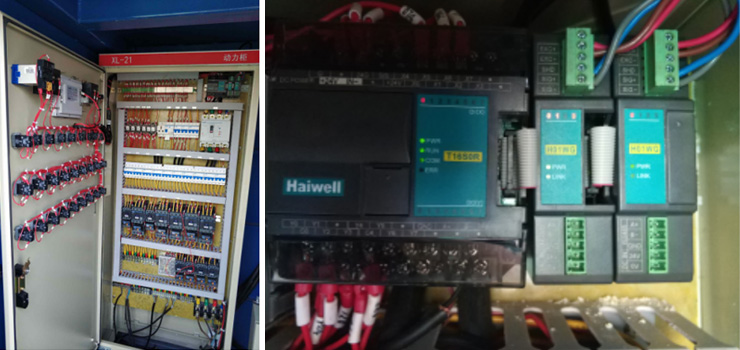

圖2 設備電氣櫃
三、現場部分功能程序介紹
3.1 校稱
H01WG校支持3段校準，操作步驟如下:
① 在稱重平台上不放重物的時候，往稱重模塊的CR26H（十進制38）寫1；
② 放下标準的砝碼，往稱重模塊的CR27H（十進制39）寫當前砝碼值，如果不需要(yào / yāo)多段校秤則到第五步；
③ 如果需要(yào / yāo)第2段校準，在稱重單元上加上另一(yī / yì ／yí)個重量的标準砝碼，将目前底盤砝碼重量寫入CR28H（十進制40 ），如果不需要(yào / yāo)則到第五步；
④ 如果需要(yào / yāo)第3段校準，在稱重單元上加上另一(yī / yì ／yí)個重量的标準砝碼，将目前底盤砝碼重量寫入CR29H（十進制41），如果不需要(yào / yāo)則到第五步；
⑤ 往CR26H寫入值2，結束校準過程。

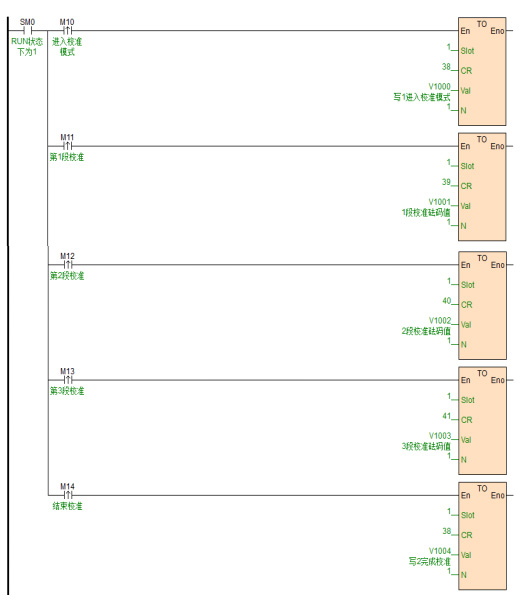

圖3 校秤程序圖
3.2 讀取重量
① 模塊讀取的重量分爲(wéi / wèi)平均重量和(hé / huò)實時重量，平均重量的的CR爲(wéi / wèi)10H（十進制16）,實時重量爲(wéi / wèi)12H（十進制18）

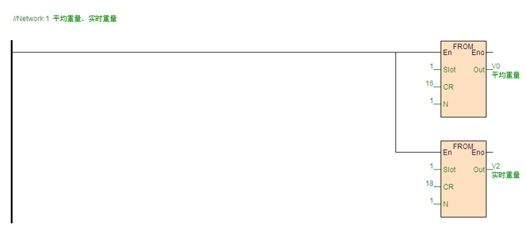

圖4 讀取重量程序
3.3 去皮功能
① 往稱重模塊的CR爲(wéi / wèi)1AH（十進制26）寫2顯示的是淨重，往稱重模塊的1AH
寫0顯示的是毛重

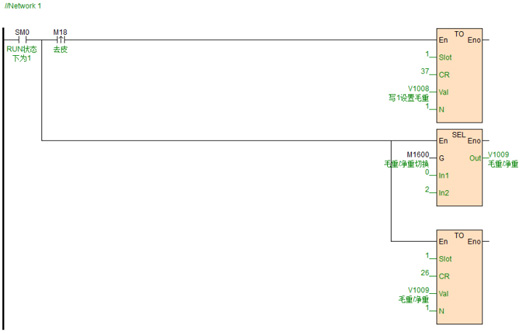

圖5 毛/淨重顯示程序
稱重平台或者設備由于稱重過程中，造成灰塵或者餘料散落，造成平台在沒有放置任何稱重物品的情況下，造成出現當前重量不爲(wéi / wèi)零的時候，這時候可以用到自動去皮功能,隻要(yào / yāo)當前重量小于設置的自動去皮重量值，則稱重模塊會對當前值進行自動去皮：
3.4 自動去皮
① 往稱重模塊的CR爲(wéi / wèi)2AH（十進制42）寫自動去皮的重量值既可(每5S判斷一(yī / yì ／yí)次)

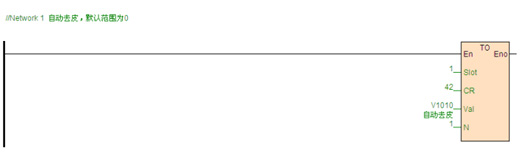

圖6 自動去皮程序
當然，模塊讀取的重量的穩定度和(hé / huò)響應度調節會根據實際應用場合不同有不同的需求，而影響這兩個因素有采樣頻率(CR 1BH)、平均次數(CR 1EH)以及濾波比率(CR 1FH)。所以隻需調節以上三個參數來實現穩定度和(hé / huò)響應度的調節；也有專門CR 9FH用來恢複出廠設置 ，隻需要(yào / yāo)往9FH裏寫0既可恢複出廠設置。
四、總結
1、校稱過後實時值會偶爾發生跳動，查看可模塊使用手冊後，加大濾波比例和(hé / huò)減少采樣頻率可提高讀取值的穩定度，這邊加大濾波比例和(hé / huò)減少采樣頻率，并把讀取值改成平均值，讀取上來的值無跳動；之後現場調試還出現一(yī / yì ／yí)個問題，之前讀取上來的值都正常，過了(le／liǎo)一(yī / yì ／yí)會兒就讀取不上來值，先測試模塊是否正常後，測試模塊正常後，再去排除外部因素，發現外部傳感器的信号線被壓到，重力拉升，接觸不良。處理掉線的問題後，讀取的值是正常，模塊正常工作。這邊也要(yào / yāo)介紹下采樣頻率、平均次數和(hé / huò)濾波比率對穩定度和(hé / huò)響應度影響：
① 采樣次數越快，平均值計算也越快，所以稱重的平均值和(hé / huò)實時重量也更新越快。但是穩定度就會随着采樣次數的加快而降低。
② 濾波比例越大，使得平均重量值越穩定，但延遲會加大，靈敏度降低。濾波的功能即是将劇烈變化的突變值濾除，使所得到的濾波平均值不會被劇烈變化的突變值影響。
③ 平均次數越多，使得平均重量值越精确，但是更新速度就會變慢。
2、程序方面，隻要(yào / yāo)通過兩條簡單的FROM和(hé / huò)TO指令就可以通過對模塊進行讀寫操作，再加上模塊本身自帶的豐富的CR号資源，即可實現複雜稱重的要(yào / yāo)求控制，且編程軟件操作方式簡單，容易上手。
3、經過現場的使用運行，其穩定性很高，運算處理速度快。精确地(dì / de)完成了(le／liǎo)設備的控制動作要(yào / yāo)求，得到了(le／liǎo)用戶的高度認可。
