一(yī / yì ／yí)、引言：
在許多電子設備、數控設備及各種自動化專機設備的控制系統，随着控制精度、速度的要(yào / yāo)求越來越高，控制的動作越來越多，控制系統就必然用到伺服控制系統。又由于PLC本身數據處理、脈沖輸出頻率、脈沖輸出通道數的限制，許多系統就必須選擇基于PC的運動控制卡。但是運動控制卡本身集成的IO不多，特别是系統比較複雜時，必須采用擴展IO的方式滿足要(yào / yāo)求。現對國産海爲(wéi / wèi)（Haiwell） PLC在這一(yī / yì ／yí)方面的系統應用作一(yī / yì ／yí)介紹。
二、解決方案：

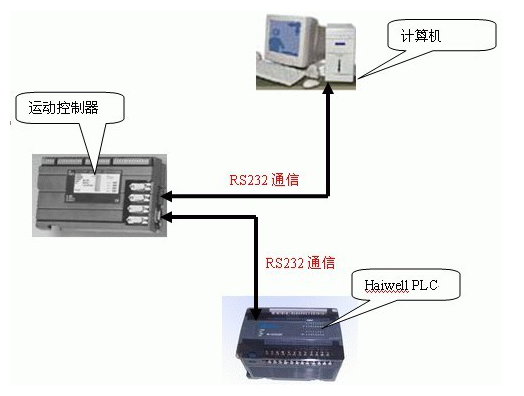

如上圖所示，系統主要(yào / yāo)有可編程控制器、運動控制器、計算機等組成。
工作原理：利用Haiwell PLC的易用的通信功能：标準配置2個通信口，1個RS232通信口，1個RS485通信口。用Haiwell PLC的RS232口與運動控制器的RS232口通信，Haiwell PLC作爲(wéi / wèi)通信主站，運動控制器作爲(wéi / wèi)通信從站，便捷經濟的實現運動控制器的IO擴展。
系統優點：
1、利用Haiwell PLC的ModBus專用指令MODR、MODW實現與運動控制器的運行控制與狀态讀取。所有Haiwell PLC的通信功能均可用一(yī / yì ／yí)條指令實現，無需對特殊位、特殊寄存器編程，也無需管理多條通信指令的通信時序，同一(yī / yì ／yí)個條件下可同時寫多條通信指令。
2、Haiwell PLC标準配置1個RS232口和(hé / huò)1個RS485口，且任何一(yī / yì ／yí)個通信口均可作爲(wéi / wèi)主站也可作爲(wéi / wèi)從站。任何一(yī / yì ／yí)個通信口均可作爲(wéi / wèi)編程端口，也可作爲(wéi / wèi)與第3方設備通信的端口。在本應用中，用RS232口與運動控制器通信。
3、利用通信實現運動控制器的IO擴展功能，節省了(le／liǎo)購買昂貴的運動控制器擴展IO模塊的費用，大大方便系統的接線與安裝，更重要(yào / yāo)的是大大節約系統成本，提高設備的競争力。
主要(yào / yāo)硬件配置：
1、可編程控制器：HW-S32S2R 1台
2、運動控制器：Trio運動控制器 1台
3、計算機 1台
三、程序設計亮點：
利用MODR、MODW與運動控制器通信，可一(yī / yì ／yí)次性讀取或寫入多達32個數據，程序設計編寫簡單方便；多條通信指令間無需管理通信時序，通信快速、效率高。
四、總結：
利用海爲(wéi / wèi)可編程控制器（Haiwell PLC）便利的通信功能，輕易、經濟的實現運動控制器IO點數的擴展，可廣泛應用于各種運動控制系統場合，大大節約系統成本，提高設備競争力。
