海爲(wéi / wèi)空壓機物聯網解決方案

2019-01-29 09:55:33 market 4234

作者：海爲(wéi / wèi)技術支持部

空壓站的主設備爲(wéi / wèi)空氣壓縮機，空氣幹燥器，配套過濾器，儲氣罐，連接管道和(hé / huò)閥門等組成一(yī / yì ／yí)供氣系統。大型空壓站通常擁有多套設備，以保證不同負荷的需求。确保合格的供氣品質，滿足穩定的氣源壓力，供氣流量的自動調節等是空壓站自動化的基本任務。随着自動化水平的不斷提高，建設無人值守空壓站的要(yào / yāo)求已是一(yī / yì ／yí)個發展趨勢，所以該監控系統必須滿足一(yī / yì ／yí)下要(yào / yāo)求:

l安全、可靠性:各種故障檢測和(hé / huò)保護措施保證系統能夠長時間安全可靠運行

l擴展性：可根據用戶的不同需求，對軟硬件系統進行合理的設計，使系統具備良好的可擴展性和(hé / huò)靈活性，

l易用性:良好的人機界面顯示，支持多語言，操作簡單、方便，操作員無需很高的專業知識，稍加培訓後即可熟練操作。

海爲(wéi / wèi)空壓機系統遠程監控解決方案

圖1.現場設備圖

一(yī / yì ／yí)、選型配置

1、C7觸摸屏：

l7寸TFT屏，800x480分辨率，A8 CPU，4G Flash，512M RAM。支持：

l智能管理，支持雲端/ 手機端訪問控制，操作性強；

l集成Haiwell Cloud雲服務、内置Haiwell 雲引擎；可以遠程實現手機APP、電腦雲網站和(hé / huò)遠程上下載HMI和(hé / huò)PLC程序

2、PLC：T48S2T-e+S04XA+S01RS+S01RS

lT系列标準型PLC，可擴展7個模塊，自帶一(yī / yì ／yí)個RS232，一(yī / yì ／yí)個RS485口；

l程序永久保存，程序容量48K，指令豐富，完全滿足現場邏輯控制需求；

l模拟量不用寫任何轉化程序。現場溫度、壓力采集所見即所得。

l一(yī / yì ／yí)個485口上可以同時帶不同波特率、資料格式的下位機

海爲(wéi / wèi)空壓機系統遠程監控解決方案

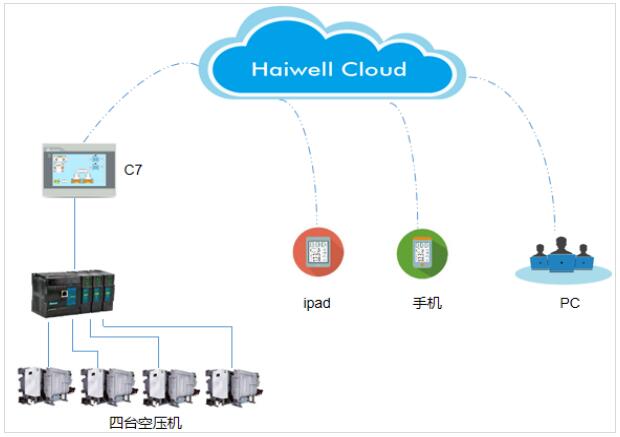

圖2組網示意圖

二、控制方案介紹

空壓站一(yī / yì ／yí)般是由是壓縮空氣站，由空氣壓縮機、儲氣罐（分爲(wéi / wèi)一(yī / yì ／yí)級、二級儲氣罐）、空氣處理淨化設備和(hé / huò)冷幹機組成，從控制上來說可以分爲(wéi / wèi)數據采集(排氣壓力、管線壓力和(hé / huò)主機溫度等)、變頻器控制(根據設定壓力和(hé / huò)實際壓力差由PLC内部PID控制，實現自動調節）、運行設置(其中包括定時設置、運行參數設置和(hé / huò)輔機設置)。

除了(le／liǎo)上述控制，還有必不可少的人機交互界面，則要(yào / yāo)實現以下控制要(yào / yāo)求：

l參數監控：HMI界面實時顯示壓力值、溫度和(hé / huò)變頻器運行參數，以及控住系統的手自動切換和(hé / huò)修改，并顯示流程工藝圖；

l遠程控制：可以實現電腦、手機和(hé / huò)網頁端訪問，以及遠程修改參數；

l報警信息可以在電腦和(hé / huò)指定手機上接收到和(hé / huò)查詢曆史故障參數；

l控制運行過程中的壓力的數據記錄和(hé / huò)保存，并制成曲線圖。

三、現場控制照片

海爲(wéi / wèi)空壓機系統遠程監控解決方案

圖3 電腦網頁運行HMI工程界面和(hé / huò)本地(dì / de)HMI端

海爲(wéi / wèi)空壓機系統遠程監控解決方案

圖4 海爲(wéi / wèi)雲APP訪問2#空壓機控制畫面

海爲(wéi / wèi)空壓機系統遠程監控解決方案5.jpg

圖5海爲(wéi / wèi)雲APP訪問運行監控畫面

四、部分程序

部分HMI程序

海爲(wéi / wèi)空壓機系統遠程監控解決方案

圖6空壓機控制畫面

海爲(wéi / wèi)空壓機系統遠程監控解決方案

圖7參數設置畫面

海爲(wéi / wèi)空壓機系統遠程監控解決方案

圖8趨勢曲線畫面

海爲(wéi / wèi)空壓機系統遠程監控解決方案

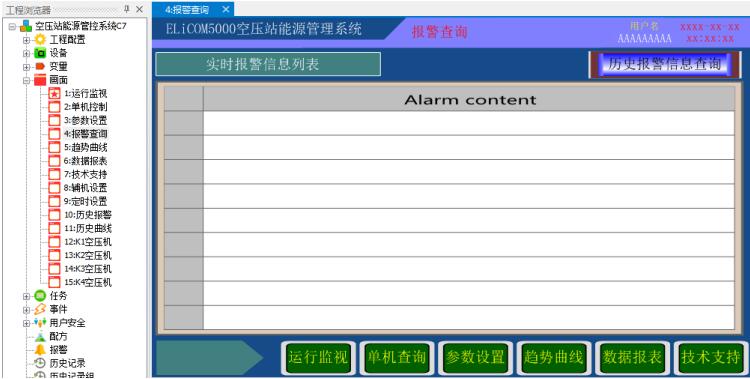

圖9報警畫面

五、方案總結

1. HMI支持海爲(wéi / wèi)雲平台，智能管理，支持雲端/ 手機端訪問控制，操作性強；

2. 集成Haiwell Cloud雲服務、内置Haiwell 雲引擎；讓訪問安全可靠，讓遠程安全放心；

3. 海爲(wéi / wèi)PLC 485通信支持不同波特率、不同協議、不同資料格式同時通信，通信程序不需要(yào / yāo)處理時序，大大節省了(le／liǎo)工程師的編程時間；

4. 現場選用以太網PLC，以太網PLC支持多個上位機同時訪問，同時以太網口也可以作爲(wéi / wèi)主站去訪問其他設備，可主可從，方便調試；

5. 通過海爲(wéi / wèi)觸摸屏還可以遠程對HMI程序進行上下載，固件升級，曆史數據記錄導出等操作；

6. 通過海爲(wéi / wèi)觸摸屏還可以遠程對PLC程序進行上下載，固件升級，監控和(hé / huò)PLC信息診斷。
