海爲(wéi / wèi)智慧公廁物聯網解決方案

2019-05-16 10:52:11 market 3729

作者：海爲(wéi / wèi)技術支持部

一(yī / yì ／yí)、行業背景

随着近幾年的“廁所革命”的口号的提出，智能廁所監管系統必定是将來的主流趨勢。然而現在智能廁所的普及相對比較低，加快建設智能廁所的步伐，搶占“廁所革命”的先機，是提升國家形象和(hé / huò)生活品質的不可缺失的一(yī / yì ／yí)環。海爲(wéi / wèi)雲智能廁所結合了(le／liǎo)物聯網、網絡傳輸、遠程控制等技術，使傳統廁所具備即時感知、準确判斷和(hé / huò)精确執行的能力，實現了(le／liǎo)對城市廁所的精細化管理，能夠爲(wéi / wèi)國民提供優質、高端、舒适的服務。

Haiwell（海爲(wéi / wèi)）智慧公廁解決方案

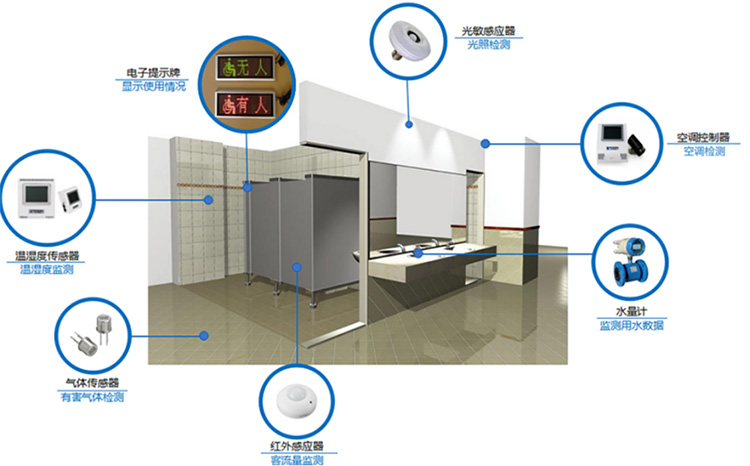

圖一(yī / yì ／yí) 智能公廁外觀圖

二、智能廁所監管系統的需求

智能廁所監控系統一(yī / yì ／yí)般分爲(wéi / wèi)以下環境監控、安防和(hé / huò)中央集控等這些方面；環境監控包括臭氣檢測、液位檢測、電量使用檢測和(hé / huò)水量使用檢測；安防應該滿足以下一(yī / yì ／yí)鍵報警、門鎖和(hé / huò)攝像頭監控；中央集控包括數據的整合、大屏顯示和(hé / huò)遠程管理等方面。

Haiwell（海爲(wéi / wèi)）智慧公廁解決方案

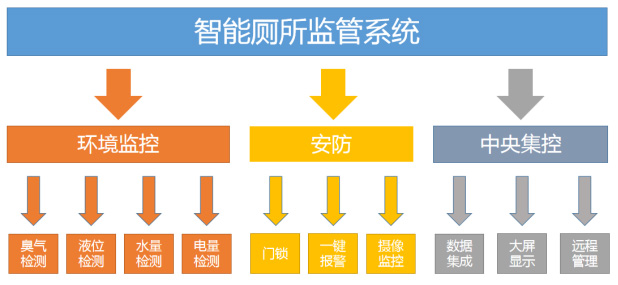

圖二系統構成

三、單個系統組網圖

Haiwell（海爲(wéi / wèi)）智慧公廁解決方案

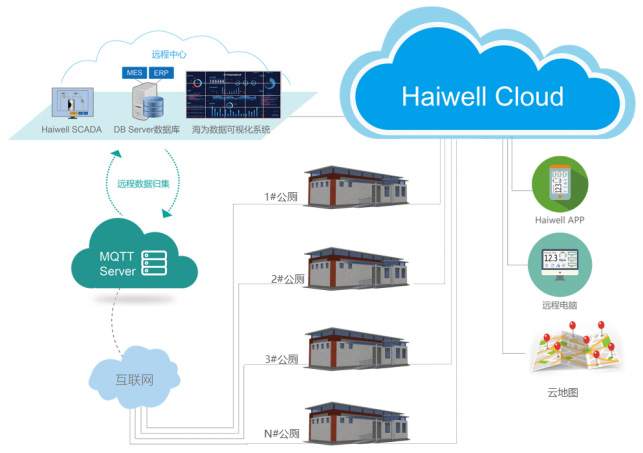

圖三單個系統組網圖

智能公廁系統主要(yào / yāo)由四部分構成：感知層、傳輸層、應用層和(hé / huò)終端層。

感知層：氣體濃度檢測器負責檢測公廁裏的硫化氫和(hé / huò)氨氣等惡臭氣體，檢測器會以模拟量形式輸出電流或者電壓信号；紅外傳感器用于檢測廁位當前是否有人使用；電表用于統計公廁運行時間内所消耗的電量；水表用于統計公廁運行時間内所消耗的水量；緊急按鈕：當人員在公廁内遇到緊急的情況則需要(yào / yāo)按下該按鈕，進行呼叫和(hé / huò)報警；
傳輸層：通過網絡或者串口方式對硬件系統的參數采集和(hé / huò)監控，以及通過Mqtt技術對數據進行遠程上報；

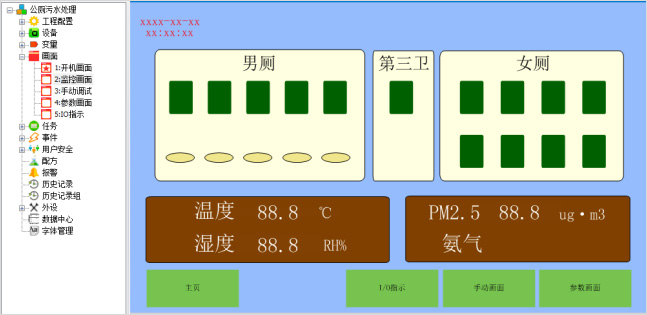

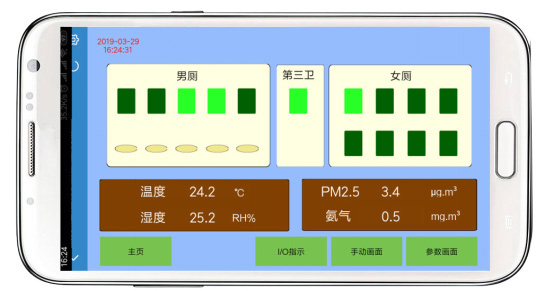

應用層：主要(yào / yāo)是智能公廁管理平台有海爲(wéi / wèi)組态軟件和(hé / huò)觸摸屏組成，組态軟件監控和(hé / huò)HMI監控硬件系統的采集參數和(hé / huò)實時修改系統運行參數，并對數據進行記錄和(hé / huò)分析系統實時數據；

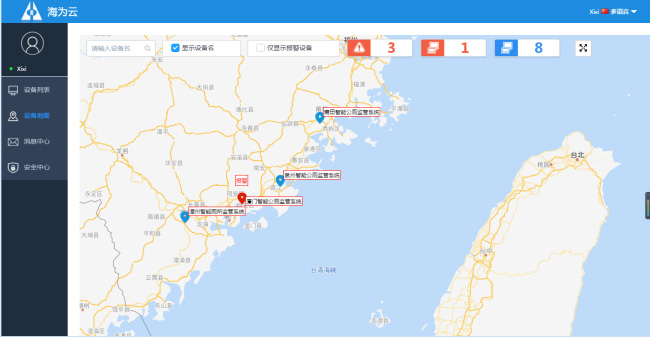

終端層：是指智能手機、ipad、電腦、PC機等，可以遠程訪問和(hé / huò)修改系統内設備實時運行數據和(hé / huò)及時查看當前和(hé / huò)曆史故障報警信息等。

四、方案組成

海爲(wéi / wèi)雲智慧公廁解決方案基于自身雲的集成。通過PLC主機、C系列觸摸屏、TVBOX、海爲(wéi / wèi)雲攝像頭、海爲(wéi / wèi)雲APP和(hé / huò)海爲(wéi / wèi)雲平台；主機下面搭載相應的設備，濕度傳感器、氣體傳感器、氣體傳感器一(yī / yì ／yí)鍵告警等數據傳至服務器或雲平台，再配合MQTT能将數據上傳傳到MQTT服務器上，數據庫再從MQTT服務器上提取數據，可以根據實際需求去開發出的遠程數據集中監控系統；實現對智能公廁智能管理，提高城市文明形象。

Haiwell（海爲(wéi / wèi)）智慧公廁解決方案
