/ Haiwell（海爲(wéi / wèi)）Q系列IPC串口管腳說明

Haiwell（海爲(wéi / wèi)）Q系列IPC串口管腳說明

2019-08-07 16:53:24 market 931

1、如何辨别Q系列IPC的RS232與RS485串口，RS232與RS485串口端口号如何對應？

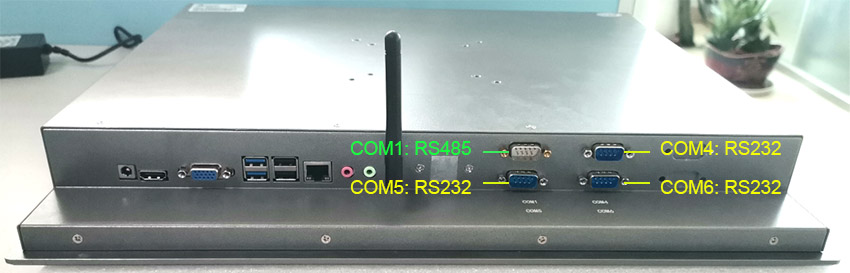

以上圖Q19爲(wéi / wèi)例，Q系列IPC帶有4個串口接口的通訊口：3個RS232口及1個485口。即三個藍色底色的串行接口爲(wéi / wèi)RS232接口，一(yī / yì ／yí)個白色底色的串行接口爲(wéi / wèi)RS485接口。

2、RS485串口管腳如何定義？

上述分析可知，白色底的爲(wéi / wèi)RS485口，在定義DB9端口中，引腳1爲(wéi / wèi)RS485 A+，引腳2爲(wéi / wèi)RS485 B-。

IPC出廠自帶一(yī / yì ／yí)個轉接端子，其定義如下：

DB9 Male(PIN)	輸出信号	RS-485半雙工接線
1	T/R+	RS-485(A+)
2	T/R-	RS-485(B-)
3	N/C	空
4	N/C	空
5	GND	地(dì / de)線
6	VCC	+5V備用電源輸入

3、RS232串口管腳如何定義？

标準DB9管腳定義，RS232我們使用2 3 5管腳。

DB9 Female(PIN)	RS-232C接口信号
1	保護地(dì / de)
2	發送數據SOUT(TXD)
3	接收數據SIN(RXD)
4	數據終端準備DTR
5	信号地(dì / de)GND
6	數據裝置準備DSR
7	請求發送RTS
8	清除發送CTS
9	響鈴指示RI
