海爲(wéi / wèi)跑台印花機無線通訊解決方案

2021-06-04 10:32:32 market 3596

作者：海爲(wéi / wèi)項目部

本文檔方案主要(yào / yāo)介紹跑台印花機無線通訊解決方案。以往常規想要(yào / yāo)實現對多台PLC或觸摸屏進行相互無線通訊，大多都是采用無線DTU的方式，但是通過DTU通訊，要(yào / yāo)先進行一(yī / yì ／yí)次設備通訊轉發，這樣大大加了(le／liǎo)通訊時間。本案例直接使用海爲(wéi / wèi)的觸摸屏帶WIFI型号觸摸屏，即可輕松的實現設備與設備間直接通訊，成功替換原DTU設備通訊方式，從而減少設備費用和(hé / huò)通訊時間，提高工作效率。同時海爲(wéi / wèi)HMI支持遠程手機APP和(hé / huò)網頁訪問，可以方便查看設備運行狀态和(hé / huò)産量，支持微信報警，及時發現設備異常情況，支持HMI和(hé / huò)PLC程序的遠程上下載，方便工程師遠程設備維護。

一(yī / yì ／yí)、海爲(wéi / wèi)跑台印花機動作邏輯分析

跑台印花機由印花小車、轉接車、多組導軌組成。

印花小車在導軌上緊靠導軌運行，小車根據限位開關進行印花操作，當小車在當前導軌刮印完成後，給轉接車發送轉接信号，待轉接車到達指定位置後，轉接車給小車發送前進指令。等待小車移動至轉接車後轉接車開始動作将小車移動至下一(yī / yì ／yí)個導軌平台，到達下一(yī / yì ／yí)個導軌平台後給小車發送前進刮印信号。

由于印花小車和(hé / huò)轉接車因導軌平台長度不固定，導緻隻能通過無線通信模式，原先采用的方案是小車或轉接車上的PLC通過通訊把信号發送給無線模塊，無線模塊在信号把發送給小車或轉接車上無線模塊再給小車或轉接車上的PLC，導緻有時候會出現通訊中斷或通訊繁忙導緻小車或轉接車不動作或動作延遲現象。

跑台印花機

基于上述問題，海爲(wéi / wèi)爲(wéi / wèi)客戶提供了(le／liǎo)通過海爲(wéi / wèi)帶WIFI觸摸屏通過WIFI進行無線TCP通訊的方式删除無線模塊使用，減少通訊信息多次轉發問題，并且直接通過觸摸屏之間無線通訊更加便于維護。

二、海爲(wéi / wèi)觸摸屏短距離無線通信分析

海爲(wéi / wèi)觸摸屏短距離無線通信可通過帶WIFI型号的觸摸屏實現。海爲(wéi / wèi)觸摸屏以太網通訊時，可以同時做主從站，這樣隻需講需要(yào / yāo)通訊的觸摸屏設備納入同一(yī / yì ／yí)個局域網，建立WIFI無線MODBUS TCP通訊既可。下面将簡單介紹海爲(wéi / wèi)HMI做以太網從站的軟件操作步驟：

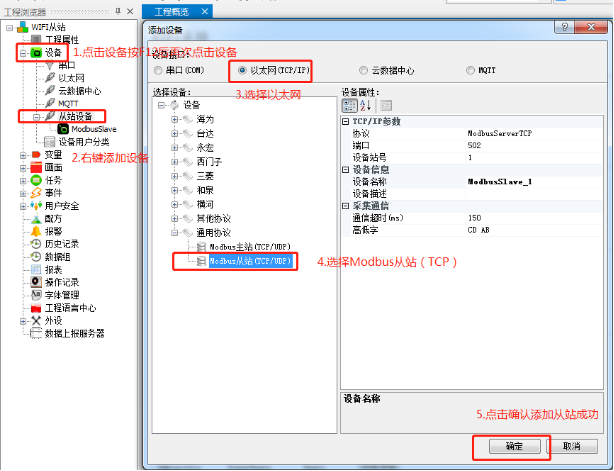

1. 從站建立：打開觸摸屏工程，點擊左側工程浏覽器中的設備，按F12即可看到從站設置，再次點擊設備即可看到從站設備選型，選擇從站設備右鍵新增MODBUS從站（TCP）。

從站建立

2. 從站地(dì / de)址變量建立，支持觸摸屏讀取的下端設備變量直接轉發作爲(wéi / wèi)從站地(dì / de)址，并且作爲(wéi / wèi)Modbus從站時，從站地(dì / de)址可以自己自定義，這樣對于一(yī / yì ／yí)些大型系統已經規劃好從站Modbus地(dì / de)址時，應用起來就更加方便。

從站地(dì / de)址變量建立

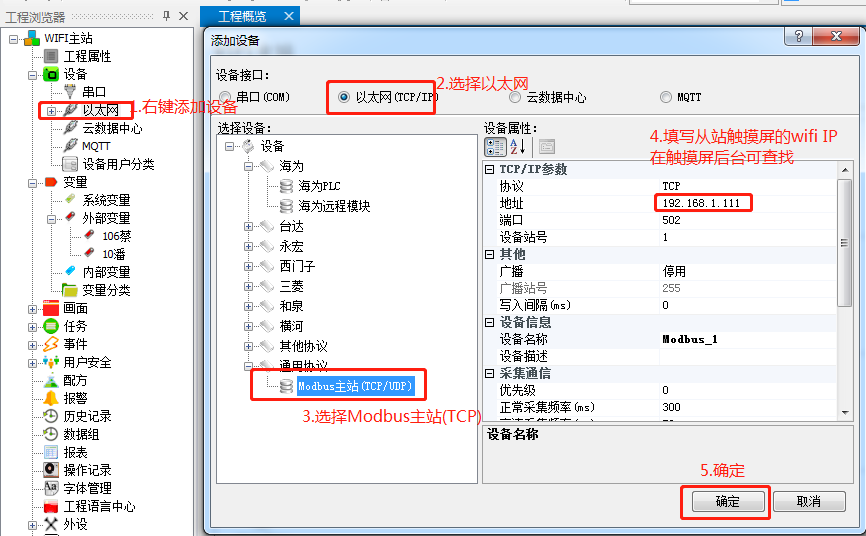

3. 建立讀取該從站設備的主站觸摸屏設備

建立主站設備

4. 建立讀取從站變量地(dì / de)址

建立從站設備讀取變量

當做主站的觸摸屏和(hé / huò)從站的觸摸屏接入同一(yī / yì ／yí)個局域網即可成功通訊，覆蓋範圍可以通過AP路由器的橋接方式進行覆蓋範圍的擴展。

三、工程截圖及運行視頻

1. 小車

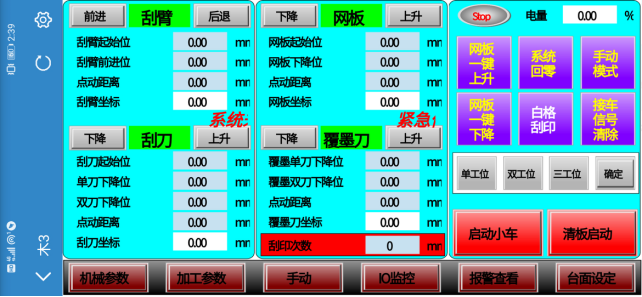

印花小車監控界面

印花小車PLC變量轉發從站地(dì / de)址設置

2. 轉接車

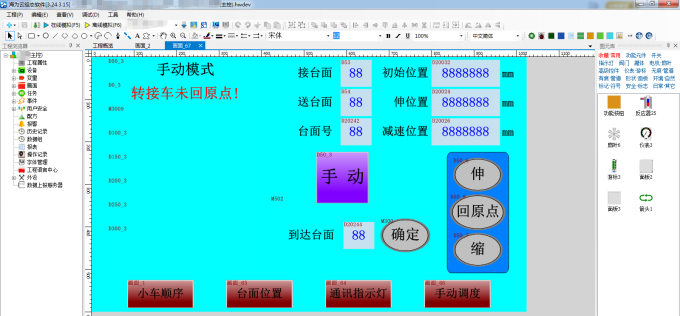

轉接車監控界面

轉接車PLC變量轉發從站地(dì / de)址設置

3. 設備運行視頻

四、海爲(wéi / wèi)跑車印花機遠程監控

海爲(wéi / wèi)物聯網雲HMI = 普通HMI + 物聯網關 + DTU，功能三合一(yī / yì ／yí)。跑車印花機選用的是海爲(wéi / wèi)C7S-W型号觸摸屏，支持通過局域網WIFI上網，隻要(yào / yāo)在原有局域網内接入網絡，即可進行遠程監控以及遠程更新觸摸屏工程和(hé / huò)PLC工程，方便遠程調試，讓技術“足不出戶”，決勝千裏之外。内置MQTT協議，爲(wéi / wèi)後續數據集中監控，連接數據庫或者工廠MES系統提供軟硬件支持。

遠程訪問小車畫面
