一(yī / yì ／yí)、概述
油田注水監控項目就工程本身來說并不複雜，主要(yào / yāo)是監控油田注水系統各部分設備的運行情況和(hé / huò)工藝參數，包括壓力、溫度、流量、電壓、電流等，根據各參數的情況設定報警并保護設備安全。
項目特點：模拟量點多（本例子項目88個點），監控點比較分散
項目要(yào / yāo)求：
1、系統穩定可靠
2、強大的通訊擴展能力
3、系統實時性高
4、成本低廉
5、實施簡單、施工周期短
6、通過組态軟件顯示監測參數,88個點達到上限或下限時都需要(yào / yāo)報警,其中27點達到下下限或上上限時,需要(yào / yāo)緊急停機
7、2台上位機同時監控工作，各自獨立，1台計算機故障不會影響對系統的監控
二、控制系統的選擇
可以使用的控制系統有很多，也有許多成功的案例，一(yī / yì ／yí)般來說主要(yào / yāo)有：PLC系統、數據采集系統、單片機系統
PLC系統：對一(yī / yì ／yí)般小型PLC是無法實現本項目，因爲(wéi / wèi)模拟量點比較多且要(yào / yāo)求很強的通訊擴展功能，因此目前多采用中型PLC，如S7-300。缺點是成本比較高
數據采集系統：具有很強的擴展能力，非常适合分散遠程安裝，如亞當模塊。缺點是實時性不足，控制能力弱
單片機系統：專爲(wéi / wèi)系統開發，缺點是靈活性不足，擴展能力弱
選用Haiwell(海爲(wéi / wèi))PLC的理由
1、Haiwell(海爲(wéi / wèi))PLC通過CE認證系統穩定可靠，且性價比高節省投資成本
2、編程簡單方便，通過内置仿真器仿真運行調試程序大大縮短了(le／liǎo)現場調試時間
3、海爲(wéi / wèi)模拟量模塊既可以本地(dì / de)并行擴展，也可以分散遠程安裝作爲(wéi / wèi)遠程IO使用，不受AI/AO點數的擴展限制，完全可以實現對大點數系統的控制。
4、海爲(wéi / wèi)PLC支持5個通訊口，系統實時性高，通訊量的大小不影響程序的運行速度，程序的大小不影響通訊的速度，所有通訊由單指令完成，可以同時得電運行而不用考慮通訊端口沖突、發送接收控制、通訊中斷處理等問題，而且具有對每個節點通訊故障的報警功能。
三、系統網絡圖
PLC配置：（8*DI 32*DO 88*AI 3個通訊口）
1、主機：HW-S16S2R 1台
2、AI模塊：HW-S08AI 11台
3、DO模塊：HW-H36DOR 1台
4、擴展通訊模塊：HW-H01RS 1台

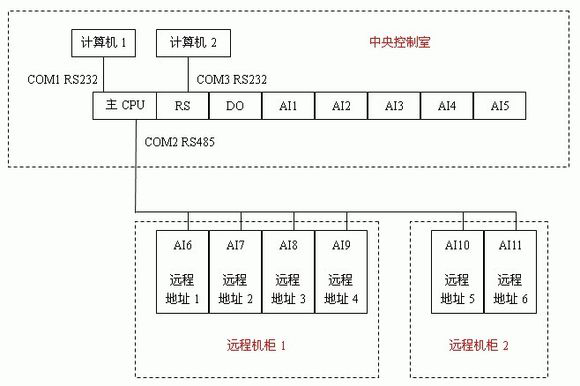

網絡圖如下：
四、部分程序說明

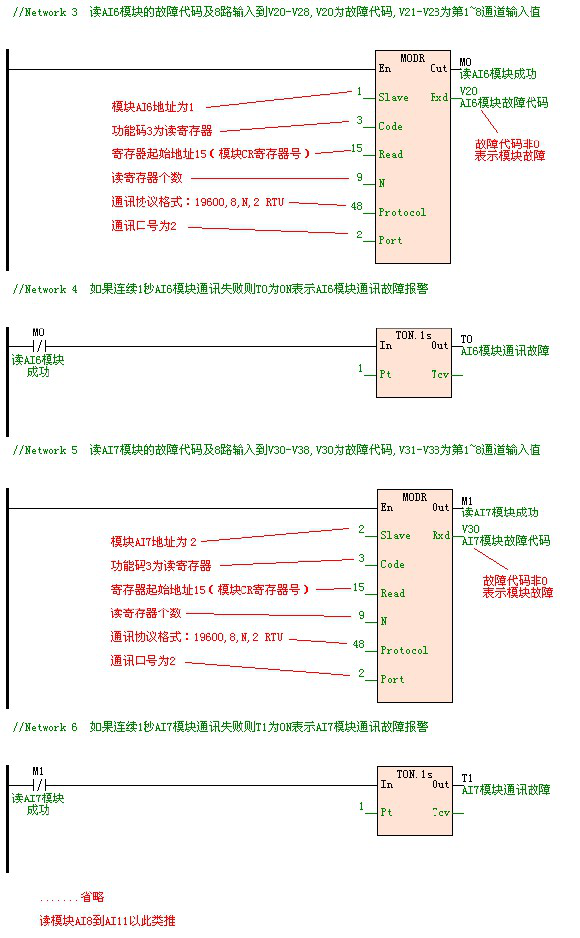

1、遠程IO采集及遠程站故障報警：使用Modbus讀指令MODR将每個遠程IO模塊的8個通道值及故障代碼讀到PLC主機中，故障代碼非0則報模塊故障，與模塊通訊失敗連續1秒則報與該模塊通訊失敗.

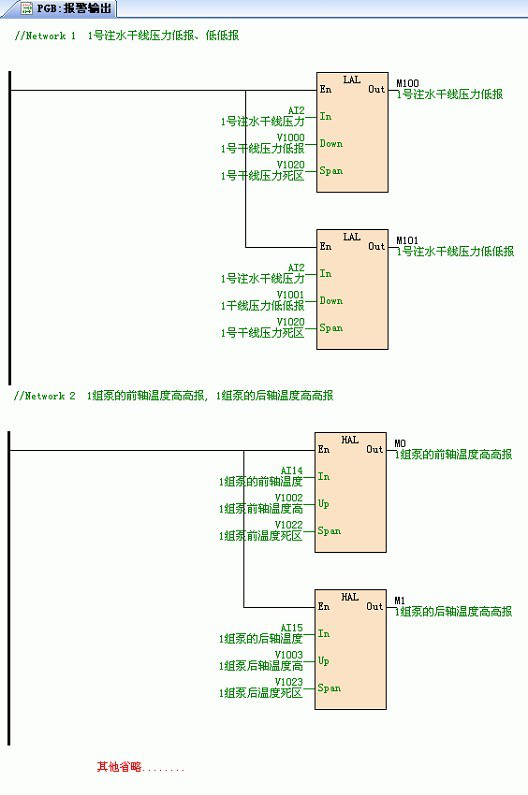

2、高報、高高報、低報、低低報：海爲(wéi / wèi)PLC提供了(le／liǎo)高限報警HAL和(hé / huò)低限報警LAL指令，2條高報實現高高報，2條低報實現低低報，HAL和(hé / huò)LAL指令與一(yī / yì ／yí)般比較指令不同，它帶死區功能避免了(le／liǎo)數值波動引起的報警頻繁跳動。
3、上位機軟件：可以使用組态軟件，亦可使用海爲(wéi / wèi)免費的通訊控件自己編寫監控程序。組态一(yī / yì ／yí)次可以分别安裝在計算機1和(hé / huò)計算機2中，實現同時監控
