一(yī / yì ／yí)、海爲(wéi / wèi)PLC通訊特點：
1、内置多種通訊協議：Haiwell PLC各種型号的主機都内置Modbus RTU/ASCII協議、自由通訊協議以及海爲(wéi / wèi)公司的HaiwellBus高速通訊協議；
2、通訊端口可擴展：Haiwell PLC各種型号的主機均自帶2個通訊口（一(yī / yì ／yí)個爲(wéi / wèi)RS-232，另一(yī / yì ／yí)個爲(wéi / wèi)RS-485），用通訊擴展模塊可擴展至5個通訊口，每個通訊端口均可用于用于編程和(hé / huò)聯網，通訊端口相互獨立，均可作爲(wéi / wèi)主站也可作産從站；
3、極爲(wéi / wèi)便利的通訊指令系統：使您無論使用何種通訊協議都隻需一(yī / yì ／yí)條通訊指令便可完成複雜的通訊功能，編程簡單而程序簡潔，無須再爲(wéi / wèi)通訊端口沖突、發送接收控制、通訊中斷處理等問題煩惱，可以在程序中混合使用各種協議輕松完成您所需的各種數據交換；
二、北京捷麥G100
GSM短信模塊通訊協議介紹

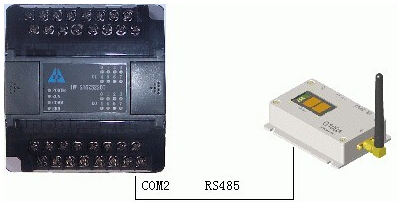

1、海爲(wéi / wèi)PLC與北京捷麥G100 GSM短信模塊的連接如下圖：
2、電話号碼的表示
數據包中用6 個8 位二進制字節表示電話号碼，每個字節中高4 位和(hé / huò)低4 位均用BCD 碼表示1 位十進制的電話号碼，這樣每個字節可表示兩位電話号碼，6 個字節共可表示12 位電話号碼，因現行的電話号碼均爲(wéi / wèi)11 位，而6 字節能表示12 位十進制的BCD 數，所以在傳輸數據表示電話号碼時要(yào / yāo)将電話号碼的前面補0 以湊足12 位。
假設電話号碼是13501237654，轉換成6字節BCD 碼後變爲(wéi / wèi)01H│35H│01H│23H│76H│54H。
3、讀取短信命令：$AAR(CR)
功能：讀GSM模塊收到的數據。
語法結構：$AAR
$ ——定義符（24H）
R ——讀數據标識符（52H）
AA——2 位16 進制數的模塊地(dì / de)址：從00 到FF。長度2 字節。
(CR) ——(0DH)
響應：
有效響應：！AA(long) (data) (cr)
無效響應：？AA (cr)
沒有響應：語法錯誤／通信失敗／地(dì / de)址錯誤
！——有效響應的定義符（21H）
？——無效響應的定義符（3FH）
AA——2 位16進制數的模塊地(dì / de)址，長度2 字節。
(long)——單字節數據的長度最長爲(wéi / wèi)FFH。00H 表示無數據。
(data)——以字節爲(wéi / wèi)單位的數據，數據的長度由決定，内容：字頭D7H + 1字節數據長度UDL + 6字節源電話号碼STA + 數據UD + 6字節發送時間DATE
UDL：接收到的除包頭D7H 以外總的數據長度。包括STA,UD 和(hé / huò)它本身的字節長度，因STA 和(hé / huò) UDL 的字節長度一(yī / yì ／yí)般是固定的，即固定爲(wéi / wèi)1+6=7 個字節，所以其長度可由如下公式計算UDL 數值=1+6+UD 長度。接收方收到的時間字節DATE 不包含在内
SOA：發送方的電話号碼，即源地(dì / de)址。
UD：發送方發送的有效數據。其總長度小等于140 個字節。
DATE：短信中心收到短信的時間，也就是發送方發送短信的時間。共6 個字節的BCD 碼，依次是年、月、日、時、分、秒。UDL 的數值并不包含這6 個字節。
(cr) ——（0DH）
例：假設讀取地(dì / de)址是00的G100模塊中的短信，模塊中的短信内容爲(wéi / wèi)“1111”（31H│31H│31H│31H,共4個字節），發送方的電話号碼（源地(dì / de)址）是13912070425，發送時間是2003-08-12 13:21:21。
發送指令：$00R(cr)——24H│00H│00H│52H│0DH
模塊返回：21H│00H│00H│12H│D7H│0BH│01H│39H│12H│07H│04H│25H│31H│31H│31H│31H│03H│08H│12H│13H│21H│21H│0DH
4、發送短信命令：$AAW(long)
(data)
功能：發送短信。
語法結構：$AAW(long)(data)(cr)
$ ——定義符（24H）
AA——2 位16進制數的模塊地(dì / de)址：從00 到FF。長度2 字節。
W ——寫數據标識符（57H）
(long) ——單字節數據的長度最長爲(wéi / wèi)FFH。00H 表示詢問發送緩沖區是否空見9.5。
(data)——以字節爲(wéi / wèi)電位的數據，數據的長度由決定，内容：字頭D7H + 1字節數據長度UDL + 6字節目的電話号碼STA + 數據UD
UDL：要(yào / yāo)發送的除包頭D7H 以外總的數據長度。包括STA,UD 和(hé / huò)它本身的字節長度，因STA 和(hé / huò) UDL 的字節長度一(yī / yì ／yí)般是固定的，即固定爲(wéi / wèi)1+6=7個字節，所以其長度可由如下公式計算UDL 數值=1+6+UD 長度。
STA：接收方的電話号碼，即目的地(dì / de)址。号碼需要(yào / yāo)進行格式轉換。
UD：您需要(yào / yāo)發送的有效數據。其總長度小等于140 個字節。
(cr) ——（0DH）
響應：無
例：假設通過地(dì / de)址是00的G100模塊發送短信“OK”（00H│4FH│00H│4BH共4個字節），接收方的電話号碼（目的地(dì / de)址）是13912070425
發送數據串如下：
24H│00H│00H│57H│0DH│D7H│0BH│01H│39H│12H│07H│04H│25H│00H│4FH│00H│0BH│0DH
三、海爲(wéi / wèi)PLC與北京捷麥G100 GSM短信模塊通訊程序
因爲(wéi / wèi)北京捷麥G100 GSM短信模塊采用廠商自主通訊協議，所以海爲(wéi / wèi)PLC采用自由協議與其通訊，爲(wéi / wèi)了(le／liǎo)方便理解，将要(yào / yāo)發送是數據串按字節存放在寄存器中，以低字節模式發送即使用COMM.LB指令。
例子完成每100mS讀一(yī / yì ／yí)次短信，如果收到正确的短信“0000”或“1111”則回複一(yī / yì ／yí)條短信：
讀短信命令放在“初始寄存器表”中（寄存器V1000-V1004），随程序一(yī / yì ／yí)起下載到PLC中。
V1000：24H V1001：00H V1002：00H V1003：52HV1004：0DH
發短信命令放在“初始寄存器表”中（寄存器V1100-V1117），随程序一(yī / yì ／yí)起下載到PLC中。
V1100：24H V1101：00H V1102：00H V1103：57HV1104：0DH
V1105：D7H V1106：0BH V1107：01H V1108：39HV1109：12H
V1110：07H V1111：04H V1112：25H V1113：00HV1114：4FH
V1115：00H V1116：0BH V1117：0DH
要(yào / yāo)比較的短信内容存在寄存器V1200-V1203中，如果短信内容等于“1111”或“0000”則回複短信“OK”。
短信内容“1111”：V1200：3131H V1201：3131H
短信内容“0000”：V1202：3030H V1203：3030H

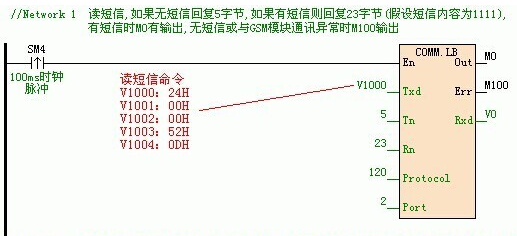

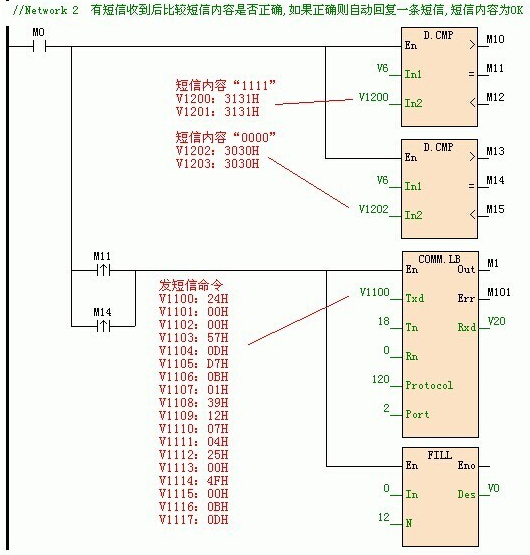

程序圖如下：

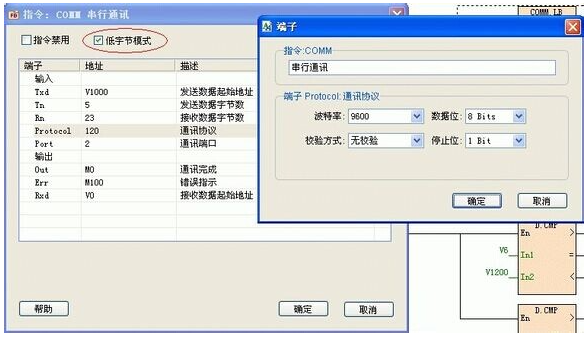

COMM自由通訊指令自帶通訊協議格式定義端子Protocol，可以通過雙擊COMM指令，以配置方式輸入，如下圖：
