作者：廈門海爲(wéi / wèi)科技有限公司
在做溫度控制時經常需要(yào / yāo)将溫度進行分段曲線控制，這種控制一(yī / yì ／yí)般使用帶30段（也有60段）溫度曲線功能的溫控表實現，1路溫度用1塊帶編程功能的溫控表，20路用20塊溫控表。這種方式成本比較高，如果用PLC編程來實現溫度曲線則編程比較複雜。
海爲(wéi / wèi)PLC提供了(le／liǎo)一(yī / yì ／yí)條TTC（溫度曲線控制指令）可以很方便實現任意段溫度曲線的生成，配合FTC（模糊溫度控制）輕松實現多路多段曲線溫度控制。
下面用一(yī / yì ／yí)個實際項目介紹一(yī / yì ／yí)下這個用法：20路溫度每路用12段曲線控制
以第一(yī / yì ／yí)路溫度控制爲(wéi / wèi)說明：
12段溫度曲線是：
第1段：從30°到800°升溫，時間60分鍾
第2段：從800°到800°保溫，時間20分鍾
第3段：從800°到790°降溫，時間30分鍾
第4段：從790°到775°降溫，時間30分鍾
第5段：從775°到755°降溫，時間45分鍾
第6段：從755°到700°降溫，時間30分鍾
第7段：從700°到650°降溫，時間30分鍾
第8段：從650°到600°降溫，時間30分鍾
第9段：從600°到550°降溫，時間30分鍾
第10段：從550°到450°降溫，時間30分鍾
第11段：從450°到350°降溫，時間30分鍾
第12段：從350°到30°降溫，時間60分鍾
建立一(yī / yì ／yí)個“第1路12段溫度曲線”初始寄存器值表，将這12段溫度曲線（每段曲線用3個寄存器，共用36個寄存器）存放進去，占用V1000-V1035這36個停電保持寄存器，初始寄存器值表中的值會在程序下載時自動一(yī / yì ／yí)起下載到PLC。
因爲(wéi / wèi)FTC指令PV（測量值）/SV（設定值）是0.1度精度的單位，所以30°到800°表示爲(wéi / wèi)300到8000，其他段依此類推，TTC指令的時間是以秒爲(wéi / wèi)單位，所以60分鍾表示爲(wéi / wèi)3600秒，TTC指令内部是以時間中斷自動計算，所以TTC生成的曲線精度與程序的掃描周期大小無關。
“第1路12段溫度曲線”初始寄存器值表如下：
第1段：V1000=300，V1001=8000，V1002=3600（時間秒）
第2段：V1003=8000，V1004=8000，V1005=3600（時間秒）
第3段：V1006=8000，V1007=7900，V1008=3600（時間秒）
第4段：V1009=7900，V1010=7750，V1011=3600（時間秒）
第5段：V1012=7750，V1013=7550，V1014=3600（時間秒）
第6段：V1015=7550，V1016=7000，V1017=3600（時間秒）
第7段：V1018=7000，V1019=6500，V1020=3600（時間秒）
第8段：V1021=6500，V1022=6000，V1023=3600（時間秒）
第9段：V1024=6000，V1025=5500，V1026=3600（時間秒）
第10段：V1027=5500，V1028=4500，V1029=3600（時間秒）
第11段：V1030=4500，V1031=3500，V1032=3600（時間秒）
第12段：V1033=3500，V1034=300，V1035=3600（時間秒）

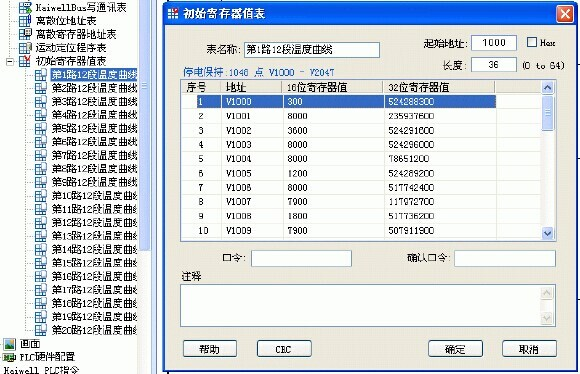

如圖：
依次建立第2到第20路溫度的12段曲線對應的初始寄存器值表。

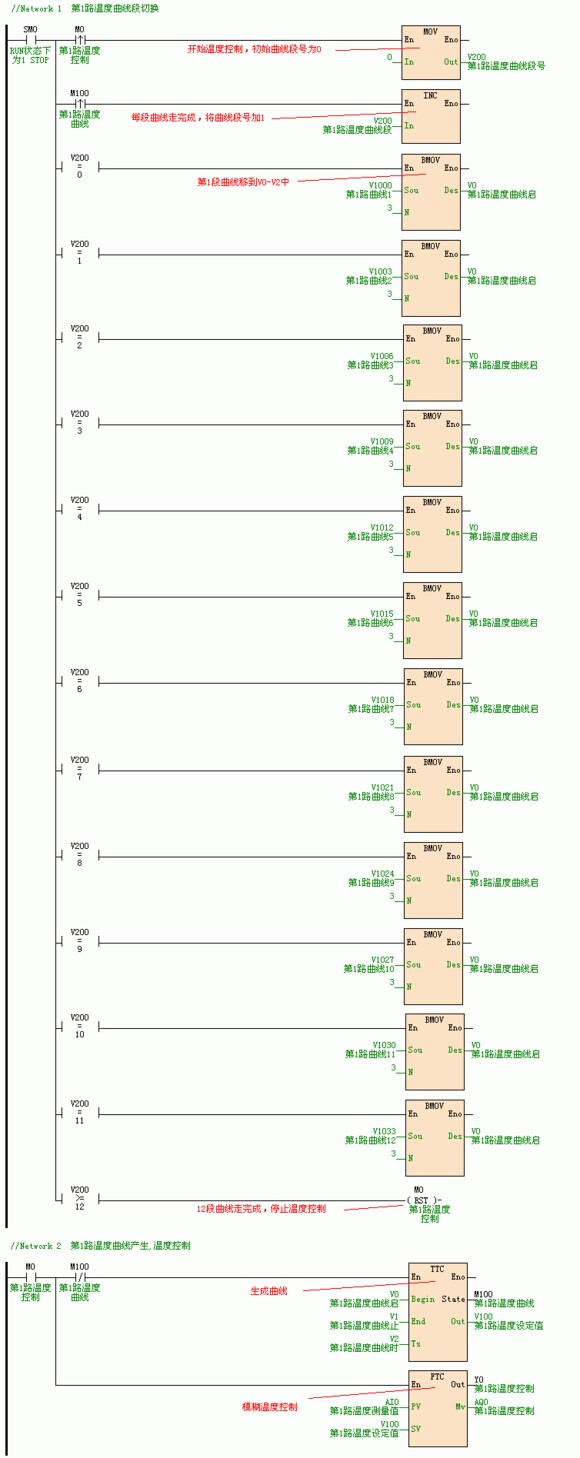

其中第一(yī / yì ／yí)路溫度12段曲線控制的源程序如下：（其他19路以此類推，每路2個網絡完成）
