作者：廈門海爲(wéi / wèi)科技有限公司
一(yī / yì ／yí)、海爲(wéi / wèi)ＰＬＣ正弦波輸出
在ＰＬＣ程序中做正弦波的輸出就是：ＰＬＣ寄存器的值随時間的推移，按正弦波的變化規律而變化的一(yī / yì ／yí)種求法（周期和(hé / huò)幅值可設定）。然而時間增量的大小決定着寄存器值變化的快慢，利用系統16us精度的時間來處理可以達到毫秒級變化。該例可設定的周期與幅值分别爲(wéi / wèi)：７－１２秒和(hé / huò)５－３０。

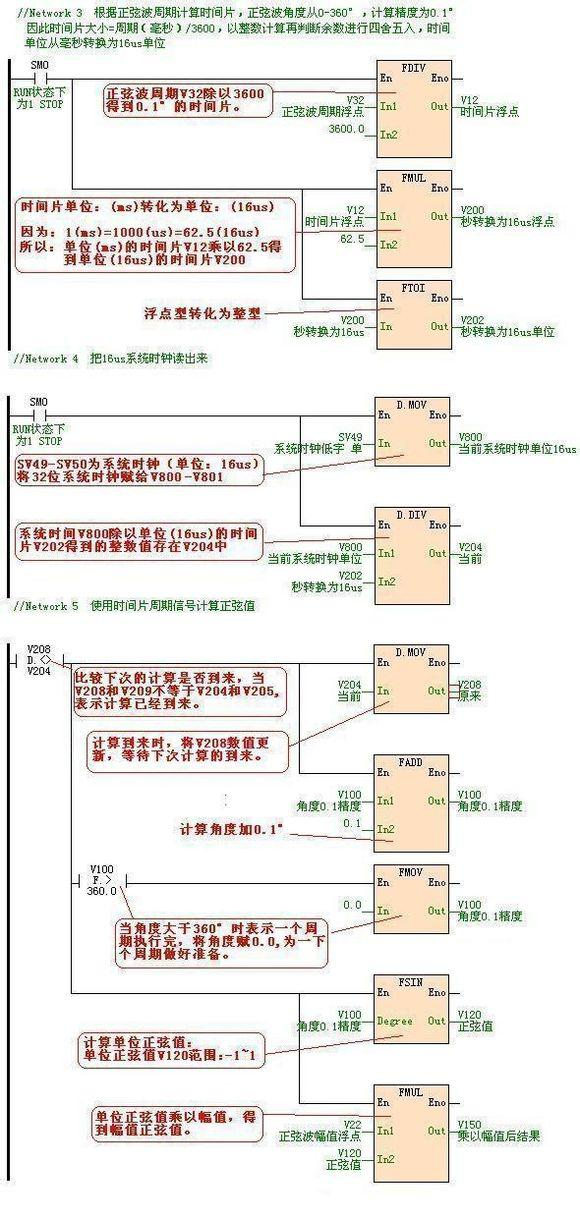

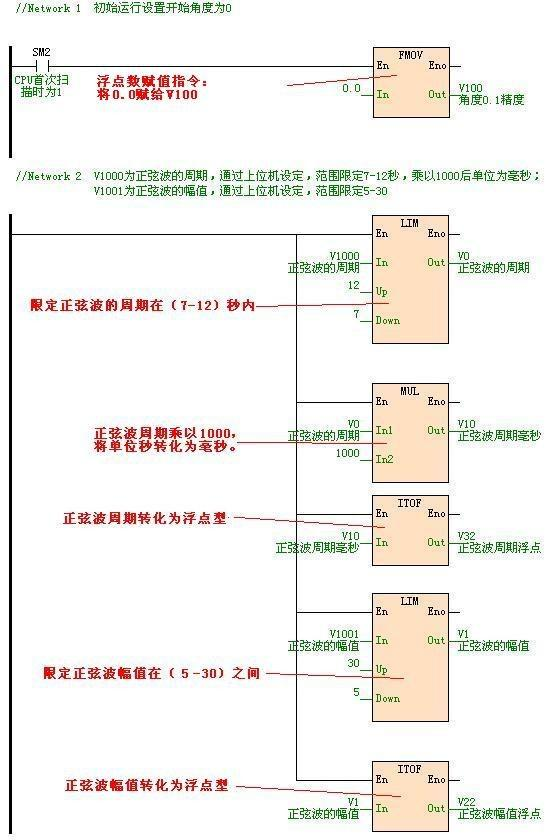

正弦波輸出的程序示例如下圖所示：
二、總結
１、當周期設成７秒時，那麽一(yī / yì ／yí)個時間片約等于1.94毫秒（7s*1000/3600≈1.94ms），也就是每1.94毫秒就要(yào / yāo)更新一(yī / yì ／yí)次數值。1.94毫秒如此短的時間内就可更新一(yī / yì ／yí)次，沒有利用16us單位的系統時間是不可能做到。
２、利用“比較開關”來判斷是否執行正弦值的更新比用“邊沿觸發”來執行，會更加的及時，能有效減少因邊沿産生而掃描剛過之間的時差要(yào / yāo)等到下一(yī / yì ／yí)個掃描周期才能執行，進而能及時地(dì / de)更新數值，減少掃描周期對數值更新的影響。
３、本示例正确執行的條件爲(wéi / wèi)：掃描周期<時間片，如：當周期設成７秒時，時間片約等于1.94毫秒，掃描周期應小于1.94毫秒。
