Haiwell（海爲(wéi / wèi)）物聯終端與和(hé / huò)泉PLC以太網透傳教程

2020-06-12 14:44:16 market 1686

1. 物聯終端與和(hé / huò)泉PLC通訊

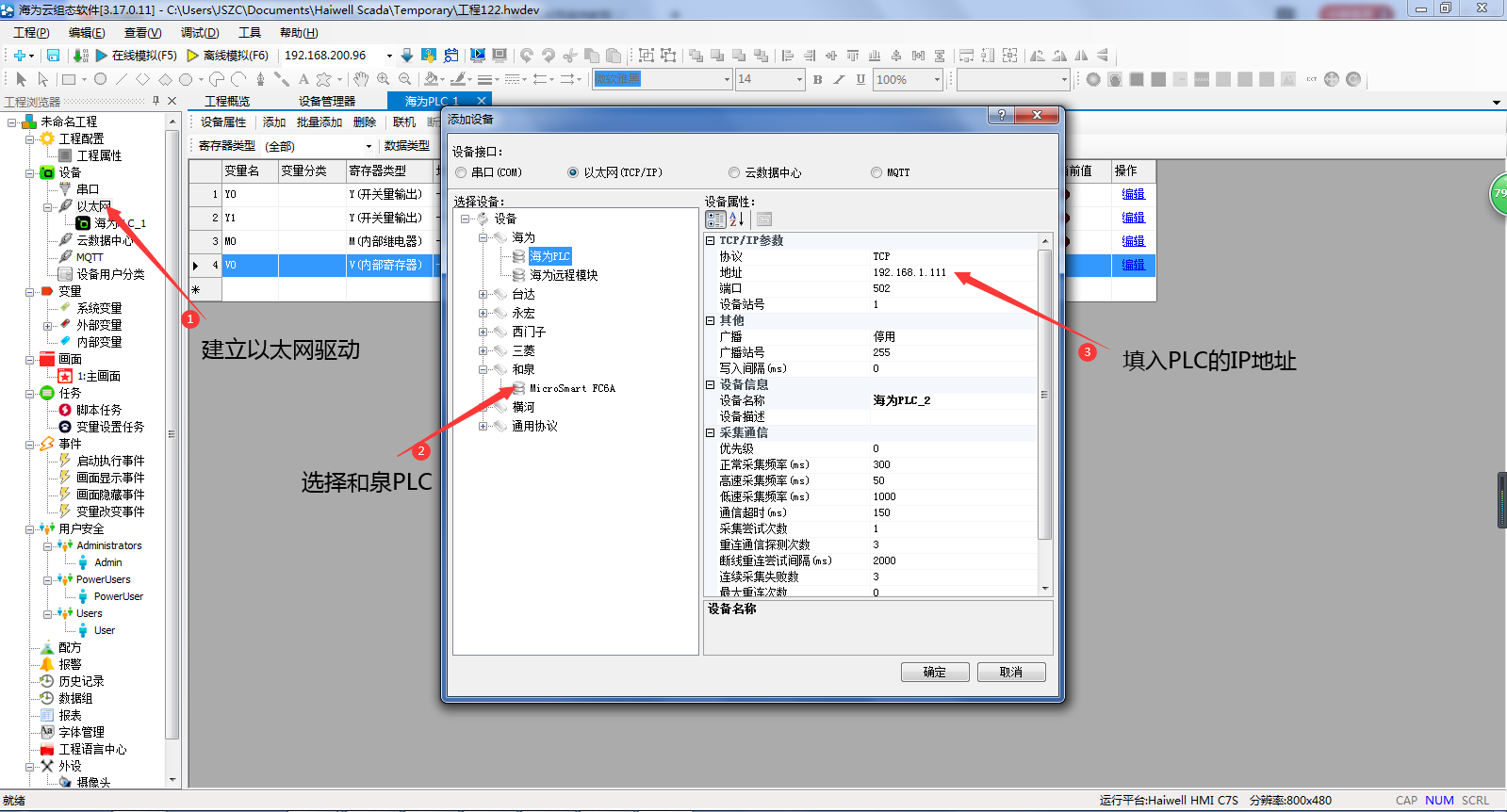

打開組态工程，并先建立和(hé / huò)泉以太網驅動，并填上對應的和(hé / huò)泉PLC的IP地(dì / de)址(進行透傳之前，必須跟PLC先通訊上)

和(hé / huò)泉1.png

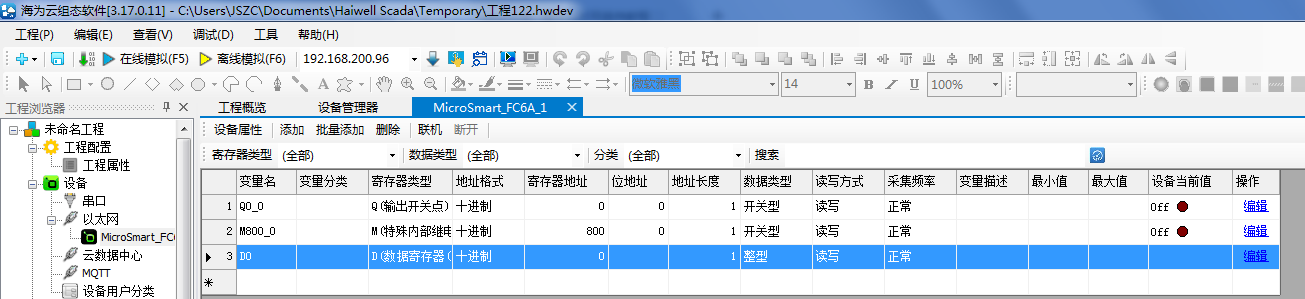

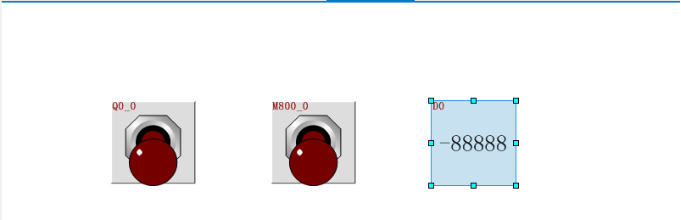

點擊添加變量，根據自己需求建立變量（如果有需要(yào / yāo)建立連續變量，可以添加批量建立），并綁定對應對應圖元

和(hé / huò)泉2.png

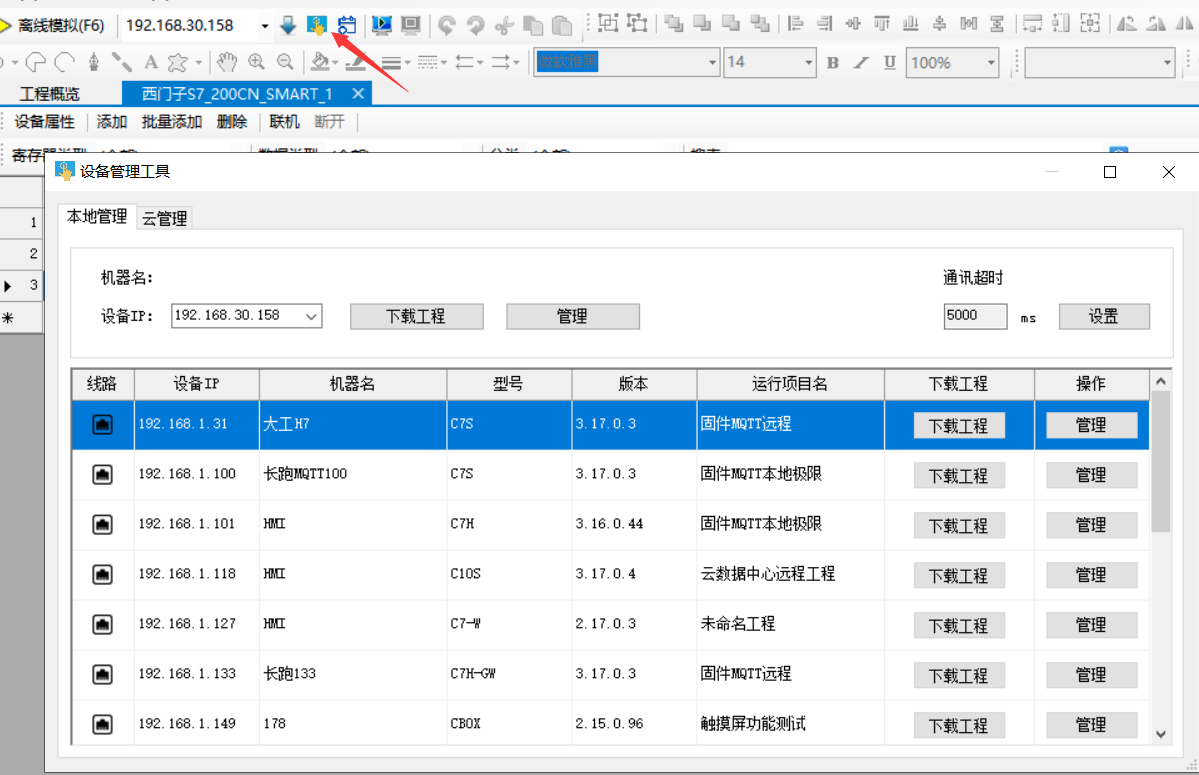

點擊設備管理器-并選擇對應的物聯設備下載工程

和(hé / huò)泉3.png

谷歌浏覽打開訪問查看當前Hmi-并操作它（确保跟物聯終端與PLC通訊上）

和(hé / huò)泉4.png

2.物聯終端與和(hé / huò)泉PLC ——遠程透傳

第一(yī / yì ／yí)步：在組态軟件工具裏的打開數據透傳工具

和(hé / huò)泉5.png

第二步：輸入賬号密碼-登入雲賬戶

和(hé / huò)泉6.png

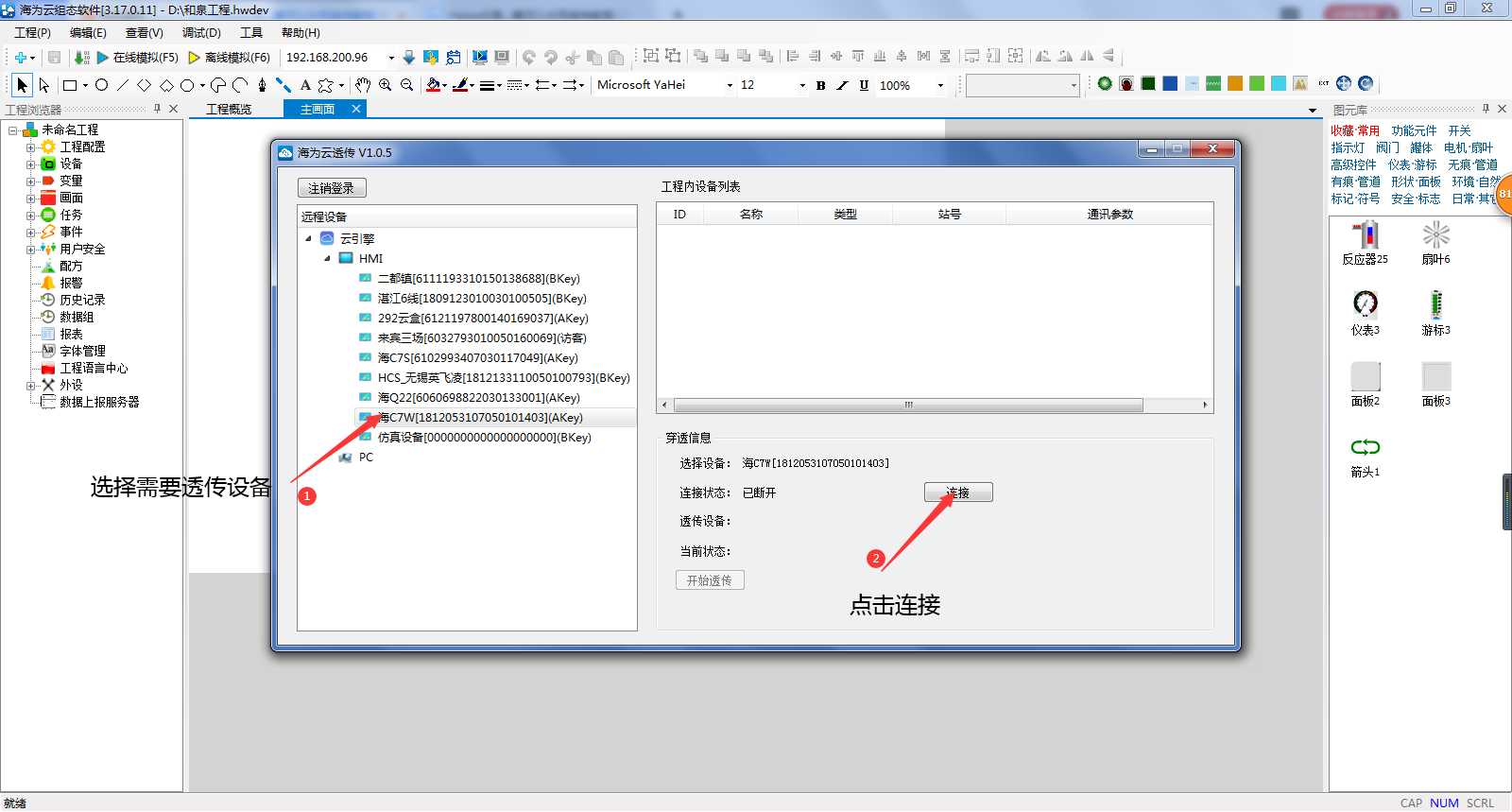

第三步：選中對應的物聯設備-并連接設備

和(hé / huò)泉7.png

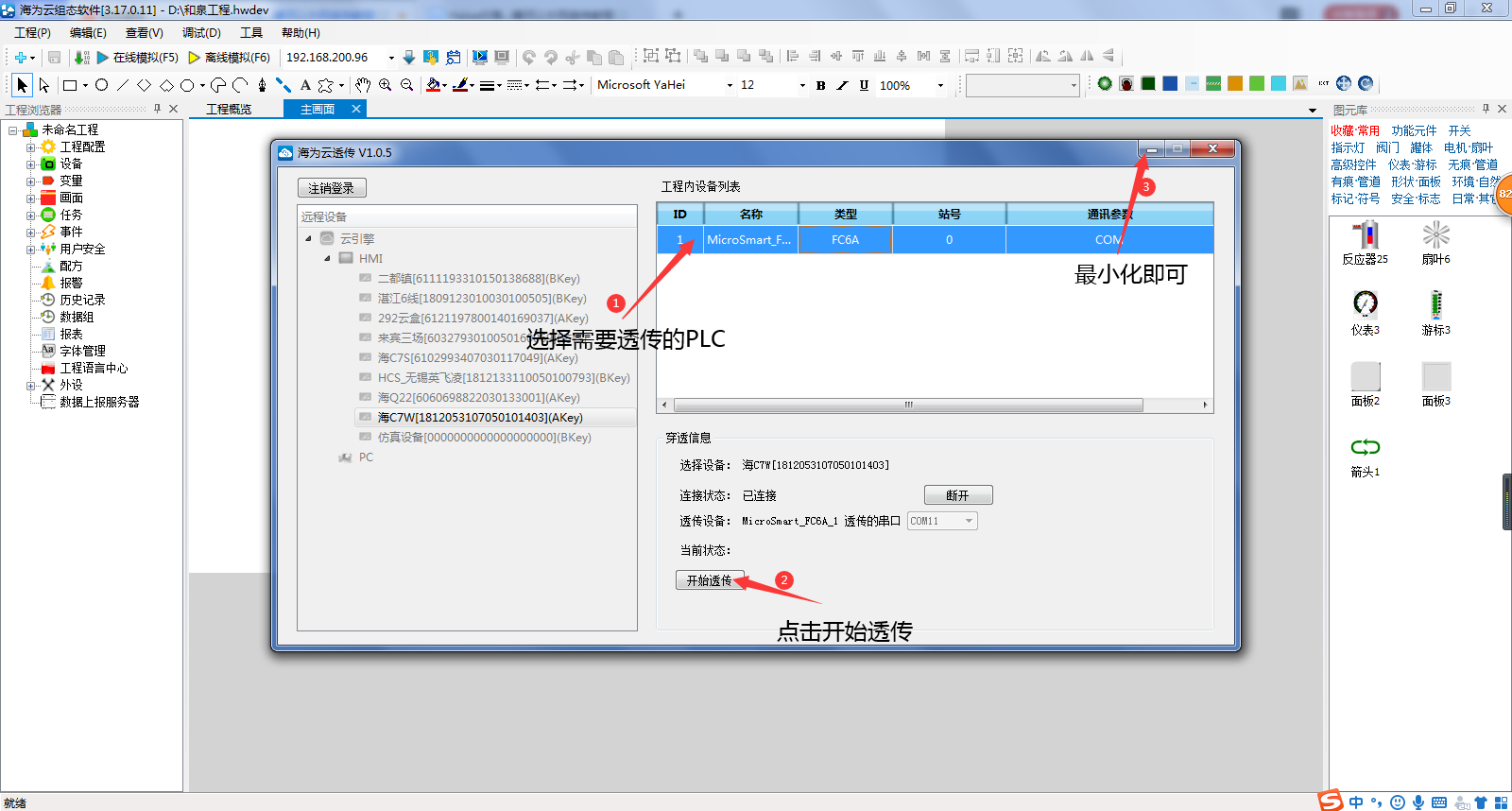

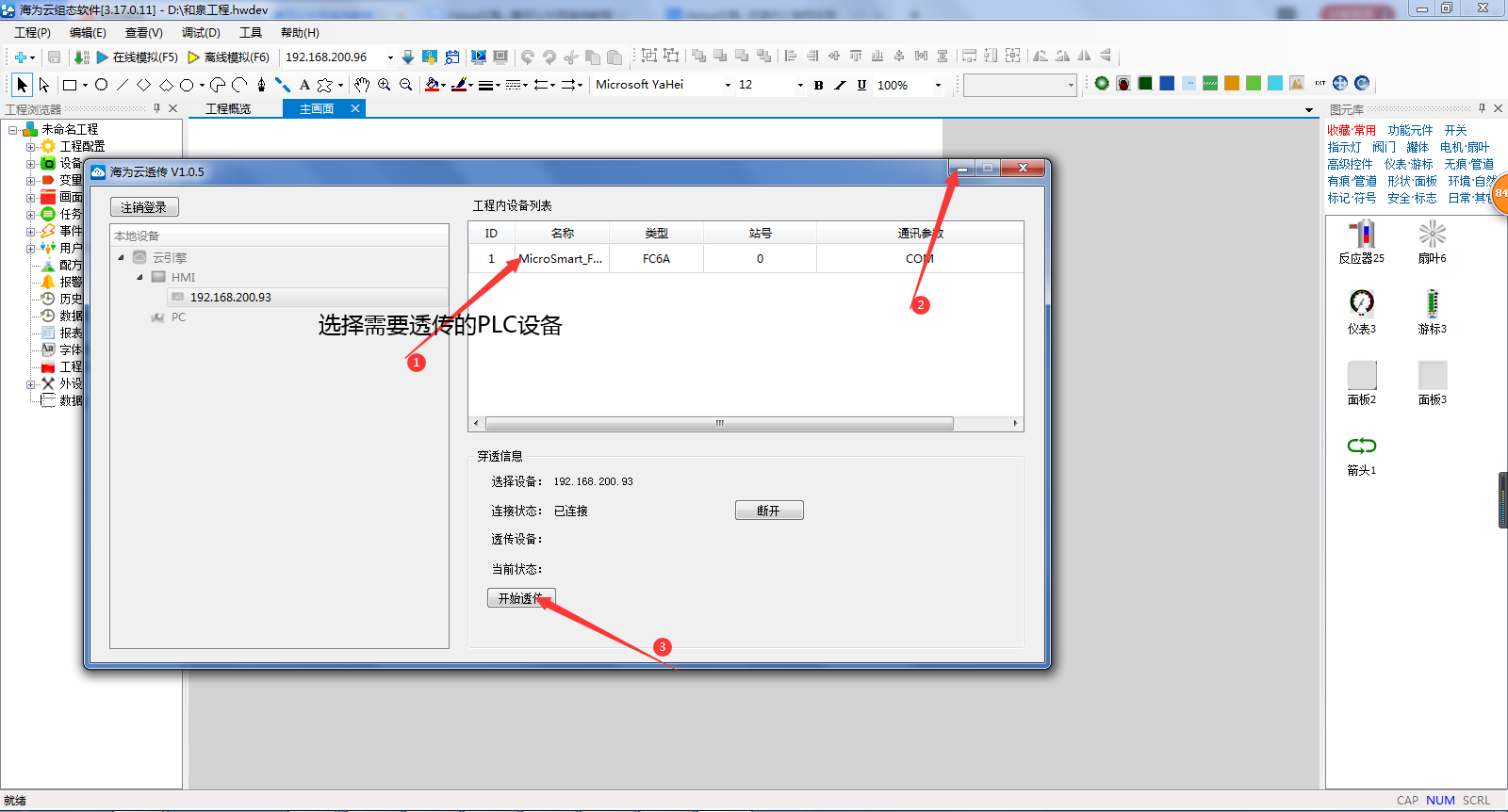

第四步：然後選擇需要(yào / yāo)透傳plc，點擊開始透傳，最後最小即可。

和(hé / huò)泉8.png

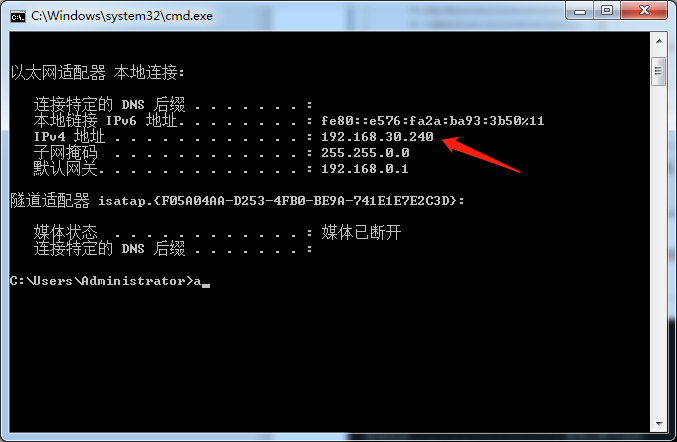

第六步：按下Win+R輸入cmd，并在後台輸入ipconfig，我們就可以獲取到本機IP(透傳時，要(yào / yāo)使用到本機IP地(dì / de)址）

和(hé / huò)泉9.png

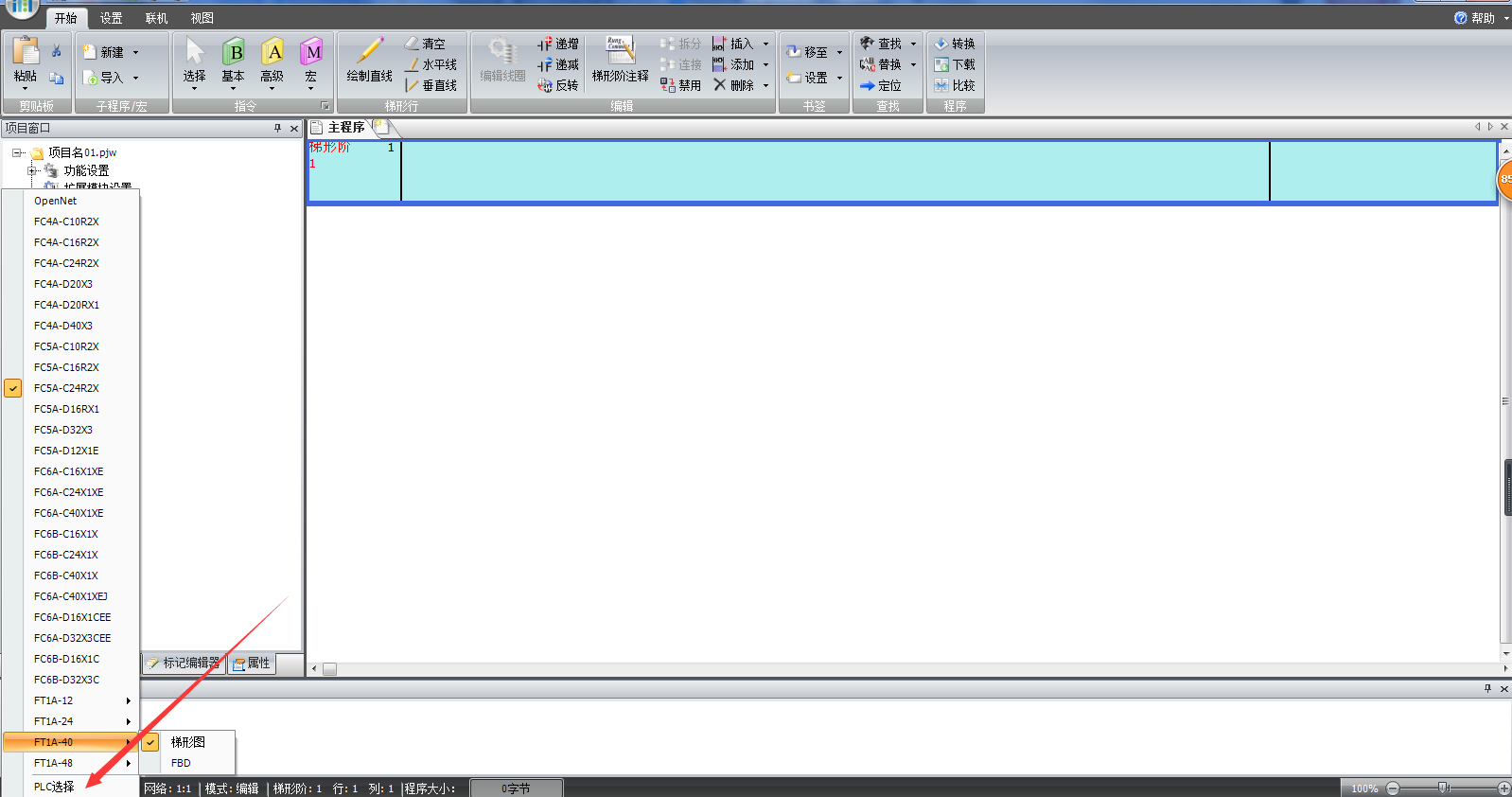

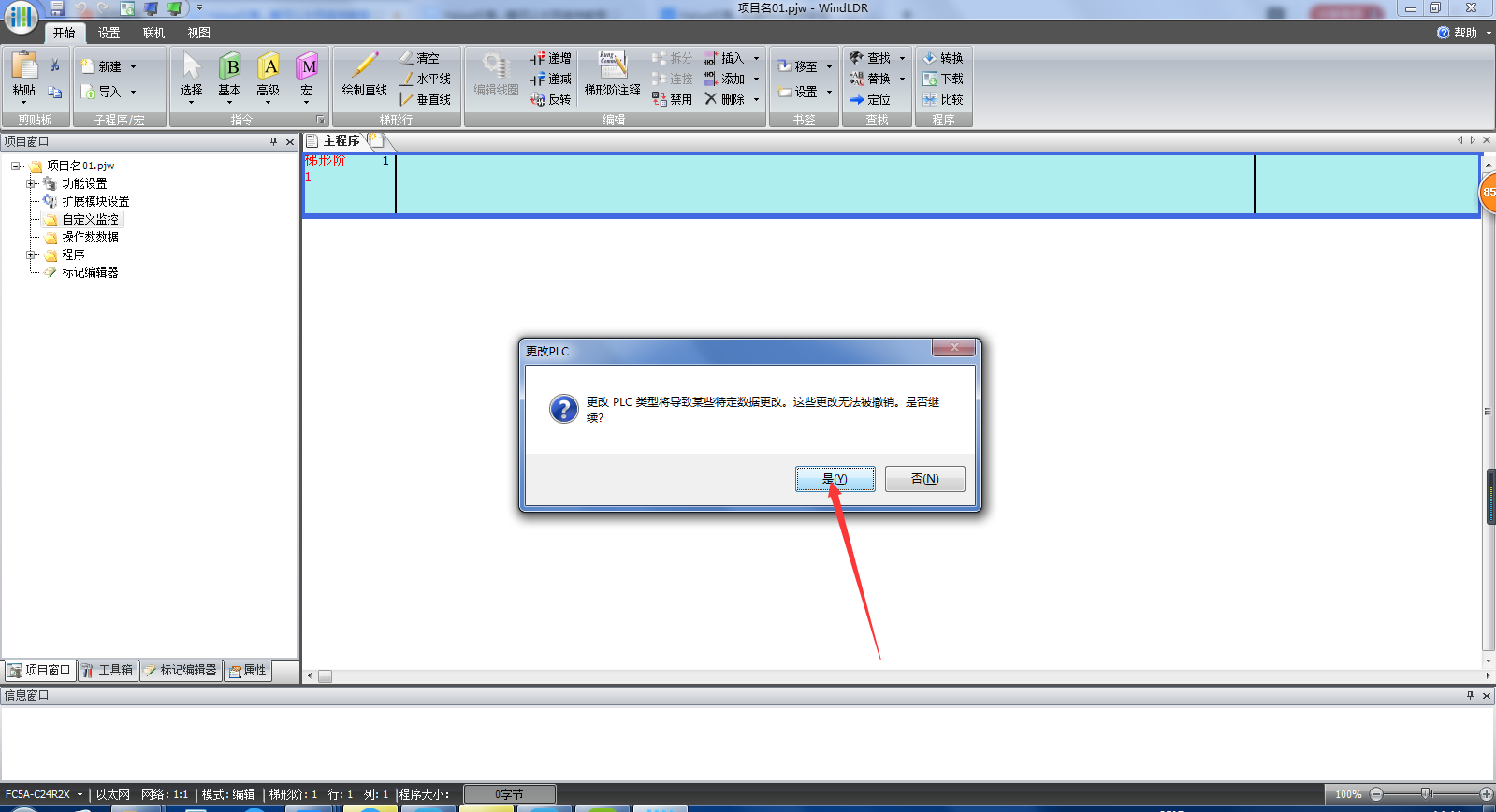

第七步：打開和(hé / huò)泉PLC軟件後，選擇對應的PLC型号後會彈出對話框，點擊是即可

和(hé / huò)泉10.png

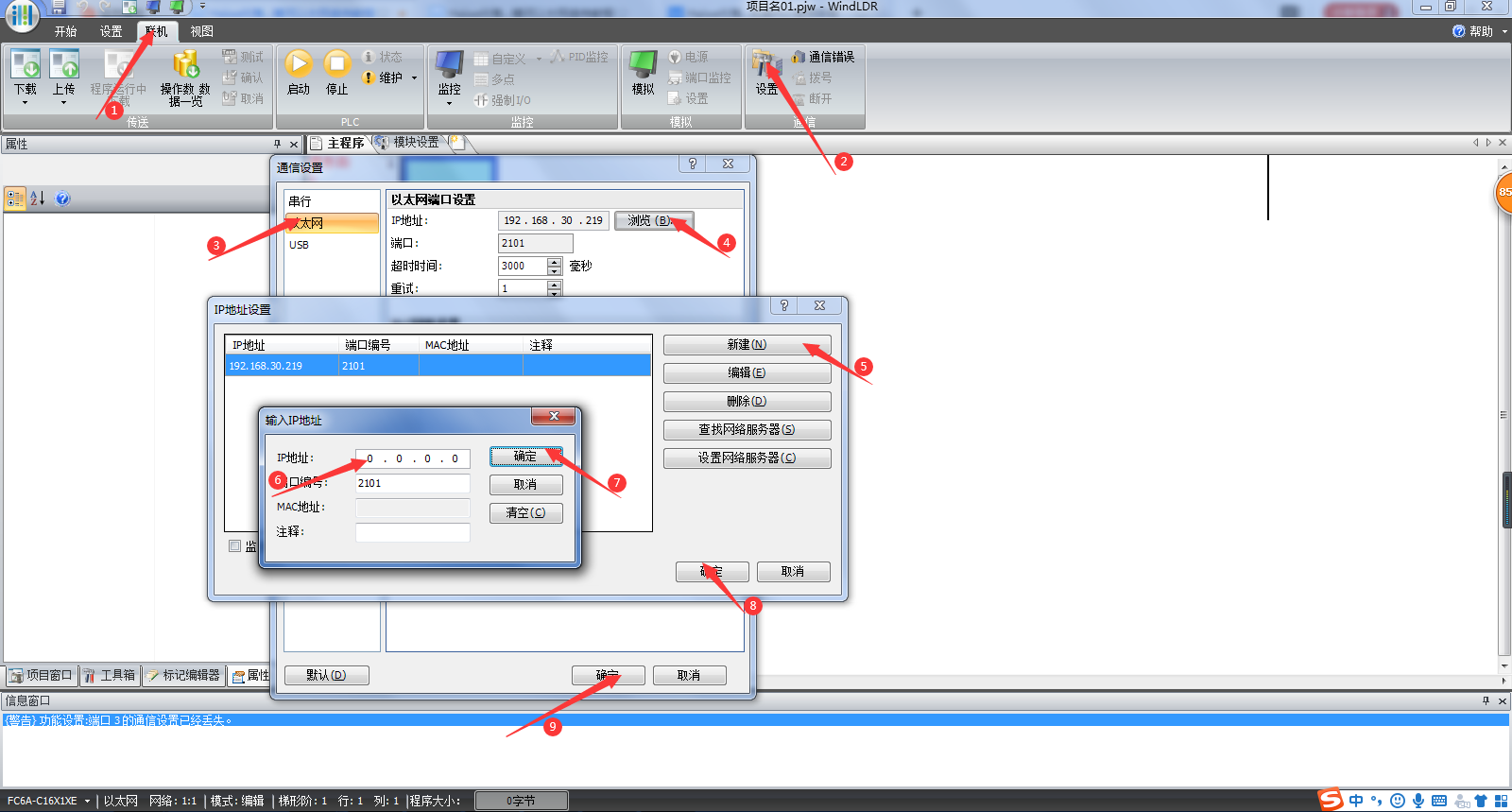

第八步：點擊“聯機”——“設置”——“以太網”——“浏覽”——“新建”——“填入IP地(dì / de)址”——“确定”——“确定”——“确定”即可。在“填入IP地(dì / de)址”中填入的IP爲(wéi / wèi)本電腦的IP地(dì / de)址。若要(yào / yāo)驗證是否成功透傳，點擊監控，可以監控則表示透傳成功，否則不成功。

和(hé / huò)泉11.png

3. 物聯終端與和(hé / huò)泉PLC ——本地(dì / de)透傳

本地(dì / de)透傳與遠程透傳不同在于第二步至第五步，其餘操作均相同。（物聯終端與PLC必須處于同一(yī / yì ／yí)局域網内）

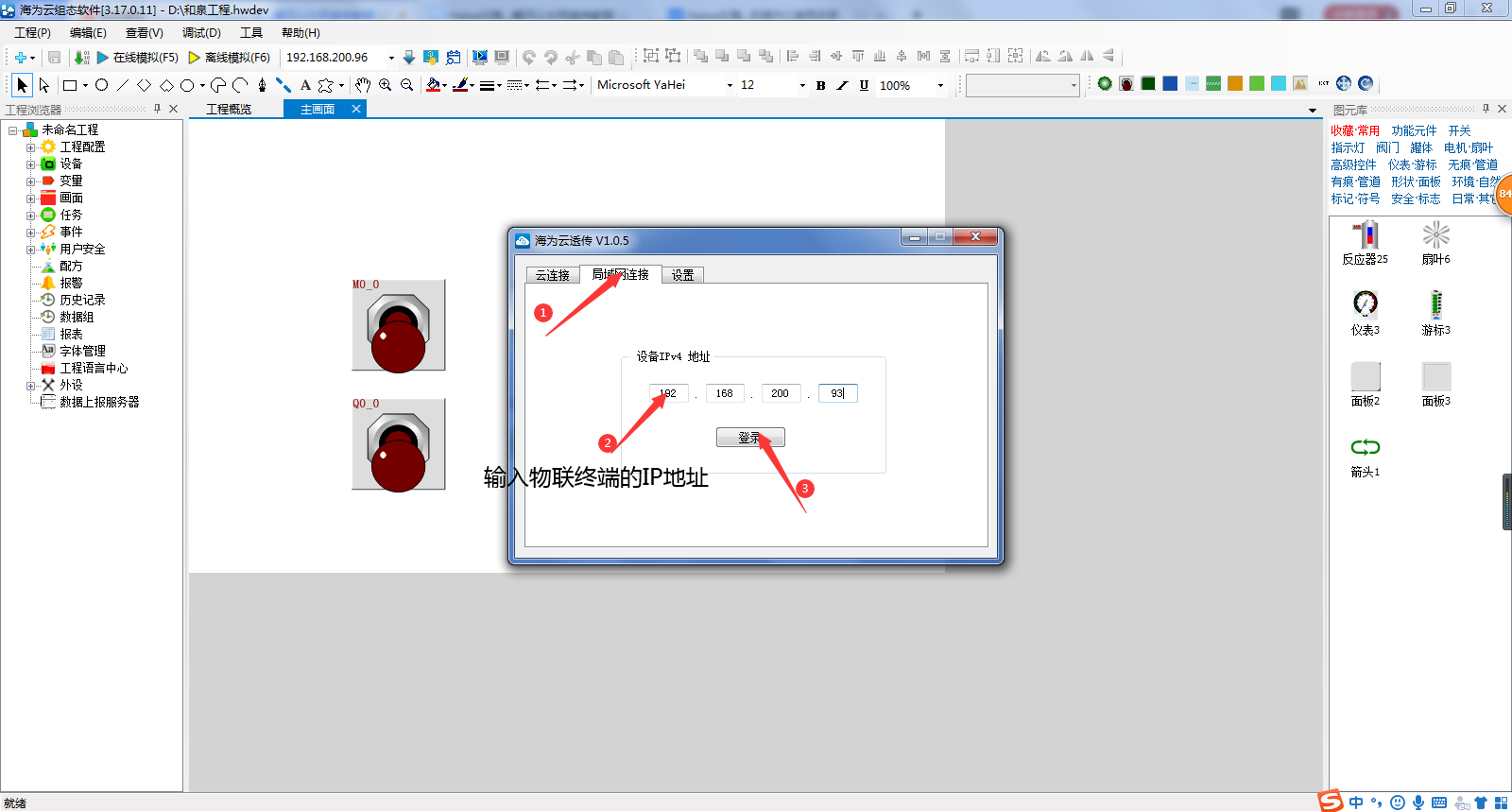

第二步：選擇局域網連接，填入物聯終端的IP地(dì / de)址，點擊登錄即可。

和(hé / huò)泉12.png

第三步：選擇設備，點擊開始透傳，然後最小化即可。

和(hé / huò)泉13.png

接下來的的步驟就和(hé / huò)遠程透傳中，從第六步開始之後的步驟是一(yī / yì ／yí)樣的。

和(hé / huò)泉14.png
