1. 物聯終端與橫河PLC通訊

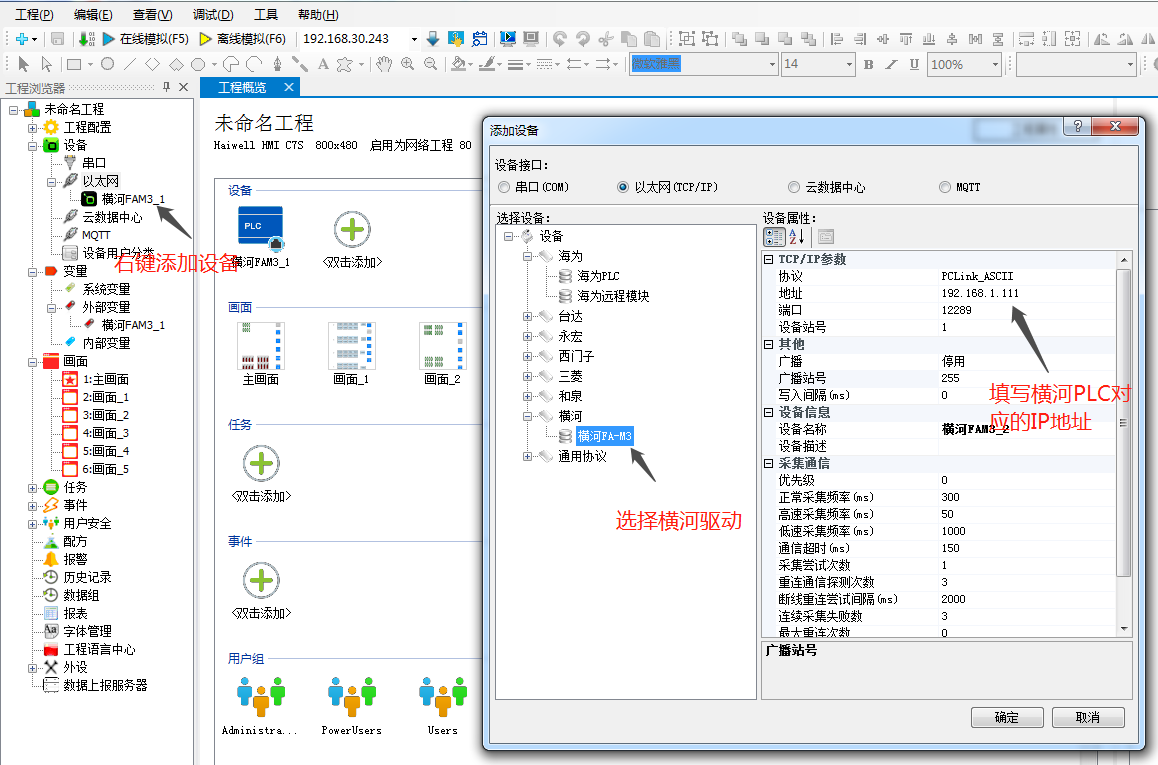

打開組态工程，并先建立橫河以太網驅動，并填上對應的橫河PLC的IP地(dì / de)址(進行透傳之前，必須跟PLC先通訊上)

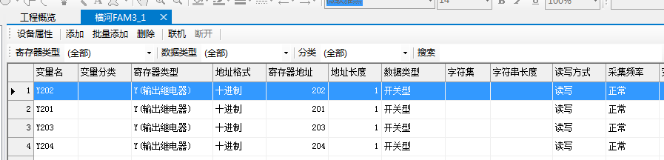

點擊添加變量，建立一(yī / yì ／yí)個Y201、Y202和(hé / huò)Y203（如果有需要(yào / yāo)建立連續變量，可以添加批量建立），并綁定對應對應圖元


點擊設備管理器-并選擇對應的物聯設備下載工程

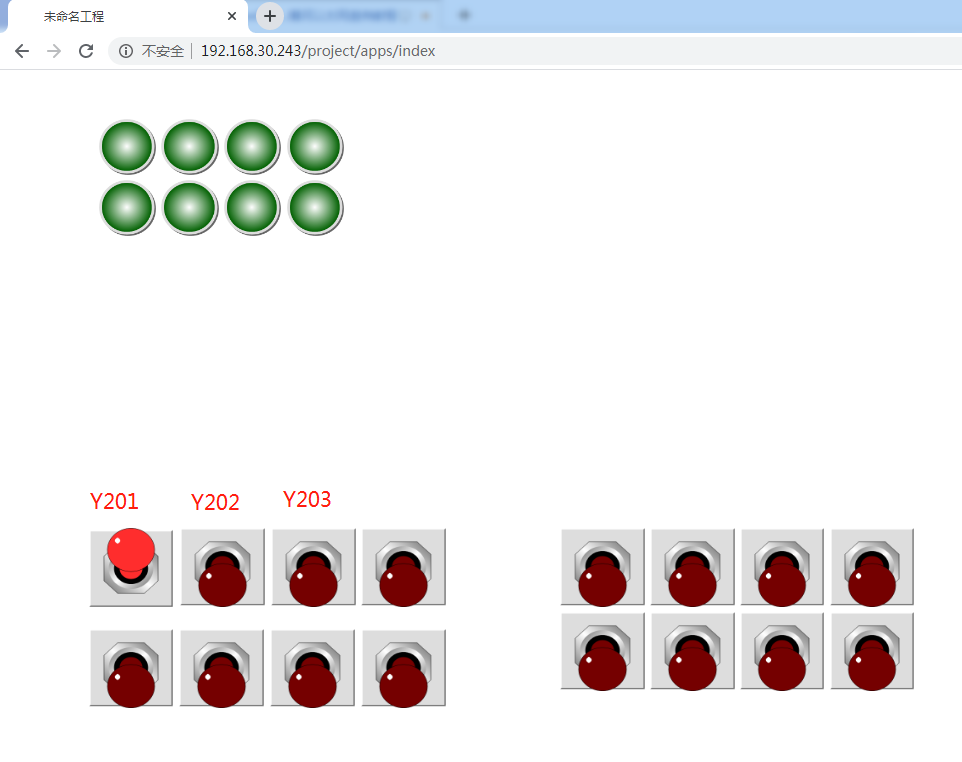

谷歌浏覽打開訪問查看當前Hmi-并操作它（确保跟物聯終端與PLC通訊上）


2. 物聯終端與橫河PLC 透傳

在組态軟件工具裏的打開數據透傳工具


輸入賬号密碼-登入雲賬戶

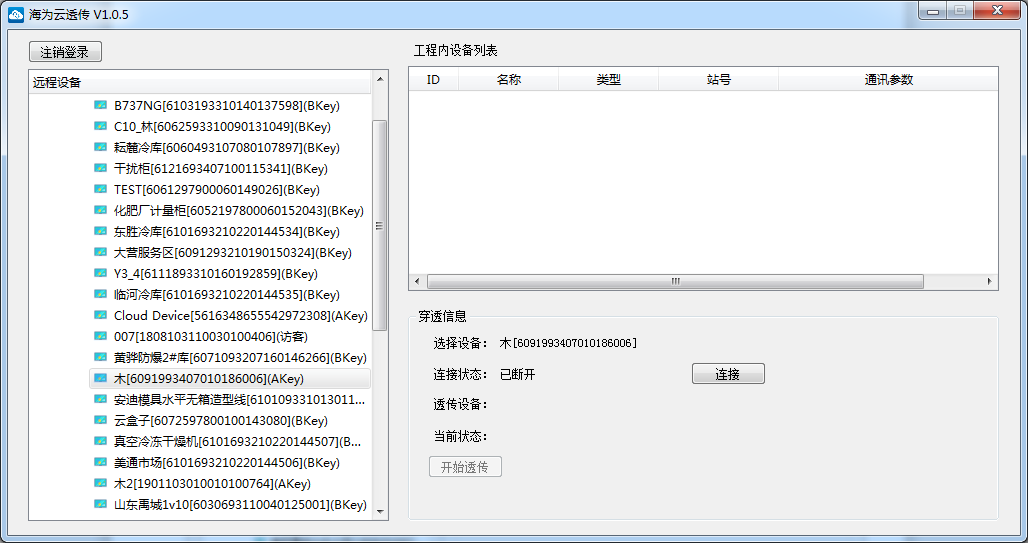

選中對應的物聯設備-并連接設備

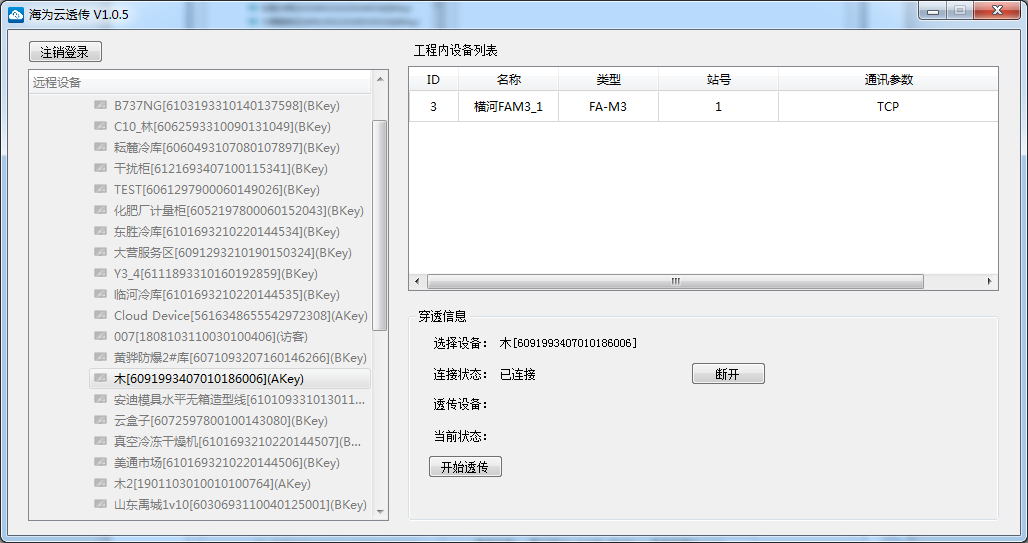

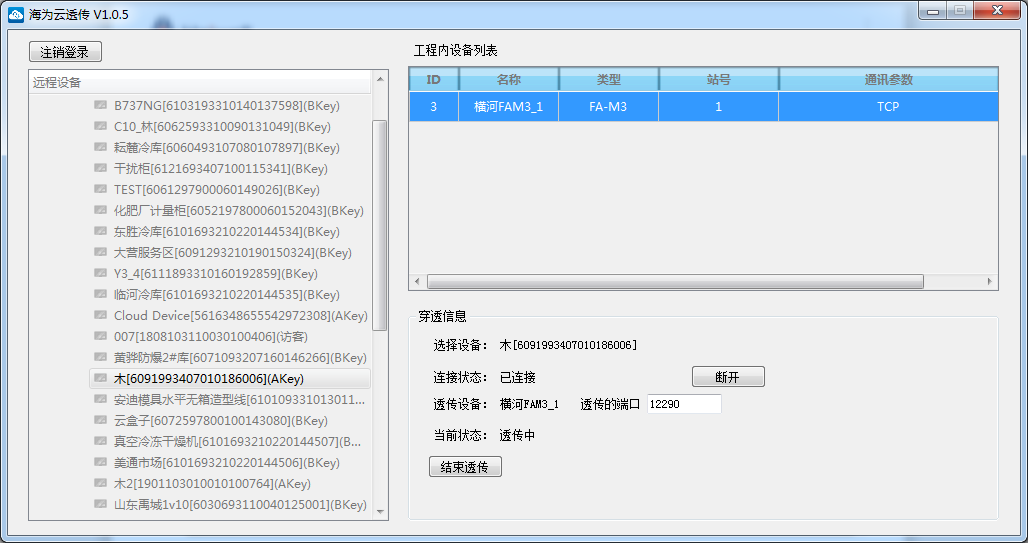

連接設備後-選中對應的PLC,并點擊開始透傳


按下Win+R輸入cmd，并在後台輸入ipconfig，我們就可以獲取到本機IP(透傳時，要(yào / yāo)使用到本機IP地(dì / de)址）

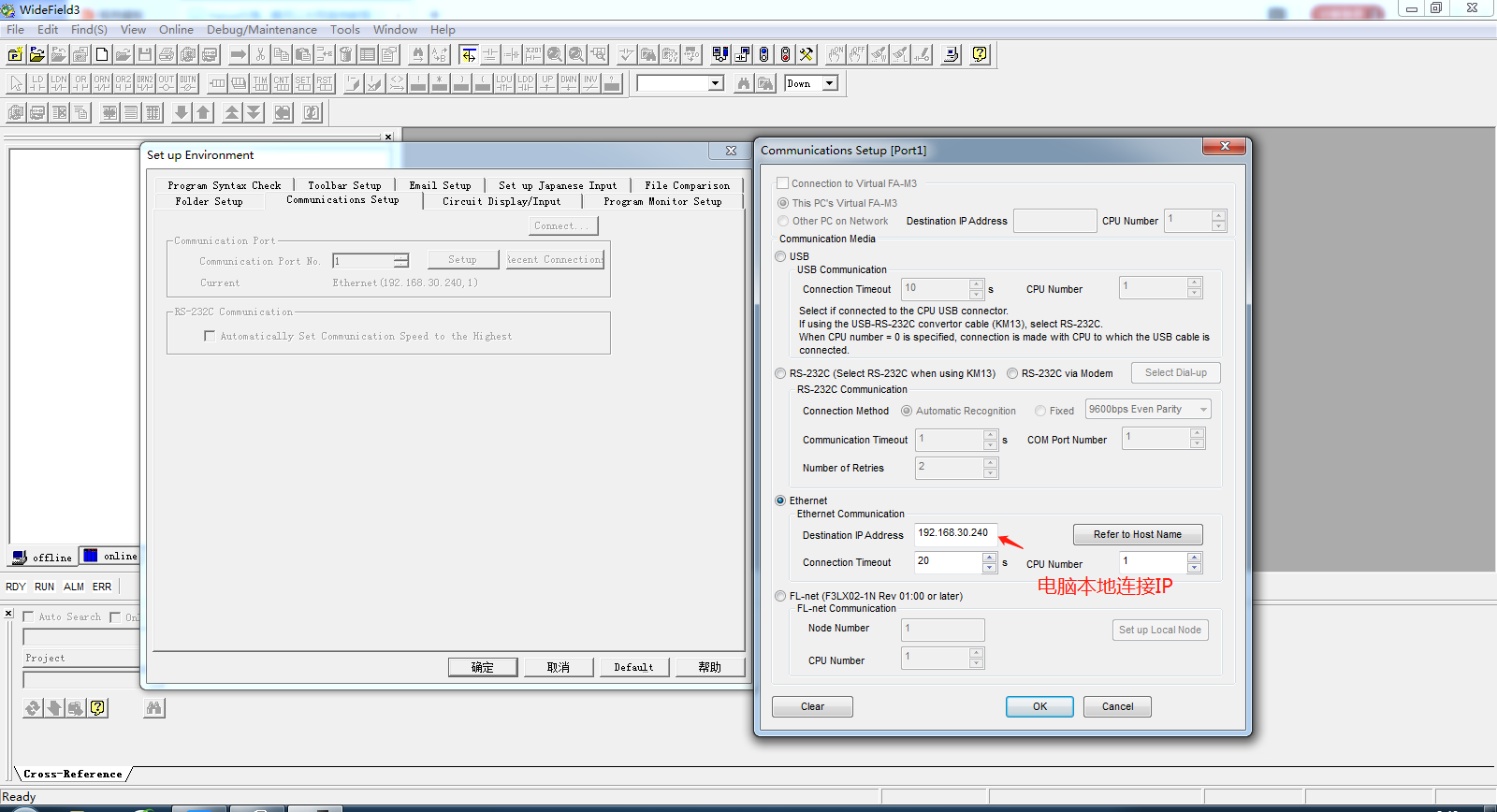

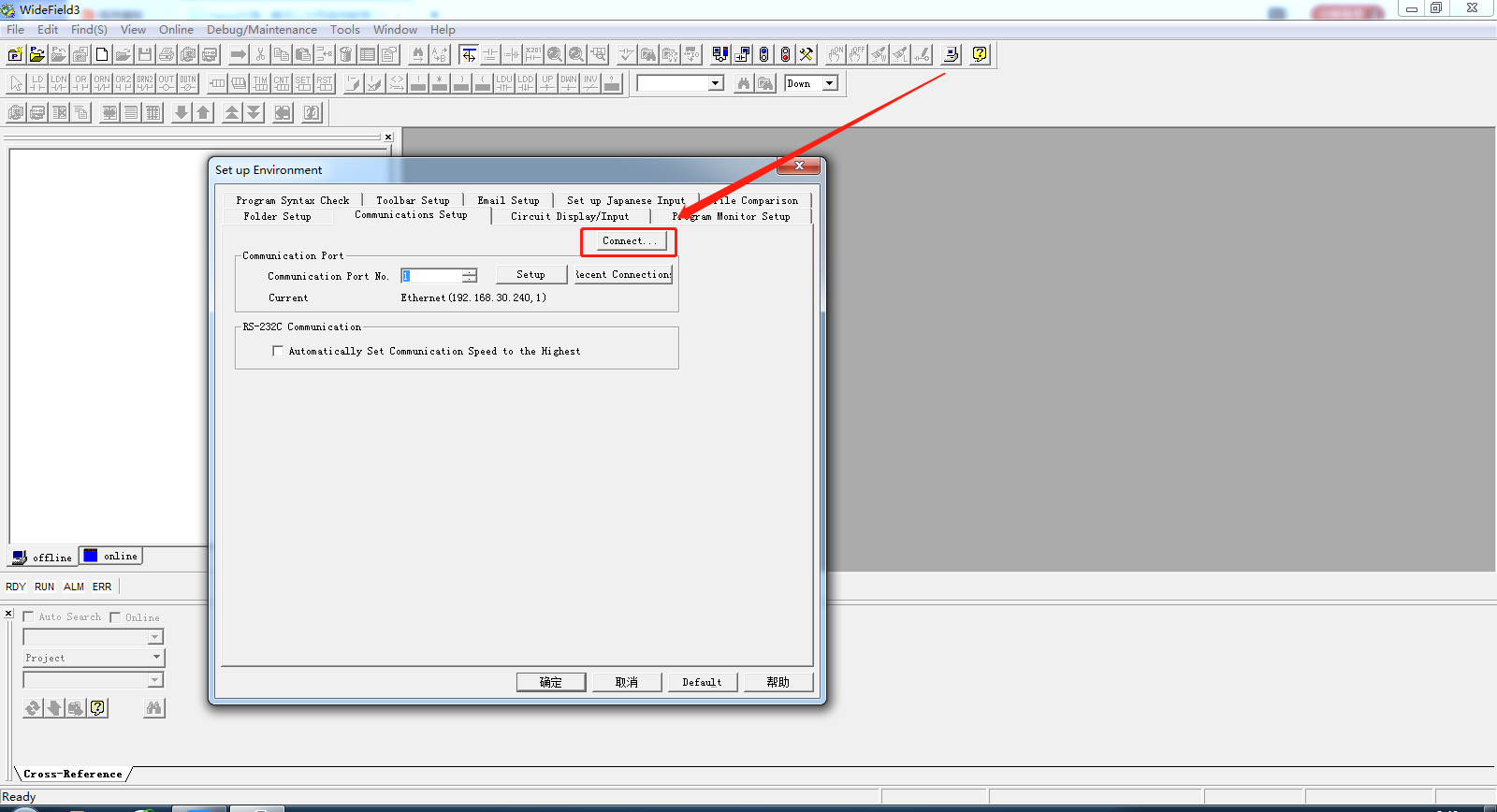

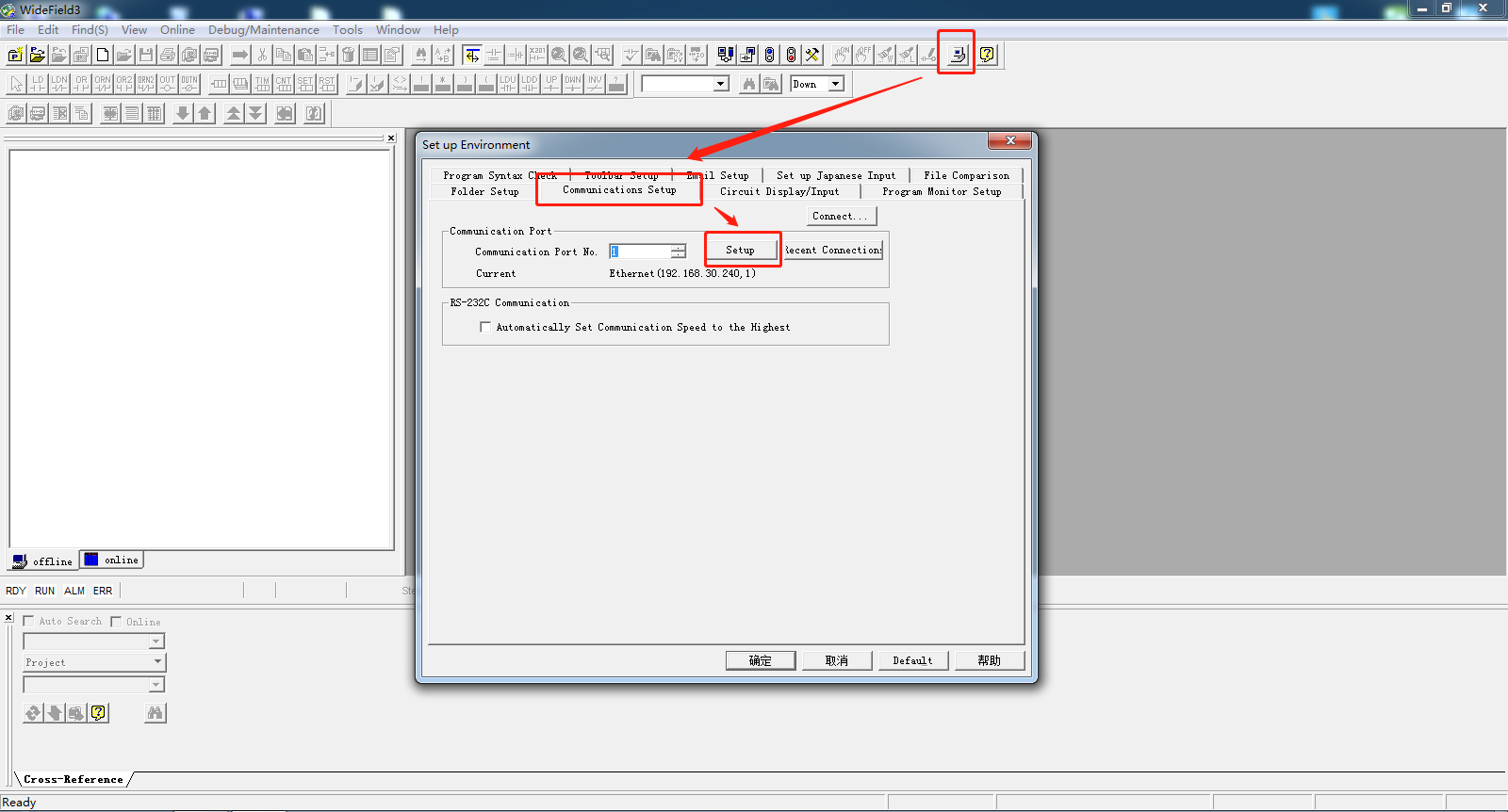

打開橫河PLC軟件後，進入聯機通道設置，選擇以太網，IP填寫電腦本地(dì / de)本機IP

海爲(wéi / wèi)工業自動化工業物聯網

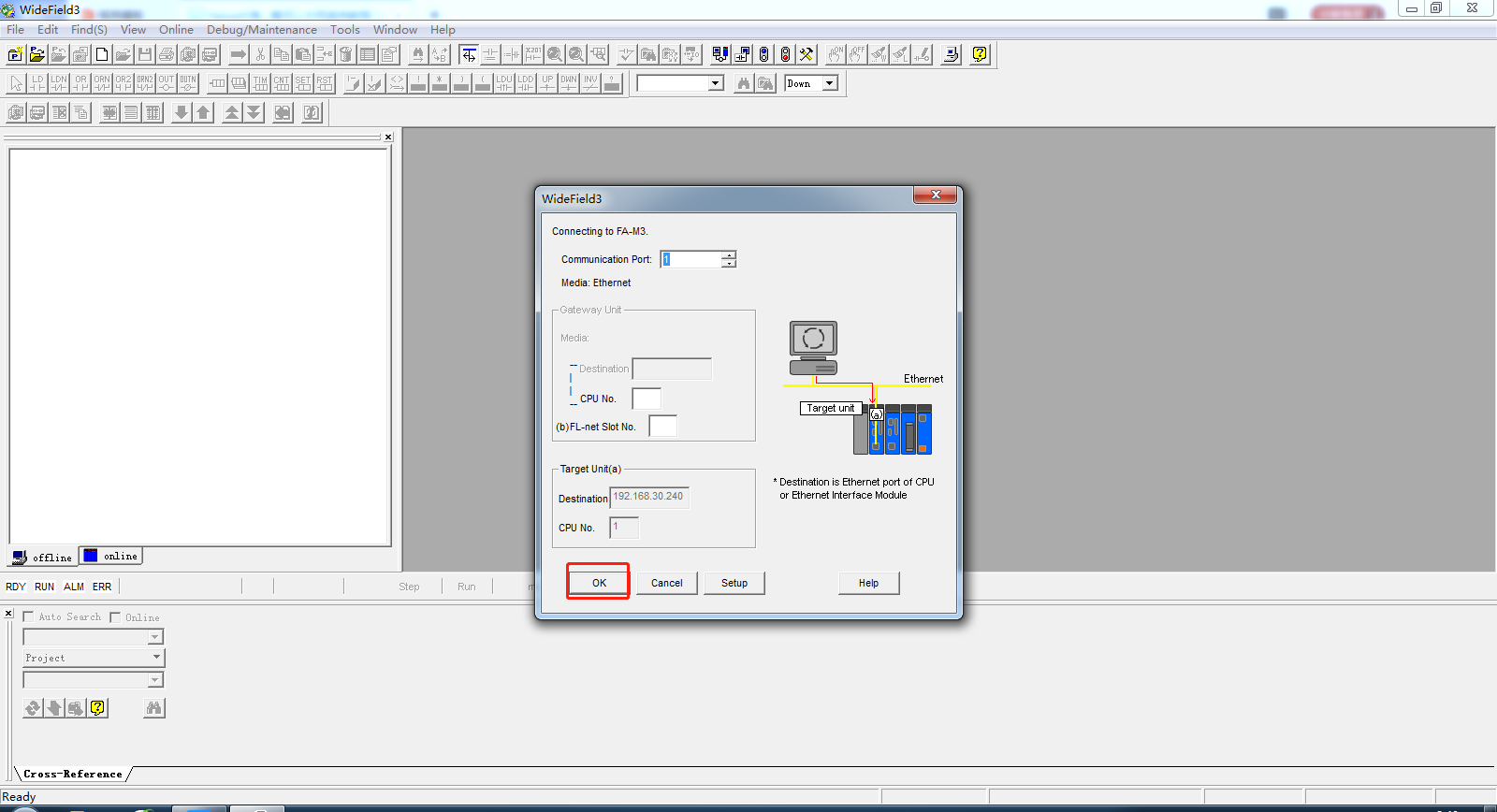

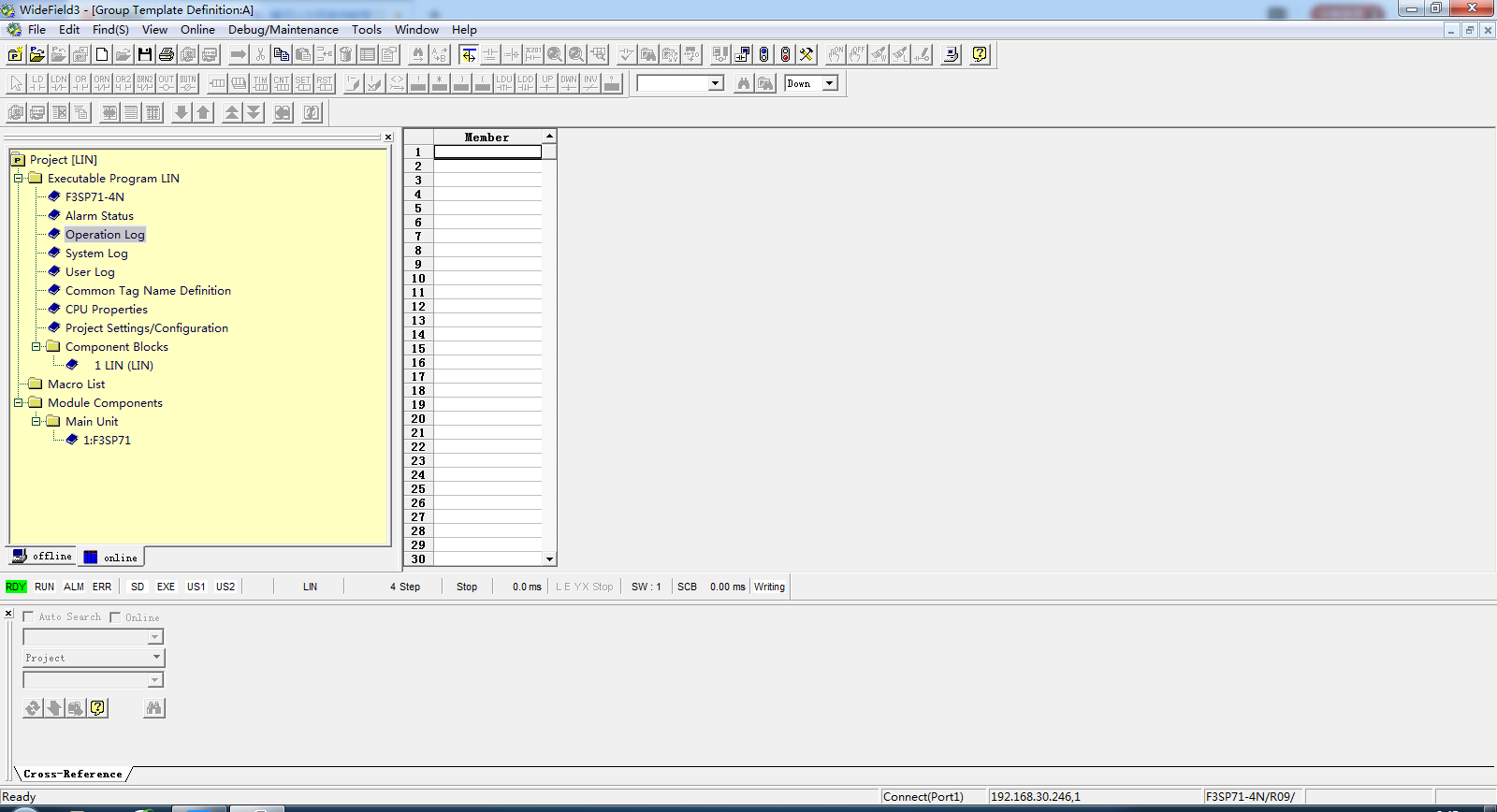

添加IP後聯機界面點擊确定-根據實際需要(yào / yāo)選擇上下載和(hé / huò)監控
