一(yī / yì ／yí)、PLC設置

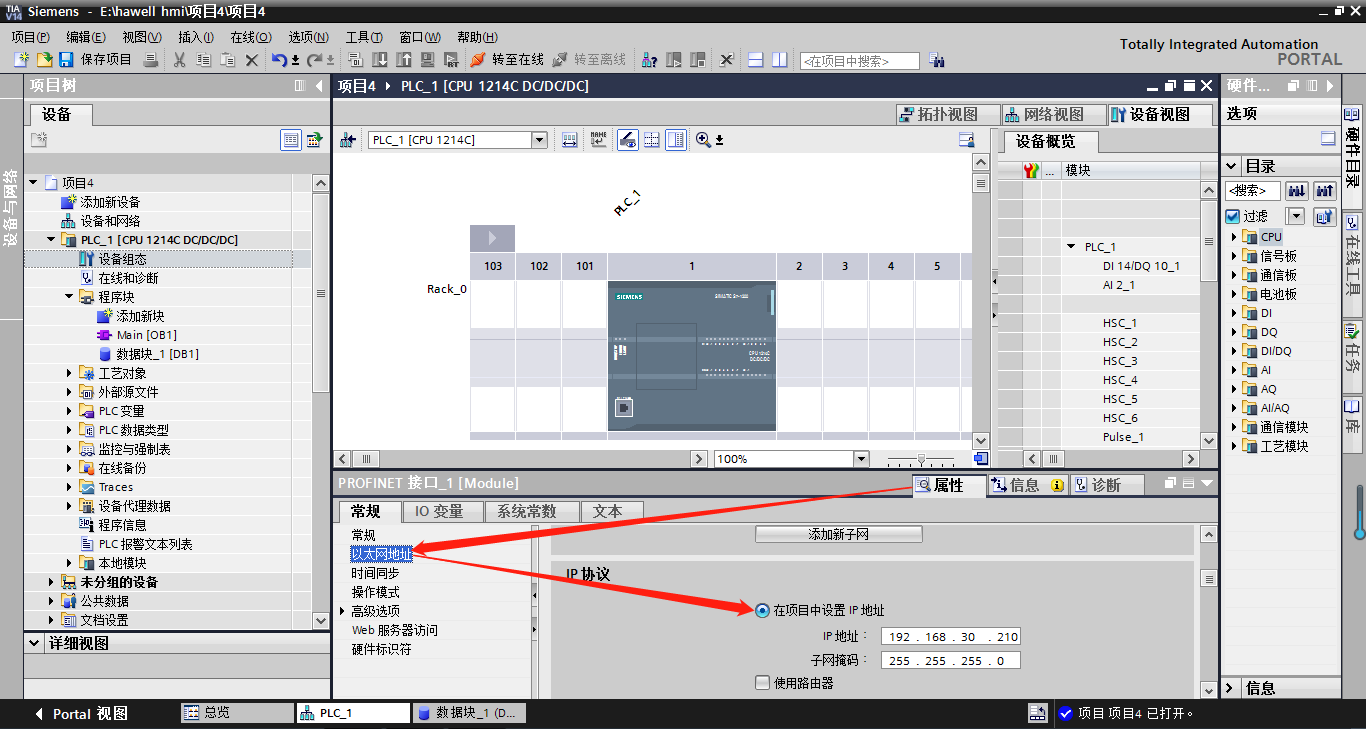

1、設置S7-1200 IP地(dì / de)址，需要(yào / yāo)确保PLC和(hé / huò)HMI的IP地(dì / de)址在同一(yī / yì ／yí)個網段，本示例中PLC IP地(dì / de)址設置爲(wéi / wèi)192.168.30.210，HMI IP地(dì / de)址設爲(wéi / wèi)192.168.30.77，PLC IP設置如圖1（西門子1200plc IP地(dì / de)址可以通過其他設置方式，這裏不再贅述）

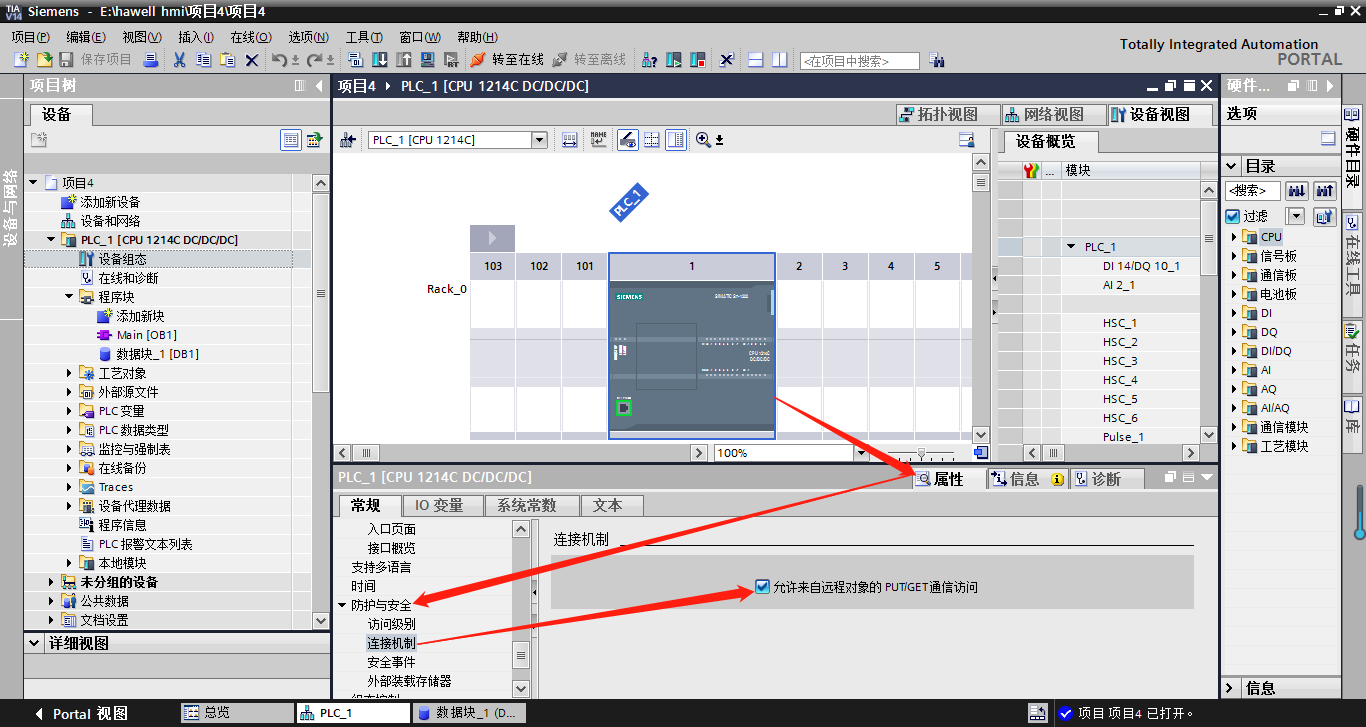

2、需要(yào / yāo)勾選PLC設備組态→防護與安全→連接機制→允許來自遠程對象的PUT/GET通信訪問，如圖所示：

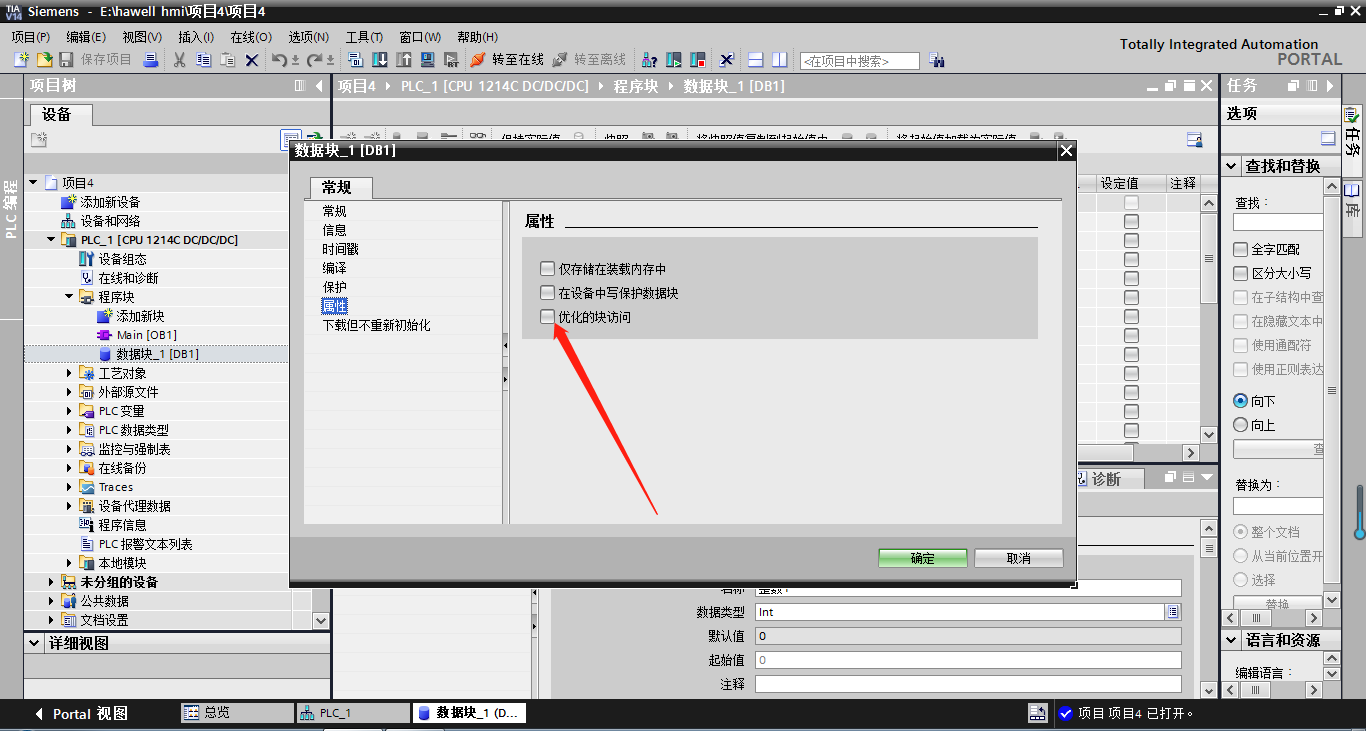

3、創建與HMI通信的DB數據塊，注意需要(yào / yāo)将DB數據塊屬性裏面的“優化的塊訪問”的打勾去掉，如圖所示

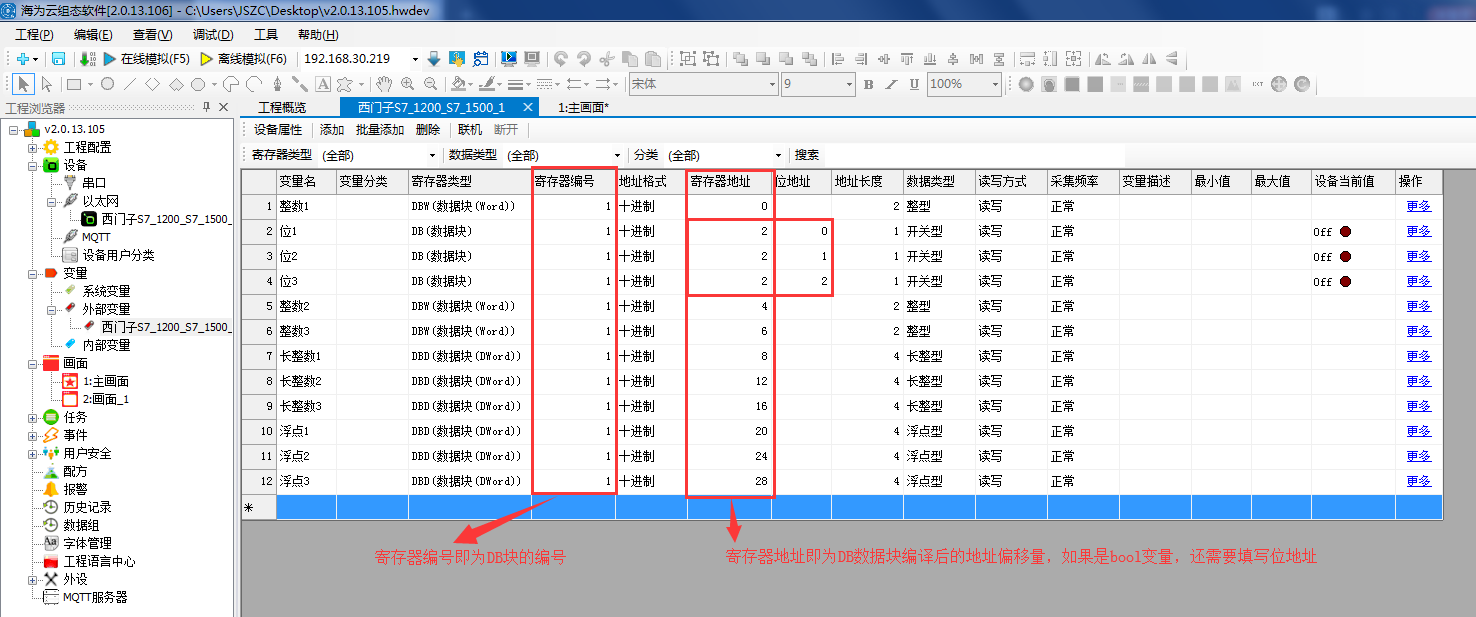

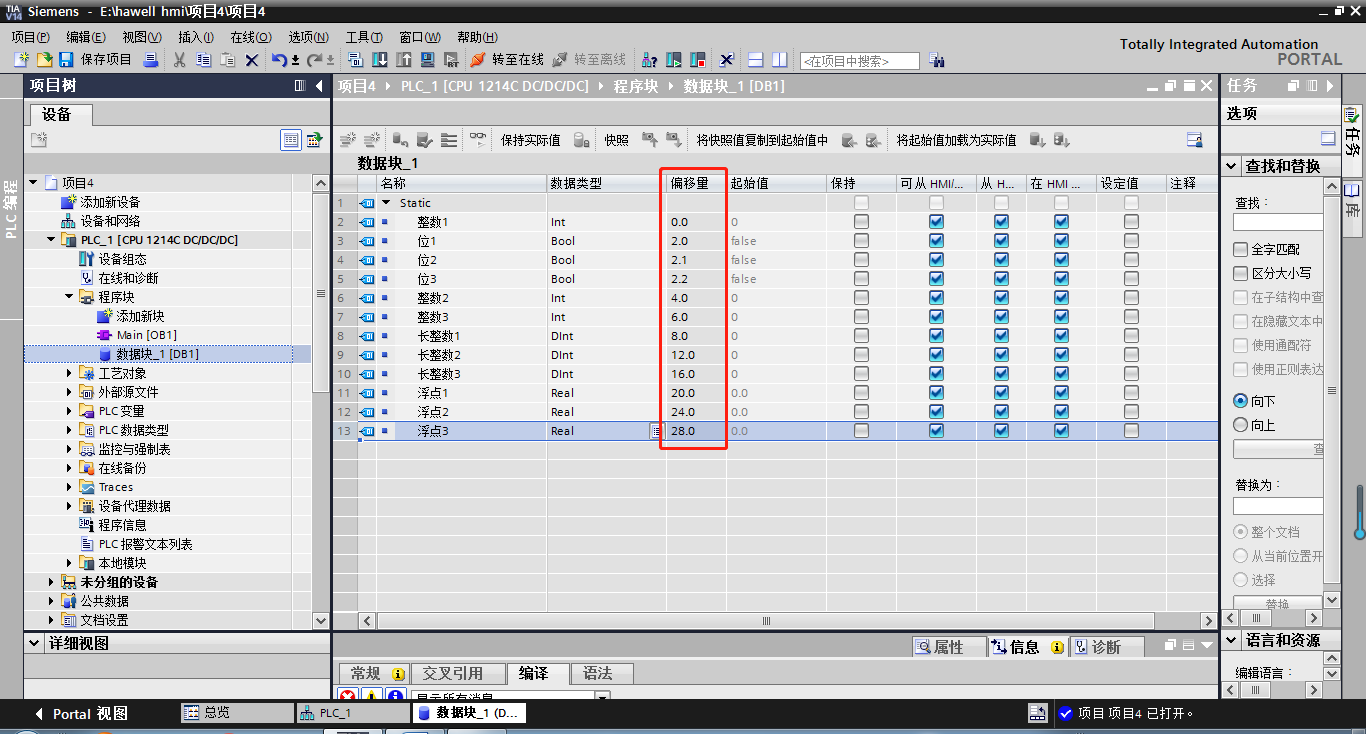

4、在DB1中添加變量，并編譯數據塊，可以獲取變量的地(dì / de)址偏移量，偏移量即爲(wéi / wèi)HMI設定的對應地(dì / de)址，如圖所示
5、将設備組态及程序下載到PLC中。
二、HMI工程組态

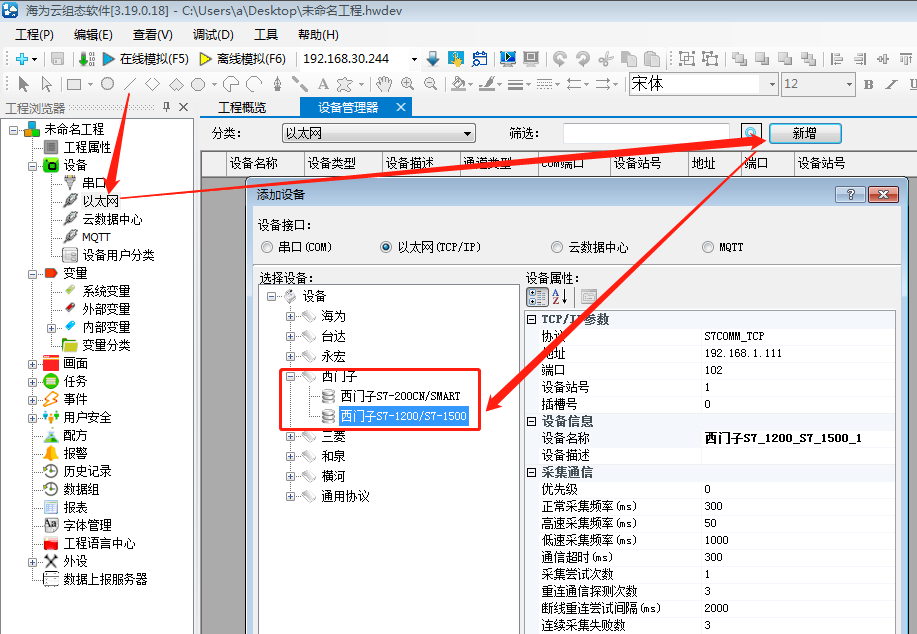

1、新建工程，添加西門子S7-1200/1500設備，如圖所示：
2、添加變量，本示例中以DB1數據塊爲(wéi / wèi)例說明，開關量輸入輸出I Q,中間繼電器M等變量根據變量列表添加即可。
三、 PLC工程透傳

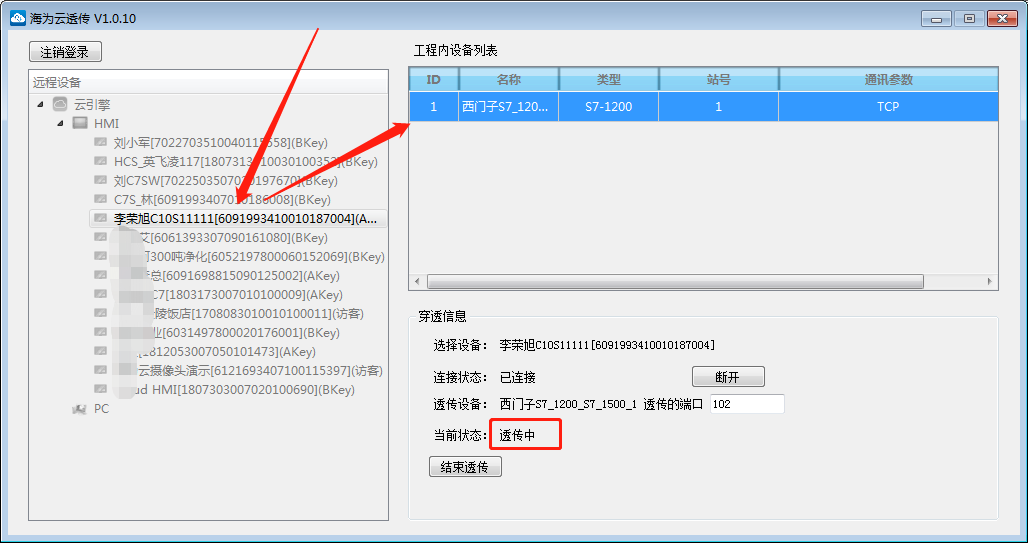

1.打開海爲(wéi / wèi)雲透傳工具，等待界面提示透傳中，如圖，客戶端這時已進入透傳就緒狀态。

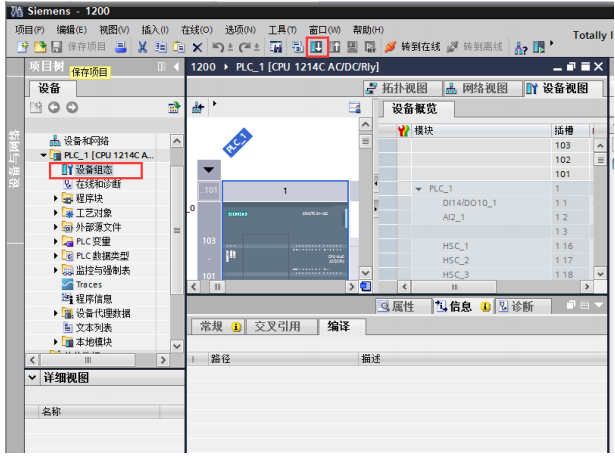

2.打開 plc 軟件，編譯好工程，确保軟件裏設置的 IP 跟透傳的 1200PLC 的 IP 一(yī / yì ／yí)樣， 點下載 按鈕後，将出現如下的界面裏，操作如下：
（注意：請先雙擊設備組态，才可以點擊下載按鈕！）

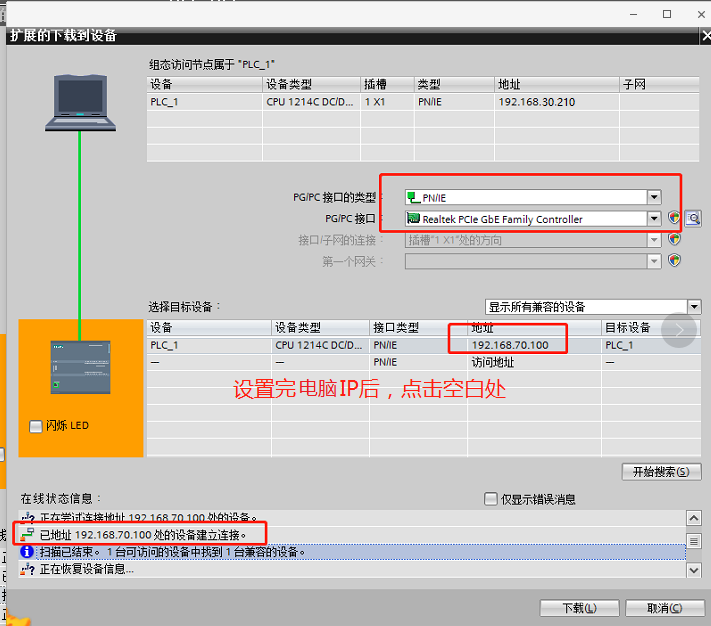

3.點擊下載按鈕後，添加PLC IP（此處IP爲(wéi / wèi)電腦當前IP），然後在空白處點擊，就會地(dì / de)洞連接上PLC,如下圖所示設置。

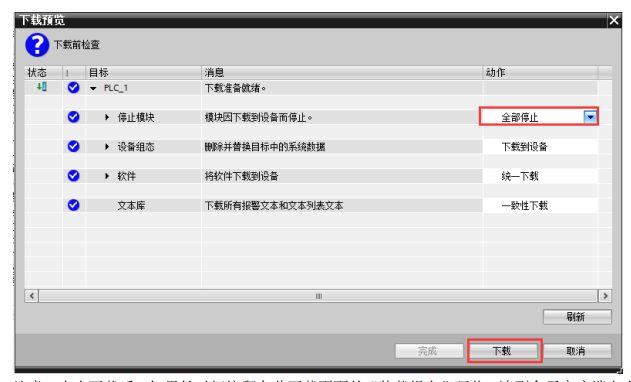

4.等待連接成功後，點擊下載即可彈出如下窗口
