Haiwell（海爲(wéi / wèi)）物聯終端與歐姆龍串口透傳教程

2021-01-25 16:47:38 market 1711

1.物聯終端與歐姆龍串口通訊

打開組态工程，并先建立歐姆龍串口驅動，并填上對應的歐姆龍PLC實際串口通信資料格式(進行透傳之前，必須跟PLC先通訊上)

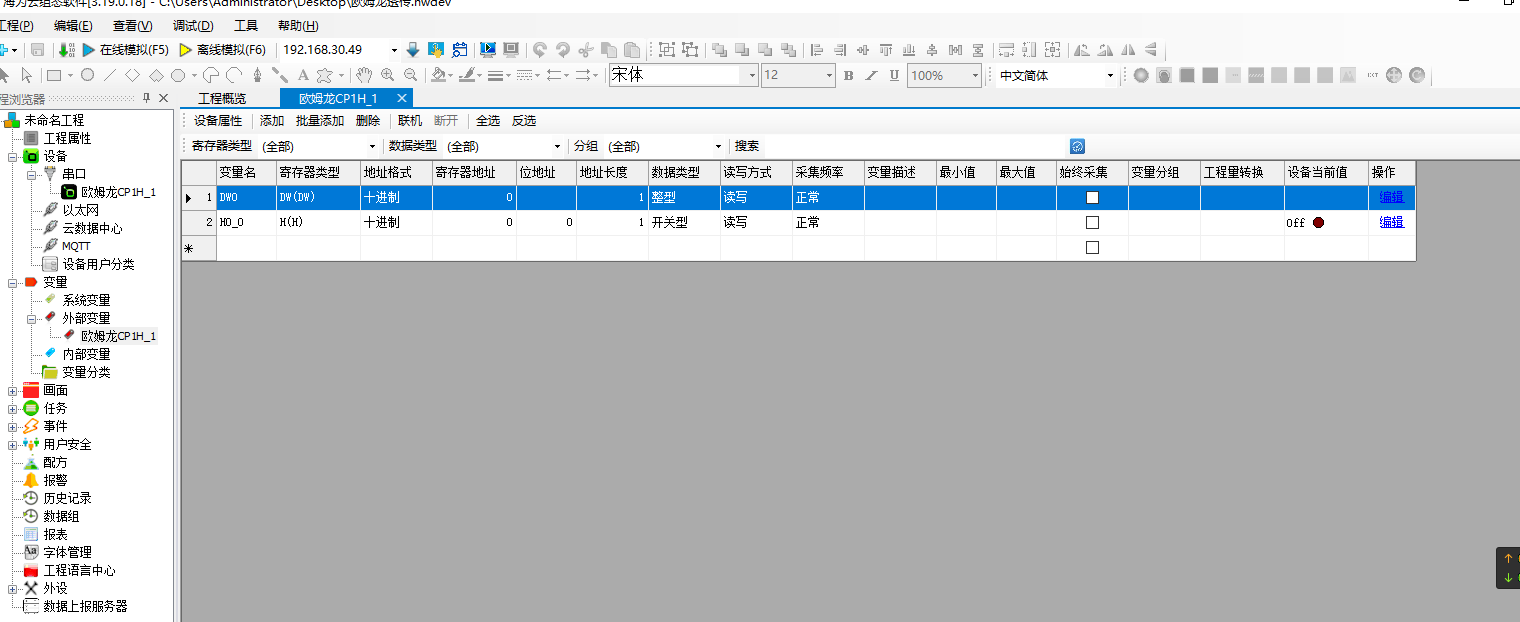

點擊添加變量，建立一(yī / yì ／yí)個DW0和(hé / huò)H0（如果有需要(yào / yāo)建立連續變量，可以添加批量建立），并綁定對應對應圖元

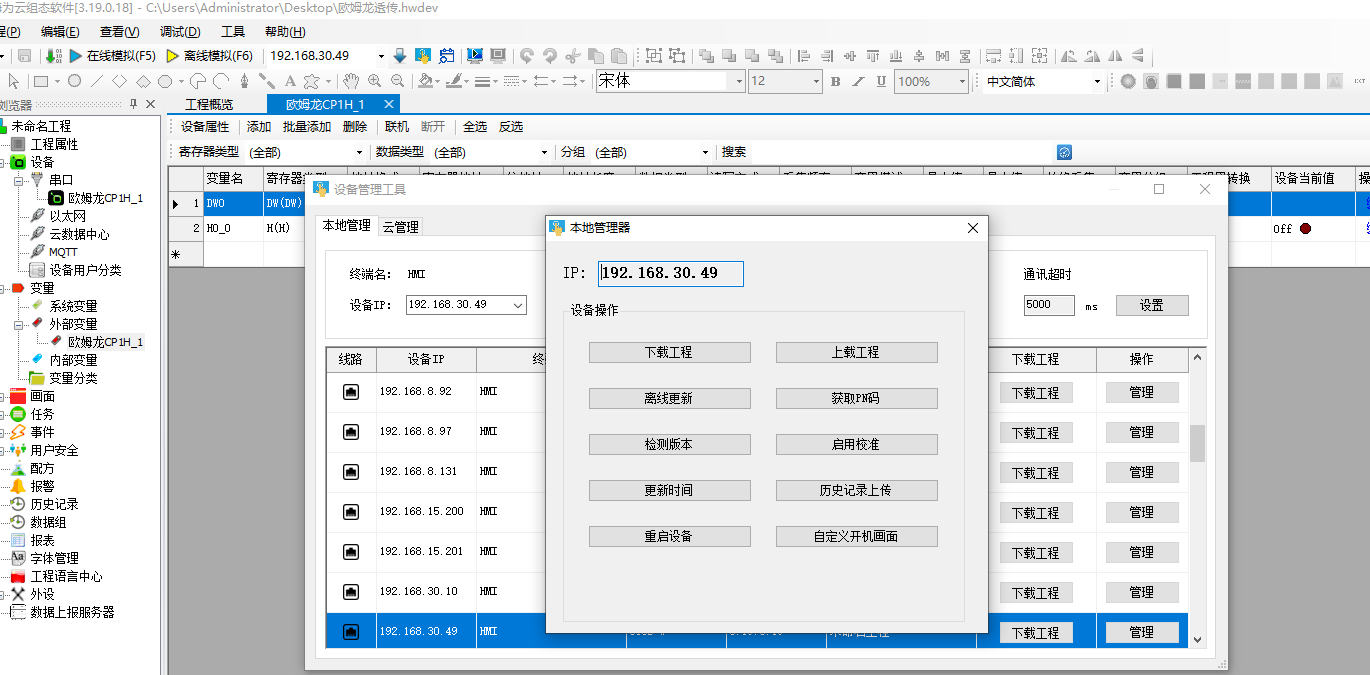

點擊設備管理器-并選擇對應的物聯設備下載工程

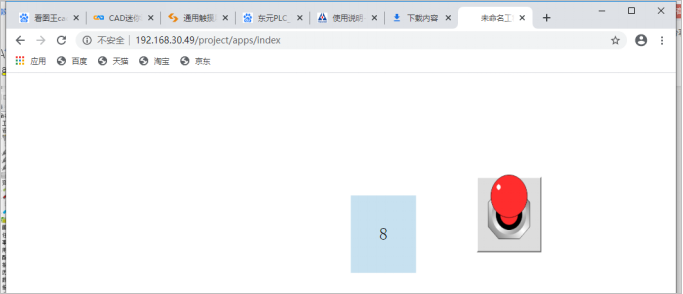

打開谷歌浏覽器訪問當前HMI并操作它（确保物聯終端與PLC通訊上）。


2.物聯終端與歐姆龍PLC透傳

在組态軟件工具裏的打開數據透傳工具

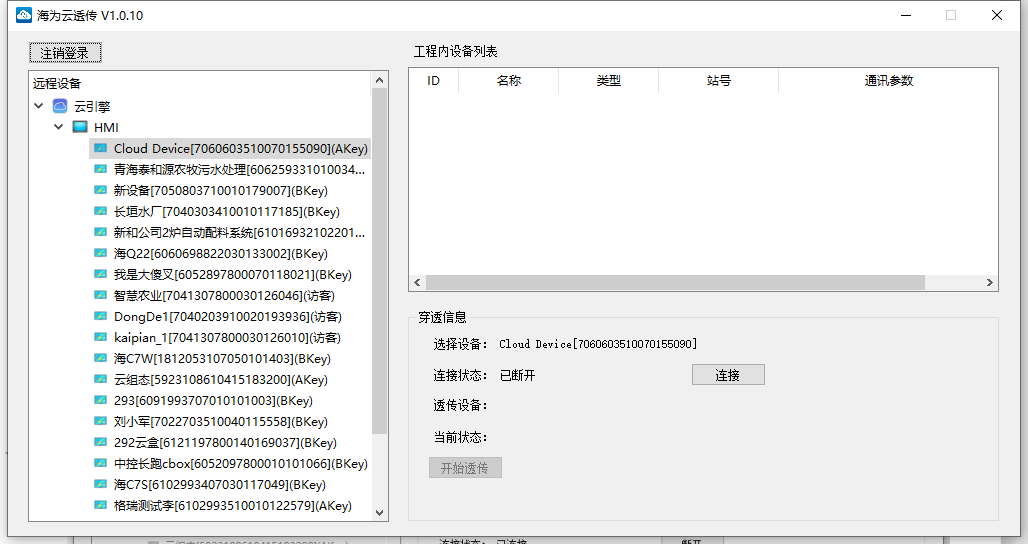

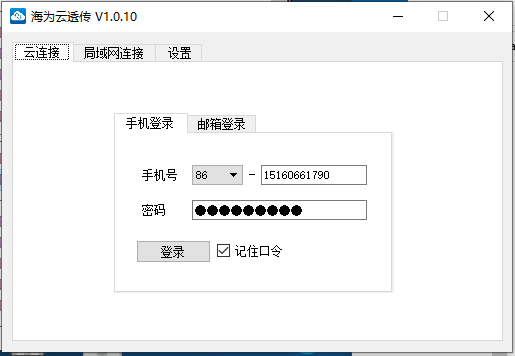

輸入賬号密碼-登入雲賬戶

選中對應的物聯設備-并連接設備

點擊對應的下位機設備，并點擊下方的開始透傳；

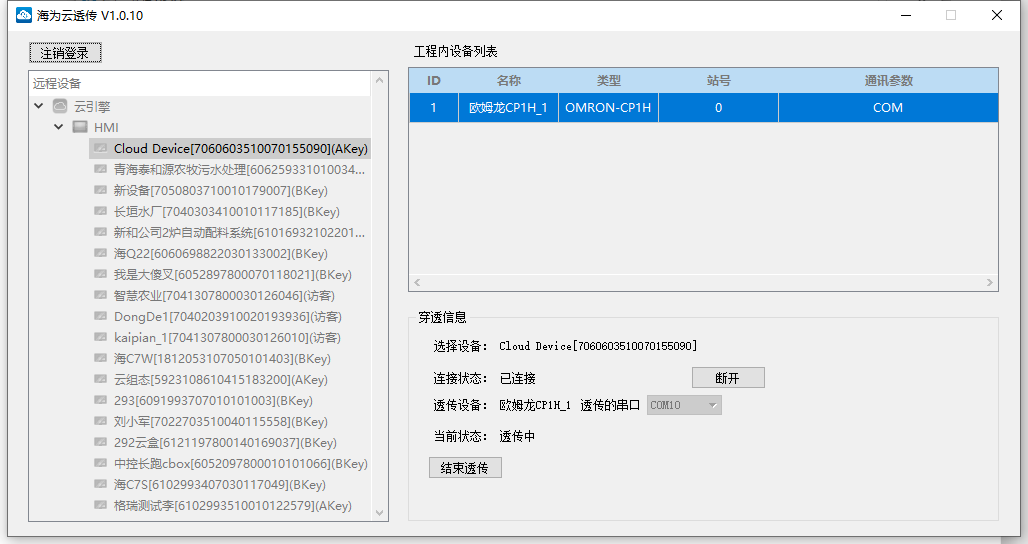

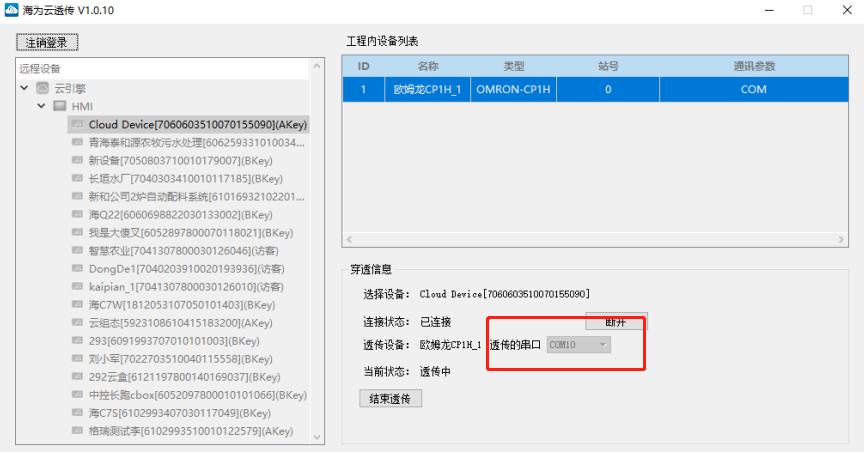

連接設備後-選中對應的PLC,并點擊開始透傳（生成出來的端口，是編程軟件要(yào / yāo)用到COM口）

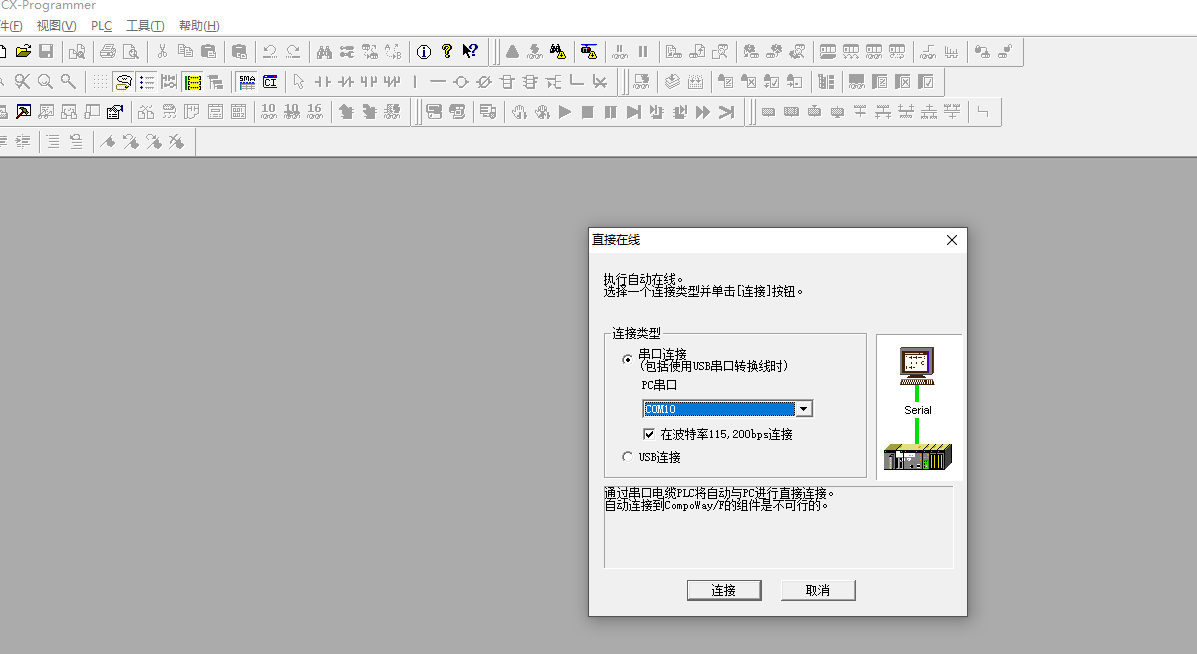

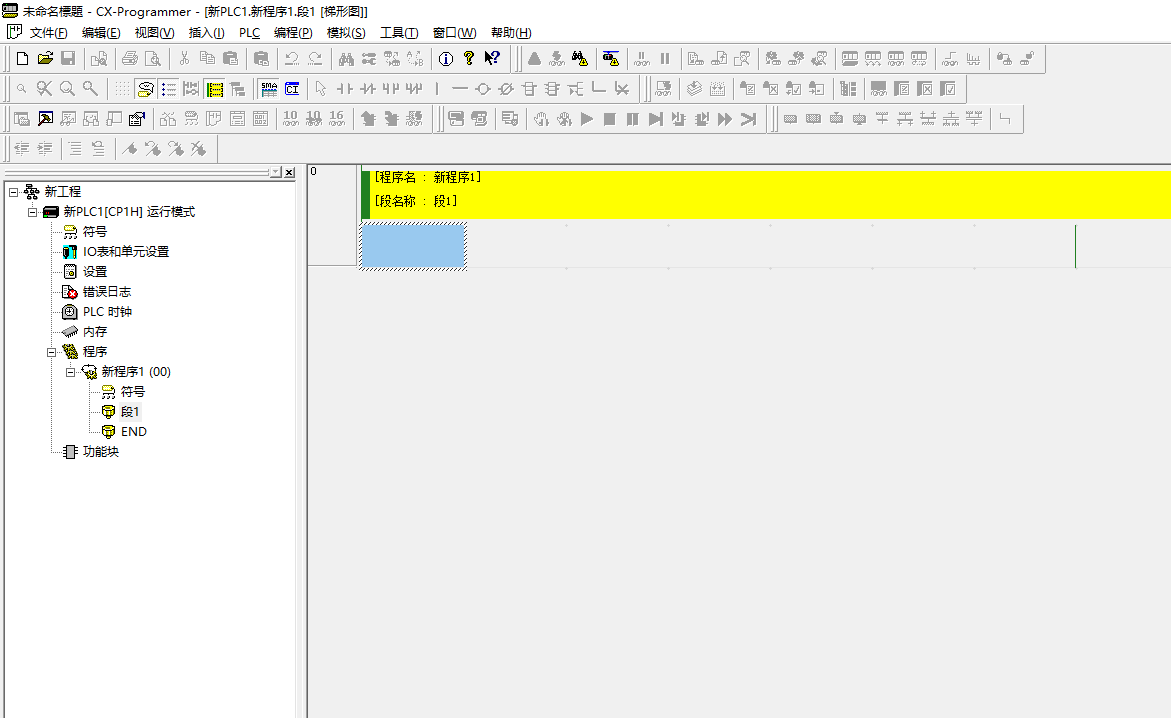

打開歐姆龍PLC編程軟件-PLC-連接

配置連接成功；

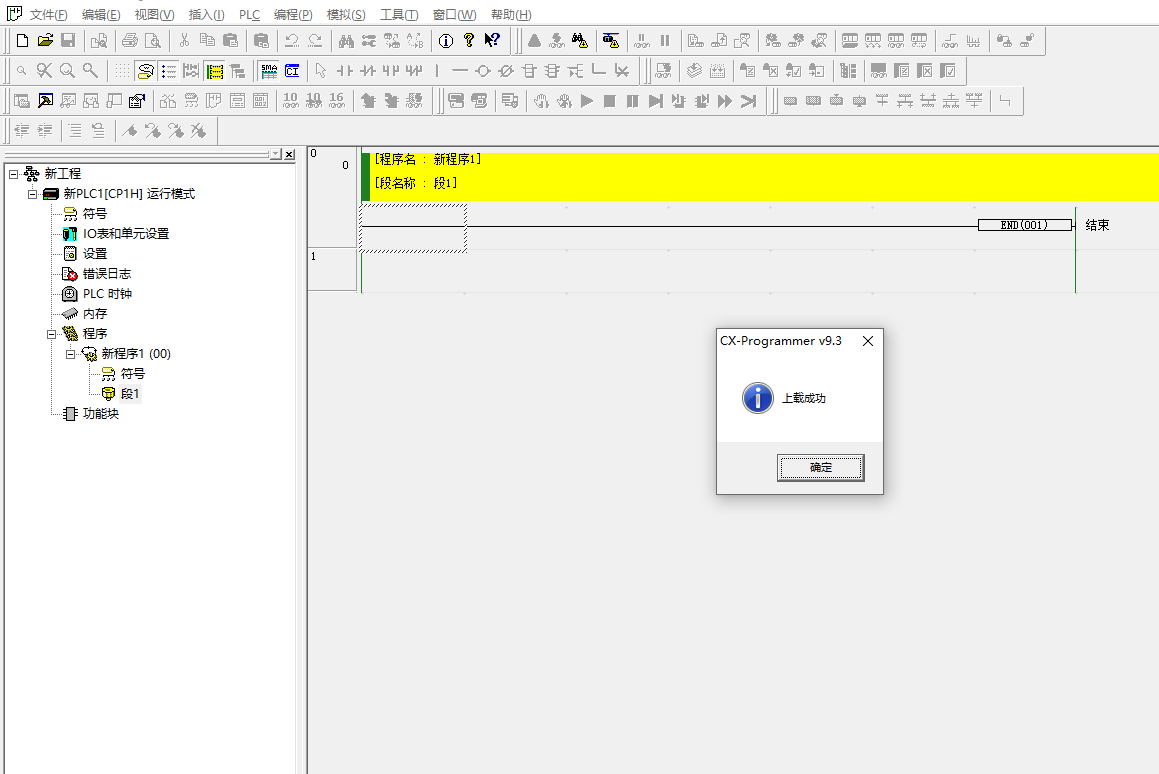

提示上載成功之後，既可進行上下載PLC程序及在線監視。

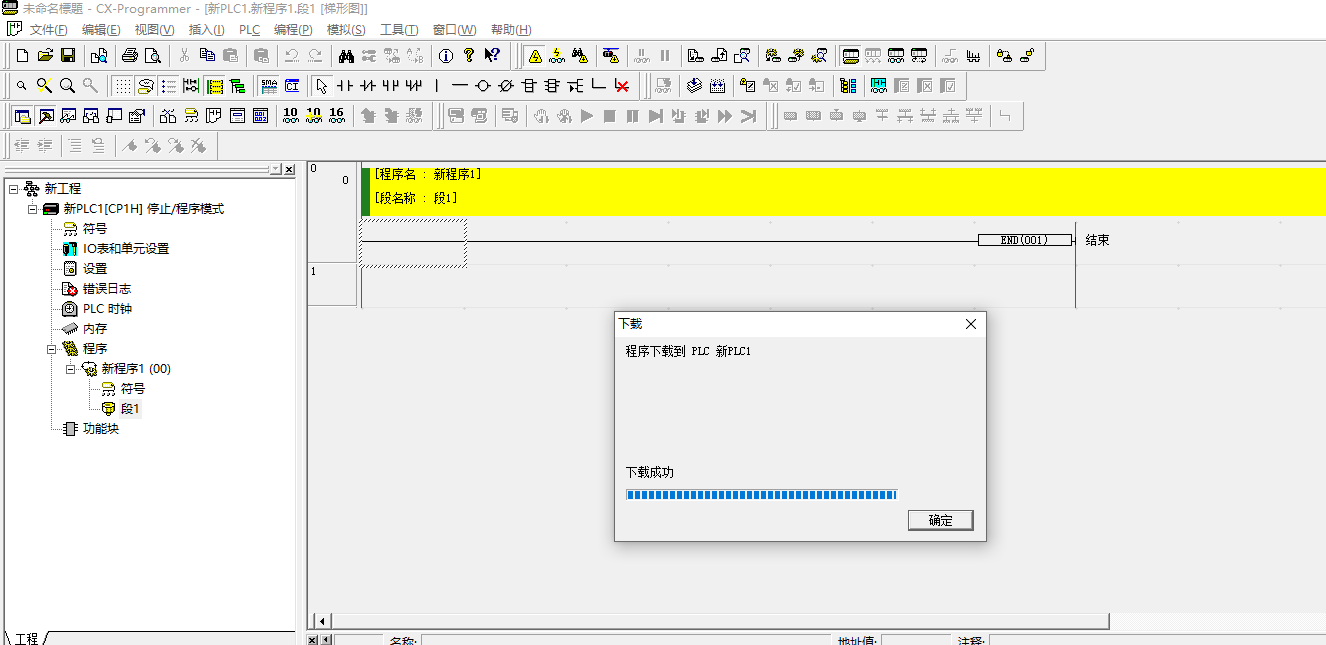

根據實際需求去上下載PLC程序或者監控歐姆龍PLC；

接線圖：

2對2,

3對3,

5對5。

通訊口撥碼設置

B+對A+

A-對B-
