Haiwell（海爲(wéi / wèi)）物聯終端與禾川HCA8透傳教程

2021-01-25 14:37:41 market 1094

1.物聯終端與HCA8通訊

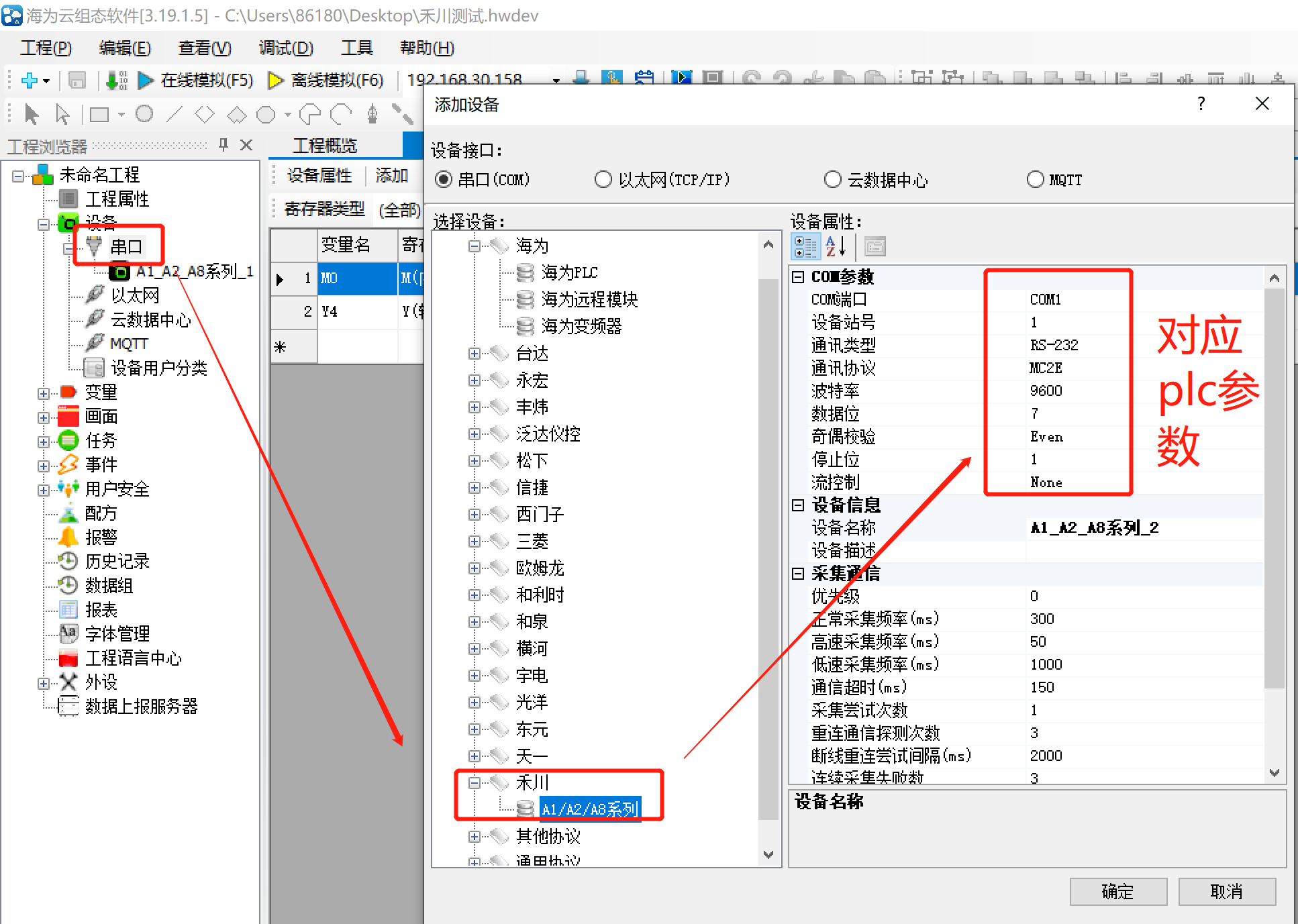

本例是以HCA8是以實際操作，打開組态工程，并先建立HCA8驅動，并填上對應的HCA8實際串口通信資料格式(進行透傳之前，必須跟PLC先通訊上)

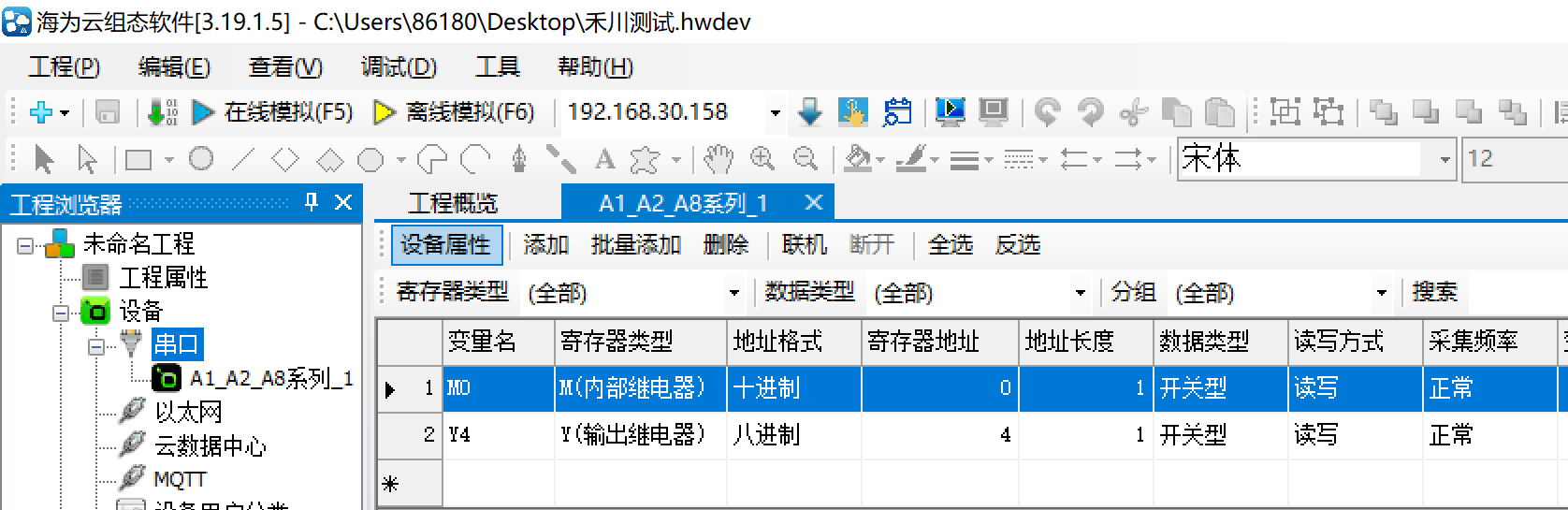

點擊添加變量，建立一(yī / yì ／yí)個Y4和(hé / huò)M0（如果有需要(yào / yāo)建立連續變量，可以添加批量建立），并綁定對應對應圖元

點擊設備管理器-并選擇對應的物聯設備下載工程

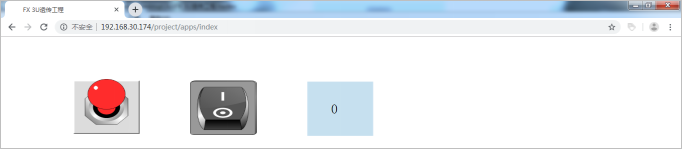

打開谷歌浏覽器上訪問當前HMI并操作它（确保物聯終端與PLC通訊上）。


2.物聯終端與HCA8透傳

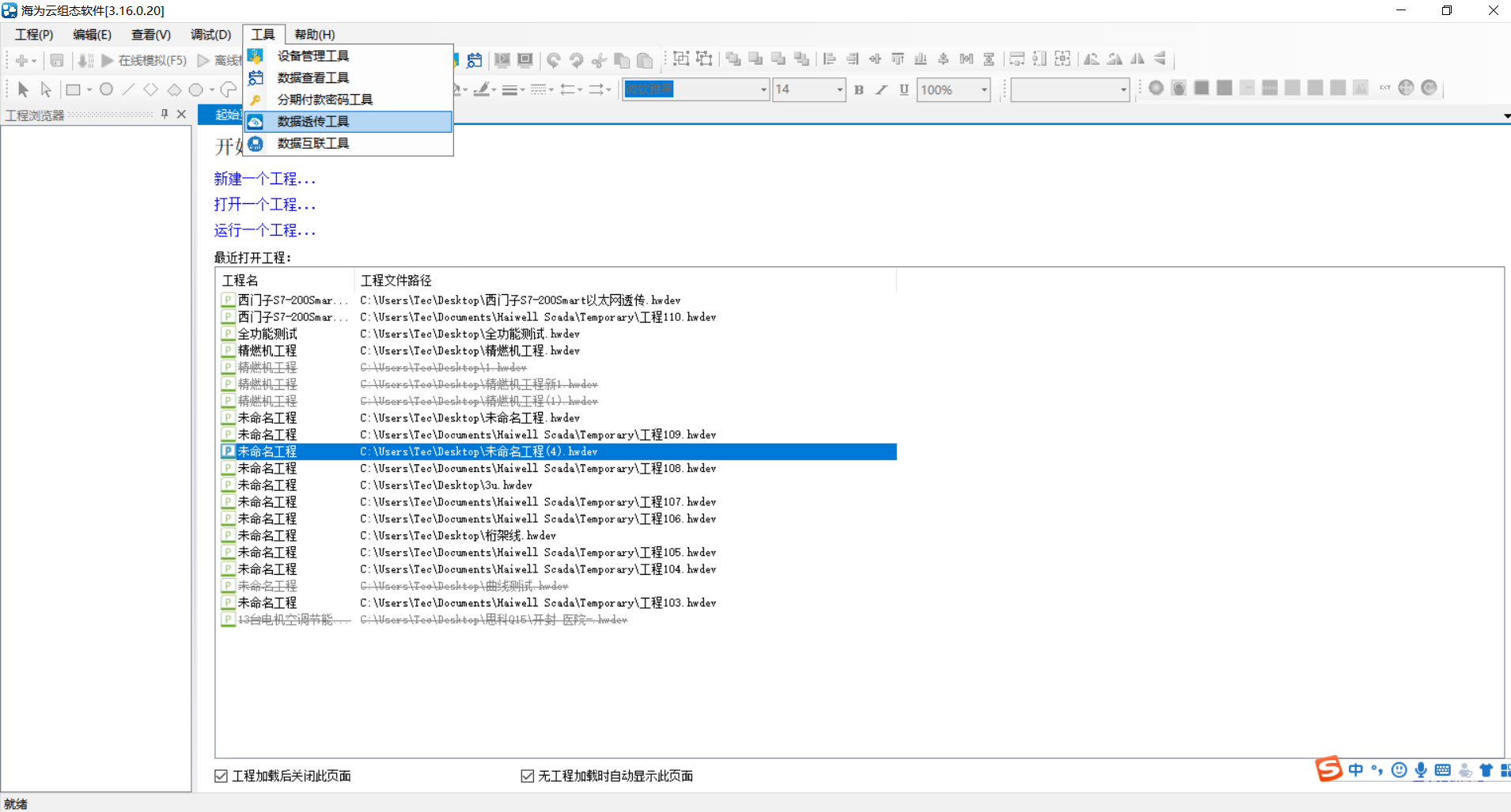

在組态軟件工具裏的打開數據透傳工具

輸入賬号密碼-登入雲賬戶

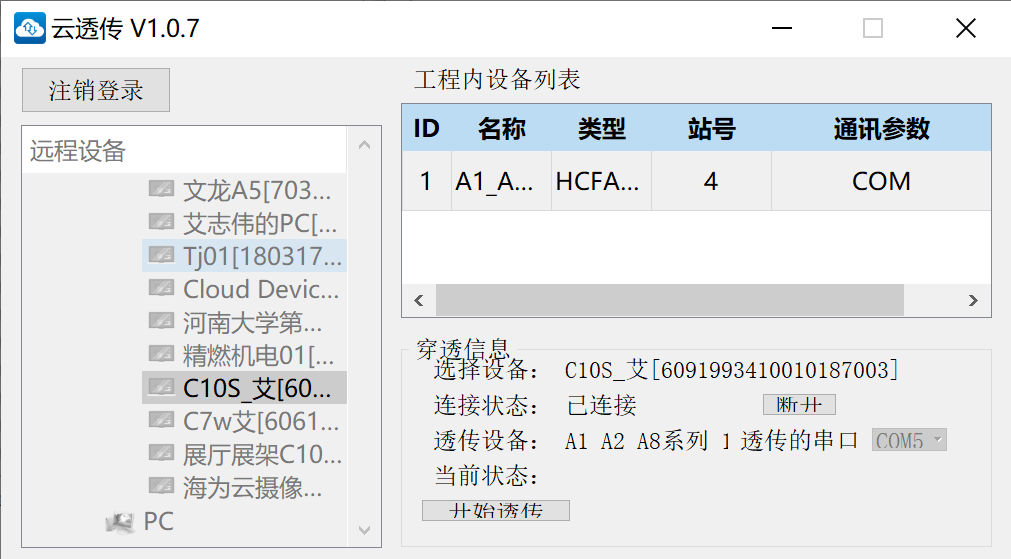

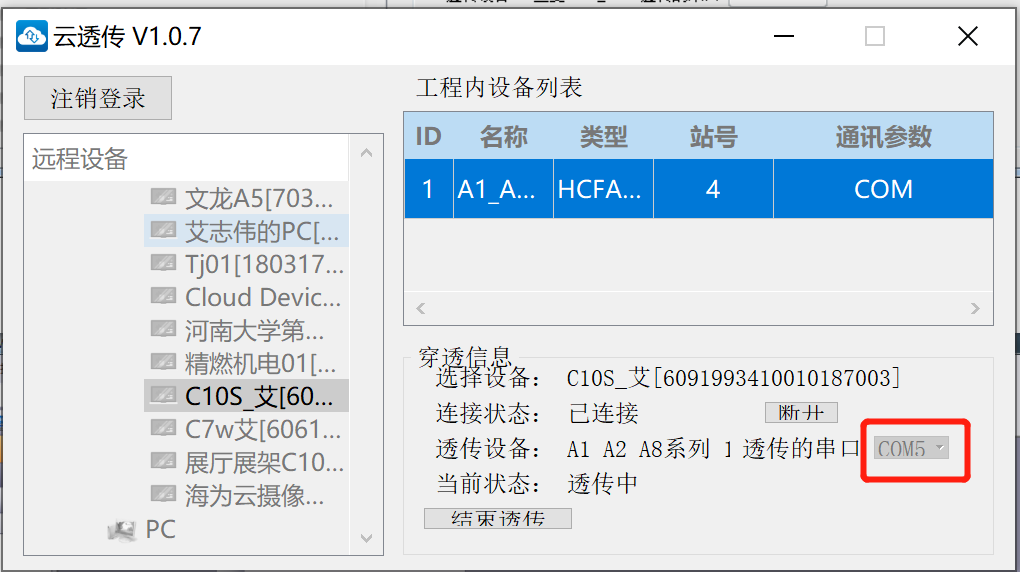

選中對應的物聯設備-并連接設備

連接設備後-選中對應的PLC,并點擊開始透傳（生成出來的端口，是編程軟件要(yào / yāo)用到COM口）

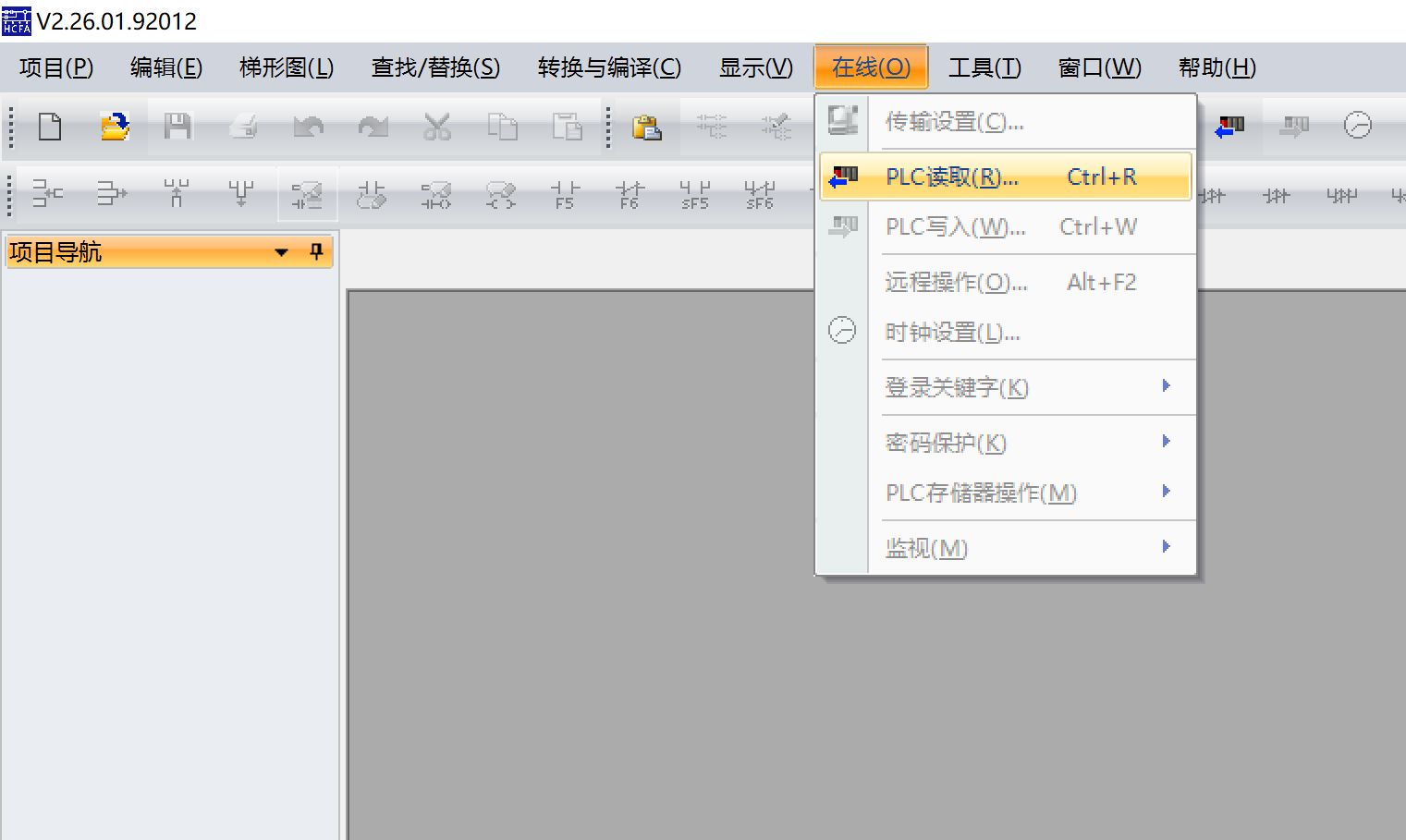

打開HCP works軟件後，點擊在線-再點擊PLC讀取

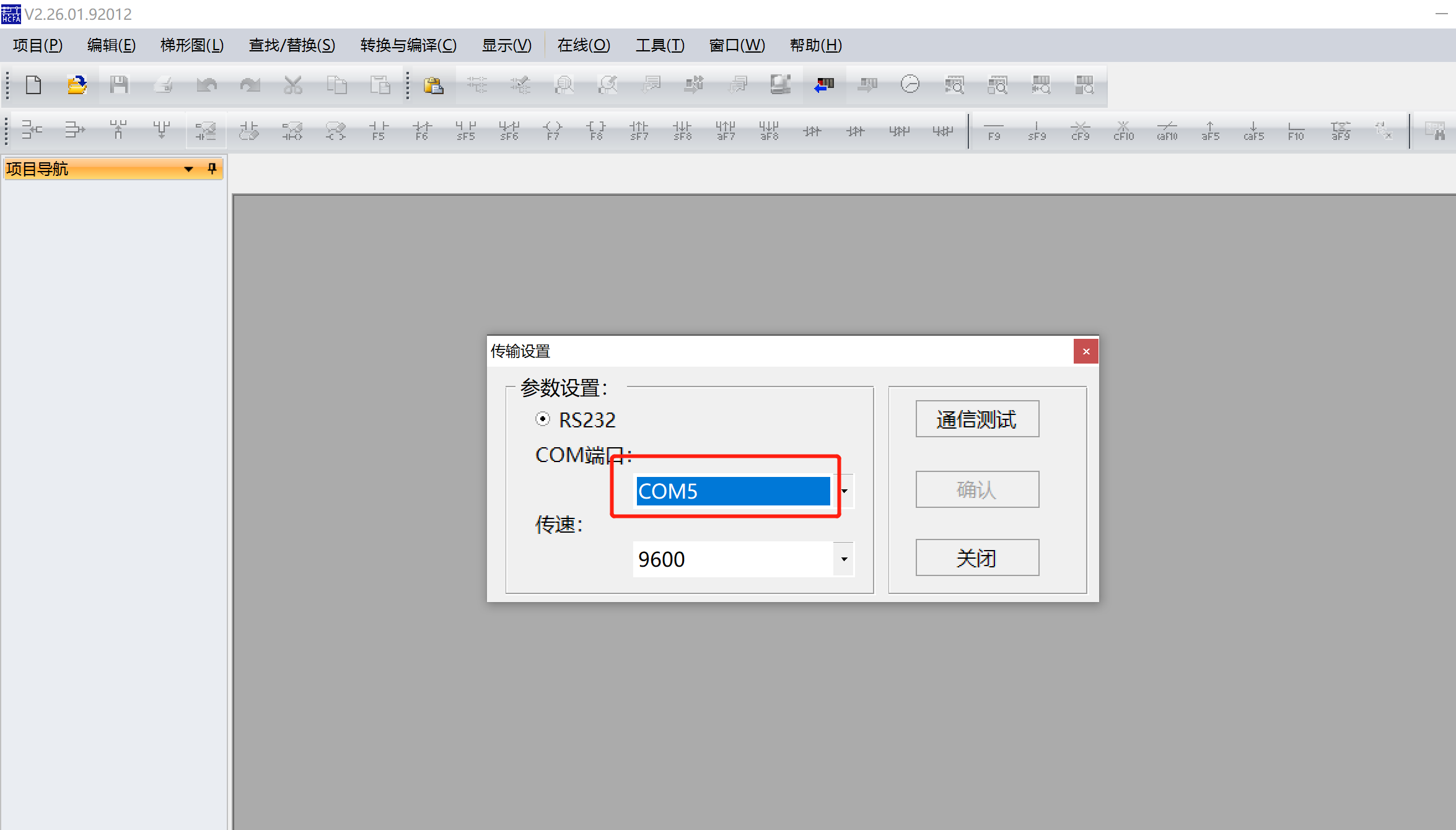

選擇對應的串口

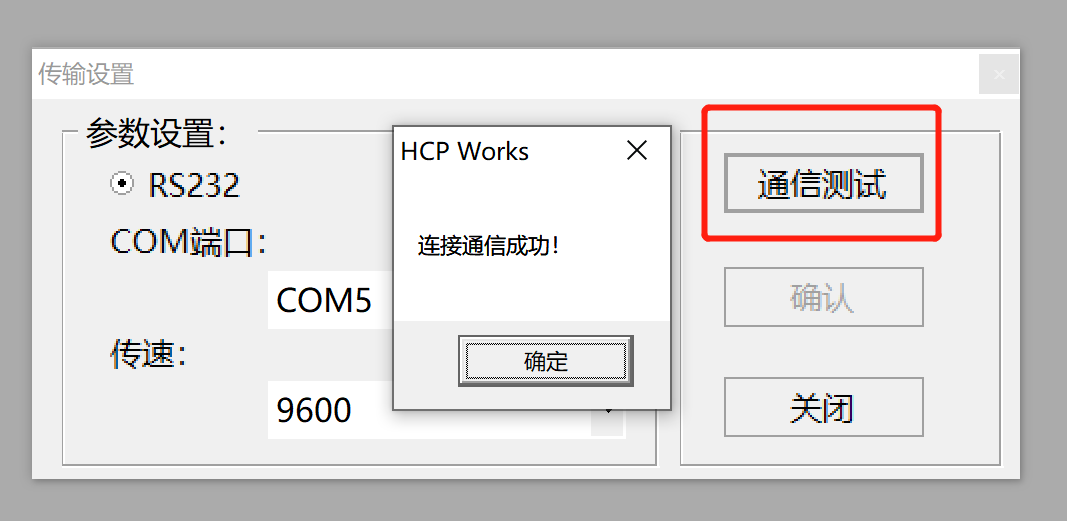

點擊通訊測試(聯機成功會有成功提示)

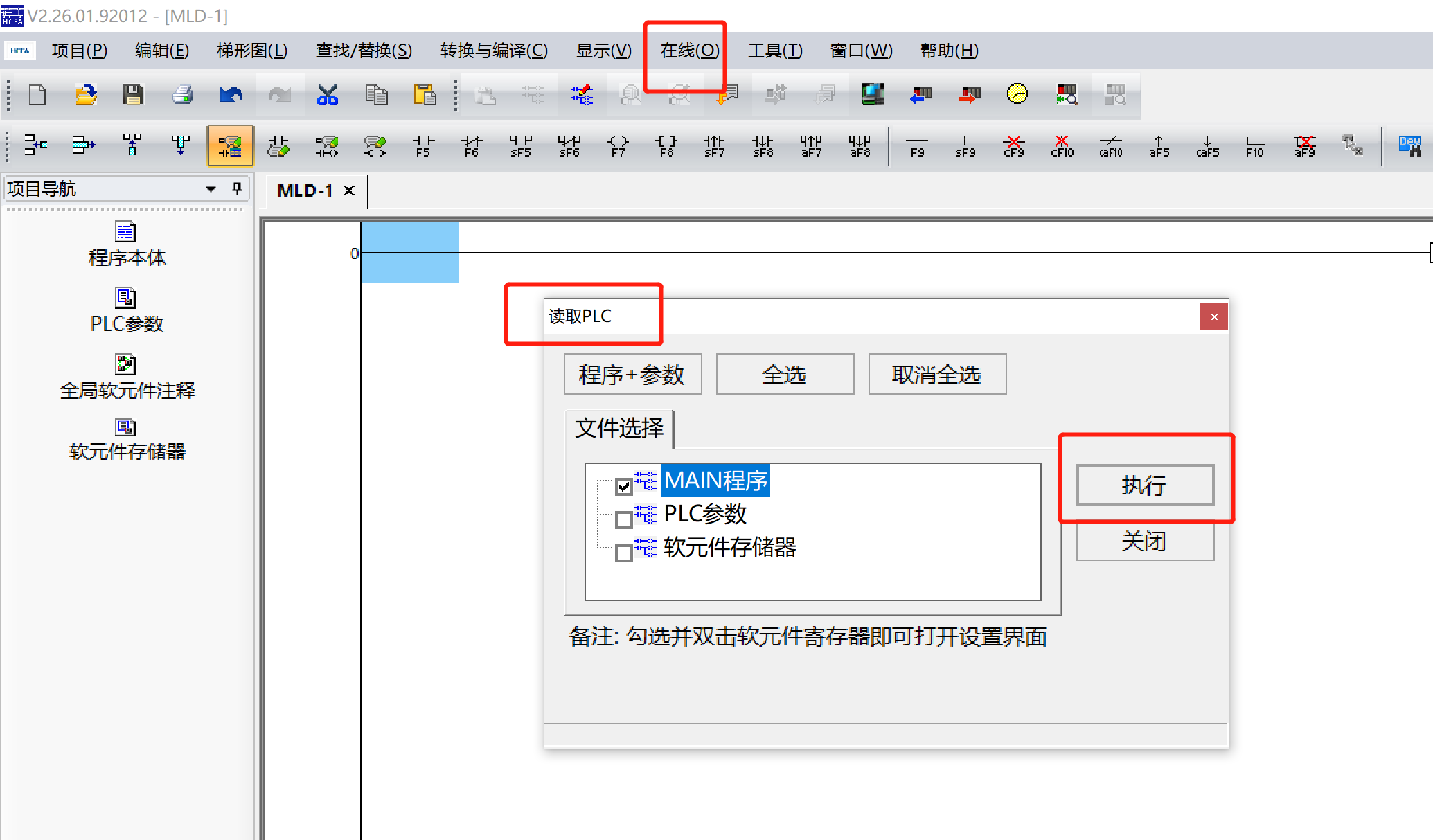

通訊成功後點擊在線-PLC讀取進行數據上載

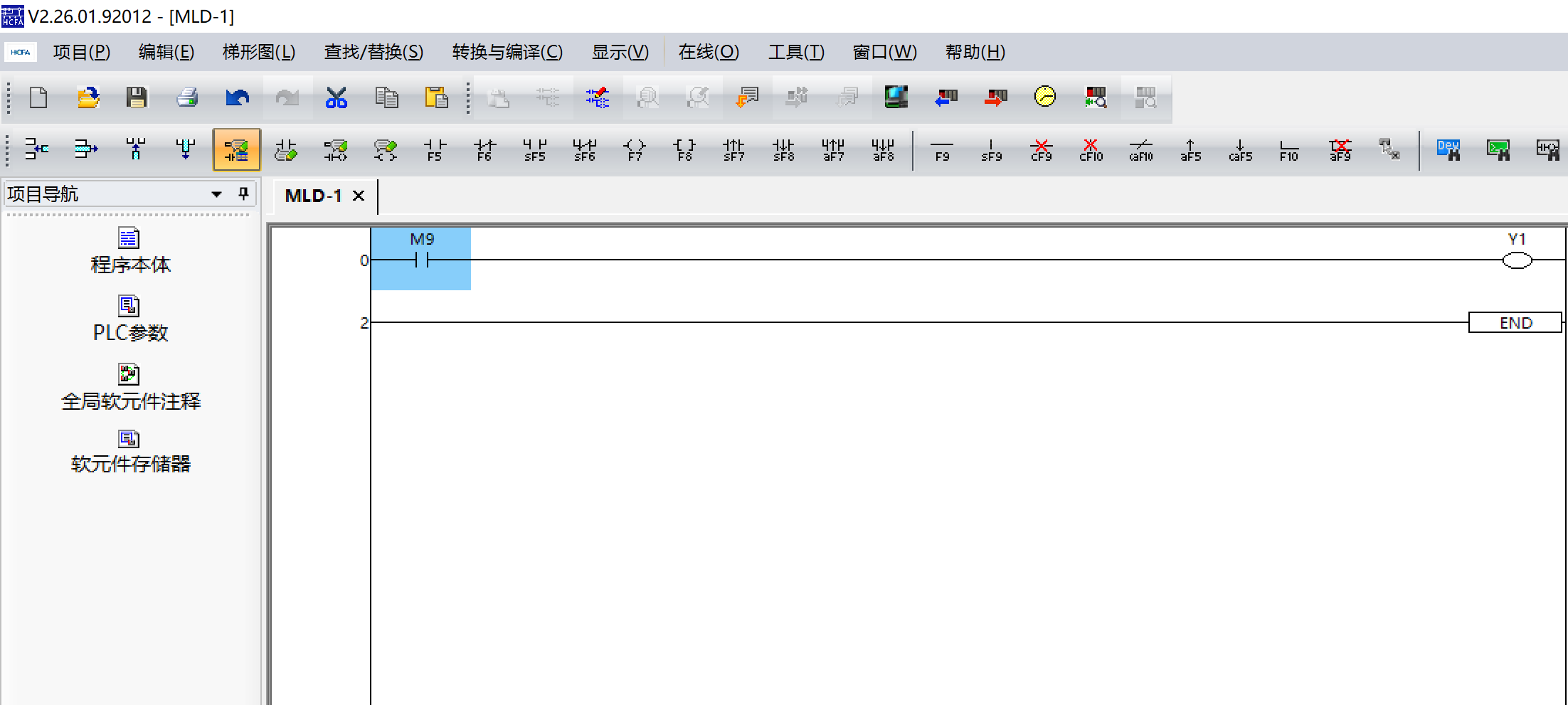

上載參數後，進入主頁面即可實現監控和(hé / huò)上下載程序
