Haiwell（海爲(wéi / wèi)）物聯終端與豐炜VS系列PLC串口透傳教程

2021-01-25 13:48:44 market 1561

一(yī / yì ／yí)、接線示意圖

圖1 HMI示例

圖2 PLC示例

二、物聯終端與豐炜VS系列PLC串口通訊

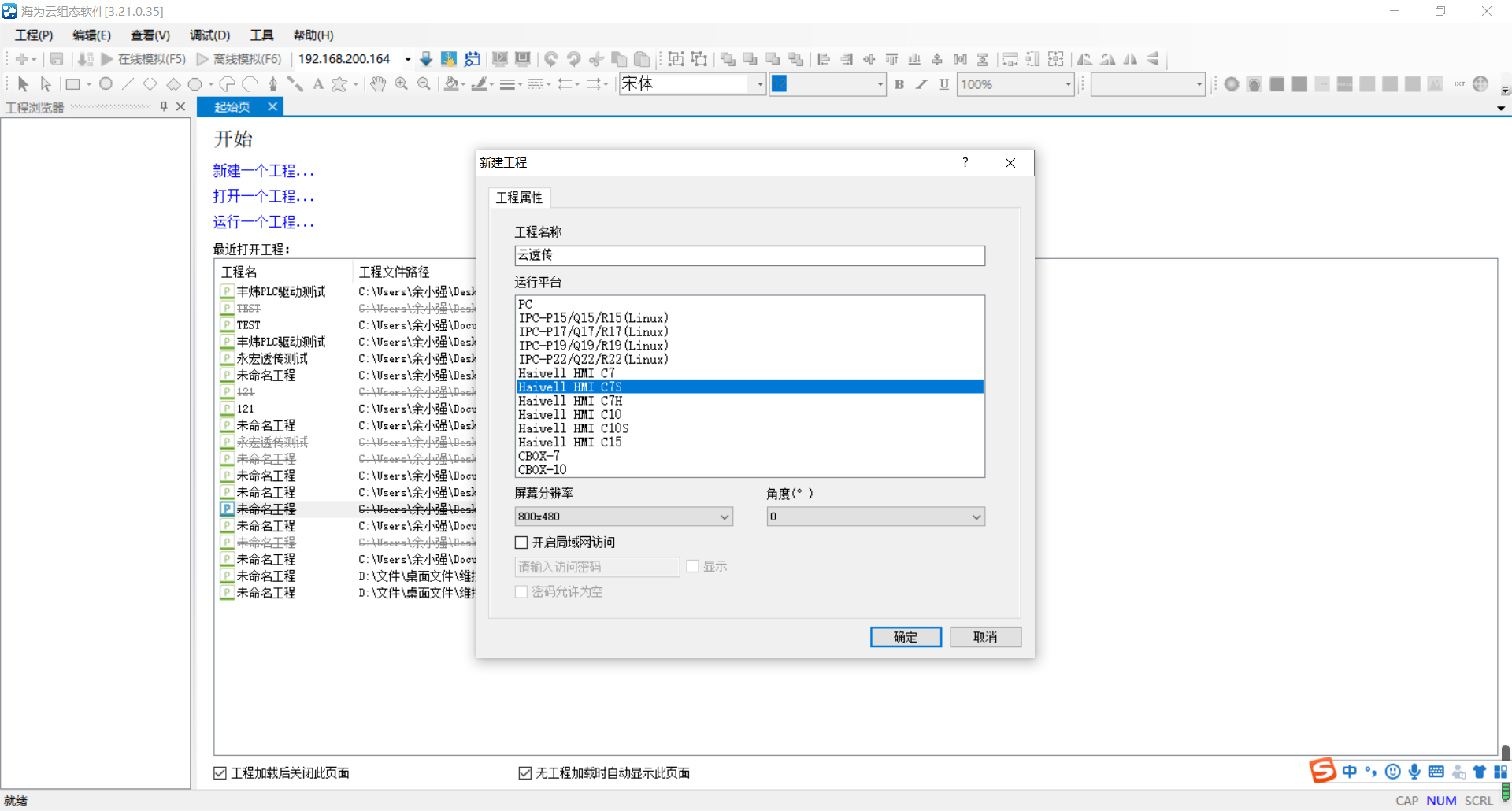

1.打開雲組态SCADA軟件，創建工程

2.添加豐炜VS系列PLC設備（設備列表沒有豐炜PLC按F12會顯示出相應隐藏的設備），觸摸屏和(hé / huò)PLC的通訊方式如果爲(wéi / wèi)串口選擇串口，如果是以太網選擇以太網，本例爲(wéi / wèi)串口，更改相應的com口參數如下圖所示

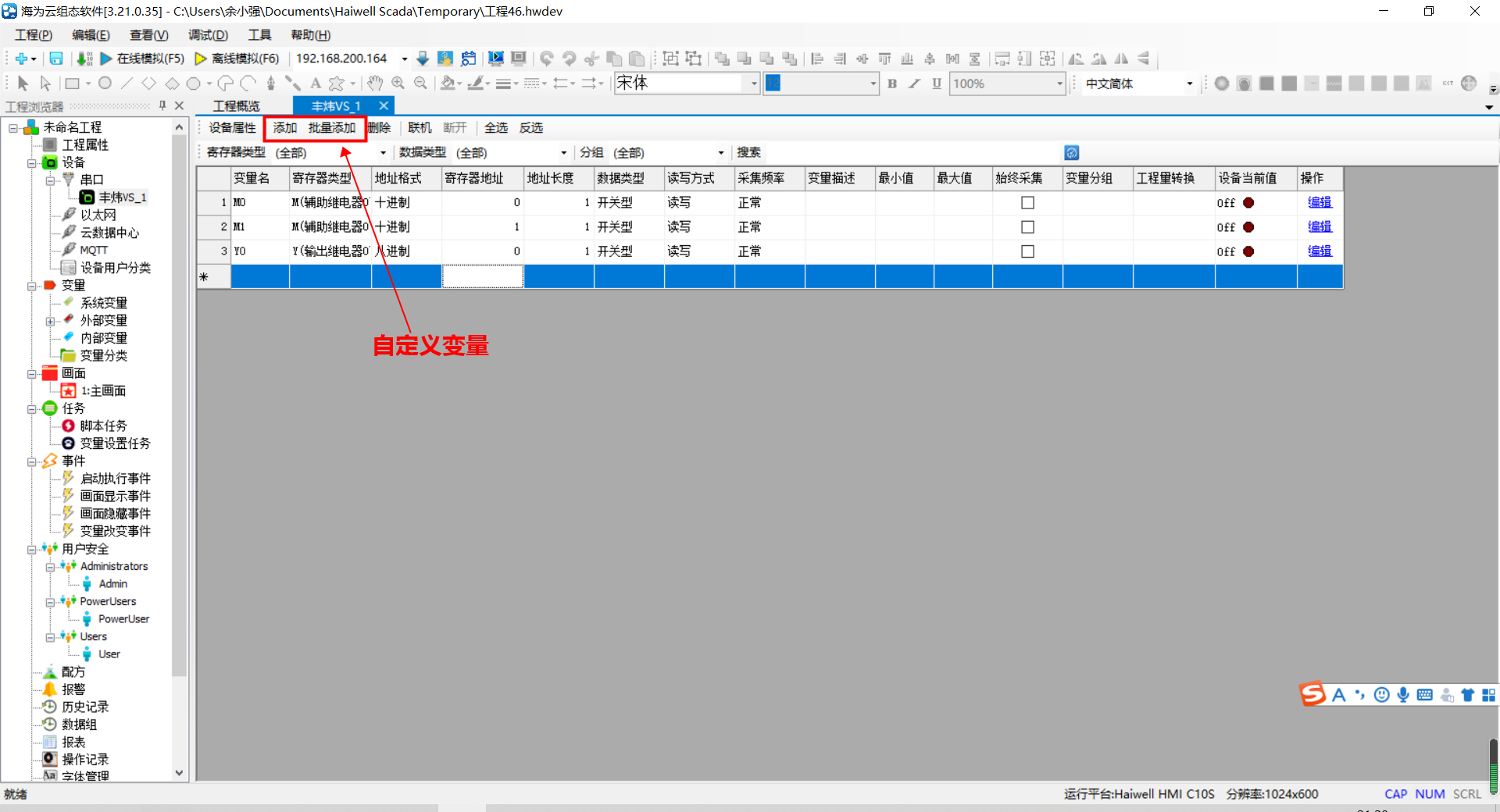

3.添加外部變量，添加M0、M1、Y0，用M0、M1控制Y0的亮滅

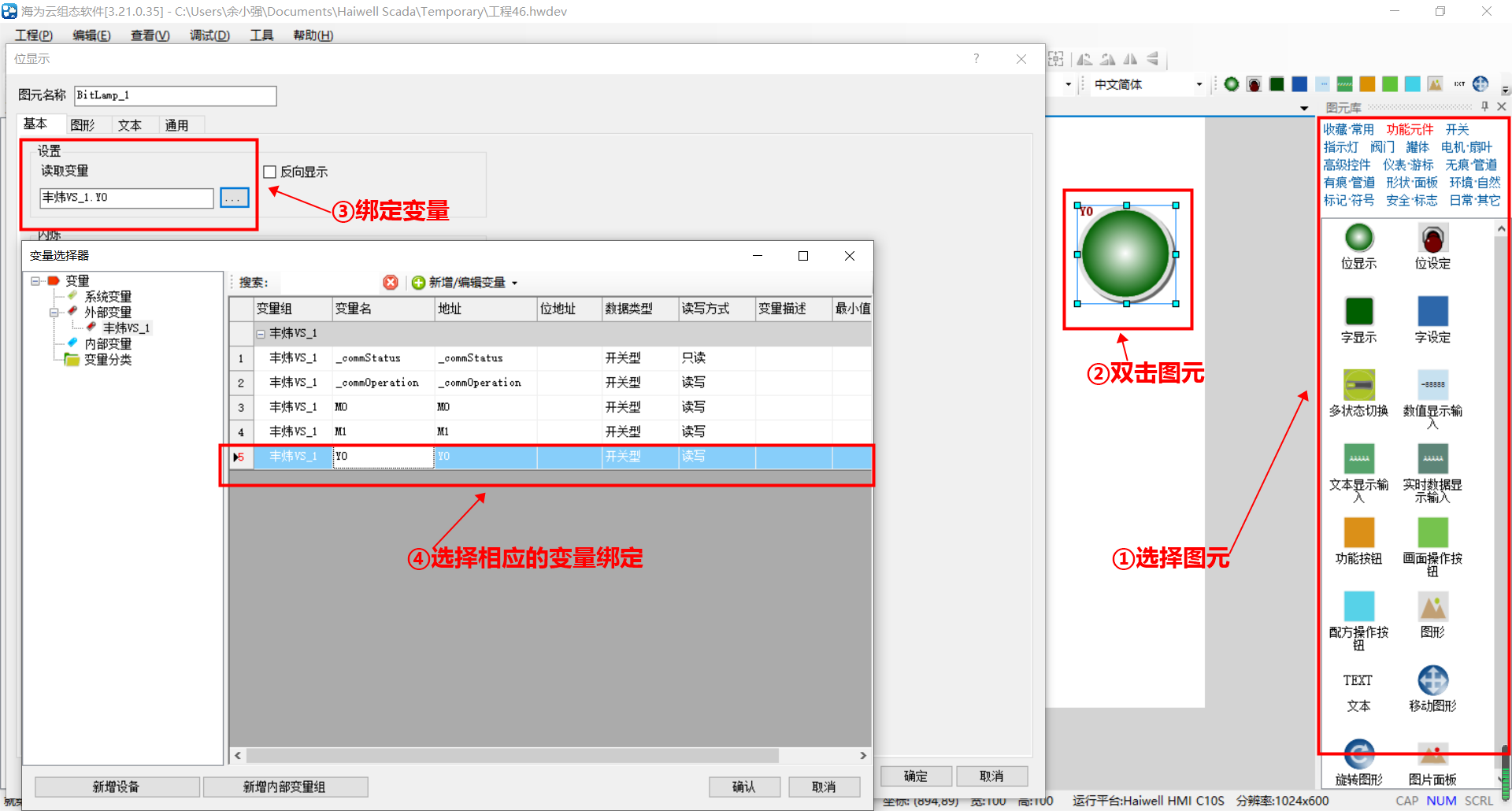

4.制作主畫面，添加圖元→綁定相應的控制變量

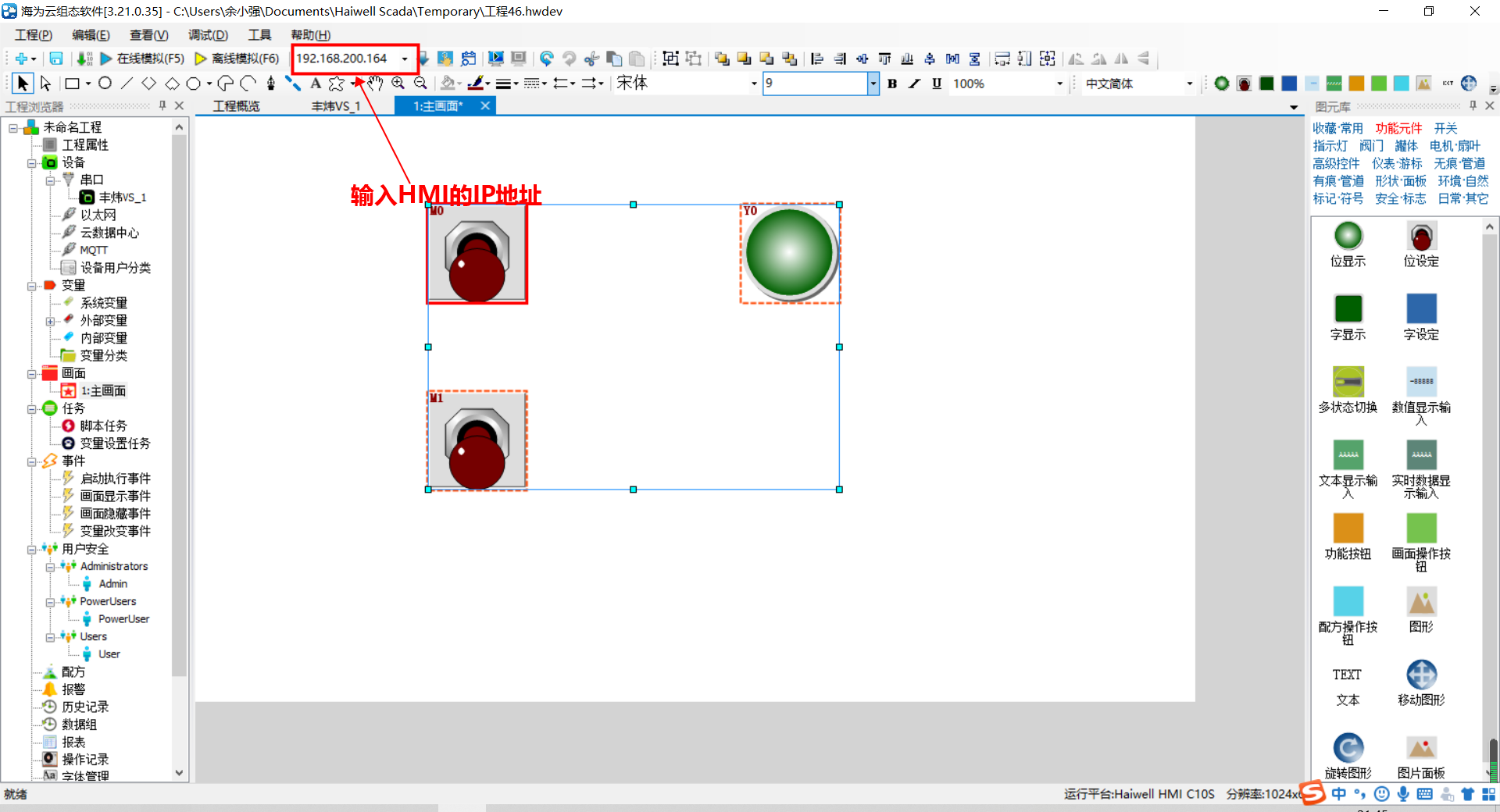

5.輸入HMI的IP地(dì / de)址将組态工程下載到HMI上即可，如需要(yào / yāo)遠程下載打開設備管理工具，通過雲管理進行遠程下載，這樣簡單的組态畫面制作完成

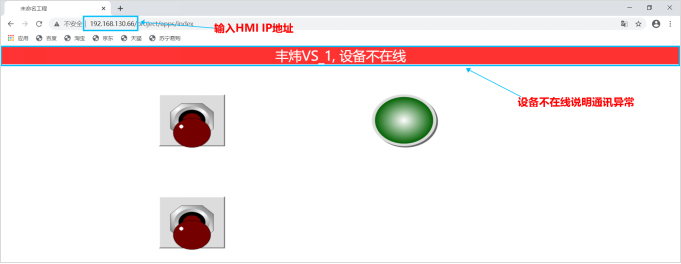

6.通過谷歌浏覽器輸入HMI的IP地(dì / de)址查看設備在線情況，如下圖出現設備不在線說明步驟2的設備或者資料格式選擇錯誤更正即可，也可能是設備和(hé / huò)HMI接線未接好檢查一(yī / yì ／yí)下即可，根據現場的情況處理的方式不同，未出現設備不在線情況則說明通訊成功


三、物聯終端與豐炜VS系列 PLC透傳

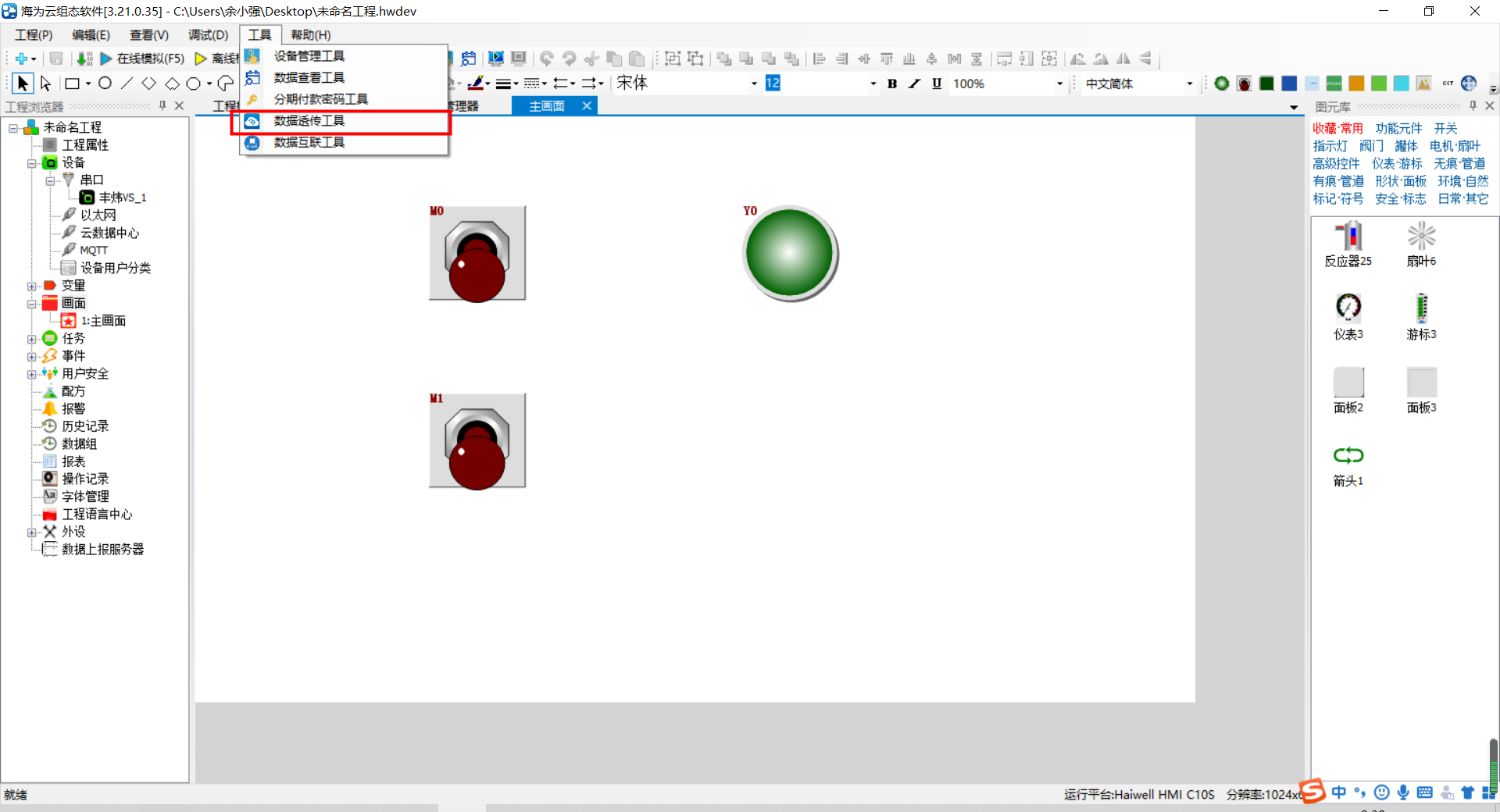

1.在組态軟件工具菜單欄中打開數據透傳工具

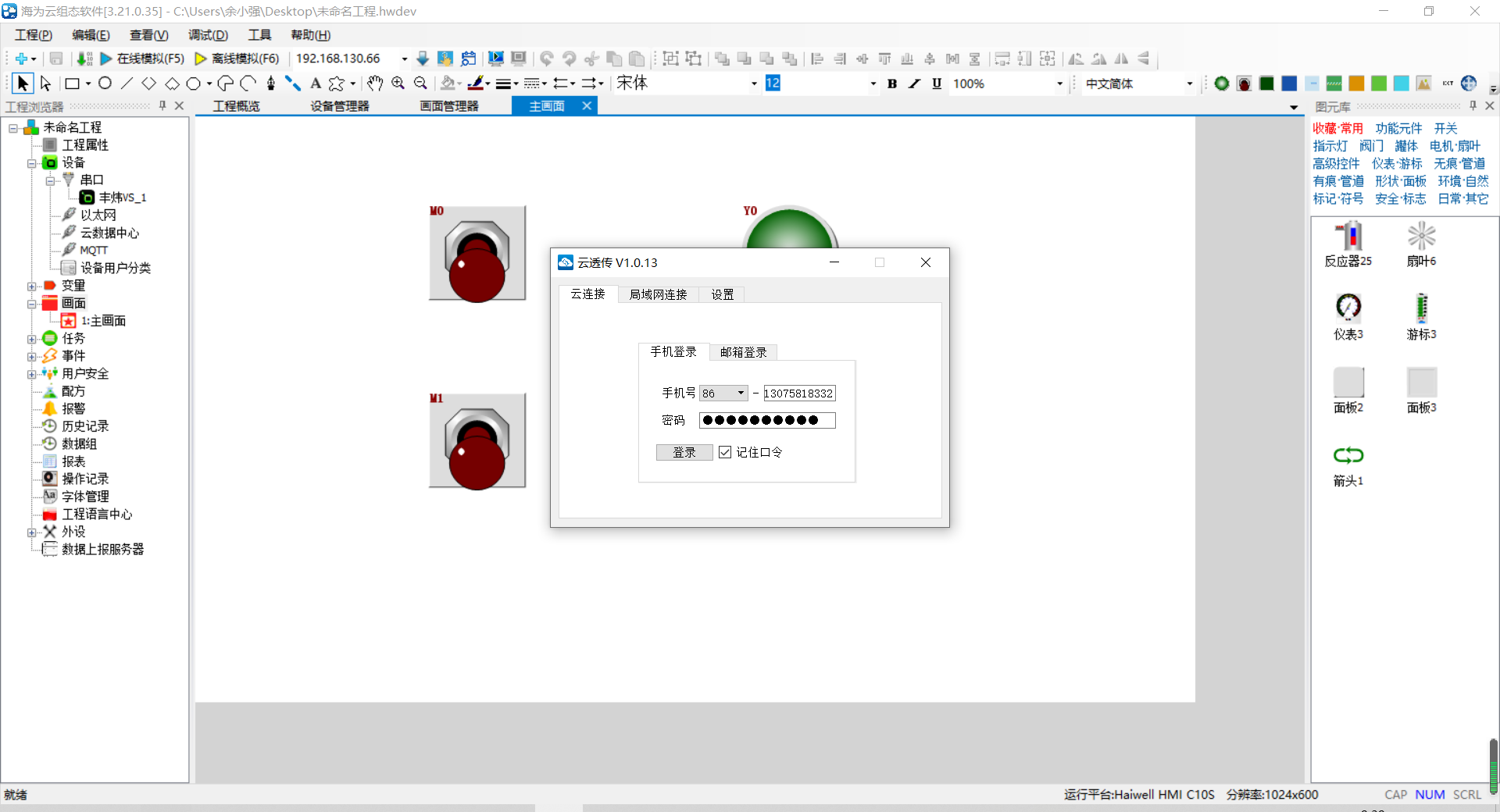

2.登入海爲(wéi / wèi)雲APP賬号

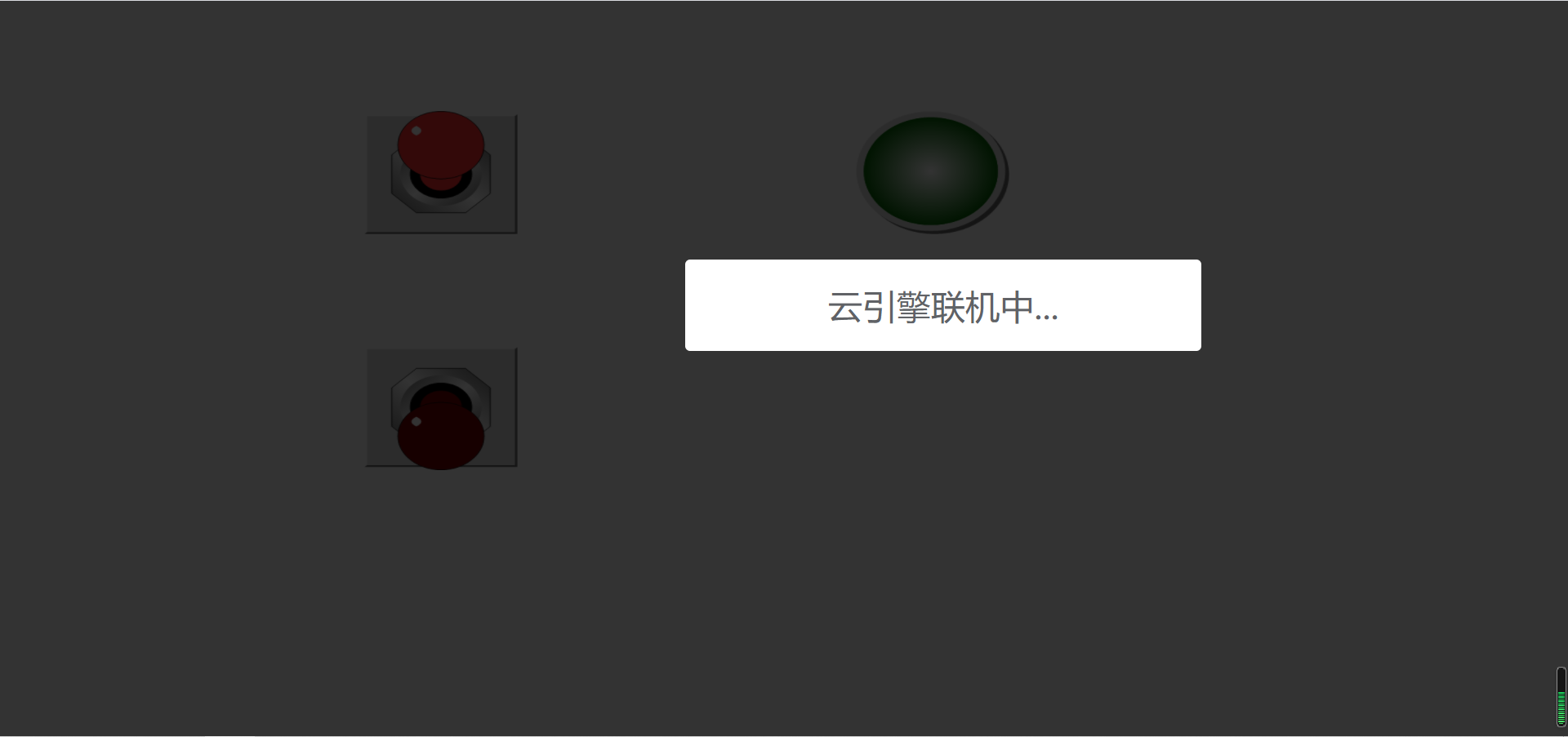

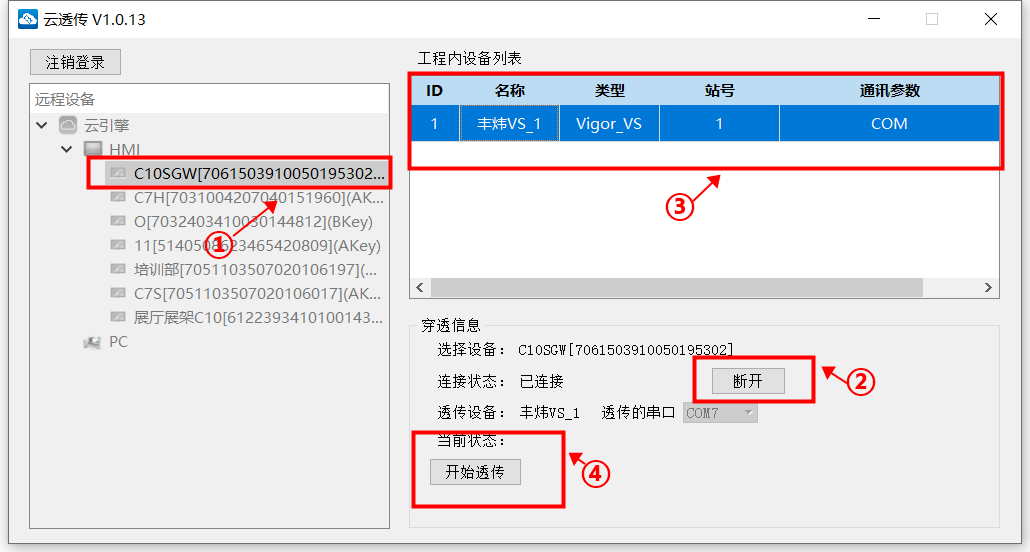

3.如下圖：①選擇綁定的設備（遠程連接需先綁定對應物聯終端設備）→②點擊連接→③選擇工程内設列表的設備→④點擊開始透；透傳開始HMI屏幕出現雲引擎聯機中字樣如下圖2

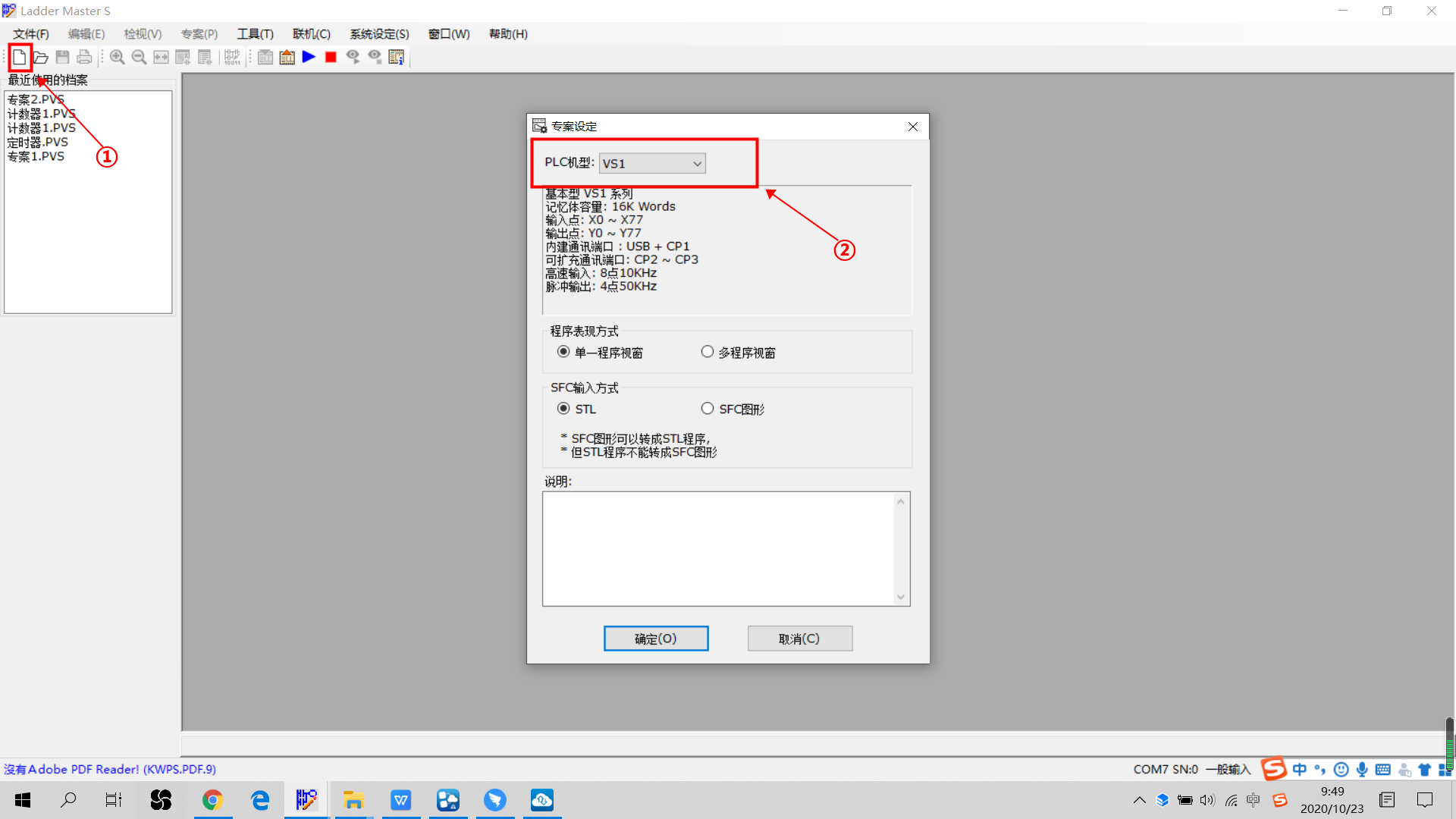

4.打開豐炜PLC編程軟件，①新建一(yī / yì ／yí)個工程→②選擇相應的PLC系列（本例爲(wéi / wèi)豐炜VS1系列PLC），點擊确定即可

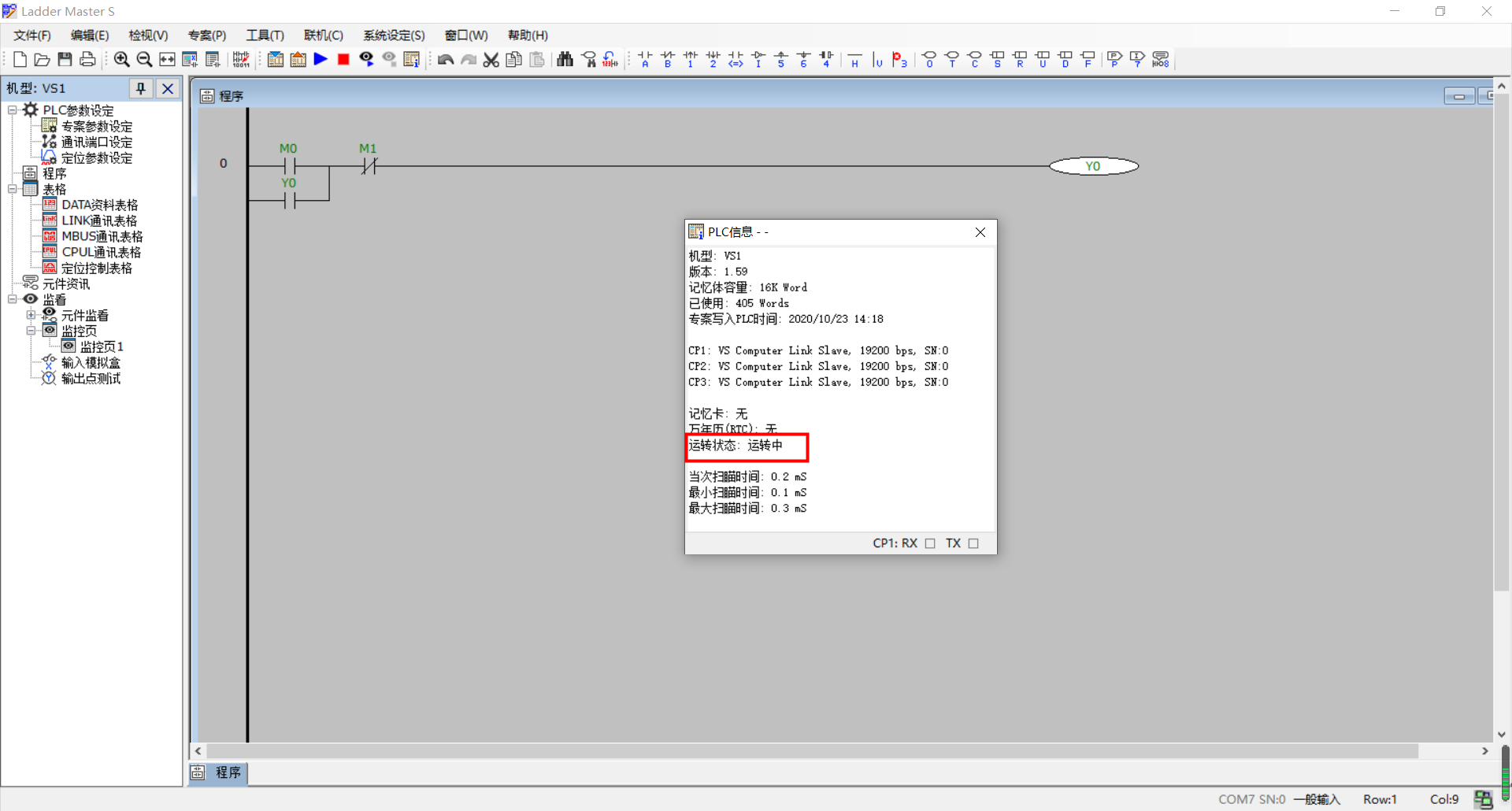

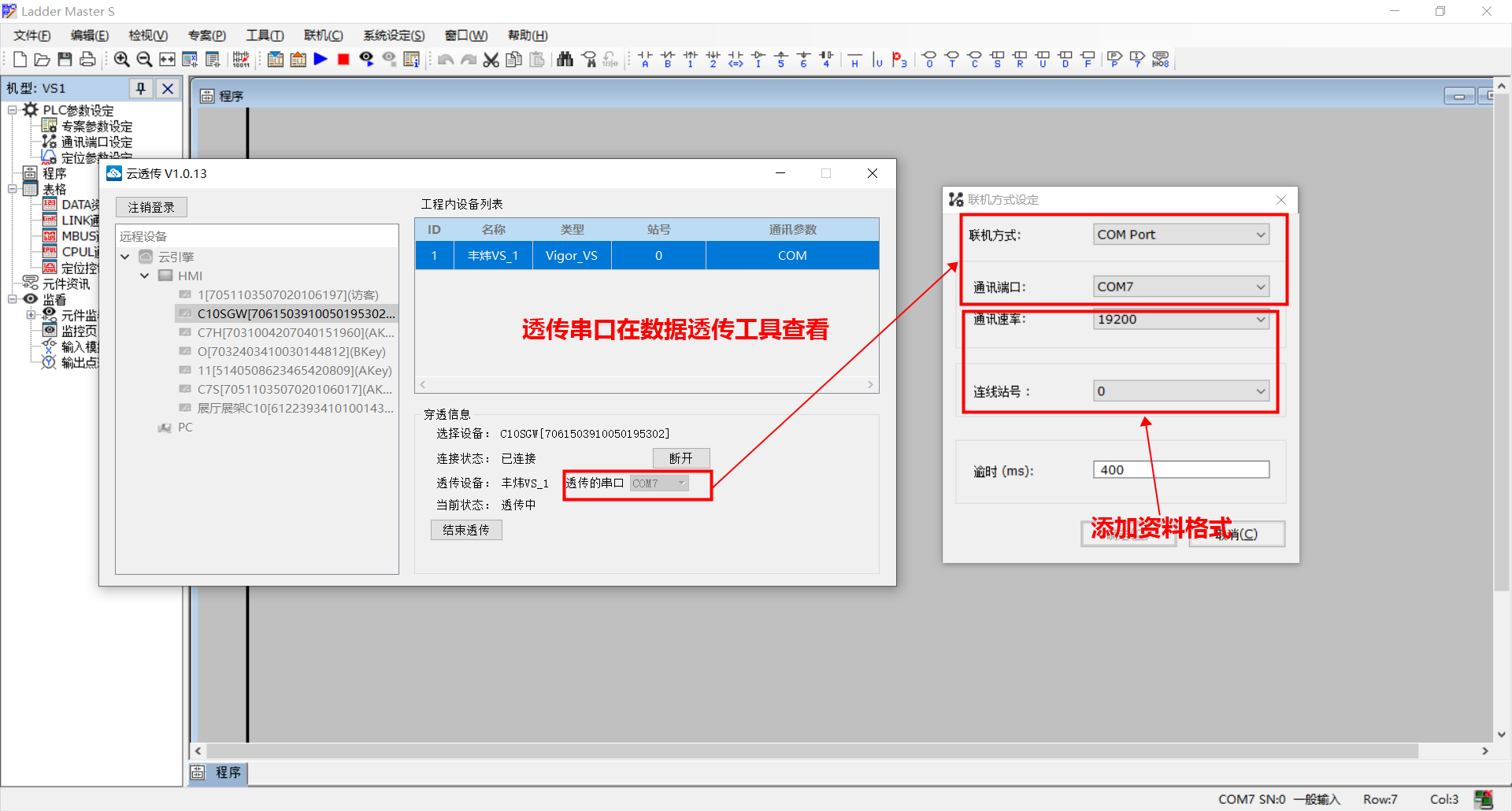

5.在菜單欄裏選擇系統設定→①點擊聯機方式設定選擇通訊串口通訊→②選擇串口的資料格式（COM口在數據透傳工具上查看，資料格式爲(wéi / wèi)PLC資料格式），點擊确認即可,PLC自動聯機

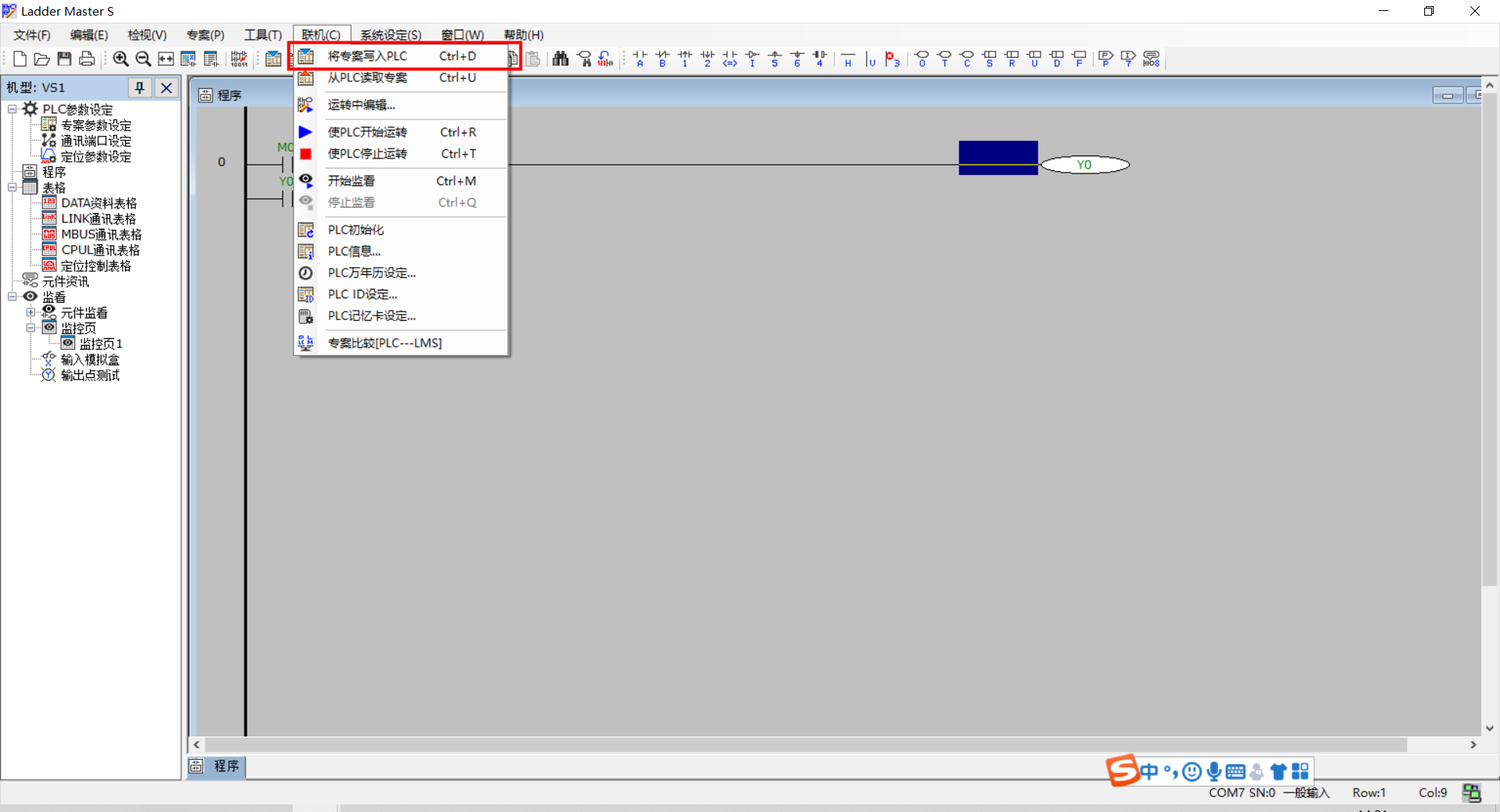

6.最後把PLC程序下載到PLC中即可
