Haiwell（海爲(wéi / wèi)）物聯終端與豐炜VH系列串口透傳教程

2021-01-25 11:07:55 market 1028

1. 物聯終端與豐炜VH串口通訊

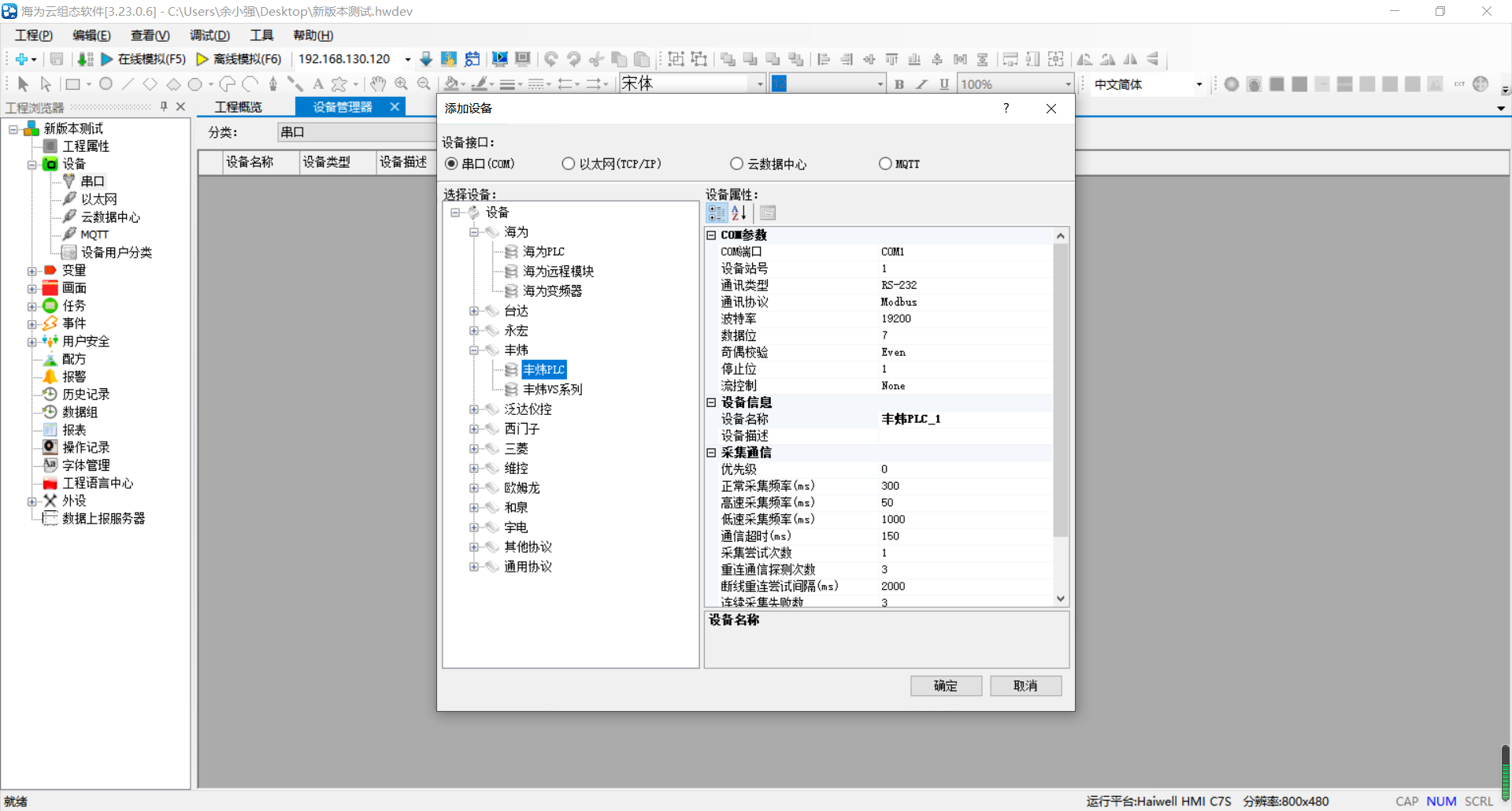

打開組态工程，并先建立豐炜串口驅動，并填上對應的豐炜PLC實際串口通信資料格式(進行透傳之前，必須跟PLC先通訊上)

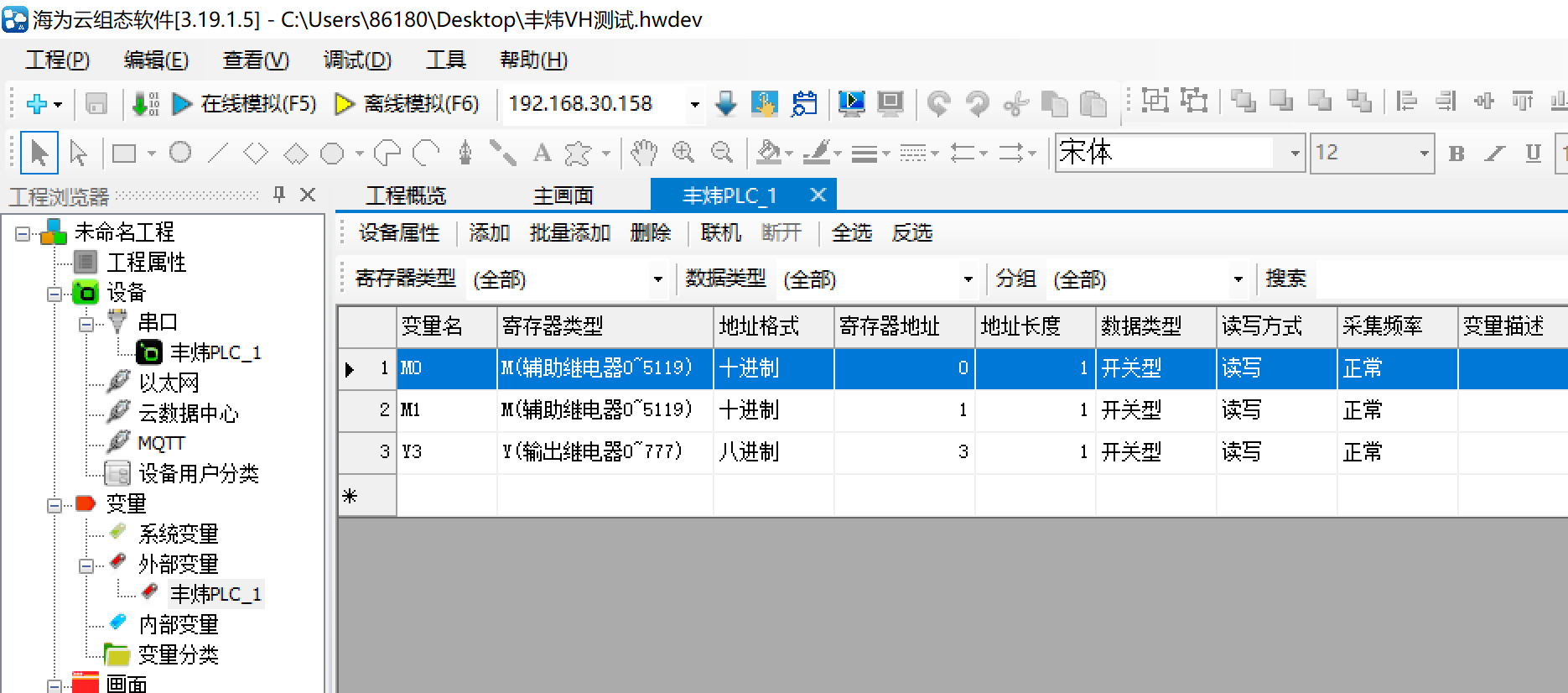

點擊添加變量，建立一(yī / yì ／yí)個M0和(hé / huò)Y3（如果有需要(yào / yāo)建立連續變量，可以添加批量建立），并綁定對應對應圖元

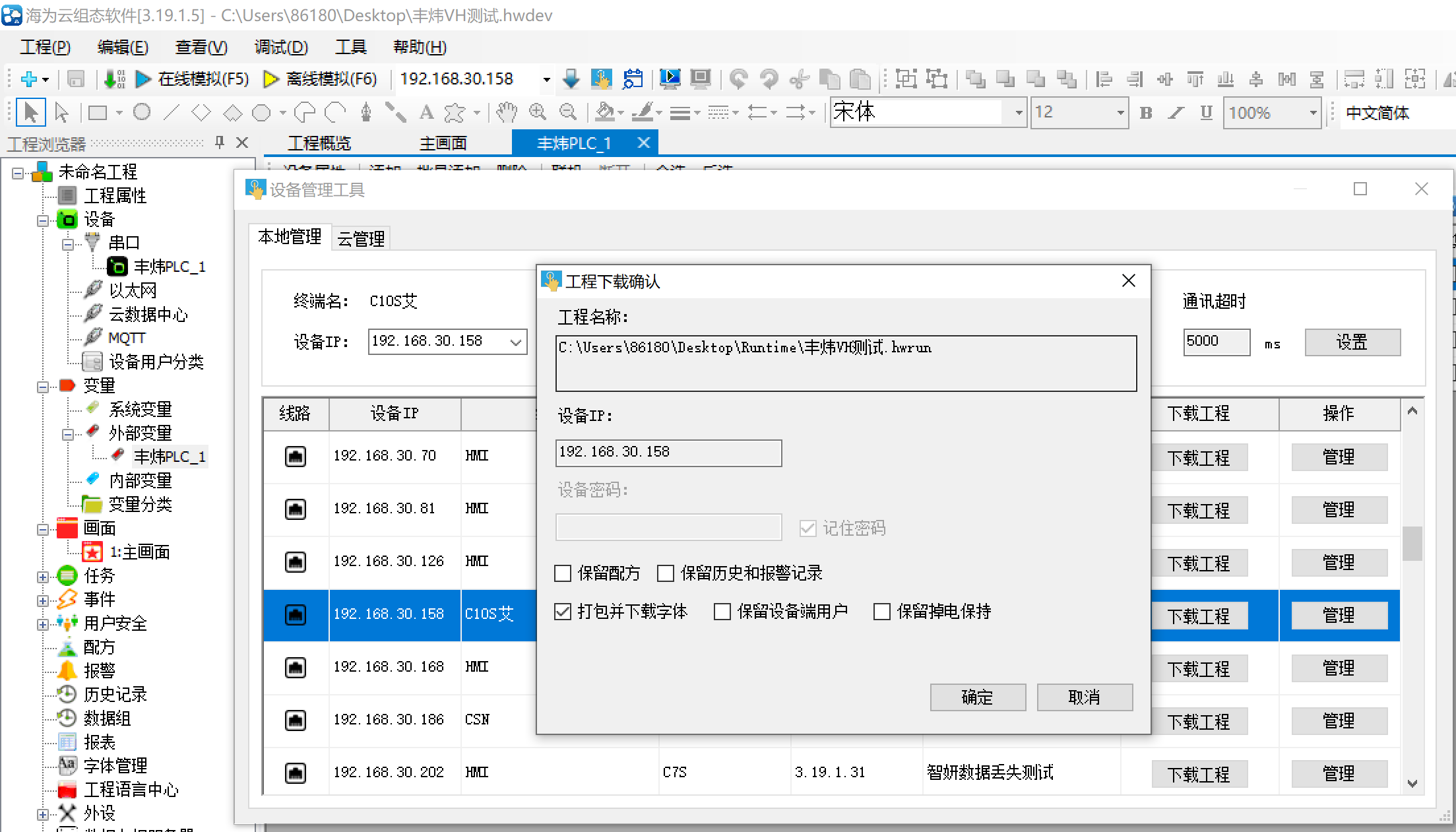

點擊設備管理器-并選擇對應的物聯設備下載工程

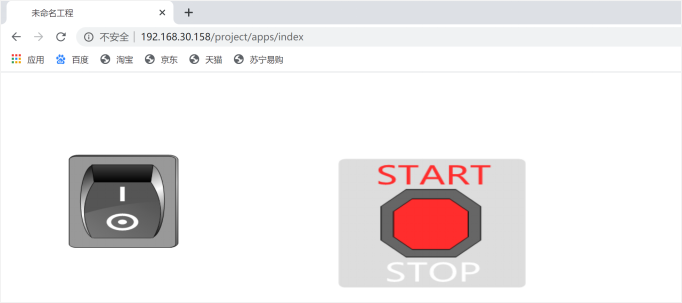

打開谷歌浏覽器訪問當前HMI并操作它（确保物聯終端與PLC通訊上）。


2.物聯終端與豐炜PLC透傳

在組态軟件工具裏的打開數據透傳工具

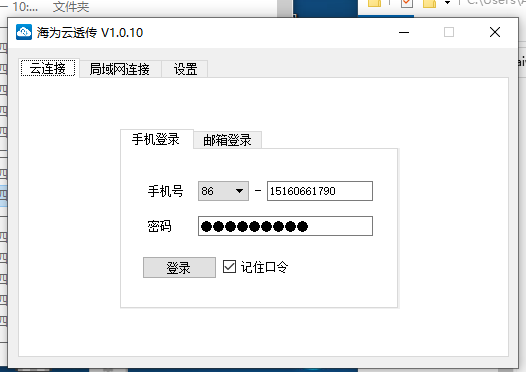

輸入賬号密碼-登入雲賬戶


選中對應的物聯設備-并連接設備

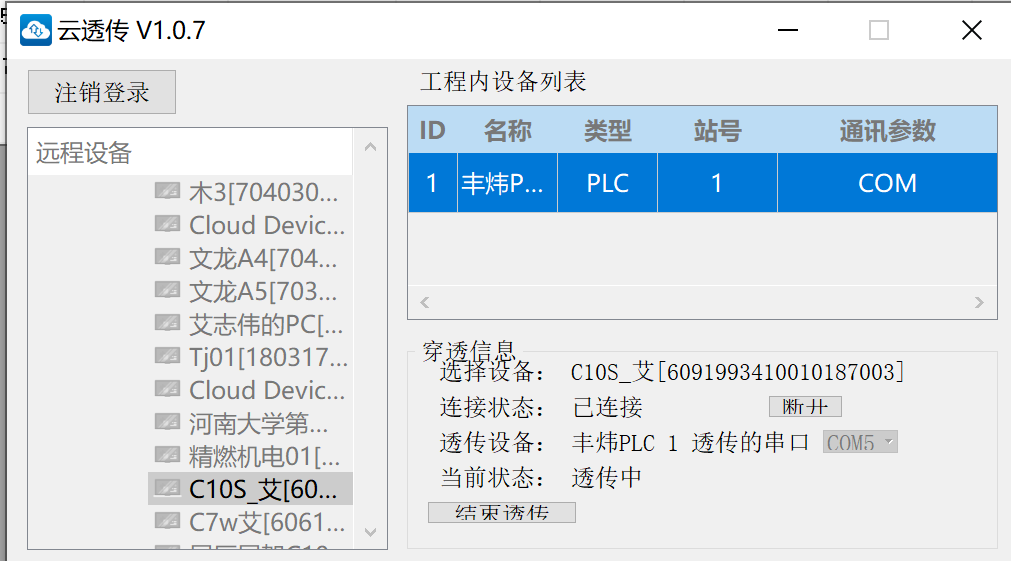

點擊對應的下位機設備，并點擊下方的開始透傳；

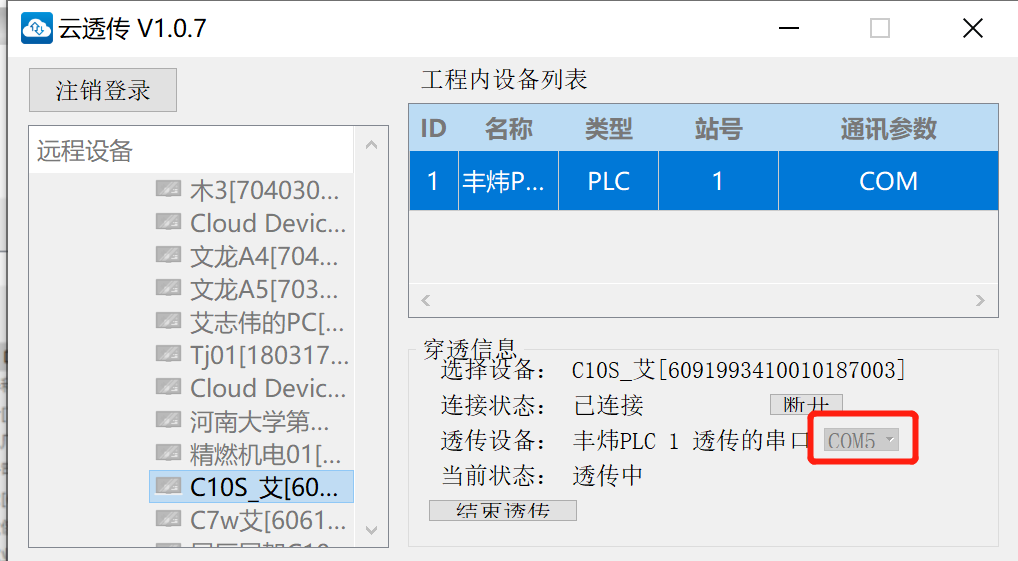

連接設備後-選中對應的PLC,并點擊開始透傳（生成出來的端口，是編程軟件要(yào / yāo)用到COM口）

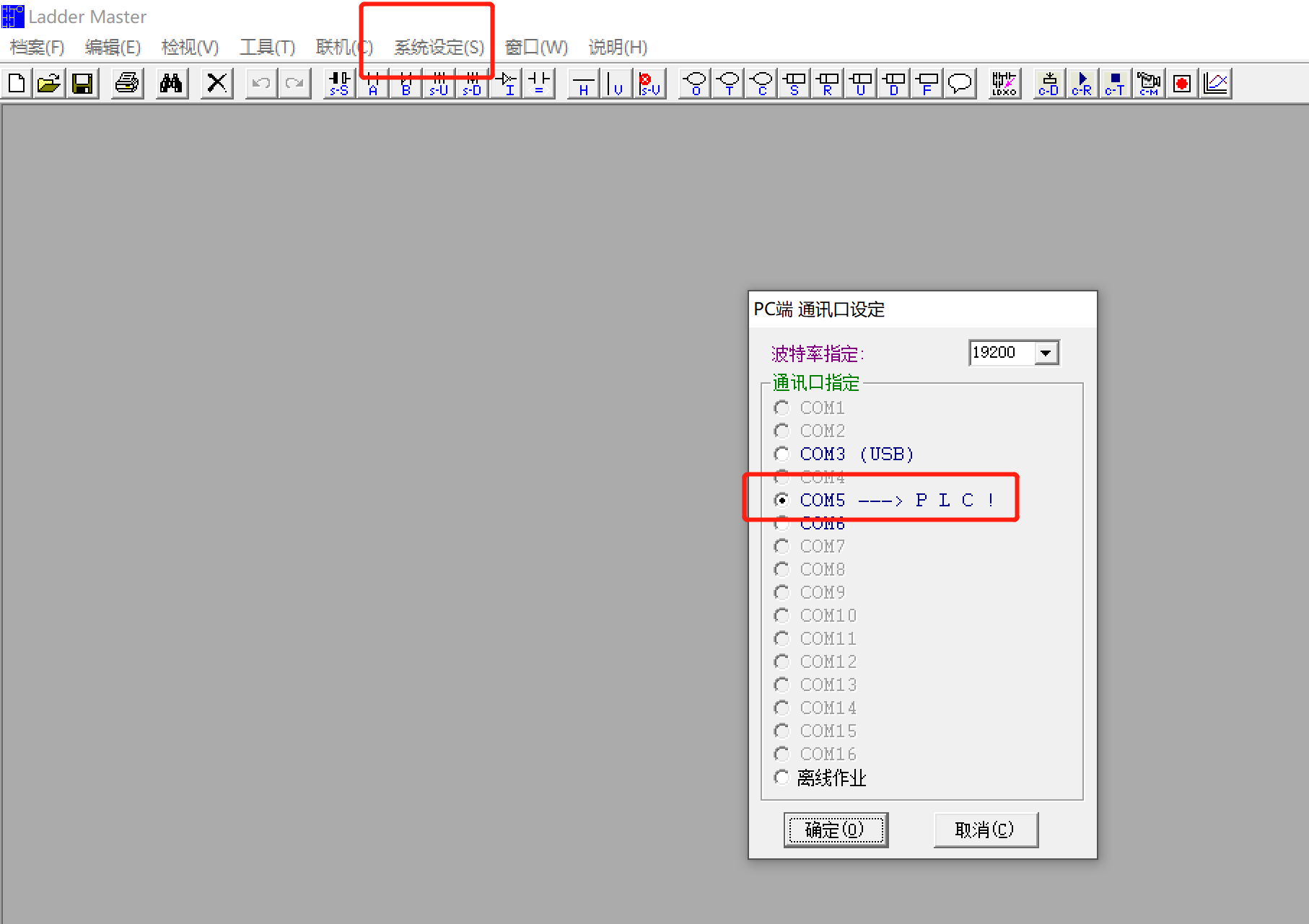

打開豐炜PLC編程軟件-系統設定-PC端通訊口設定，選擇生成的虛拟串口

配置連接成功；

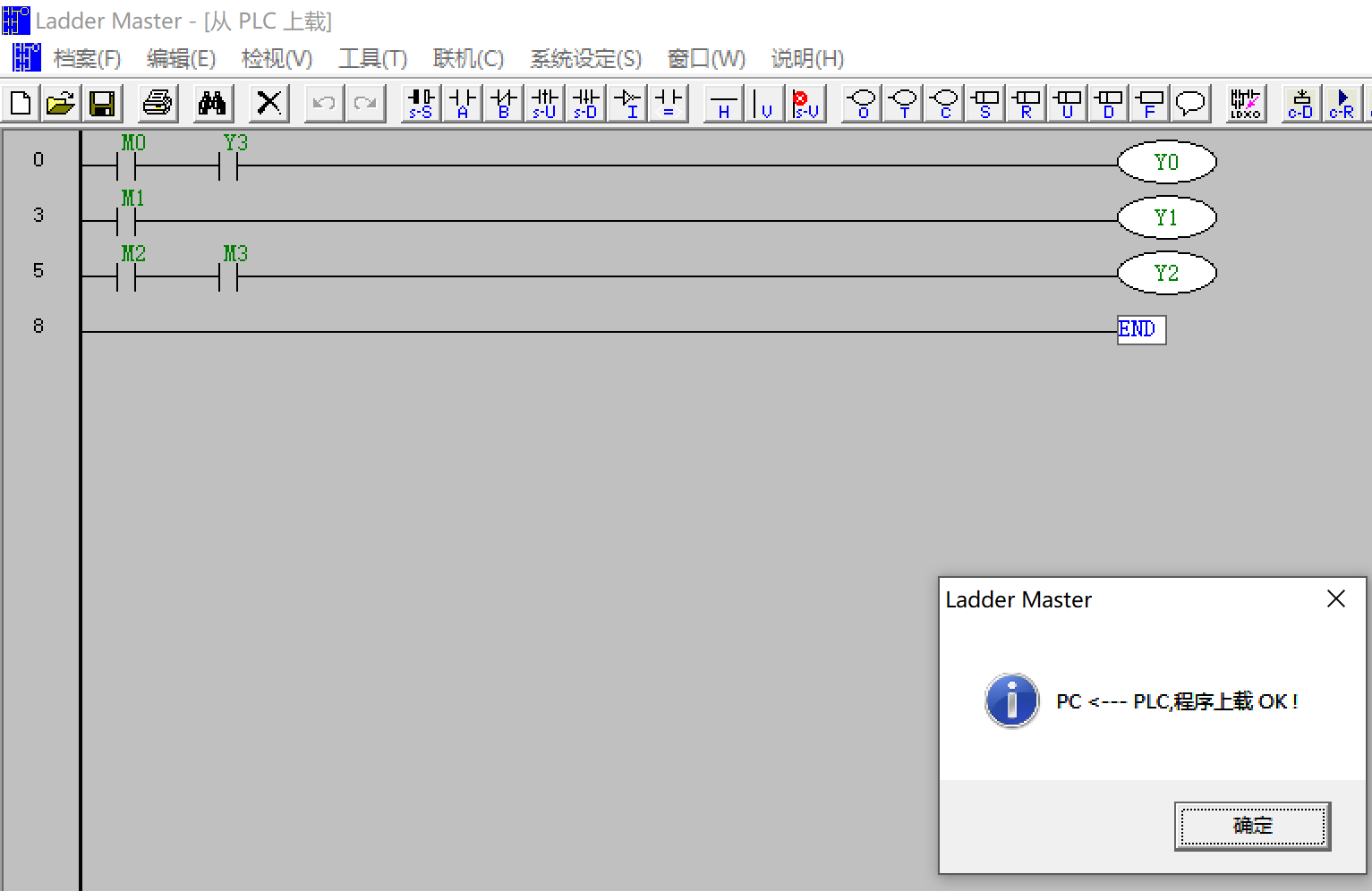

提示上載成功之後，既可進行上下載PLC程序及在線監視。

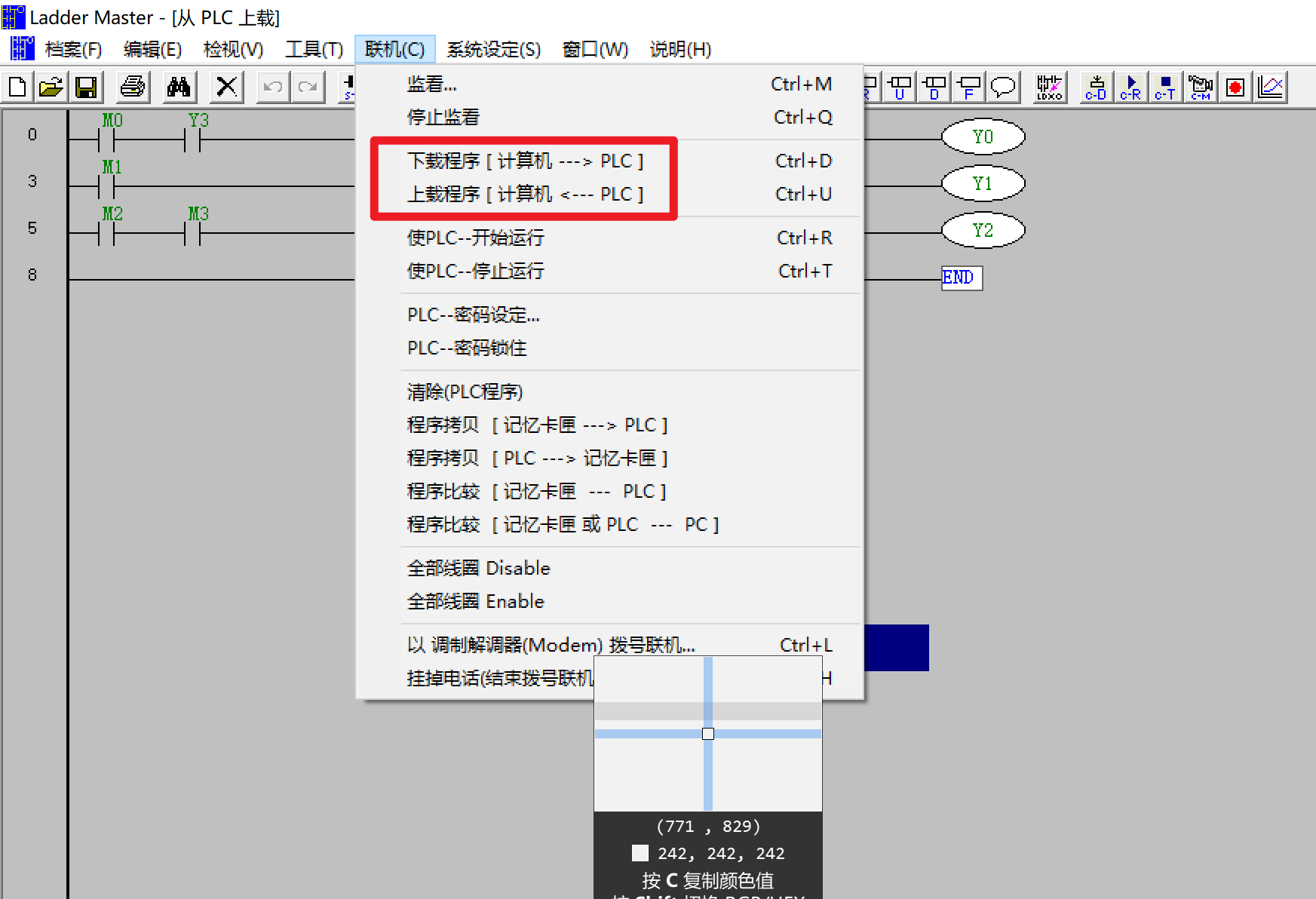

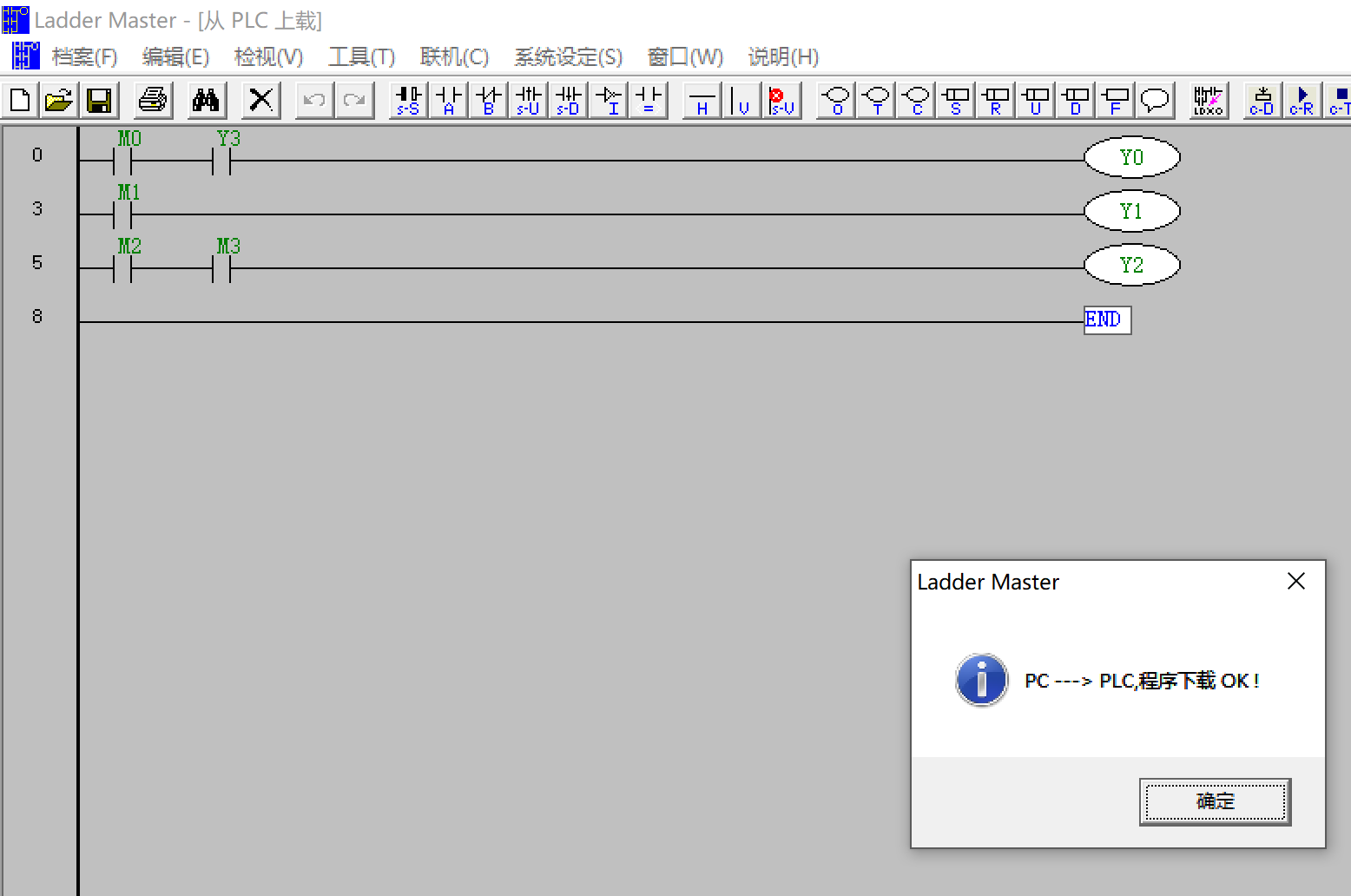

根據實際需求去上下載PLC程序或者監控豐炜PLC；

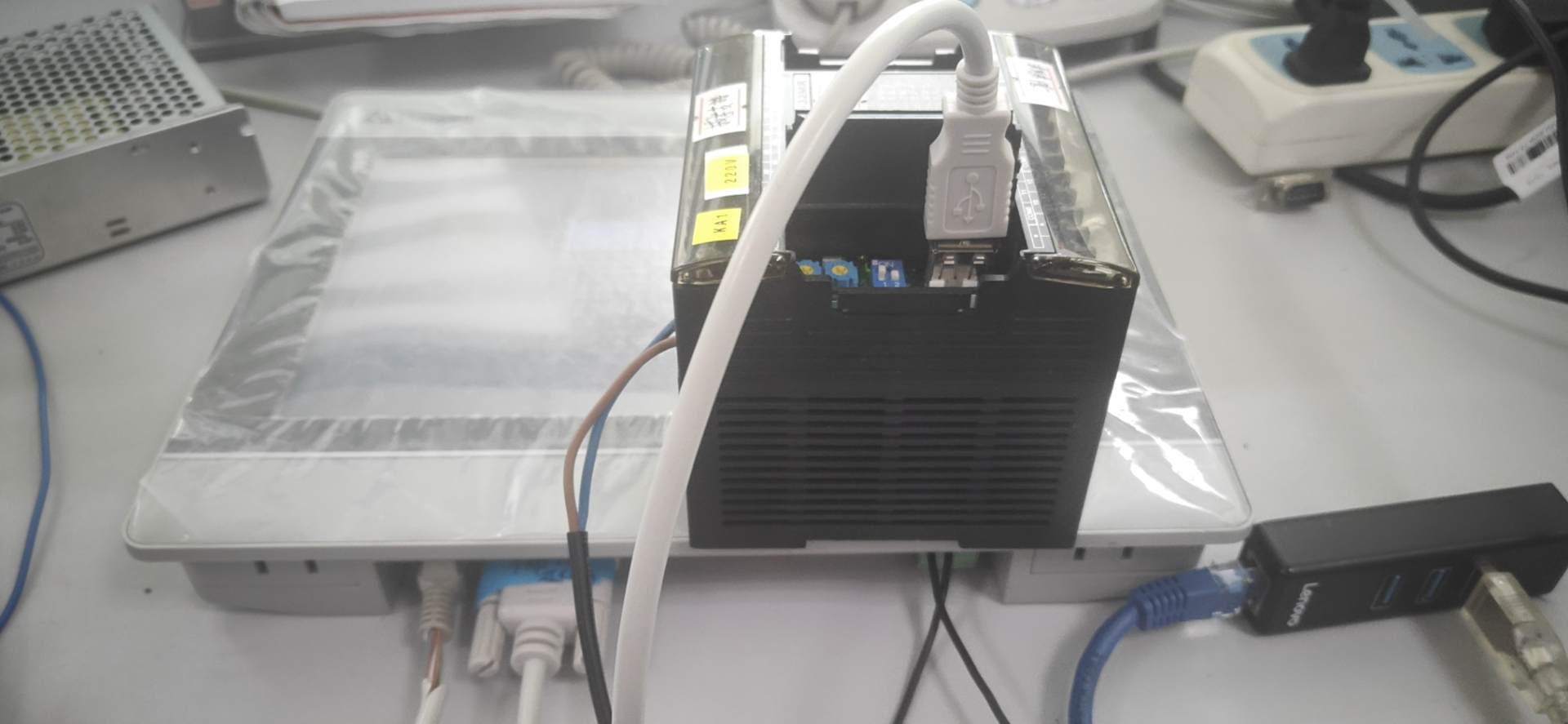

接線圖：

直接用豐炜VH自帶的編程線通訊。一(yī / yì ／yí)頭USB接豐炜，一(yī / yì ／yí)頭232接物聯終端COM1
