Haiwell（海爲(wéi / wèi)）物聯終端與松下串口透傳教程

2021-01-26 09:28:47 market 918

1. 物聯終端與松下串口通訊

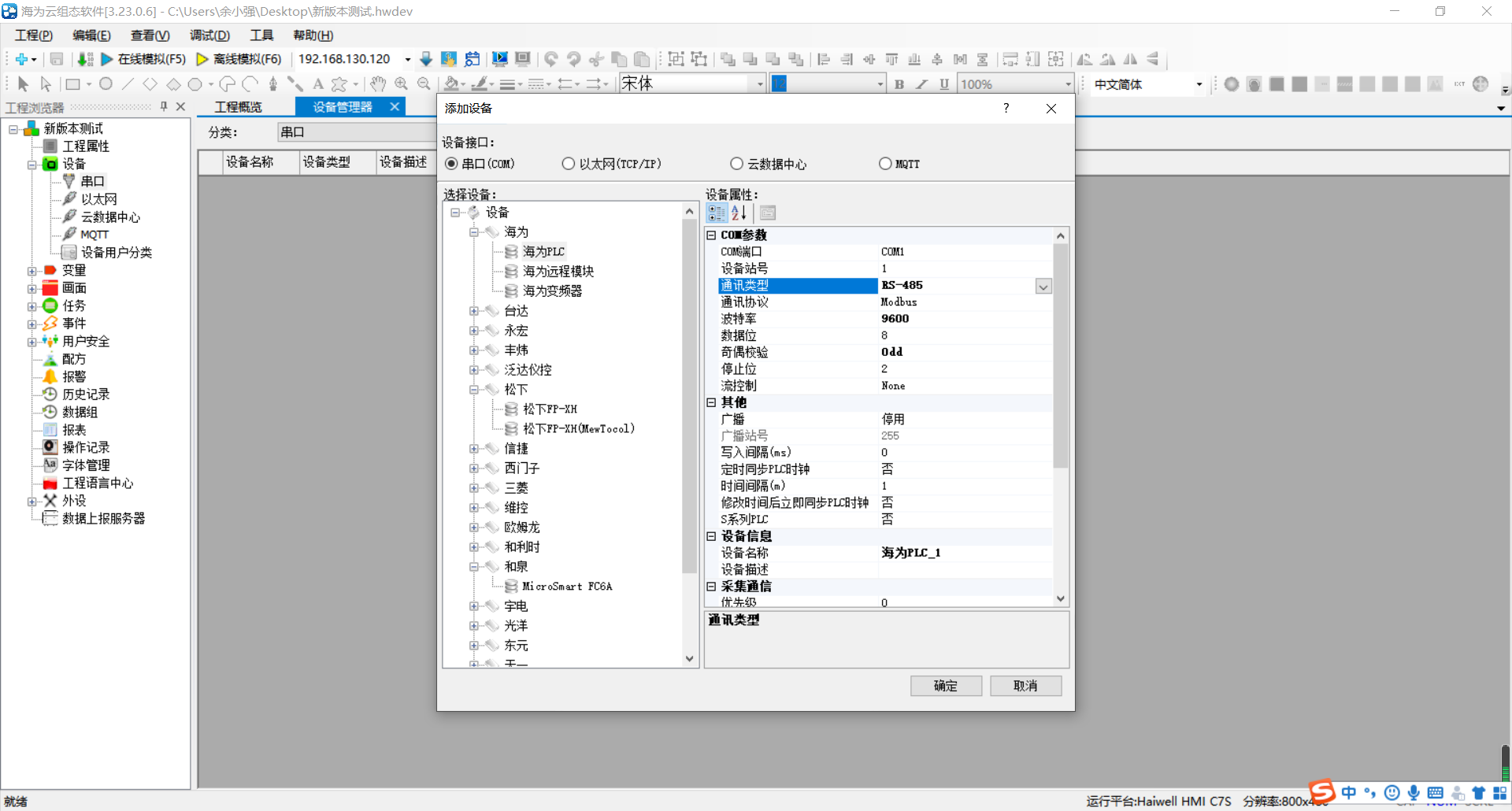

打開組态工程，并先建立松下串口驅動，并填上對應的松下PLC實際串口通信資料格式(進行透傳之前，必須跟PLC先通訊上)

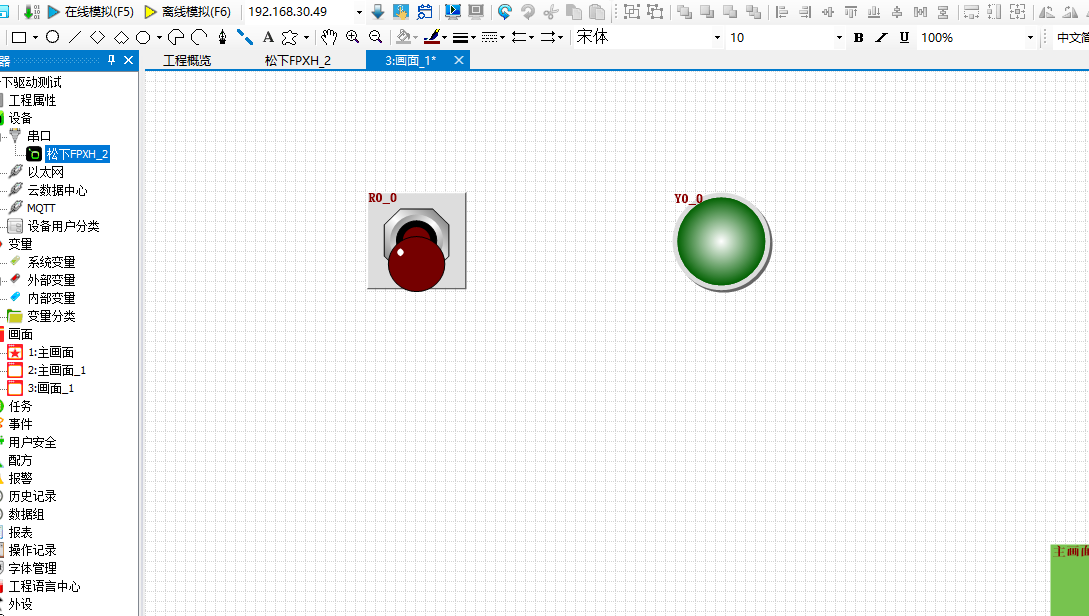

點擊添加變量，建立一(yī / yì ／yí)個Y0,和(hé / huò)R0（如果有需要(yào / yāo)建立連續變量，可以添加批量建立），并綁定對應對應圖元

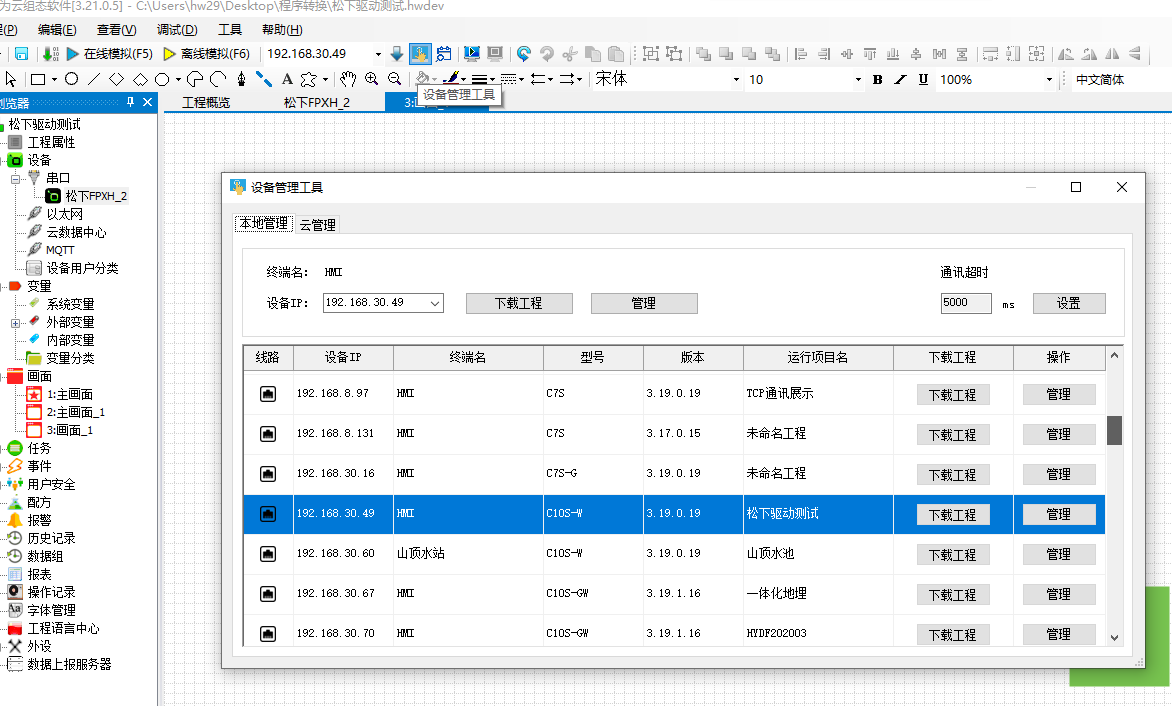

點擊設備管理器-并選擇對應的物聯設備下載工程

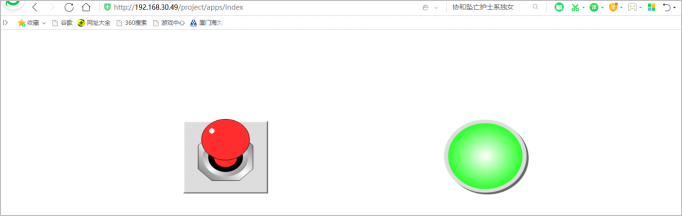

打開谷歌浏覽器訪問當前HMI并操作它（确保物聯終端與PLC通訊上）。


2.物聯終端與松下PLC透傳

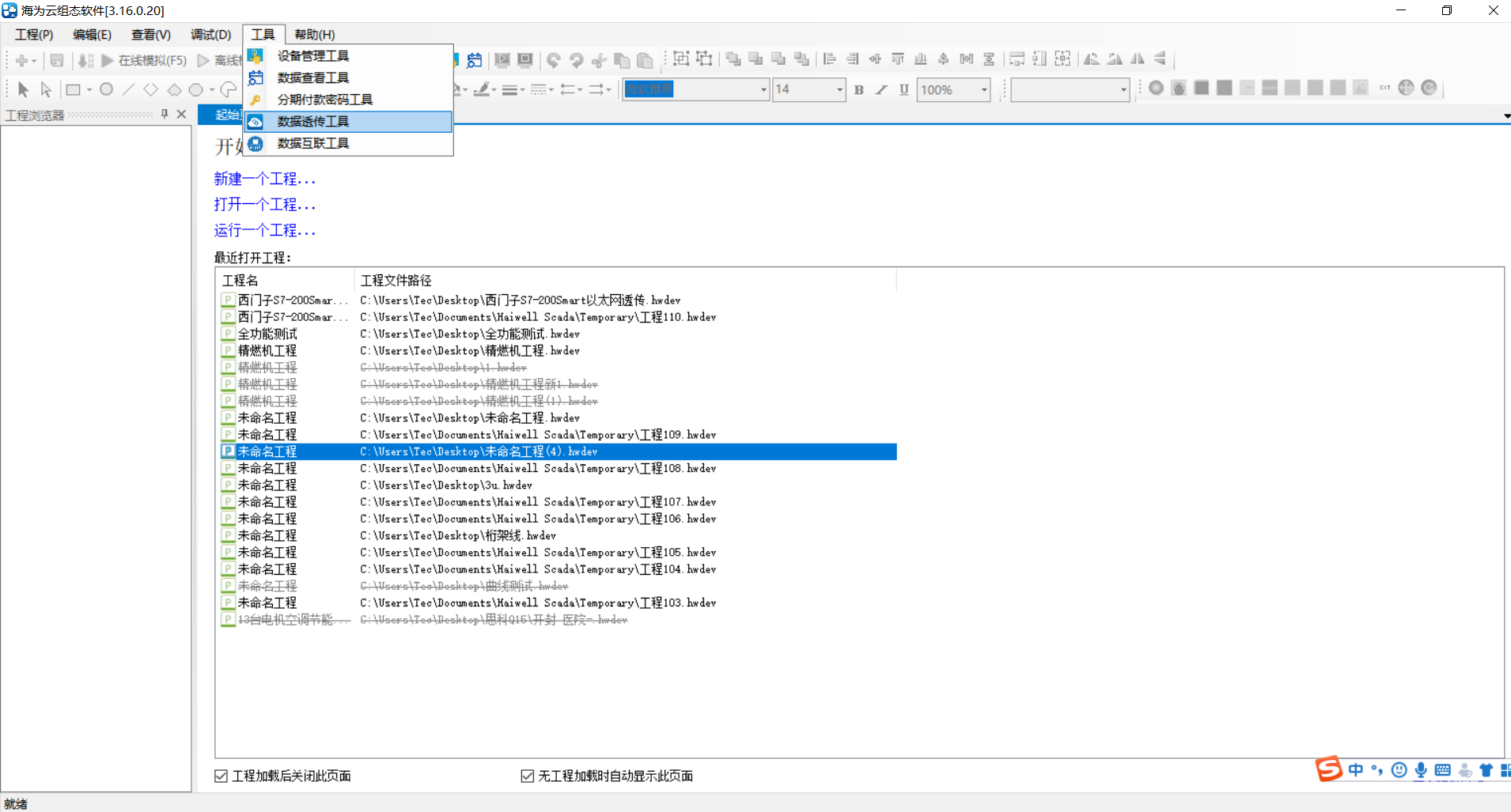

在組态軟件工具裏的打開數據透傳工具

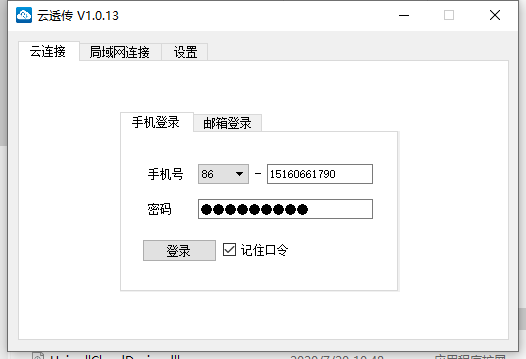

輸入賬号密碼-登入雲賬戶

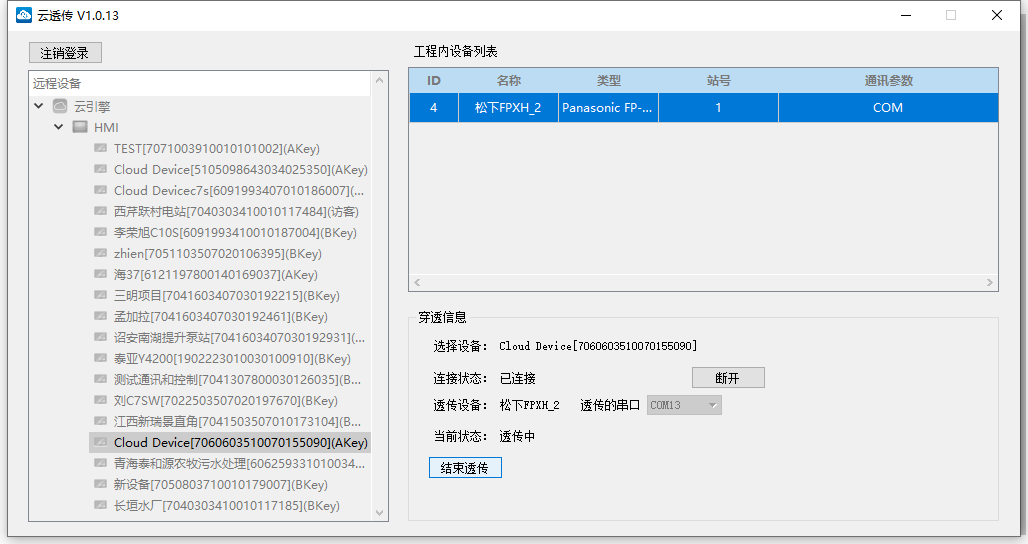

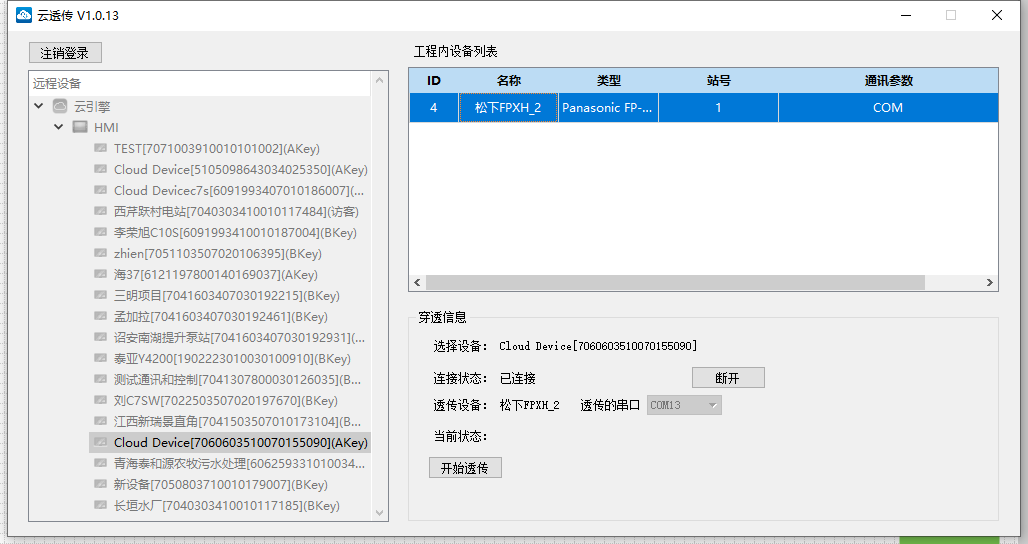

選中對應的物聯設備-并連接設備

連接設備後-選中對應的PLC,并點擊開始透傳（生成出來的端口，是編程軟件要(yào / yāo)用到COM口）

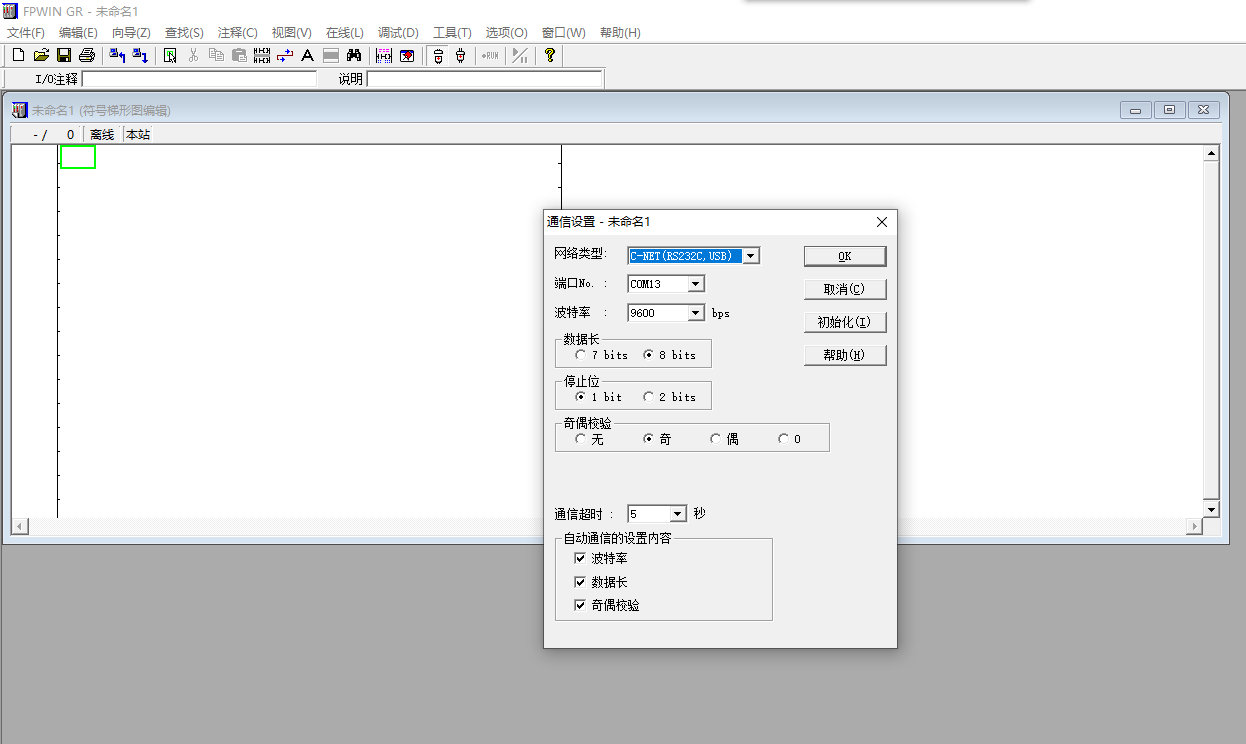

打開松下軟件選擇通訊設置-選擇對應的聯機方式并确定

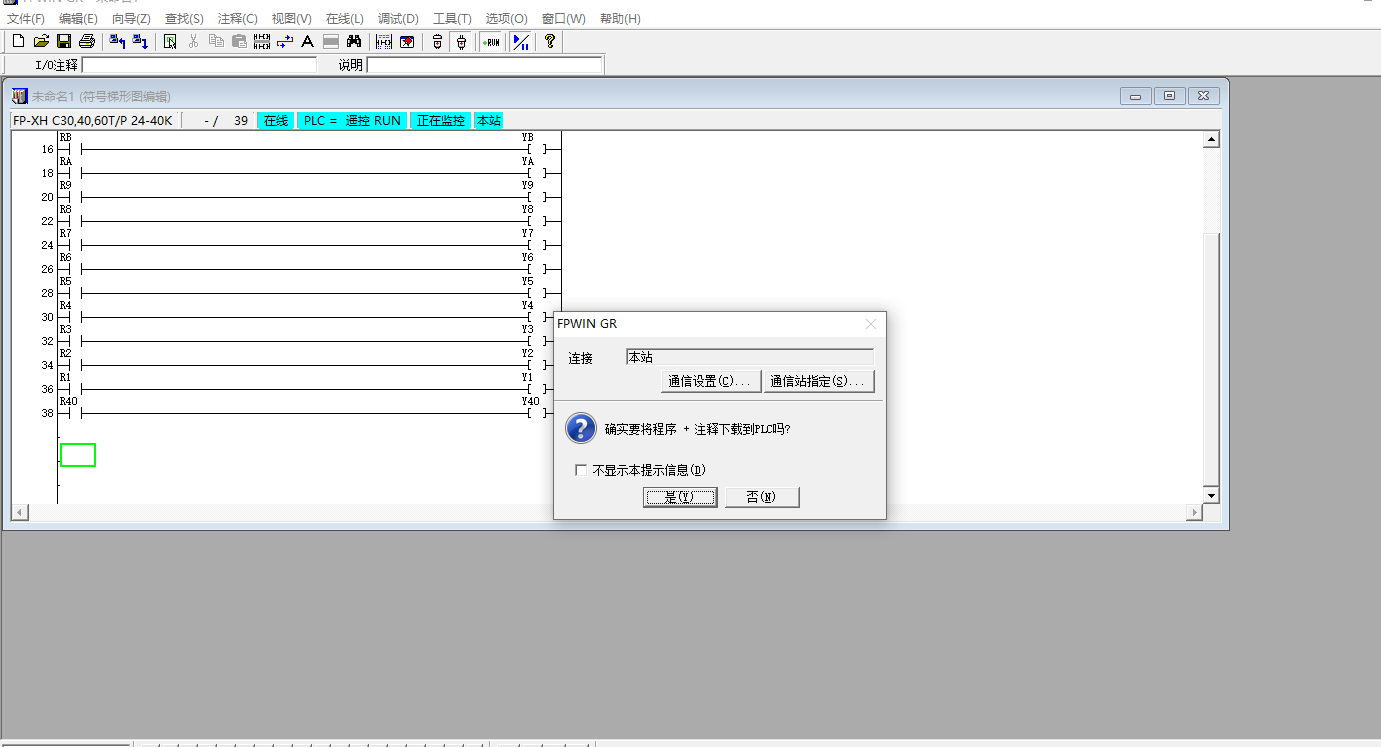

上載程序-點擊開始傳輸并-傳輸完關閉上載窗口

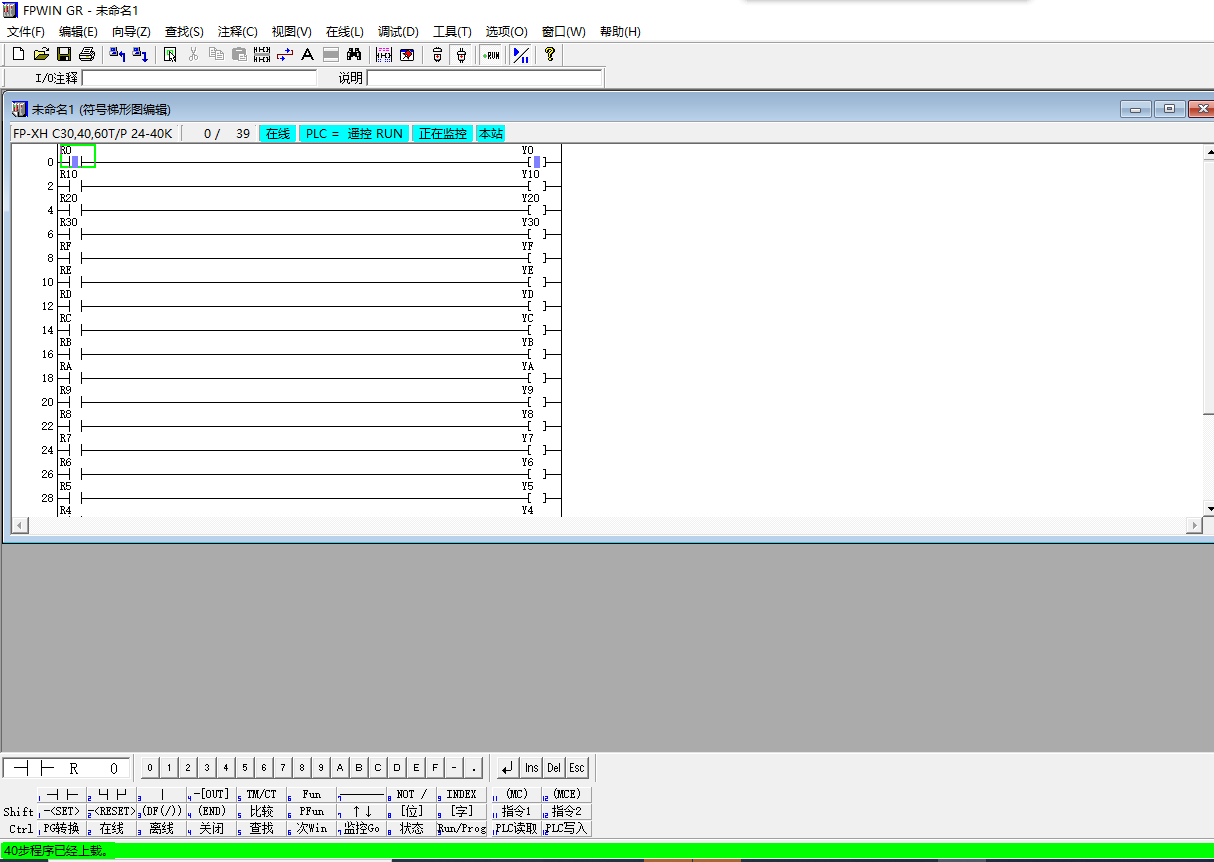

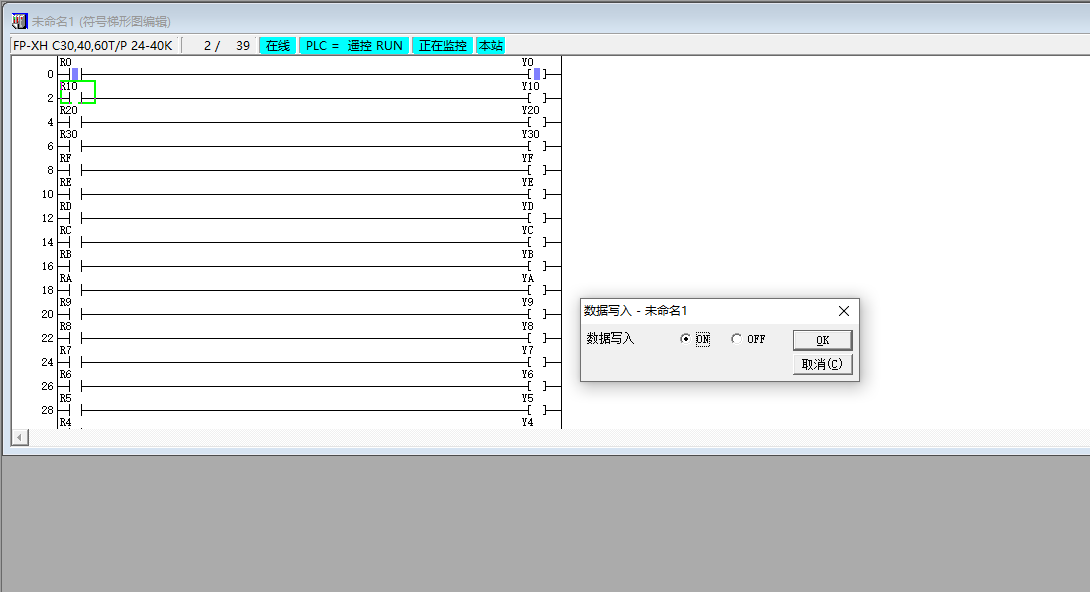

根據實際需求去下載或者監控松下PLC

接線：232 RX-SD TX-RD GND-SG

485 A+ - S+ B- - S-
