Haiwell（海爲(wéi / wèi)）物聯終端與台達DVP系列PLC通訊教程

2021-01-26 09:59:54 market 1953

一(yī / yì ／yí)、物聯終端與台達DVP系列PLC串口通訊

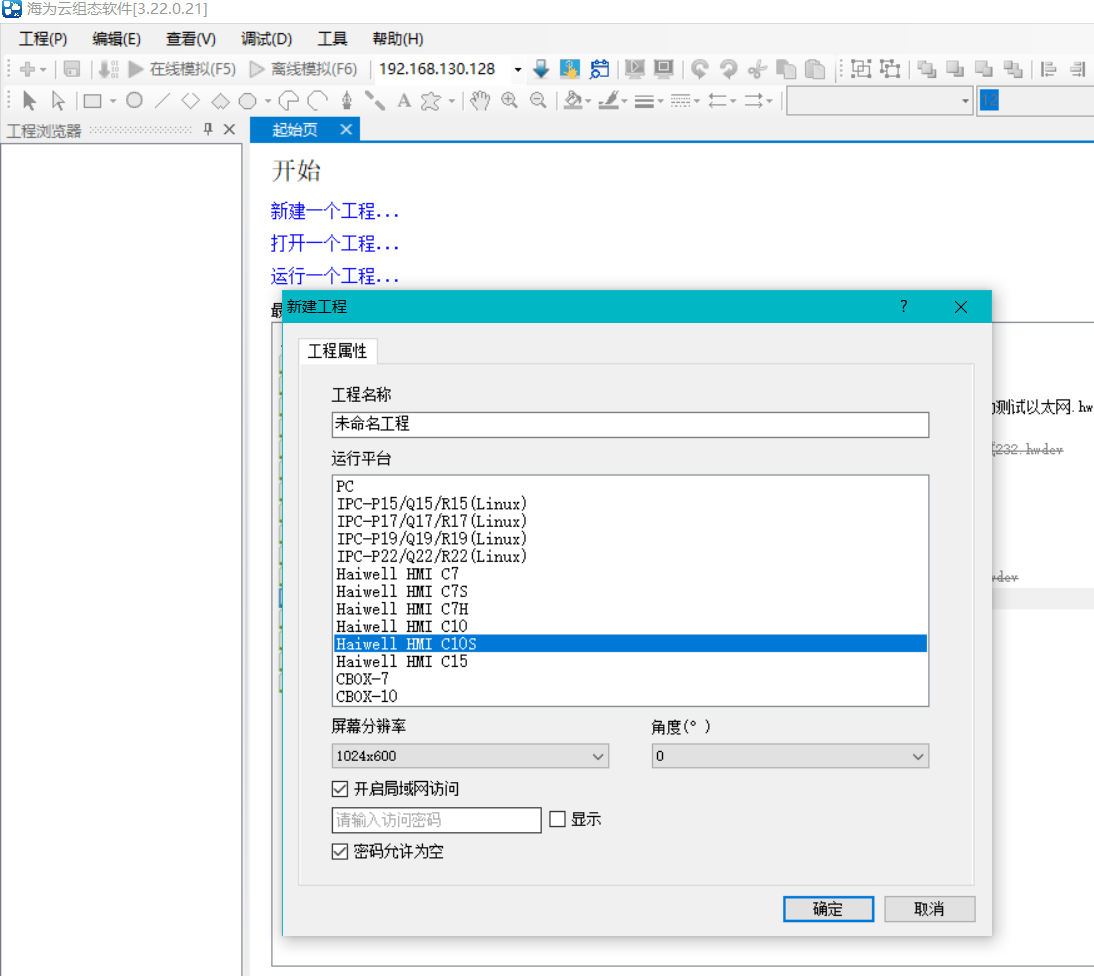

1.打開雲組态SCADA軟件，創建工程

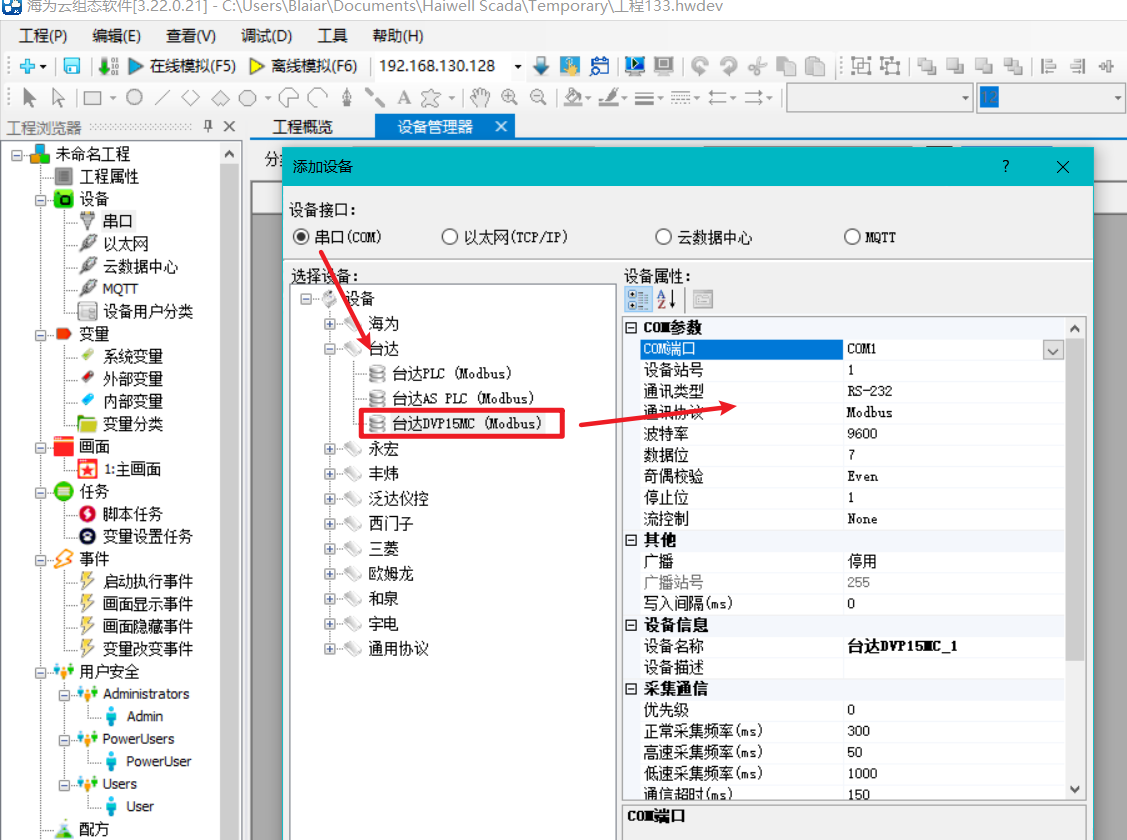

2.添加台達DVP系列PLC設備，觸摸屏和(hé / huò)PLC的通訊方式串口或者以太網，更改相應的com口參數和(hé / huò)設備IP；

3.設備創建完成後，系統提示是否定義變量點擊是，添加外部變量

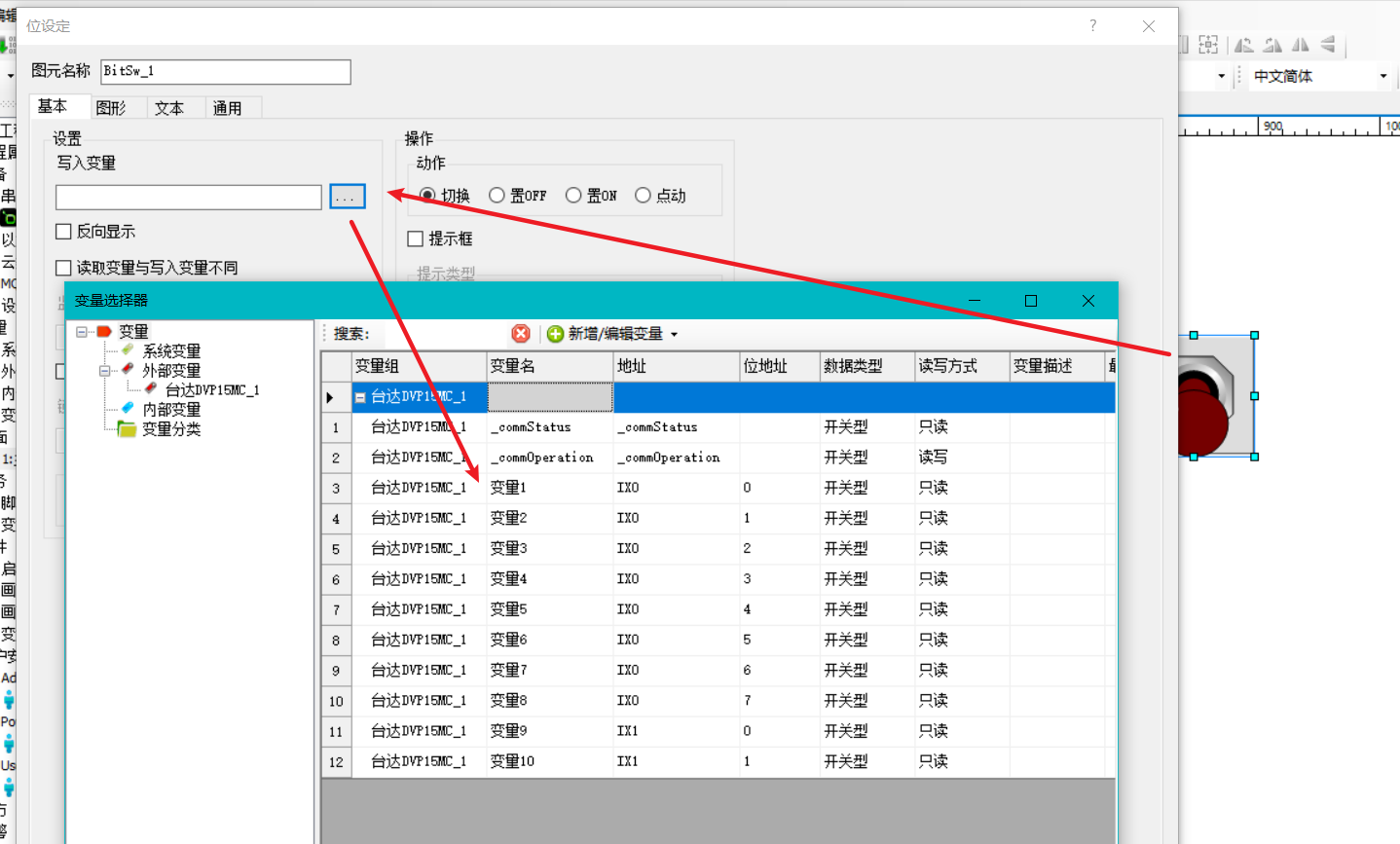

4.制作主畫面，①添加圖元→②雙擊圖元→③綁定相應的控制變量→④選擇相應的變量點擊确定即可

5.打開設備管理工具，輸入HMI的IP地(dì / de)址将組态工程下載到HMI上即可，如需要(yào / yāo)遠程下載打開設備管理工具，通過雲管理進行遠程下載，這樣簡單的組态畫面制作完成

6.通過谷歌浏覽器輸入HMI的IP地(dì / de)址查看設備在線情況，如下圖出現設備不在線說明步驟2的設備或者資料格式選擇錯誤更正即可，也可能是設備和(hé / huò)HMI接線未接好檢查一(yī / yì ／yí)下即可，根據現場的情況處理的方式不同，未出現設備不在線情況則說明通訊成功；

7.通訊接線圖：

RS232：

RS485：
