Haiwell（海爲(wéi / wèi)）物聯終端與維控LX5V系列PLC串口透傳教程

2021-01-26 10:08:17 market 2072

一(yī / yì ／yí)、物聯終端與維控LX5V系列PLC串口通訊

1.打開雲組态SCADA軟件，創建工程

2.添加維控LX5V系列PLC設備（設備列表沒有維控PLC按F12會顯示出相應隐藏的設備），觸摸屏和(hé / huò)PLC的通訊方式串口，更改相應的com口參數如下圖所示

3.設備創建完成後，系統提示是否定義變量點擊是，添加外部變量

4.制作主畫面，①添加圖元→②雙擊圖元→③綁定相應的控制變量→④選擇相應的變量點擊确定即可

5.打開設備管理工具，輸入HMI的IP地(dì / de)址将組态工程下載到HMI上即可，如需要(yào / yāo)遠程下載打開設備管理工具，通過雲管理進行遠程下載，這樣簡單的組态畫面制作完成

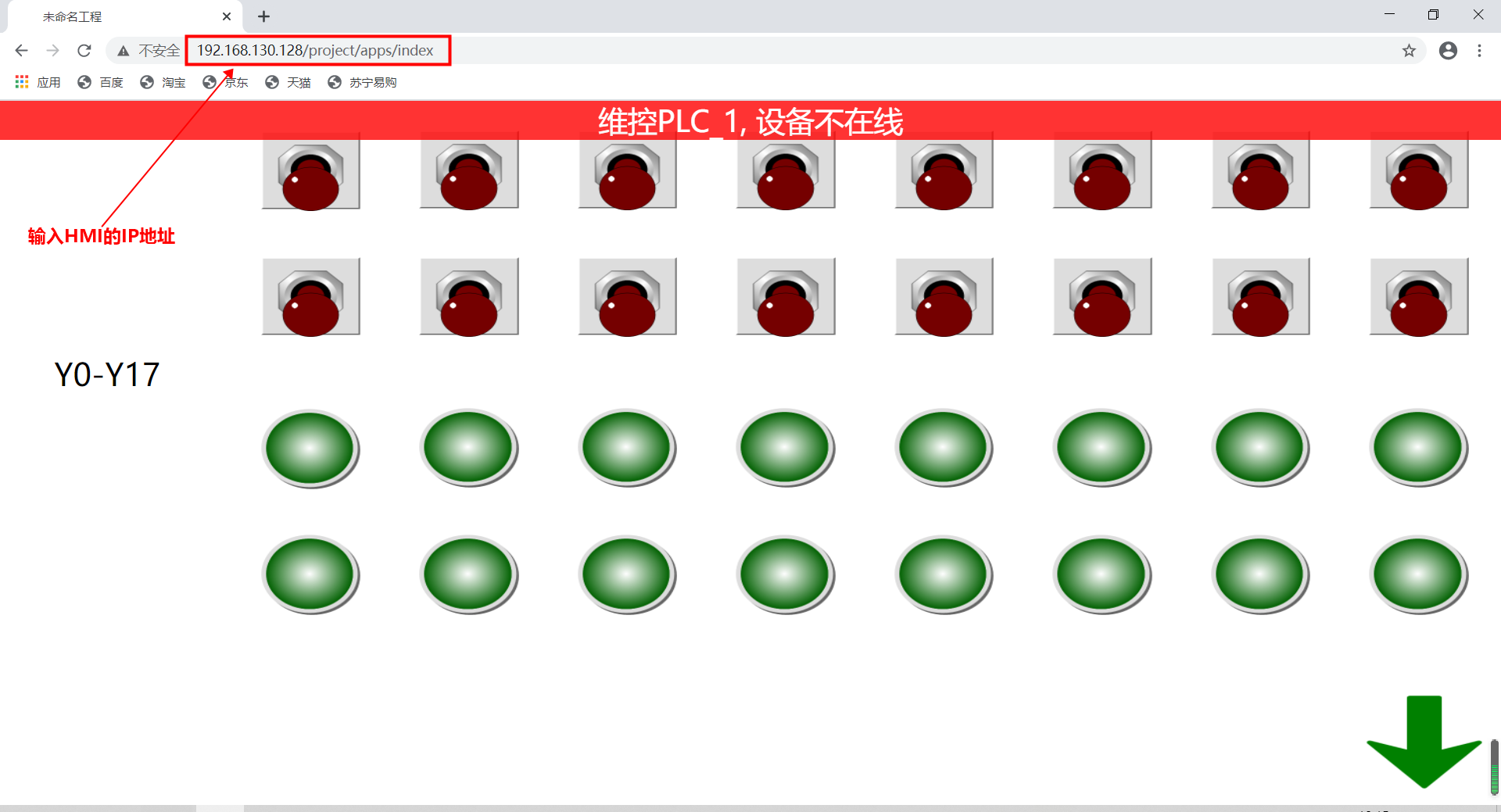

6.通過谷歌浏覽器輸入HMI的IP地(dì / de)址查看設備在線情況，如下圖出現設備不在線說明步驟2的設備或者資料格式選擇錯誤更正即可，也可能是設備和(hé / huò)HMI接線未接好檢查一(yī / yì ／yí)下即可，根據現場的情況處理的方式不同，未出現設備不在線情況則說明通訊成功

二、物聯終端與維控LX5V系列 PLC透傳

1.在組态軟件工具菜單欄中打開數據透傳工具

2.登入海爲(wéi / wèi)雲APP賬号

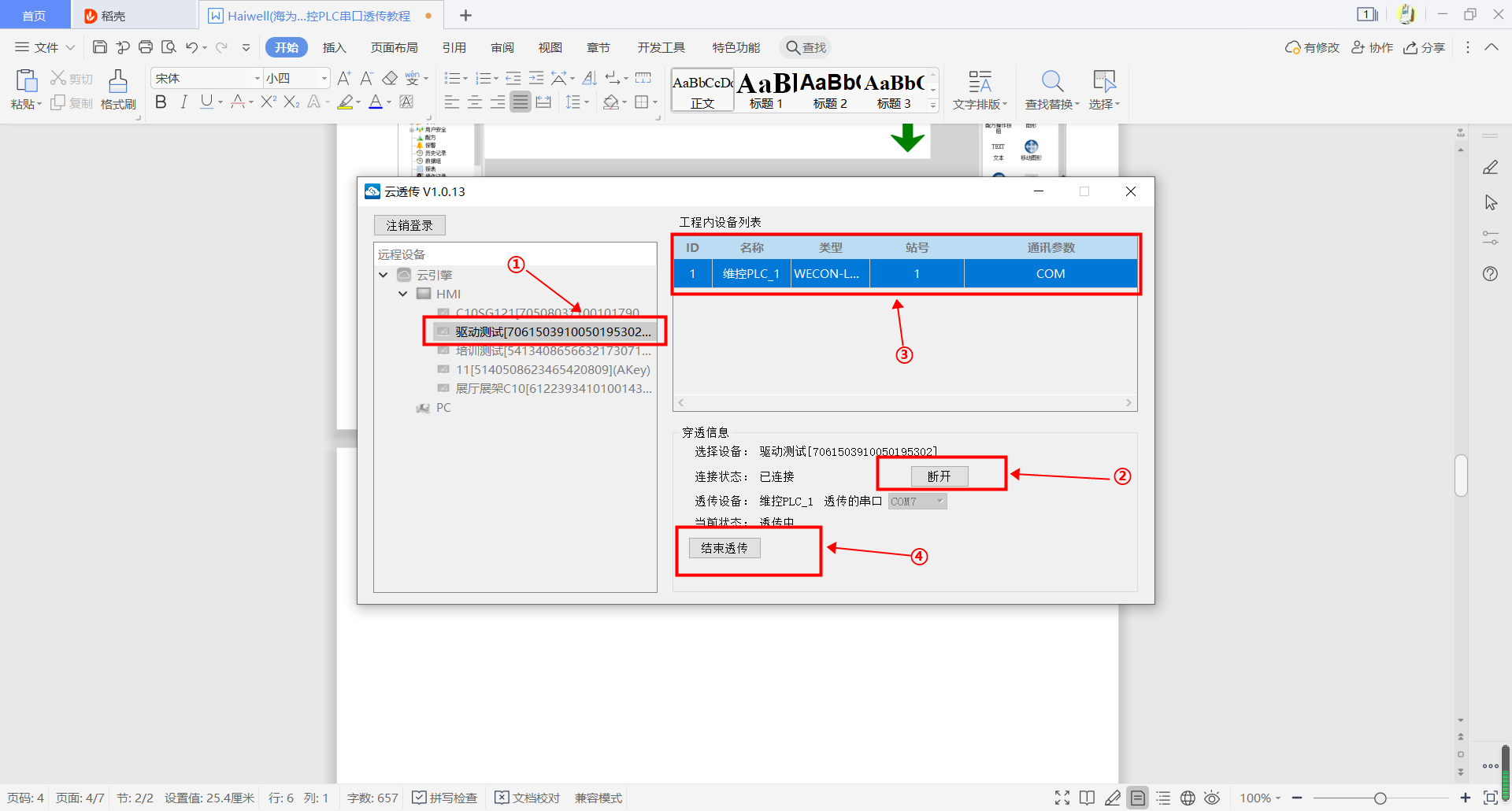

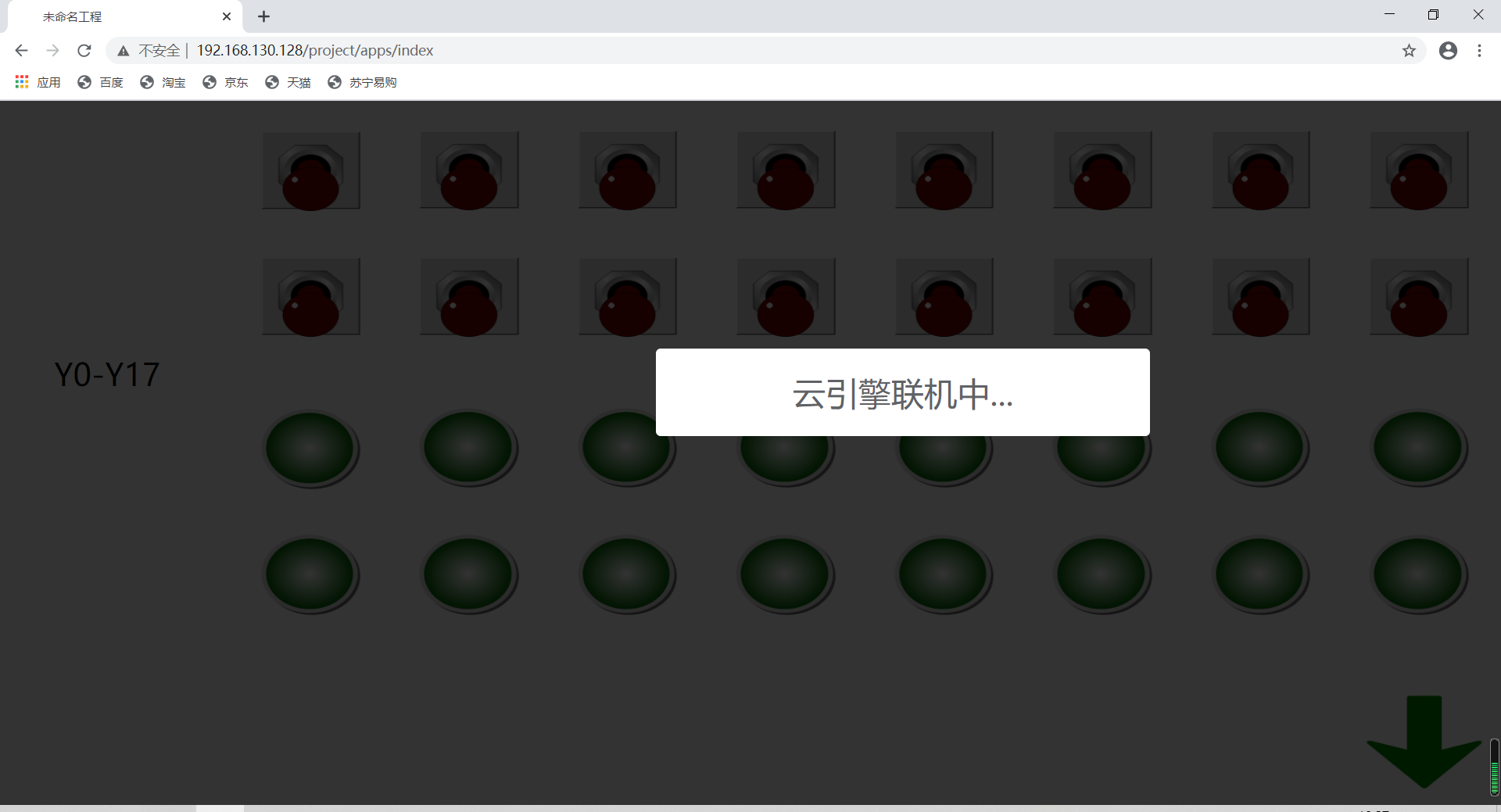

3.如下圖：①選擇綁定的設備（遠程連接需先綁定對應物聯終端設備）→②點擊連接→③選擇工程内設列表的設備→④點擊開始透；透傳開始HMI屏幕出現雲引擎聯機中字樣如下圖2

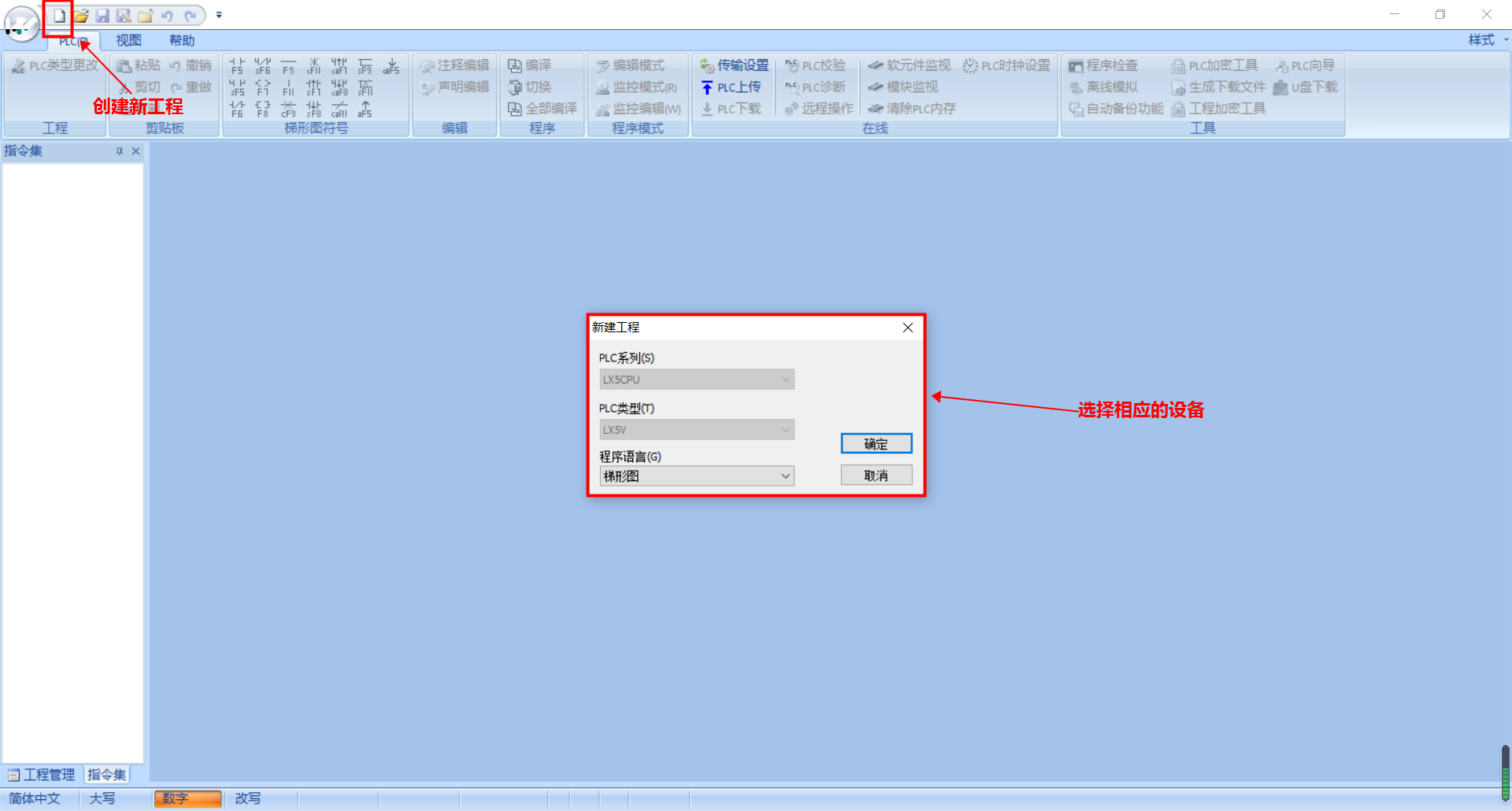

4.打開維控PLC編程軟件，新建一(yī / yì ／yí)個工程→選擇相應的PLC系列（本例爲(wéi / wèi)維控LX5V系列PLC），點擊确定即可

5.在菜單欄裏選擇①→傳輸設置→②選擇端口串口COM7（COM口在數據透傳工具上查看）和(hé / huò)波特率→③選擇串口的資料格式（勾上詳細再能選擇資料格式，資料格式爲(wéi / wèi)PLC資料格式），④點擊通訊，通訊成功後會彈出LX5V PLC連接成功，否則爲(wéi / wèi)PLC通訊失敗⑤點擊選擇即可完成通訊

6.最後把PLC程序下載到PLC中即可
