Haiwell（海爲(wéi / wèi)）物聯終端與信捷XD3串口透傳教程

2021-01-26 11:04:46 market 3310

1.物聯終端與信捷串口通訊

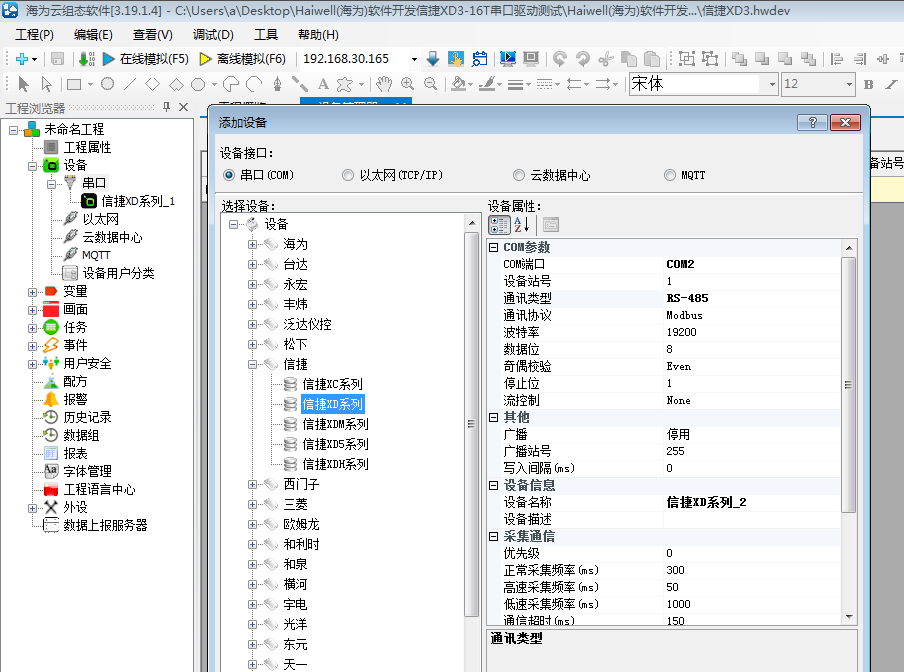

打開組态工程，并先建立信捷串口驅動，并填上對應的信捷PLC實際串口通信資料格式(進行透傳之前，必須跟PLC先通訊上)

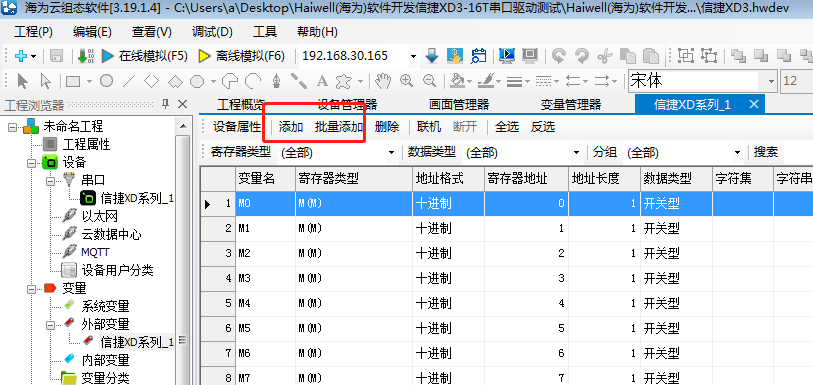

點擊添加變量，建立一(yī / yì ／yí)個M0（如果有需要(yào / yāo)建立連續變量，可以添加批量建立），并綁定對應對應圖元

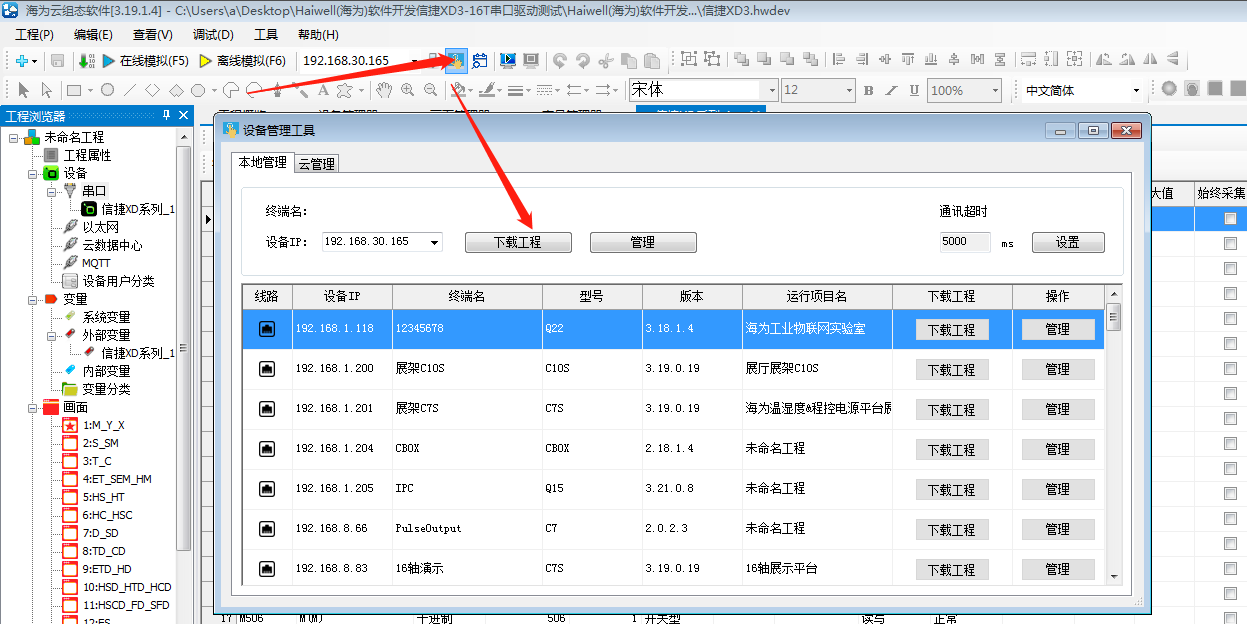

點擊設備管理器-并選擇對應的物聯設備下載工程

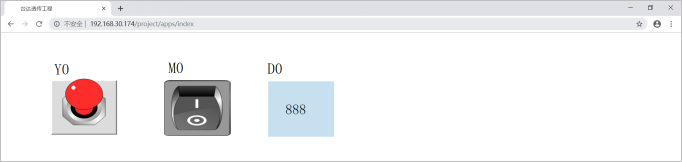

打開谷歌浏覽器訪問當前HMI并操作它（确保物聯終端與PLC通訊上）。


2.物聯終端與信捷PLC透傳

在組态軟件工具裏的打開數據透傳工具

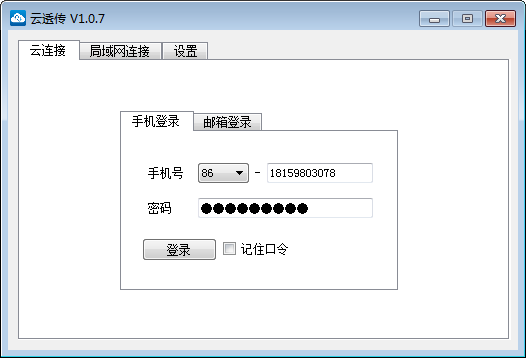

輸入賬号密碼-登入雲賬戶

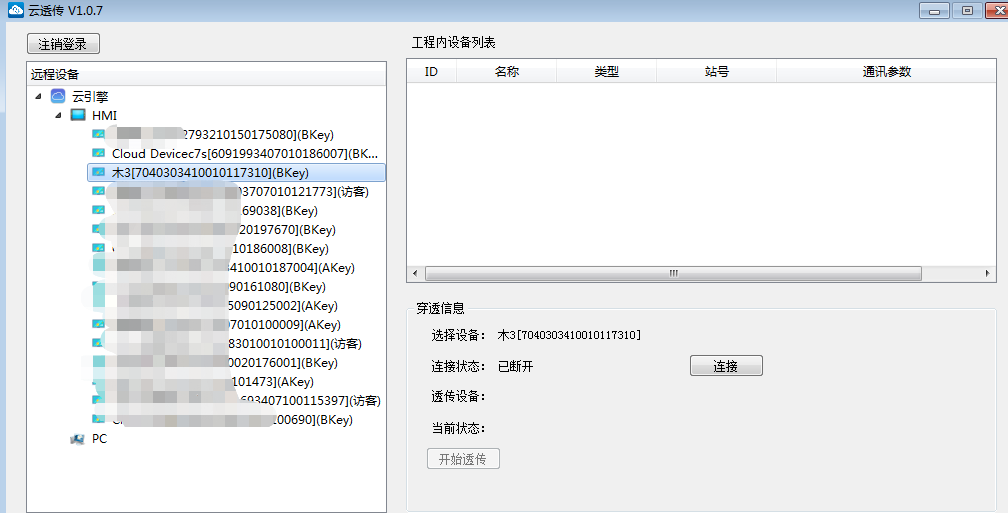

選中對應的物聯設備-并連接設備

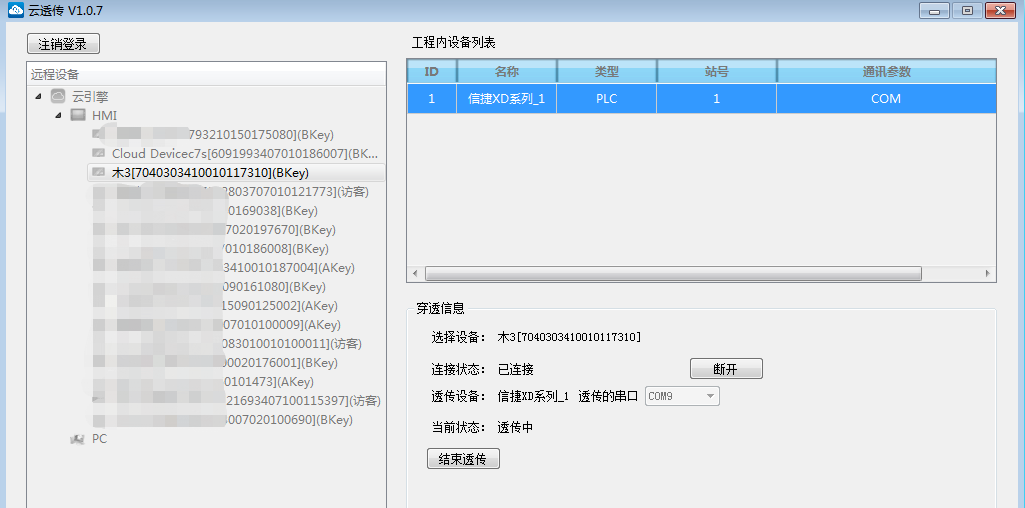

連接設備後-選中對應的PLC,并點擊開始透傳（生成出來的端口，是編程軟件要(yào / yāo)用到COM口）

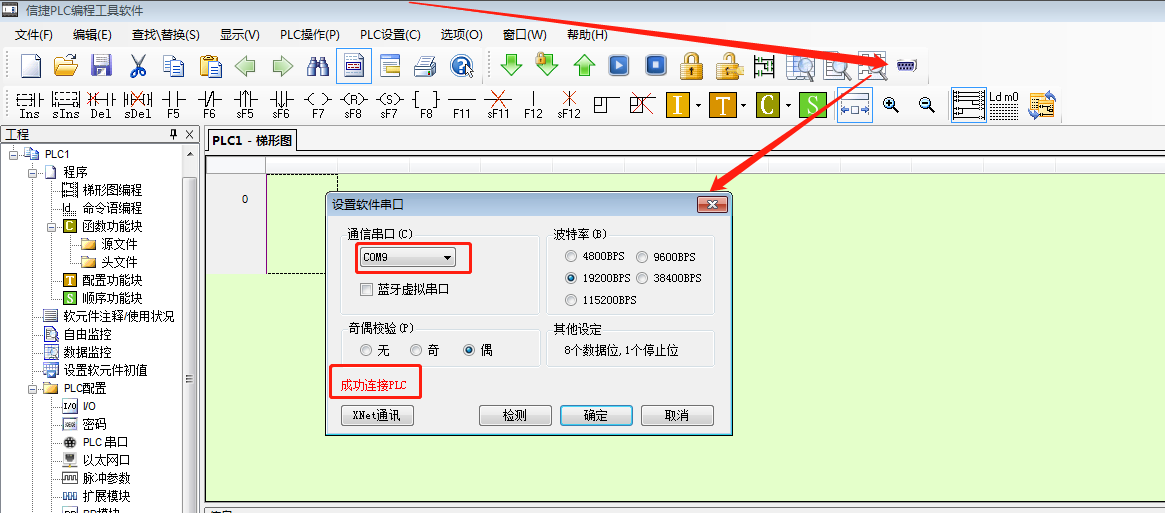

打開信捷編程軟件-設置軟件串口-選擇雲透傳生成的虛拟串口。顯示成功連接PLC即可遠程上下載工程。
