Haiwell（海爲(wéi / wèi)）物聯終端與永宏串口透傳教程

2021-01-26 11:31:19 market 1569

1.物聯終端與永宏串口通訊

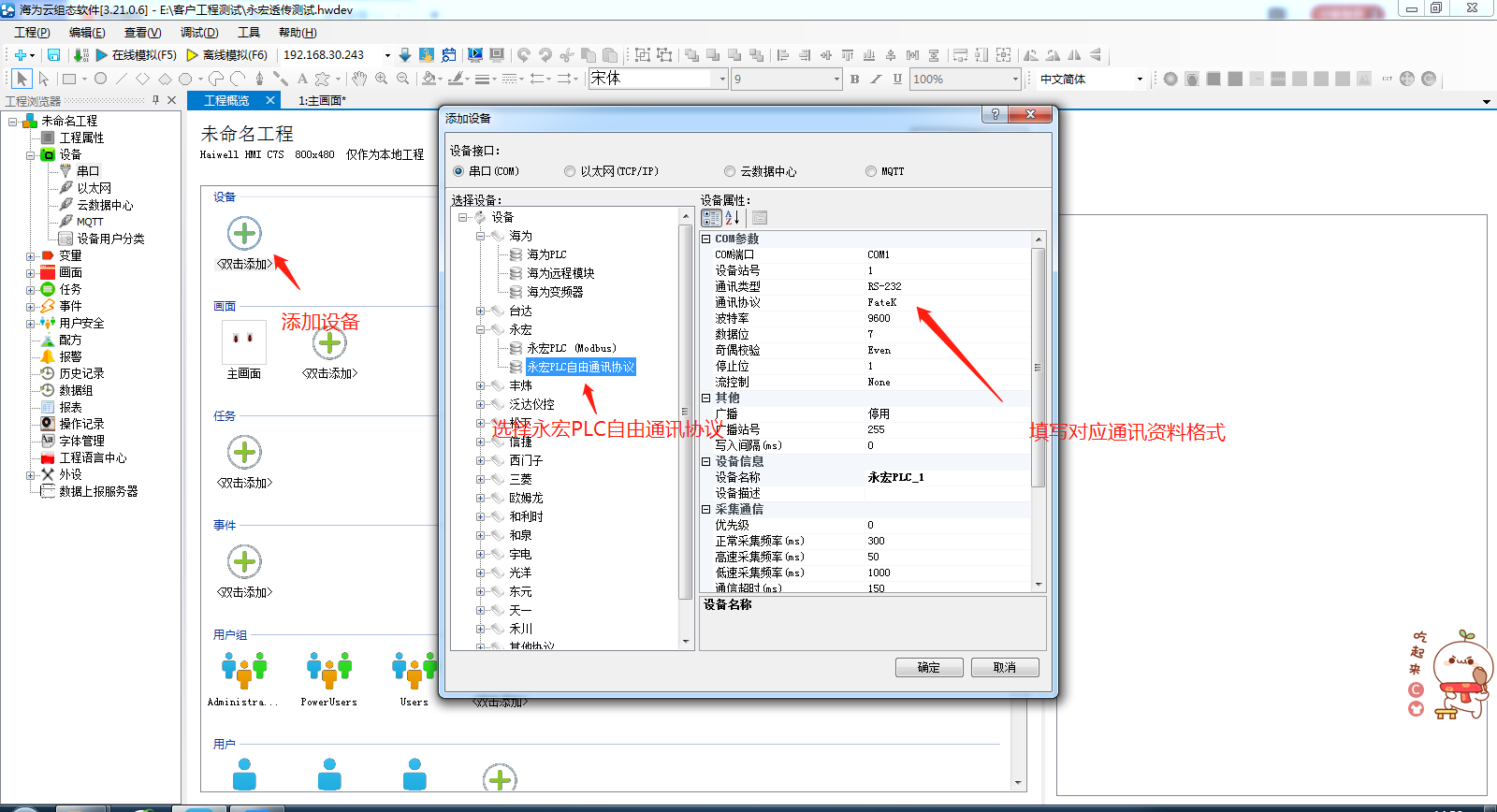

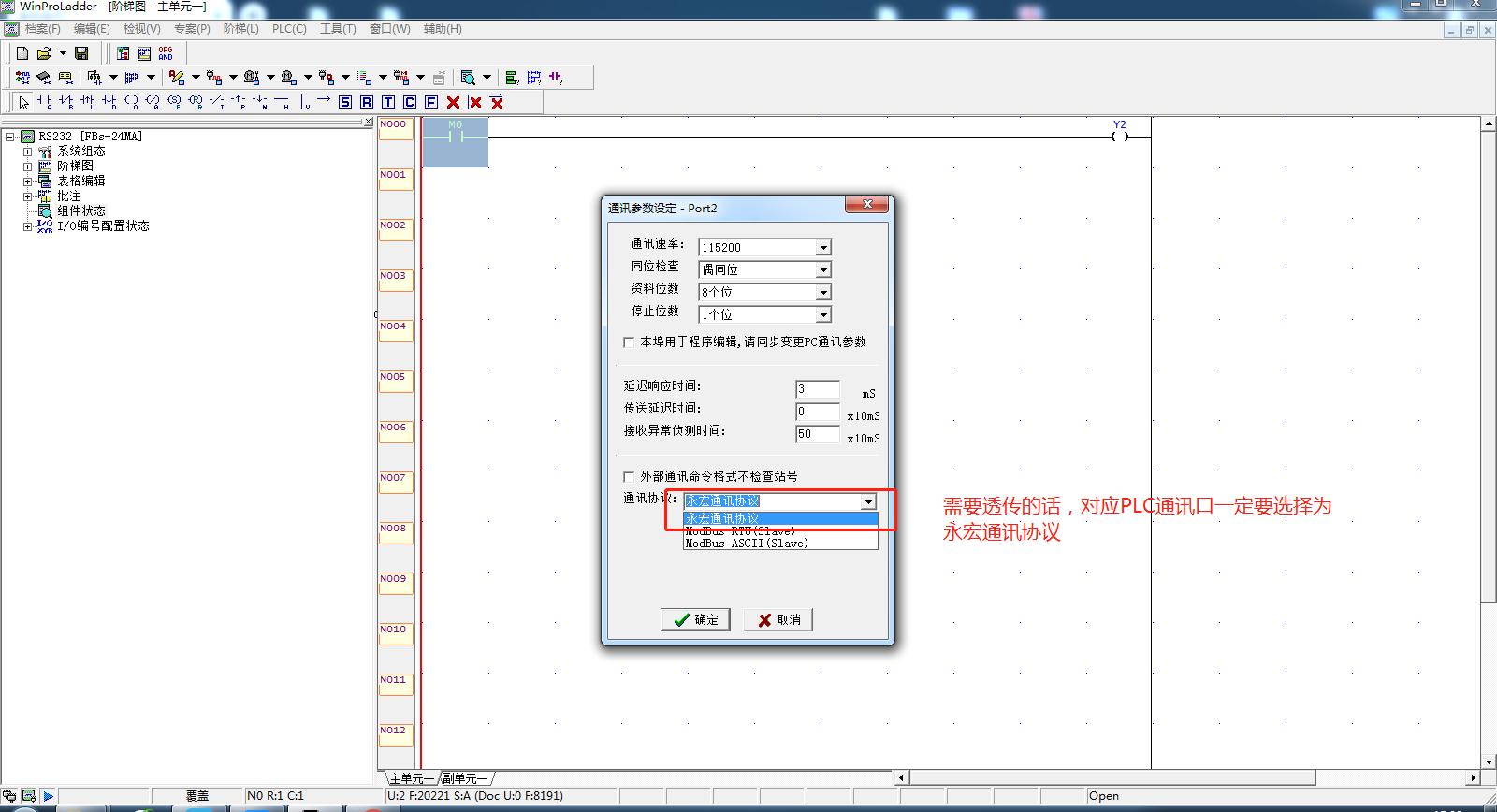

打開組态工程，并先建立永宏串口驅動，并填上對應的永宏PLC實際串口通信資料格式(進行透傳之前，必須跟PLC先通訊上)，而PLC通訊口協議設置一(yī / yì ／yí)定要(yào / yāo)選擇爲(wéi / wèi)永宏通訊協議！！

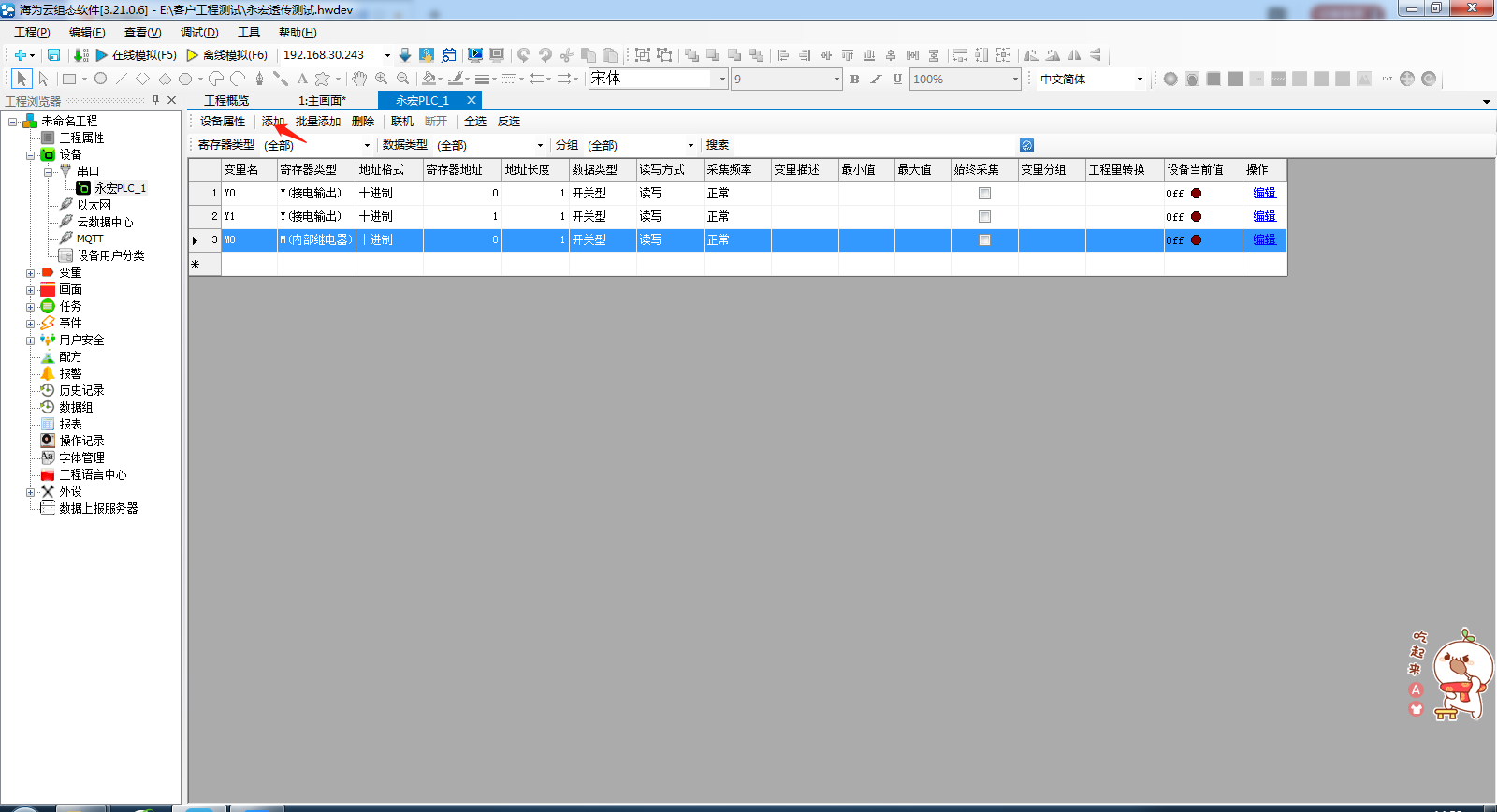

點擊添加變量，建立一(yī / yì ／yí)個Y0,Y1和(hé / huò)M0（如果有需要(yào / yāo)建立連續變量，可以添加批量建立），并綁定對應對應圖元

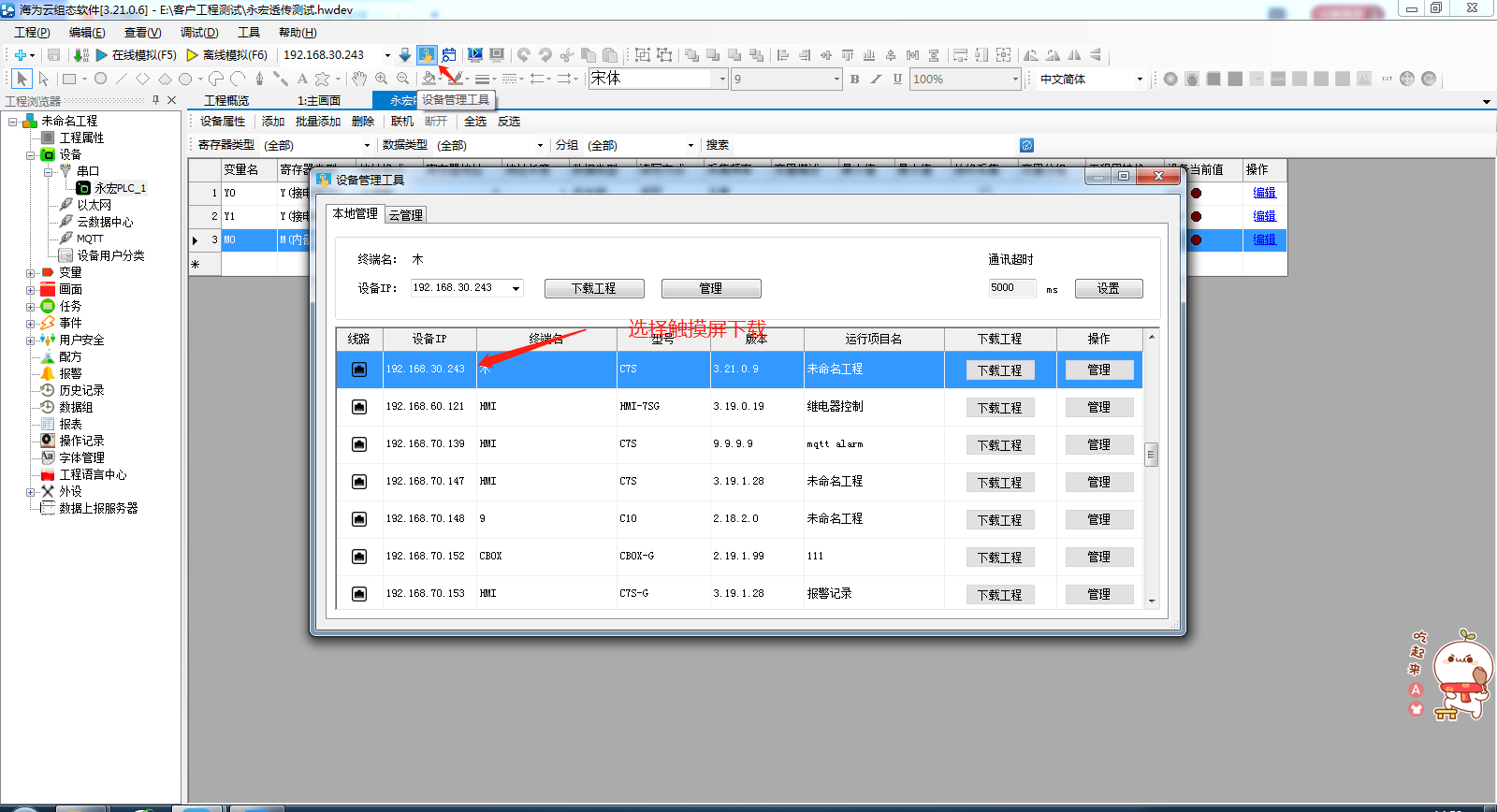

點擊設備管理器-并選擇對應的物聯設備下載工程

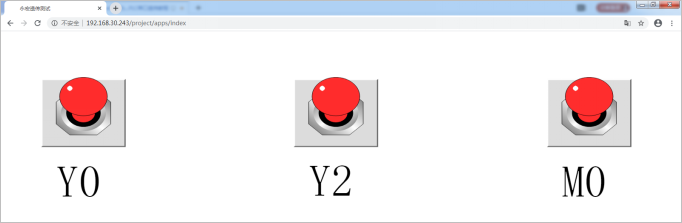

打開谷歌浏覽器訪問當前HMI并操作它（确保物聯終端與PLC通訊上）。


2.物聯終端與永宏PLC透傳

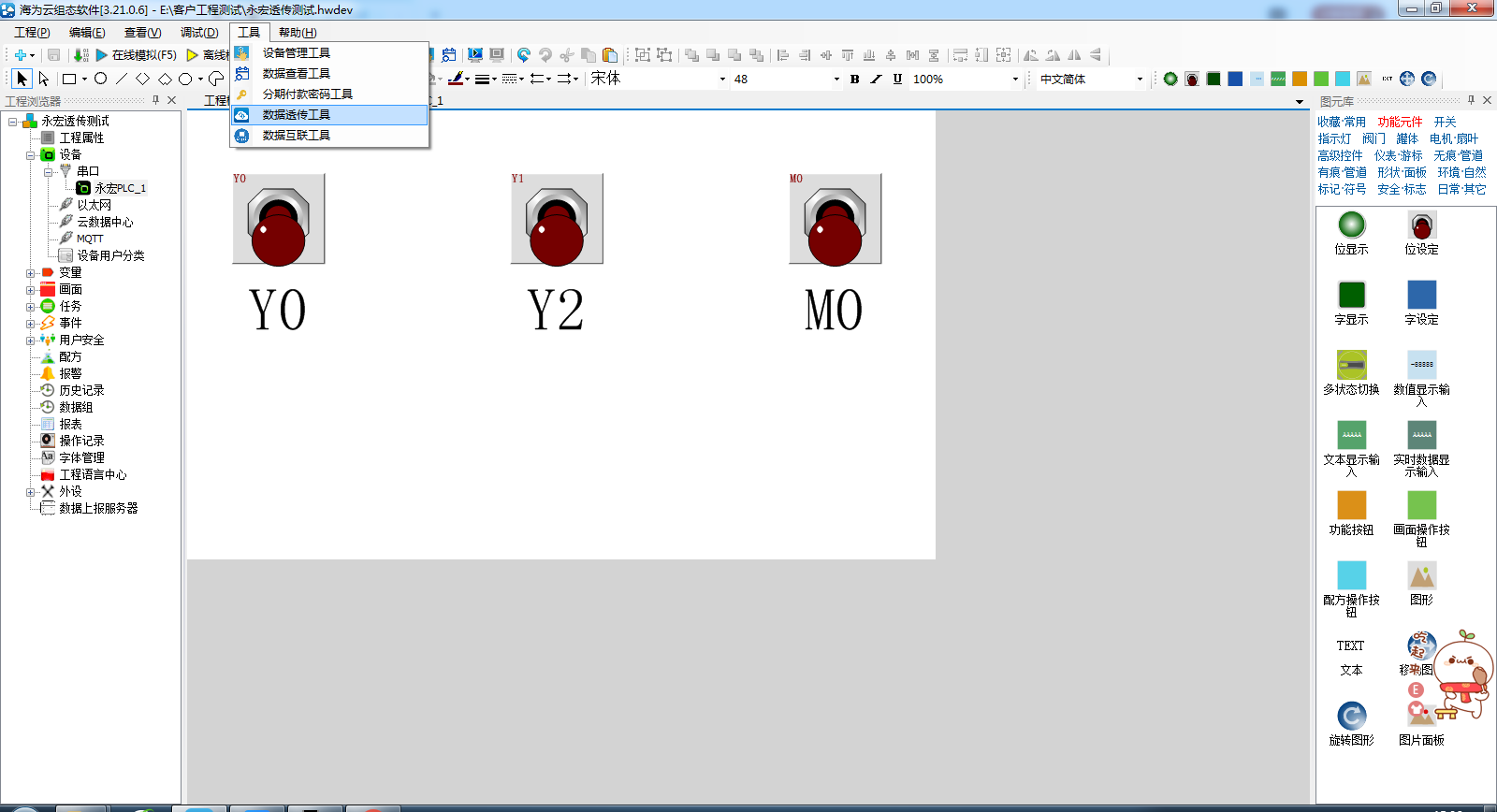

在組态軟件工具裏的打開數據透傳工具

輸入賬号密碼-登入雲賬戶

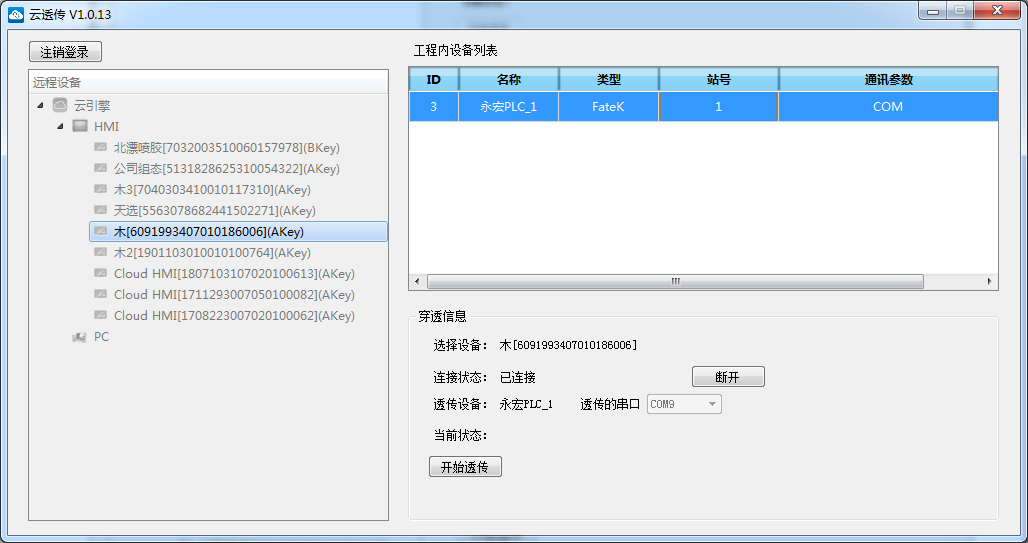

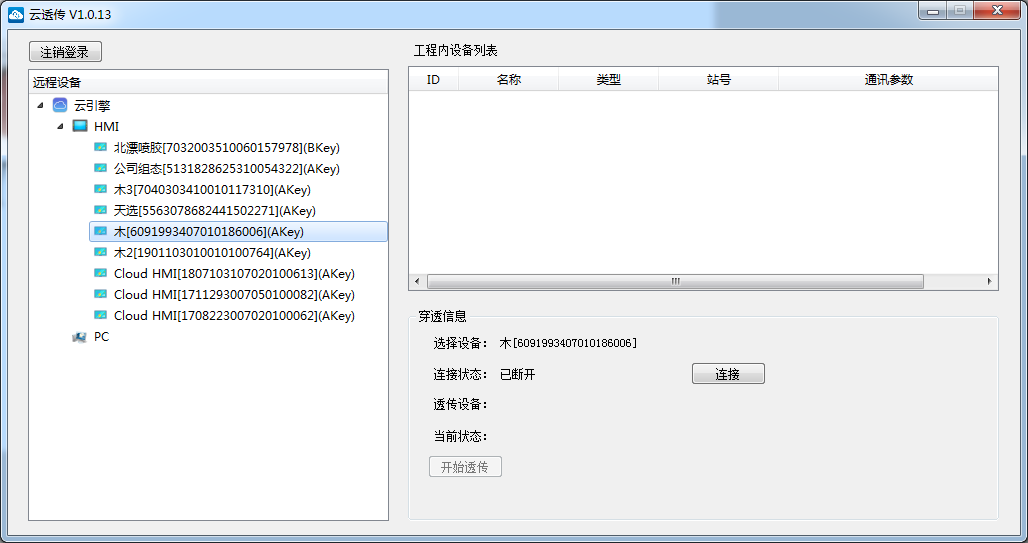

選中對應的物聯設備-并連接設備

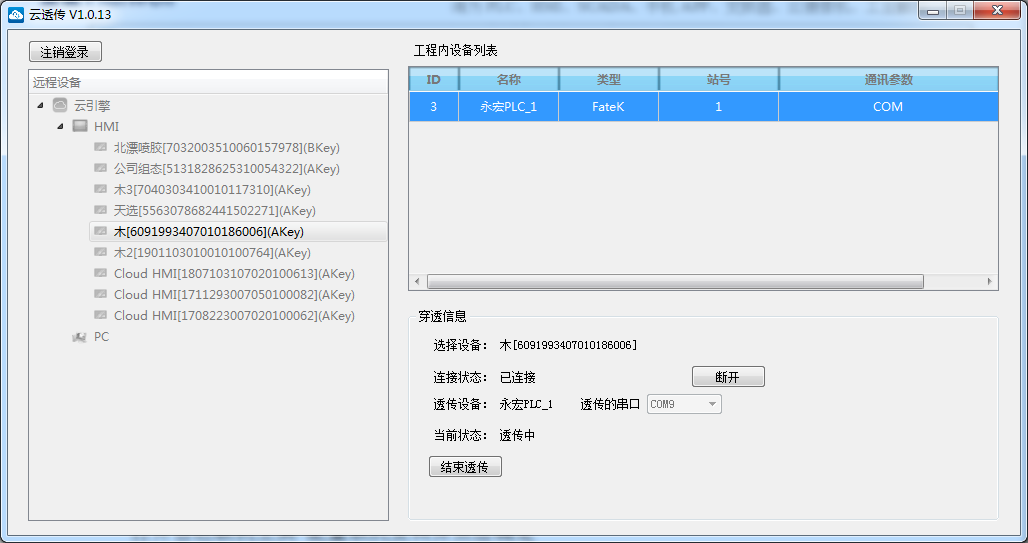

連接設備後-選中對應的PLC,并點擊開始透傳（生成出來的端口，是編程軟件要(yào / yāo)用到COM口）

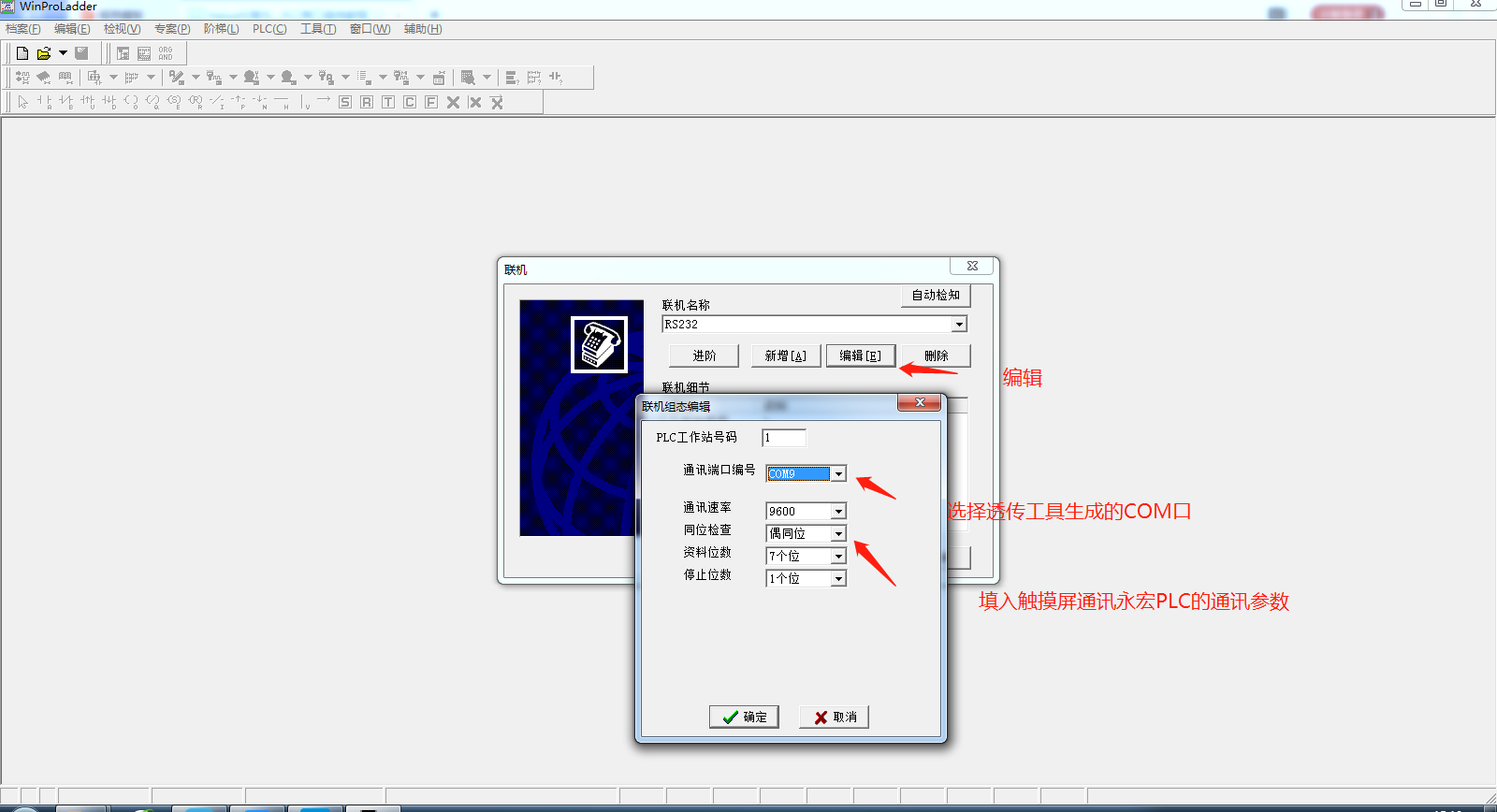

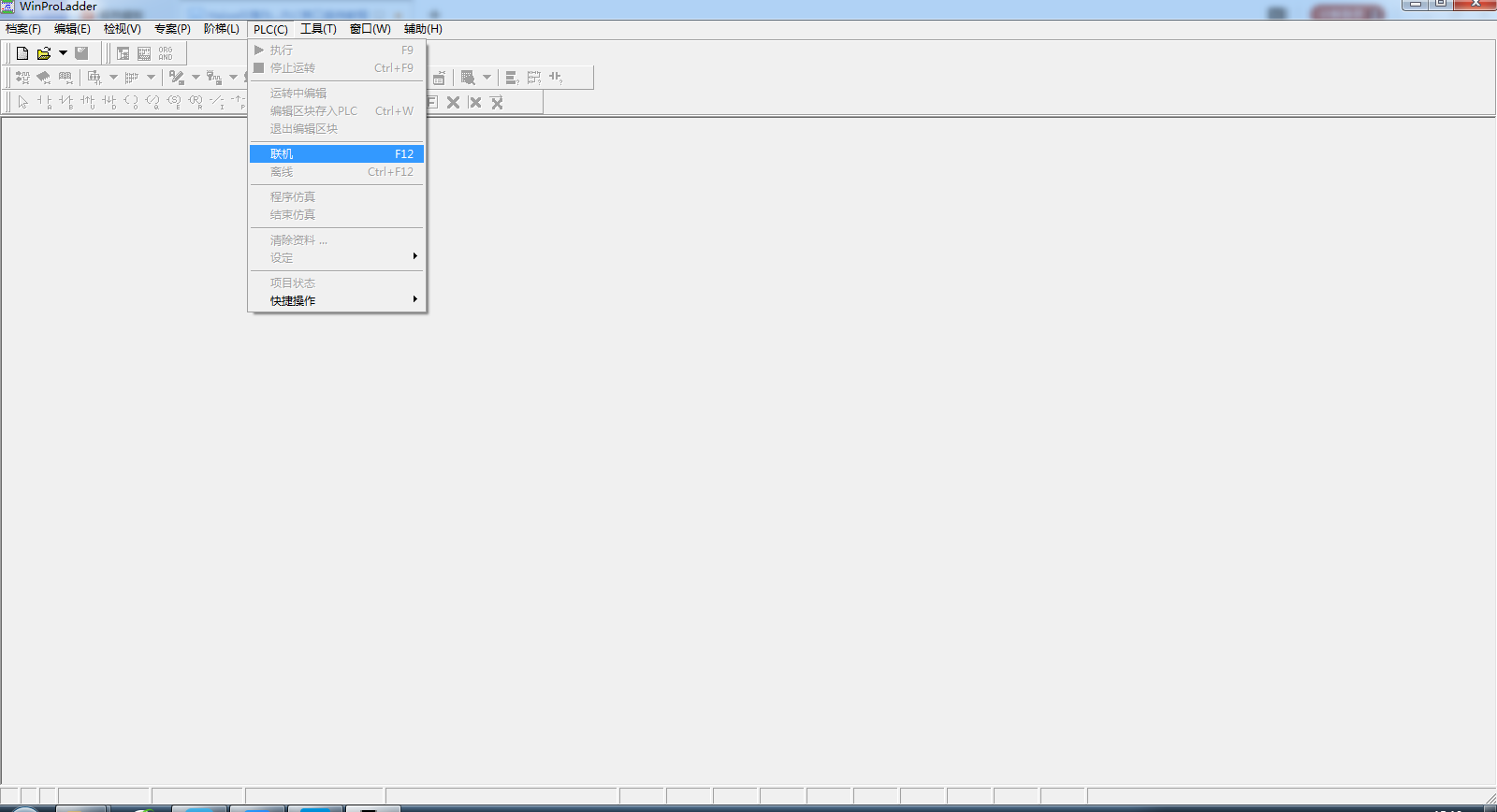

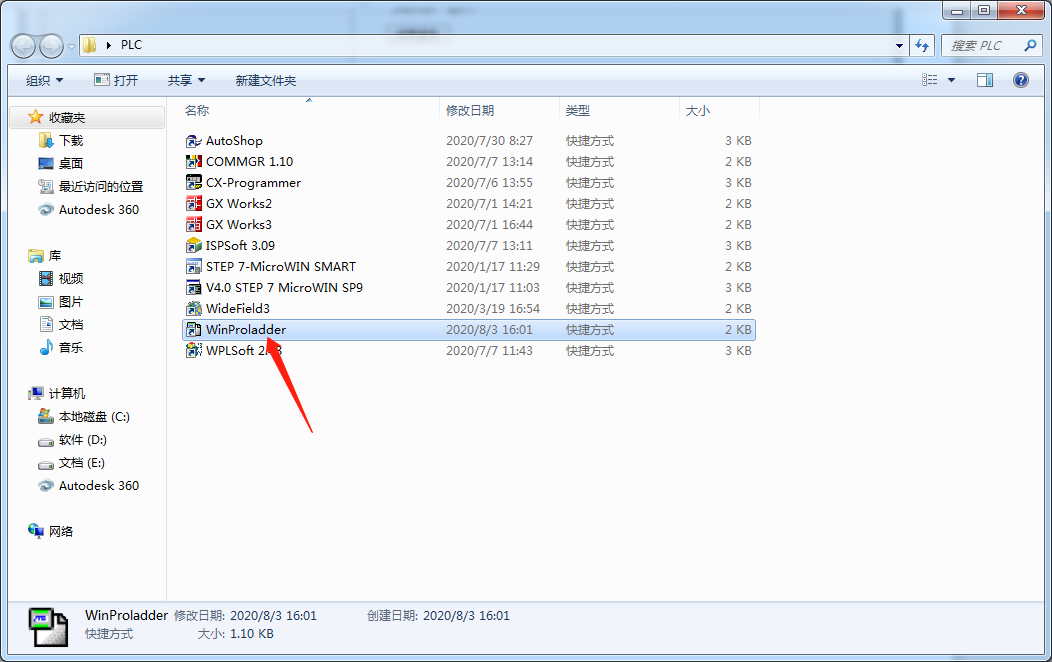

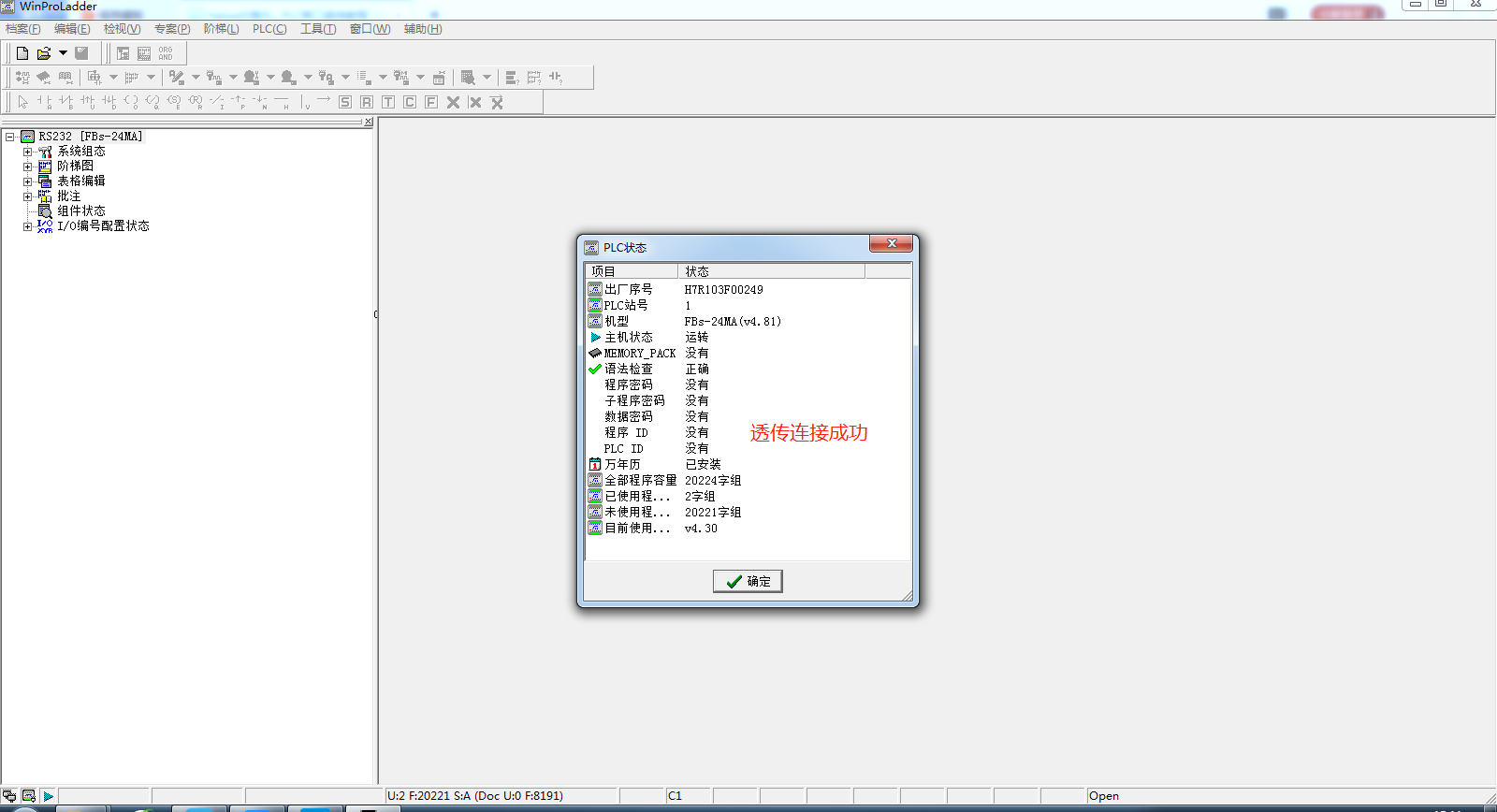

打開永宏PLC軟件選擇通訊設置-選擇對應的聯機方式并确定
