作者：海爲(wéi / wèi)PLC體驗者 王工
1 MBR工藝簡介
1.1 MBR含義
MBR爲(wéi / wèi)膜生物反應器（Membrane Bio-Reactor）的簡稱,是一(yī / yì ／yí)種将膜分離技術與生物技術有機結合的新型水處理技術，它利用膜分離設備将生化反應池中的活性污泥和(hé / huò)大分子有機物截留住，省掉二沉池。膜-生物反應器工藝通過膜的分離技術大大強化了(le／liǎo)生物反應器的功能，使活性污泥濃度大大提高，其水力停留時間（HRT）和(hé / huò)污泥停留時間（SRT）可以分别控制。
在傳統的污水生物處理技術中，泥水分離是在二沉池中靠重力作用完成的，其分離效率依賴于活性污泥的沉降性能，沉降性越好，泥水分離效率越高。而污泥的沉降性取決于曝氣池的運行狀況，改善污泥沉降性必須嚴格控制曝氣池的操作條件，這限制了(le／liǎo)該方法的适用範圍。由于二沉池固液分離的要(yào / yāo)求，曝氣池的污泥不能維持較高濃度，一(yī / yì ／yí)般在 1.5~3.5g/L 左右，從而限制了(le／liǎo)生化反應速率。水力停留時間（ HRT ）與污泥齡（ SRT ）相互依賴，提高容積負荷與降低污泥負荷往往形成矛盾。系統在運行過程中還産生了(le／liǎo)大量的剩餘污泥，其處置費用占污水處理廠運行費用的 25% ～ 40% 。傳統活性污泥處理系統還容易出現污泥膨脹現象，出水中含有懸浮固體，出水水質惡化。
MBR 工藝通過将分離工程中的膜分離技術與傳統廢水生物處理技術有機結合，不僅省去了(le／liǎo)二沉池的建設，而且大大提高了(le／liǎo)固液分離效率，并且由于曝氣池中活性污泥濃度的增大和(hé / huò)污泥中特效菌 ( 特别是優勢菌群 ) 的出現，提高了(le／liǎo)生化反應速率。同時，通過降低 F/M 比減少剩餘污泥産生量（甚至爲(wéi / wèi)零），從而基本解決了(le／liǎo)傳統活性污泥法存在的許多突出問題。
1.2優勢
1、高效的固液分離，出水水質優質穩定。
2、剩餘污泥産量少 占地(dì / de)面積小。
3、無需二沉池，工藝設備集中。
4、可去除氨氮及難降解有機物。
5、克服了(le／liǎo)傳統活性污泥法易發生污泥膨脹的弊端。
1.3發展前瞻
1.現有城市污水處理廠的更新升級
2.無排水管網系統地(dì / de)區的污水處理，如居民點、旅遊度假區、風景區等。
3.有污水回用需求的地(dì / de)區或場所，如賓館、洗車業、客機、流動廁所等 。
4.高濃度、有毒、難降解工業廢水處理。如造紙、制糖、皮革等行業
5.垃圾填埋廠滲濾液的處理及回用6.小規模污水廠（站）的應用。
2 工藝與控制邏輯
2.1工藝圖

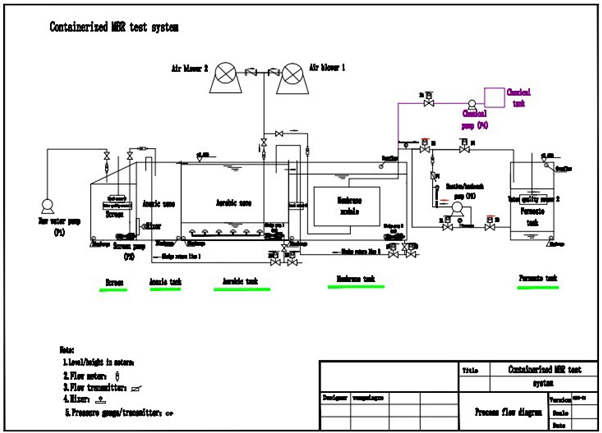

工藝圖如下：
2.2控制邏輯圖
控制流程圖如下：
系統啓動後進行手動和(hé / huò)自動的判斷，手動操作模式主要(yào / yāo)是用來測試各個輸入輸出，方便檢修。自動模式下，對各生産條件進行判斷，符号産水反洗條件後，進行定時的産水和(hé / huò)反洗，當達到化學清洗的條件是，進行化學清洗。當化學清洗結束或系統停機時，執行一(yī / yì ／yí)次反洗操作。
3 電氣圖紙
3.1電氣系統分布
本電氣系統有HMI和(hé / huò)PLC及外圍傳感器，執行電機，執行閥組成，整個控制系統由一(yī / yì ／yí)套海爲(wéi / wèi)PLC控制實現。
3.2 PLC輸入輸出
本設備共有4路模拟量輸入，1路模拟量輸出，2路數字量輸入，21路數字量輸出。
根據系統控制點數，選擇了(le／liǎo)海爲(wéi / wèi)PLC，主機S20M2R，擴展輸出模塊H16DOR
部分電路圖如下：

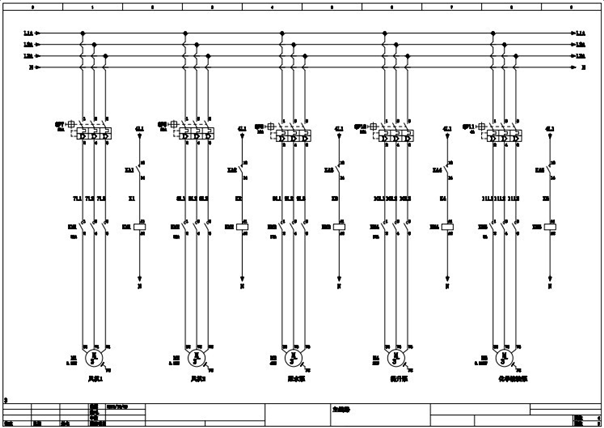

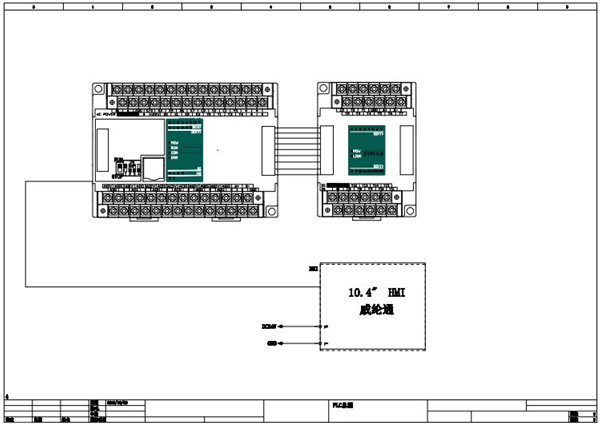

主線路圖

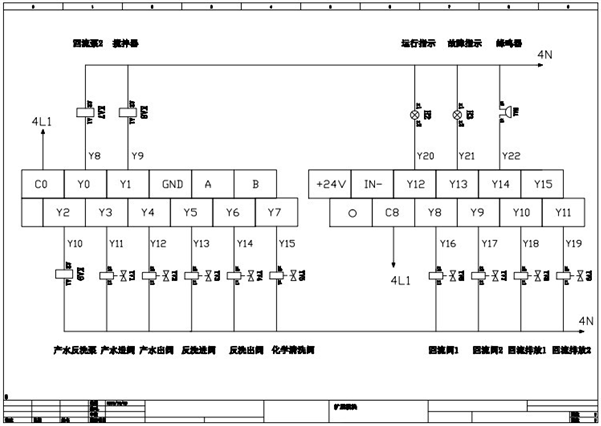

擴展輸出模塊
4 PLC程序調試
4.1手動模式

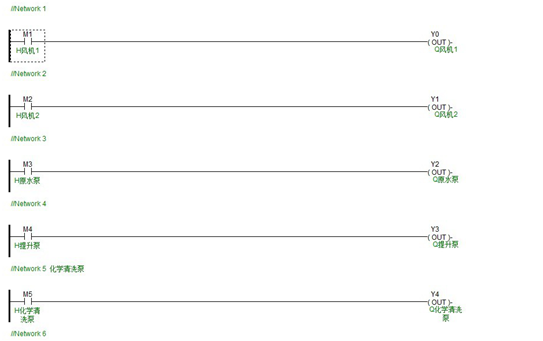

手動模式下可以開啓任一(yī / yì ／yí)電機和(hé / huò)閥門。操作按鈕在觸摸屏中制作，采用自保持的按鈕。
手動程序截圖如下：
4.2自動模式
自動檔位時，按自動開機，則按如下流程進行運行：
開啓原水泵，污水可以進入集水池，當集水池的液位非低液位狀态時，自動啓動提升泵，開始往膜池送水，同時，攪拌器開始工作，風機啓動，至此，自動控制準備就緒。各電機自動根據液位做相應的開啓和(hé / huò)停止。具備産水，反洗，和(hé / huò)化學清洗的條件。
風機啓動後，且膜池處于非低液位狀态下，打開産水進閥和(hé / huò)産水出閥，啓動産水泵，開始進行産水的過程。運行指定時間後，打開反洗進水閥和(hé / huò)出水閥，開始進行反洗的過程。反洗指定時間後，重新開始産水過程。如此循環運行。
當壓差超過負設定值（參數界面中），或設備連續運行指定時間後，則開啓化學清洗閥，停止産水泵，1秒鍾後，開啓化學泵，開始化學清洗過程，化學清洗時間到達後，開啓反洗閥，關閉化學清洗泵，1秒鍾後開啓反洗泵，運行10分鍾反洗。
反洗工作結束後，重新進入産水過程。如此循環運行。
當生産現場有緊急情況時，按下控制櫃上的急停按鈕，PLC停止輸出，所有電機及閥門關閉。緊急情況解除後，複位急停按鈕，系統回到手動狀态，确認具體正常生産條件後，選擇自動開啓，繼續生産。
當點擊停止按鈕時，系統會停止産水泵和(hé / huò)産水閥，進行最後一(yī / yì ／yí)次反洗，反洗結束後，停止所有電機及閥門，系統恢複爲(wéi / wèi)手動檔位。
以下爲(wéi / wèi)部分程序示例。

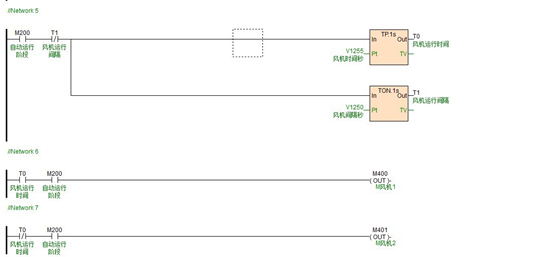

自動模式下，兩台風機輪流啓動，切換時間在觸摸屏上設置。

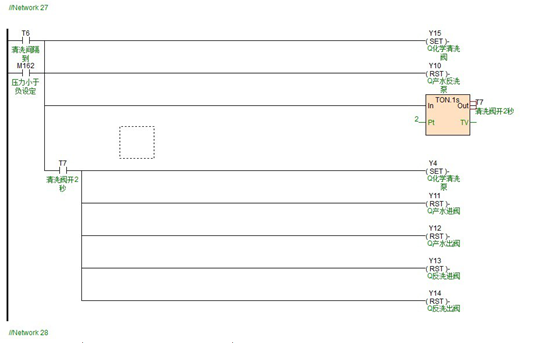

當壓力超過負設定或者運行達到設定時間後，啓動化學清洗。程序如下：

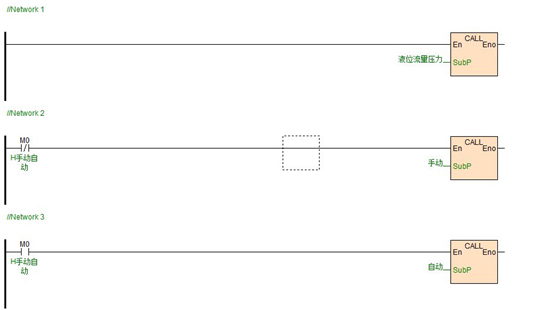

主程序界面，調用子程序。
5 觸摸屏調試
5.1觸摸屏界面介紹
用戶登陸界面:
工藝流程界面：
運行過程主要(yào / yāo)包括：産水過程、反洗過程、化學清洗過程。
狀态顯示界面：
上圖報警界面中能夠記錄現場所有的報警信息，上面記錄的是某一(yī / yì ／yí)設備處于報警狀态的時間，内容及确認時間。
上圖集中顯示現場所有需要(yào / yāo)記錄數據的儀表曆史曲線。HMI實時顯示了(le／liǎo)集水池，膜池的液位，産水泵的流量。
6 項目總結
通過該項目的實際測試，海爲(wéi / wèi)PLC能夠完成設備的控制要(yào / yāo)求，主要(yào / yāo)優點如下：
1、 價格與國外品牌PLC相比，優勢明顯。在滿足該控制要(yào / yāo)求的前提下，價格僅爲(wéi / wèi)國外品牌一(yī / yì ／yí)半，甚至更低。
2、 軟件操作性好，非常容易入手。界面設置合理。操作方便。軟件本身的文件非常小，僅40多兆，而且集成了(le／liǎo)模拟功能，這麽小的軟件能實現這麽強的模拟功能實屬不易，适合學習。
3、 模拟量編程簡單。
4、 系統自帶的程序比較齊全，适合學習和(hé / huò)借用。
5、 數字量輸入是雙向輸入型,NPN,PNP都可以。
相對不足的地(dì / de)方有：
1、 編程線爲(wéi / wèi)串口線，現在大部分的筆記本不是自帶串口，用USB轉接線，穩定性又不好，建議做USB口的編程線。
2、 不能在線修改PLC程序。
3、 我使用的這款PLC有些指令不支持，如MC和(hé / huò)MCR等。
4、 相關的手冊不夠齊全，建議分爲(wéi / wèi)硬件操作手冊和(hé / huò)軟件編程手冊，詳細講解海爲(wéi / wèi)PLC。
5、 PLC掉電後在軟件界面看不出提示。依舊是聯機狀态。
由于時間關系，不能對海爲(wéi / wèi)PLC做更多的深入了(le／liǎo)解和(hé / huò)使用，随着以後的項目，會更多的了(le／liǎo)解其他功能。總的來說，這是一(yī / yì ／yí)款性價比較高的産品，值得推廣。廠家也應該再接再厲，更好的做好民族品牌。
