作者：海爲(wéi / wèi)PLC試用客戶 嚴工
窯爐設備的控制系統并不複雜，但是安全和(hé / huò)穩定性要(yào / yāo)求比較高，在八九十年代一(yī / yì ／yí)般都選用進口PLC，自己是跟師傅學的進口PLC，一(yī / yì ／yí)直也使用進口品牌。因爲(wéi / wèi)窯爐設備的控制系統并不複雜，所以一(yī / yì ／yí)直都想改用我們國産的PLC來控制，這次正好海爲(wéi / wèi)公司搞活動，本人有幸能夠成爲(wéi / wèi)活動中的第一(yī / yì ／yí)批試用客戶，在此深表感謝。
本人這次申請了(le／liǎo)S32S2R+S08TC024N+S04AO024N原本是要(yào / yāo)配合屏通的人機做一(yī / yì ／yí)條全自動的5立方電熱梭式窯，經過2天熟悉和(hé / huò)通信實驗，基本上可以達到要(yào / yāo)求。後來由于種種原因，沒有用上。就改用在一(yī / yì ／yí)條電熱輥道窯上。
一(yī / yì ／yí)、基本配置：
1.PLC 海爲(wéi / wèi)S32S2R一(yī / yì ／yí)台；
2.變頻器三菱E740-5.5K一(yī / yì ／yí)台，根據PLC指令作爲(wéi / wèi)傳動的正反轉控制，深圳3.7kw變頻器一(yī / yì ／yí)台，作爲(wéi / wèi)出口排氣風機控制。
3.台灣華特電力調整器7台，作爲(wéi / wèi)7個溫控區的電力控制。
4.台灣台儀智能溫度調節儀7台，作爲(wéi / wèi)7個溫控區的溫度監控。
二、工藝流程：
陶瓷産品放在輥道窯的入口平台上，通過棍棒帶動輸送進窯爐進行煅燒後送到窯爐出口平台。按照操作需要(yào / yāo)進行正轉（前進）、反轉（後退）、正反轉（擺動）、停電保持（記憶）。燒成曲線由7台電力調整器和(hé / huò)調節儀共同控制，如有異常情況發生需要(yào / yāo)進行相應的警報提示。
圖1 控制櫃近照

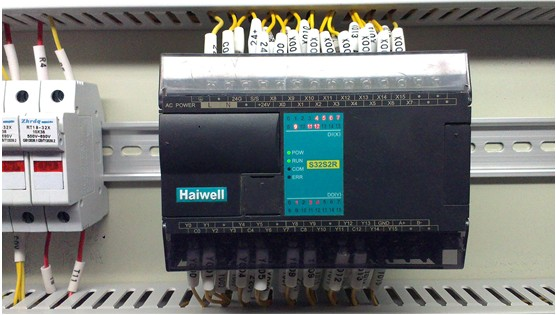

圖2 海爲(wéi / wèi)S32S2R的PLC
圖3 完工後的輥道窯出口平台

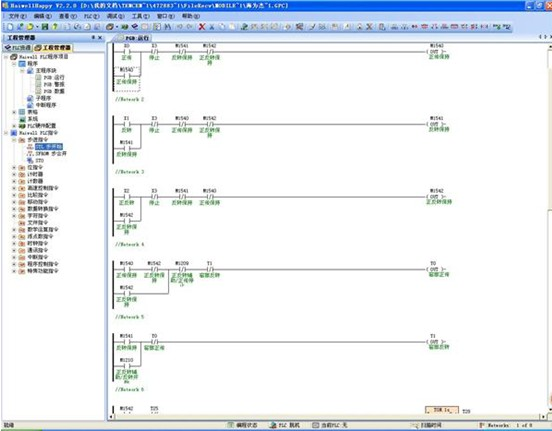

圖4 部分程序圖
三、程序編寫與轉化
參照原來歐姆龍的程序重新編譯成海爲(wéi / wèi)PLC的大概花了(le／liǎo)1個小時，（自己還不夠熟練海爲(wéi / wèi)的，如果有程序轉換功能就好了(le／liǎo)）經過通電實驗，基本的I/O控制跟歐姆龍的（CP1E）效果一(yī / yì ／yí)樣，基本上分不出差别，但是在通信方面就比歐姆龍的強多了(le／liǎo)，我實驗的三菱，英威騰變頻器和(hé / huò)屏通人機都可以完美通信，特别是海爲(wéi / wèi)的TC和(hé / huò)模拟量模塊也帶通信功能，做得相當好，精度也完全可以達到窯爐要(yào / yāo)求。
四、海爲(wéi / wèi)PLC的優點是：
1.通信功能強大。
2.軟件是小而強大，指令集成度高（也限制了(le／liǎo)工程師的二次開發能力），模拟量使用方便。
3.仿真功能強大。
4.價格優勢。
5.開關量輸入漏極源極都可以。比較方便。
6.TTC這個指令相當好用，這個指令對窯爐設備的曲線控制太好了(le／liǎo)，如果用歐姆龍來編寫，程序比較龐大複雜，用海爲(wéi / wèi)的話就簡單的多了(le／liǎo)需要(yào / yāo)多少段都可以增加，歐姆龍一(yī / yì ／yí)旦程序寫好了(le／liǎo)，要(yào / yāo)增加起來就相當麻煩了(le／liǎo)。希望這個版本的plc的TTC指令也有暫停，繼續功能，再增加剩餘時間等等。
PLC及其編程軟件的優點我就不再多說了(le／liǎo)，相信大家但是有目共睹的。
五、有待完美之處：
1.編程軟件要(yào / yāo)增加橫線豎線（如并聯分支就沒有橫線豎線來得快）和(hé / huò)一(yī / yì ／yí)些常用指令的快捷方式，（如并聯分支就沒有快捷鍵）特别建議允許用戶可以根據自己的編程習慣自定義快捷鍵。
2.增加一(yī / yì ／yí)個地(dì / de)址增量複制功能，因爲(wéi / wèi)很多程序都是一(yī / yì ／yí)樣的隻是地(dì / de)址不一(yī / yì ／yí)樣而已。
3.增加一(yī / yì ／yí)個程序轉換功能，将主流PLC的程序轉換成海爲(wéi / wèi)PLC的程序，可以大大節省換PLC的時間（我就經常将三菱FX系列的轉換成歐姆龍CP1E系列的來用），這樣也會大大增加國産PLC的使用率。
期待海爲(wéi / wèi)更多的PLC早日上市，支持國産，支持海爲(wéi / wèi)，讓國産海爲(wéi / wèi)在大家共同的關心和(hé / huò)支持下走向世界，成爲(wéi / wèi)世界名牌！
