作者：河北邢台 陳工
一(yī / yì ／yí)、應用背景：
磁控濺射是一(yī / yì ／yí)種磁控運行模式的二次濺射。此種技術廣泛應用于鍍膜設備上，它不僅适用于廣泛的鍍膜靶材（如：銅、钛、鉻、不繡鋼、鎳等金屬材料），而且鍍膜時還可大幅度提高膜層的附着力、重複性、緻密度和(hé / huò)均勻度。
磁控濺射鍍膜設備主要(yào / yāo)是使用直流磁控濺射，常需要(yào / yāo)2路輸出穩定的直流電源，設定一(yī / yì ／yí)個電壓值後，要(yào / yāo)求快速響應到電壓的設定值。電源使用過程中必須保持穩定性，電壓數值不能受負載影響。然而，市面上常用的開關電源爲(wéi / wèi)開環控制，無法确保穩定輸出，而一(yī / yì ／yí)個穩定的電壓對鍍膜好壞至關重要(yào / yāo)，因此設想通過PLC的PID算法，利用現有的直流開關電源，實現電源的快速調節和(hé / huò)閉環管理。

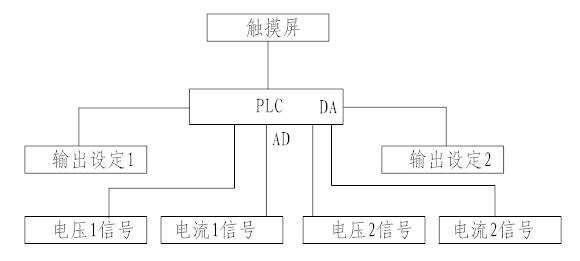

如上圖所示，在智能電源控制系統上需要(yào / yāo)4AI來檢測兩路直流穩壓電源的電流信号和(hé / huò)電壓信号，作爲(wéi / wèi)智能電源的反饋信号；需要(yào / yāo)使用2AO來控制電壓輸出，使電源具有良好的負載特性，保持恒壓輸出。
綜合上述需求，PLC選擇海爲(wéi / wèi)的S20M0T的開關量與模拟量混合型主機，主機自帶4路AI模拟量線性輸入，2路AO模拟量線性輸出，模拟量支持工程量轉換,AI\AQ寄存器可直接訪問，在模拟量信号處理時非常方便，節省了(le／liǎo)不少編程時間；主機還支持32路的PID指令；更重要(yào / yāo)的是一(yī / yì ／yí)個主機就搞定了(le／liǎo)，不需額外添加擴展模塊，經濟實惠。
二、現場使用情況：
現場圖片如下：

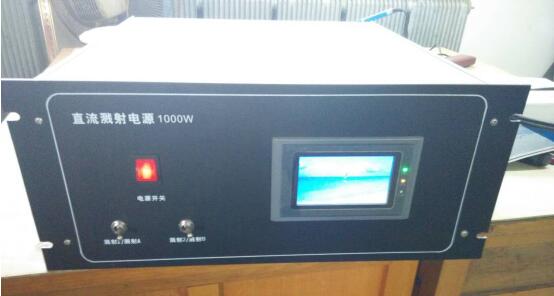

圖1 機箱正面圖

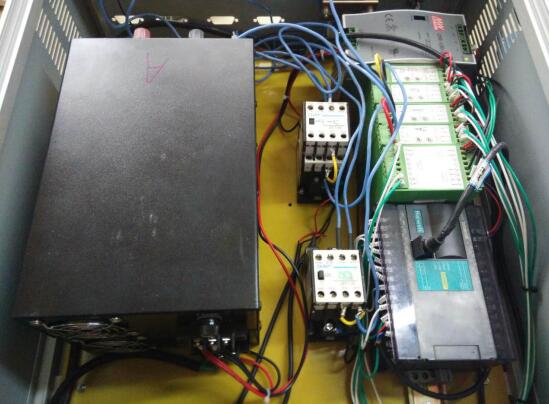

圖2 内部電路

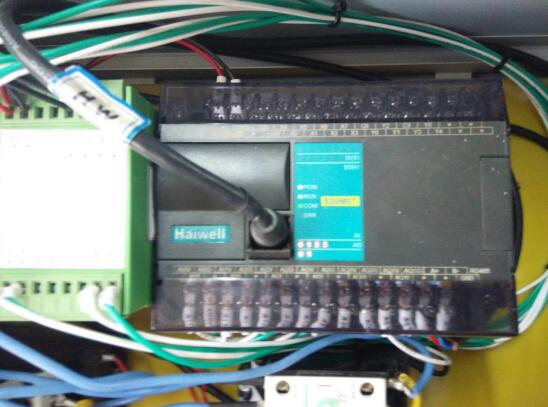

圖3 PLC

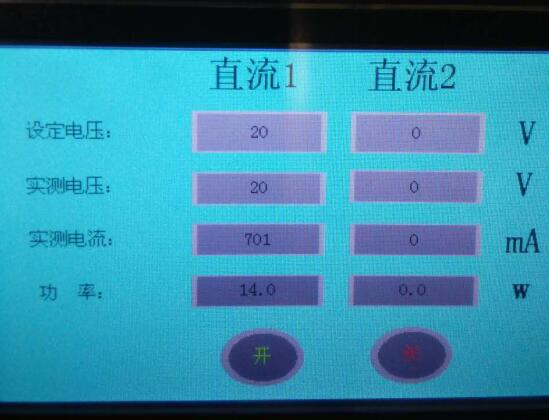

圖4 觸摸屏界面

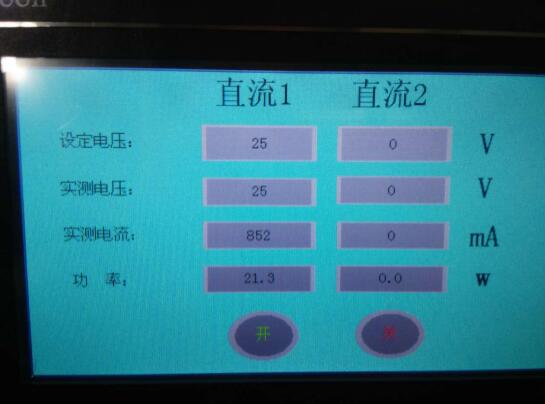

圖5 觸摸屏界面

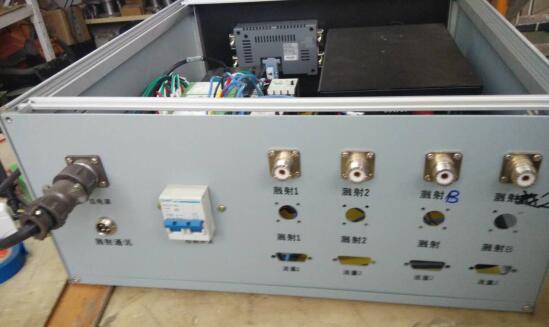

圖6 機箱背面

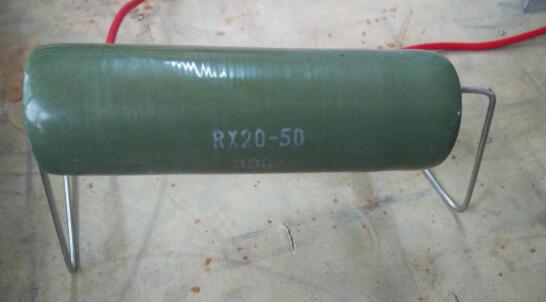

圖7 模拟負載電阻
PID指令，即特殊控制指令裏的PID指令，海爲(wéi / wèi)全系列PLC都支持。本系統根據負載的變化，在線監控時結合軟件自帶的實時曲線表調整參數，逐一(yī / yì ／yí)調整PID三個參數使之達到好的效果。參數經過調試整定之後，實現了(le／liǎo)電壓的快速調節和(hé / huò)穩定輸出，實現了(le／liǎo)電源的閉環管理，爲(wéi / wèi)更好地(dì / de)磁控濺射鍍膜提供了(le／liǎo)良好的基礎。
三、使用感想：
本人初次使用海爲(wéi / wèi)PLC，感覺其編程軟件非常人性化，易于上手，技術人員和(hé / huò)銷售人員都能及時提供相應的幫助，及時解決遇到的問題，在此，一(yī / yì ／yí)并表示感謝！
希望海爲(wéi / wèi)PLC越做越好，爲(wéi / wèi)民族工業争光。
