作者：山東棗莊 劉工
一(yī / yì ／yí)、應用背景（應用行業簡介）
無負壓供水設備是一(yī / yì ／yí)種加壓供水機組直接與市政供水管網聯接、在市政管網剩餘壓力基礎上串聯疊壓供水而确保市政管網壓力不小于設定保護壓力（設定壓力必須高于小區直供區壓力需求，一(yī / yì ／yí)般不低于1.2Kg）的二次加壓供水設備。
管網疊壓(無負壓)供水設備的核心是在二次加壓供水系統運行過程中如何防止負壓産生，消除機組運行對市政管網的影響，而采用PLC和(hé / huò)HMI可以實現智能化無人值守控制，在不影響附近用戶用水的前提下實現安全、可靠、平穩、持續供水。
二、應用需求（項目現狀及需達到的功能要(yào / yāo)求介紹）
項目現狀：項目已經進入實施階段，設備主體已經成型，自動化控制系統也進入了(le／liǎo)實施階段。
項目要(yào / yāo)求：
1、所有水泵的啓停，及變頻工頻的切換。
2、供水壓力與設定壓力高低判别
3、供水壓力高壓保護及缺水保護
4、供水時鍾控制
5、PLC與變頻器通訊，讀取壓力、電流等數據并将給定值寫入變頻器。
6、HMI與PLC通訊，實現人機數據交換。
三、解決方案（具體實現步驟）
将遠程壓力信号（0-10V）接入變頻器，利用變頻器内部進行PID運算，PLC通過RS485通訊再讀取變頻器内部采集的壓力等數據，到海爲(wéi / wèi)PLC内部在進行壓力判定，時間控制，切換順序等控制，再将所有的數據送到HMI内顯示來，方便人員操作觀察。
四、硬件配置（設備連接圖及照片）

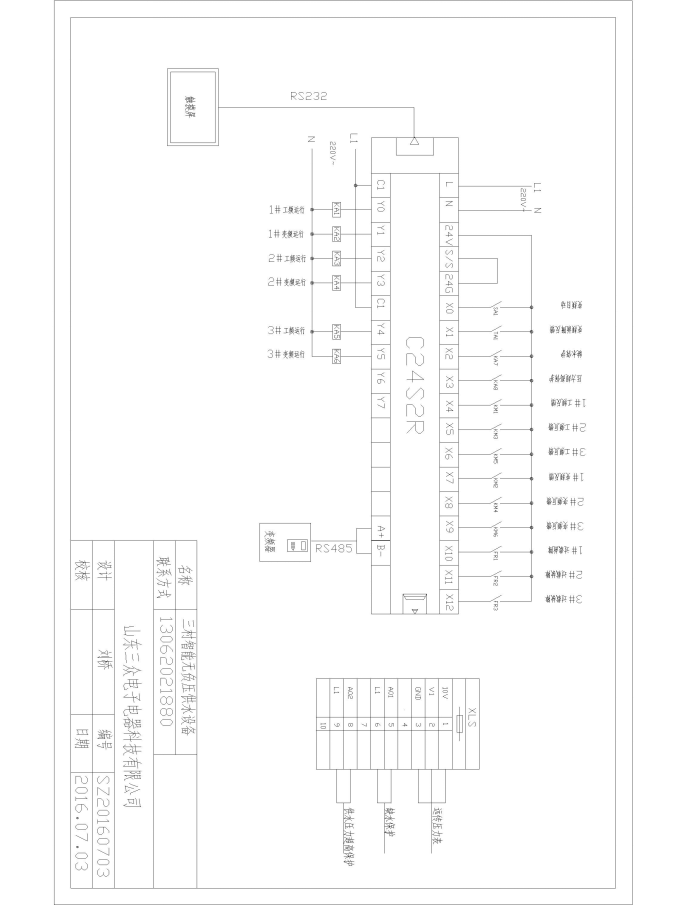

原理圖1

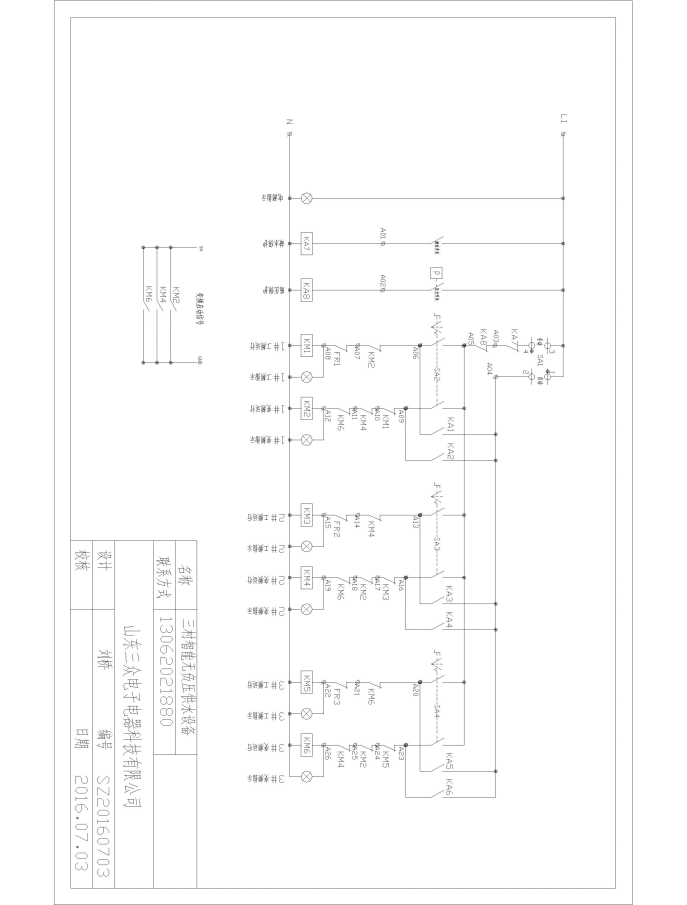

原理圖2
現場圖1
現場圖2
現場圖3

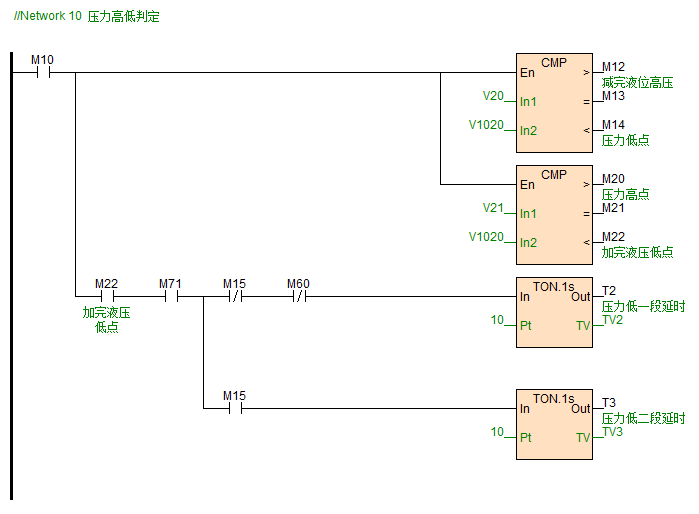

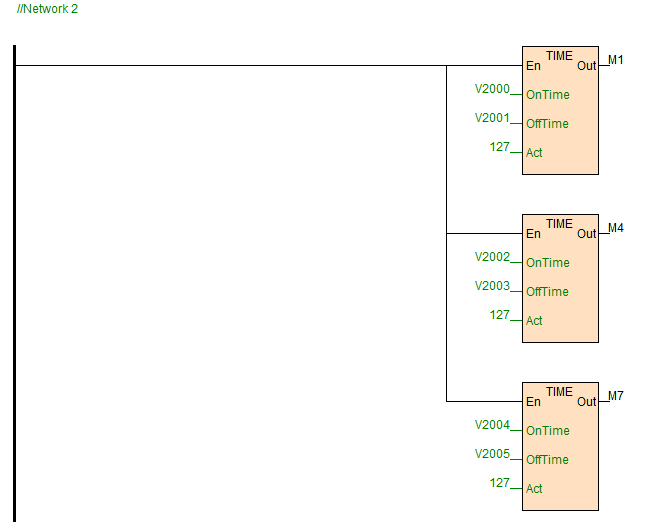

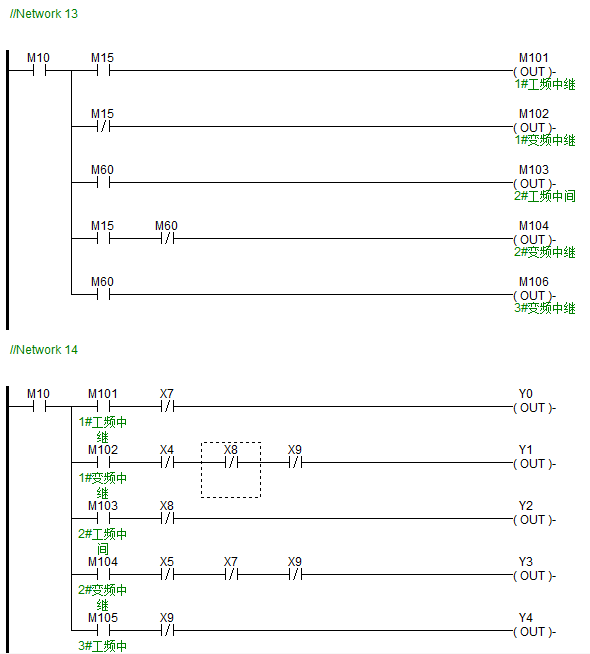

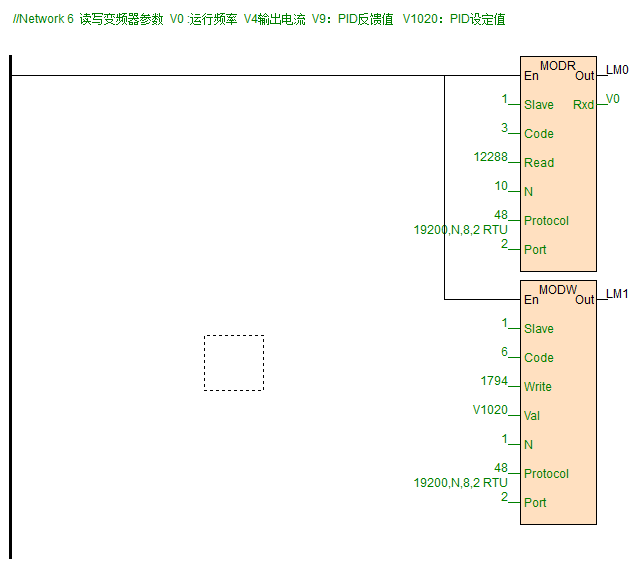

五、軟件設計（主要(yào / yāo)程序截圖）
六、應用總結（使用心得)
初次使用海爲(wéi / wèi)PLC給我的感覺就是簡單方便，簡單的一(yī / yì ／yí)看幫助說明就能很快理解指令的應用，相比以前西門子系列的的歐式PLC，海爲(wéi / wèi)PLC更靠近國人的思維，尤其在通訊方面讓我愛不釋手，太簡單了(le／liǎo)！
在本次無負壓供水項目上，我僅僅做了(le／liǎo)幾次修改，程序就調試完畢，尤其通訊上讓我一(yī / yì ／yí)次通過。當然使用過程中也遇到一(yī / yì ／yí)點問題，就是時間開關指令的時間輸入問題，但是沒發現有高低字節賦值指令，讓我苦惱了(le／liǎo)好半天，最後多虧海爲(wéi / wèi)人性化的技術支持，讓我瞬間跳出苦海！在此感謝海爲(wéi / wèi)技術支持的幫助，謝謝！在以後的項目中我會繼續選用海爲(wéi / wèi)PLC，支持海爲(wéi / wèi)！
