作者：廣州 潘工
在此次海爲(wéi / wèi)科技有限公司舉辦的活動中很榮幸的獲得了(le／liǎo)一(yī / yì ／yí)台海爲(wéi / wèi)C32S2R PLC，非常感謝！拿到PLC後立即在海爲(wéi / wèi)官網中下載學習視頻和(hé / huò)編程軟件，同時在海爲(wéi / wèi)技術團隊的大力幫助下順利完成程序的編寫。該PLC正好用在我公司S22-06系列填粉機控制系統的改造中，替換了(le／liǎo)之前比較老舊的單片機控制系統。

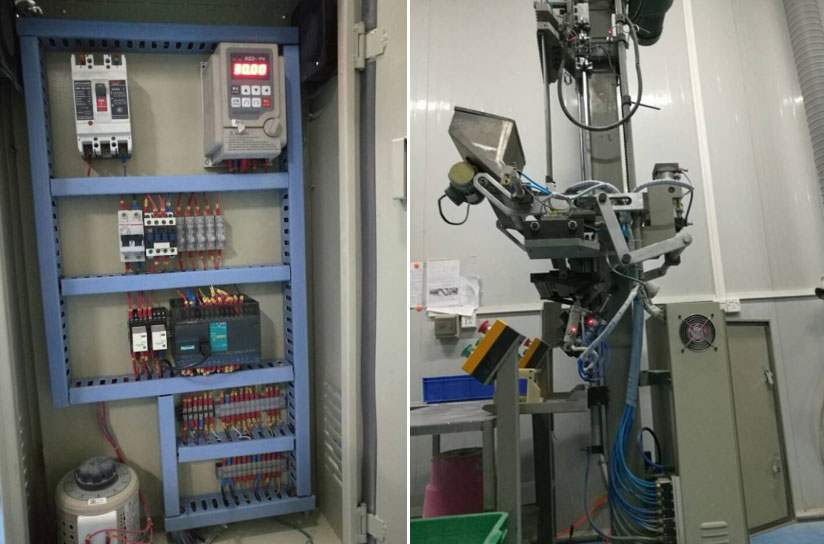

圖1 海爲(wéi / wèi)C32S2R PLC控制系統配置，以及填粉機外觀
S22-06系列填粉機是我公司生産電熱管的主要(yào / yāo)設備之一(yī / yì ／yí)，該填粉機的控制部分主要(yào / yāo)采用自動化控制元件，具有産品穩定性好、生産的電熱管填粉密度高、耐壓不良率低的特點；一(yī / yì ／yí)次支持24支管同時填充及自動生産，縮短人工輔助時間，使生産效率大大提高；漏粉甚微，鎂粉利用率高，減少對環境的污染，改善工人勞動環境；操作簡便，對于生産工人無需特别技能。
下面來介紹該設備的操作方法以及功能說明.
1、操作台組成及功能介紹
（1）觸摸屏：主要(yào / yāo)提供參數設置、操作提示、工作流程、感應監測、說明、手動/自動轉換控制、複位等功能；

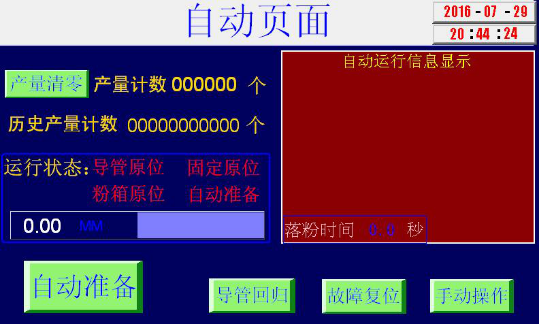

圖2 觸摸屏界面
（2）調頻控制器：調節電機轉速從而控制導管上、下速度；
（3）振蕩器調節旋鈕：調節振蕩器的頻率及振幅；
（4）按鈕開關：啓動機器按鈕（綠色）、急停按鈕（紅色）。
2、操作方法
（1）參數調整：在觸摸屏上輕觸參數鍵，進入參數設置模式，可設置跟随、延時振蕩、及管長，如需改變相應數據，按工藝要(yào / yāo)求設置即可。如遇導管及芯棒太長或太短，可按急停再按複位，重新調整參數設定值。
（2）複位：在觸摸屏上按複位可使設備回複到初始設置狀态，當設備中途急停，或是設備剛剛經過手動調整，均需按此鍵，另外手動畫面中也提供複位鍵，功能與此相同。注意：自動填粉狀态下請勿按此鍵，否則将導緻導管拉損。
（3）自動：按自動可使設備進入自動工作程序，并在操作指示及工作流程界面顯示将要(yào / yāo)進行的動作及設備的工作狀态。
（4）手動：按手動進入手動操作模式，此時可以依所需動作，按觸摸屏相對應的動作鍵可進行單個動作的操作，一(yī / yì ／yí)般多用于調機及更換産品種類時。
（5）調頻控制器的設定（參考變頻器機能設定）。
（6）振蕩調節旋鈕:根據電熱管要(yào / yāo)求，适當調整旋鈕，一(yī / yì ／yí)個爲(wéi / wèi)振蕩電壓調節，另一(yī / yì ／yí)個爲(wéi / wèi)振蕩頻率調節。
（7）自動生産操作程序：在進入自動生産前先取消所有手動操作，再依次按複位及自動，然後觀看操作提示下面一(yī / yì ／yí)行。如果顯示放置空管，并且工作流程下顯示爲(wéi / wèi)原點狀态，且兩邊指示燈呈閃爍狀态，此時表明設備已經準備好，可以放置空管；管放好後，同時按下兩邊綠色按鈕，設備将開始工作。當操作提示下面顯示爲(wéi / wèi)挂電熱線時，就可将電熱線挂于挂鈎上。挂好後，第二次同時按下綠色按鈕，發熱線将被拉入空管内，檢查端子針是否放置正确，然後再次同時按下兩邊綠色按鈕，設備繼續工作。當設備停止工作，并顯示取管時，踩住腳踏開關，被灌好粉的管就可以取出來。取管後觸摸屏又顯示放置空管提示，這樣就可以重複以上工作過程進行生産。
圖3 操作台
3、部分PLC程序

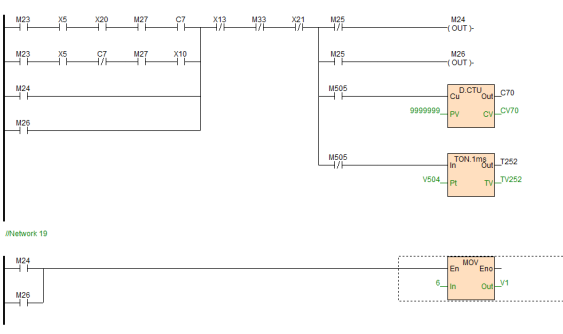

圖4 PLC程序
海爲(wéi / wèi)PLC在使用的過程中相對國産其他品牌PLC穩定性高，兼容性強，而且功能齊全易學易懂編寫程序簡單直觀，技術支持相當及時給力。期盼廈門海爲(wéi / wèi)科技有限公司繼續研發更智能化的産品，以後可以直接用智能手機對PLC編程就完美至極了(le／liǎo)！
