一(yī / yì ／yí)、應用背景
現在市面上的簡易型灌裝機大多采用稱重儀表的輸入輸出口直接控制閥門，由于受到控制點限制，精度往往達不到控制需求。
二、應用需求
自動灌裝時，空桶上秤後，按下“灌裝啓動”按鈕，儀表自動去皮，噴槍下降進桶，自動打開雙行程加料噴槍頭和(hé / huò)氣動球閥，開始快慢雙速加料過程，灌裝完畢，穩定兩秒，噴槍自動提升出桶外，移開灌裝完成的滿桶下秤，一(yī / yì ／yí)個灌裝循環結束。
手動灌裝時，把“手動/自動”選擇開關切換到“手動”位置，按下“灌裝啓動”按鈕，噴槍下降到進桶停止，然後點動按“灌裝啓動”，打開雙行程加料噴槍裝置和(hé / huò)氣動球閥，補料完畢，按下“灌裝停止”或切換到“自動”位置，噴槍自動上升出桶停止，一(yī / yì ／yí)般手動操作主要(yào / yāo)用于調試和(hé / huò)應急情況處理使用。
三、解決方案
本系統采用海爲(wéi / wèi)C16S2R型PLC與廣聚GL300稱重儀表和(hé / huò)MCGS 觸摸屏通訊。7英寸彩色觸摸顯示屏作爲(wéi / wèi)人機界面，所有的生産數據設定以及灌裝系統的運行狀态都很清楚的顯示出來，并可根據用戶灌裝不同的容器選擇不同的配方，避免重複設定灌裝數據，提高工作效率，每次灌裝的數據自動保存在數據報表，方便用戶查詢。

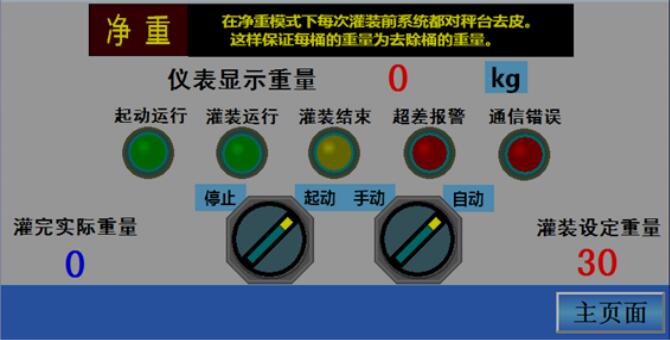

圖 1 觸摸屏畫面
* 自動和(hé / huò)手動可選擇----方便操作及維修。
* 自動去皮功能----克服了(le／liǎo)灌裝容器重量不一(yī / yì ／yí)緻的因素對精度的影響。
* 定值點可調節----适應多種重量範圍的定量灌裝。
* 自動診斷，故障告警----提高系統工作的可靠程度。
* 安全檢查----空桶上秤後，才能啓動灌裝—防止誤按“灌裝啓動”，造成事故和(hé / huò)浪費。
* 自鎖控制----在灌注以前，檢測噴槍下降到位後方允許灌裝
* 灌裝系統整體安裝在底盤上---現場安裝調試時更方便，用戶隻需提供電源，氣源，以及物料就可以開始灌裝生産，極大的提高了(le／liǎo)工作效率。
四、硬件配置
表格 1 硬件配置列表
五、軟件設計

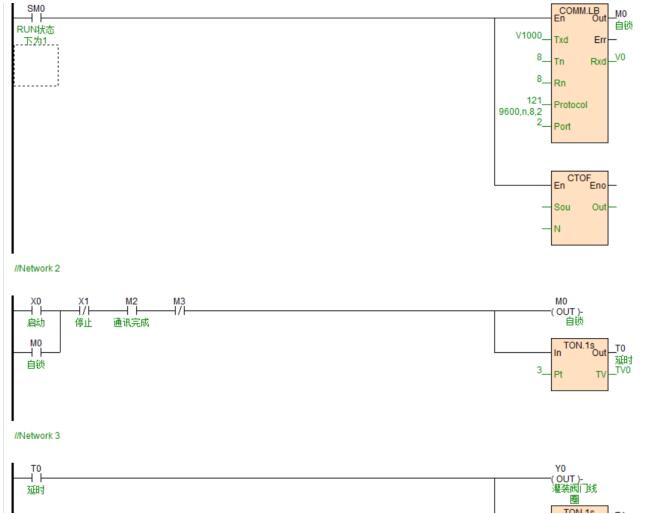

圖 2 程序截圖
六、應用總結
本人斷斷續續學習PLC編程有幾個月了(le／liǎo)，寫複雜的程序應用起來還是費勁，不過海爲(wéi / wèi)入門還是挺容易的，配合海爲(wéi / wèi)網站上的視頻教程和(hé / huò)編程軟件裏的幫助菜單介紹，基本的的應用應該沒問題。還在學習中，希望多上傳一(yī / yì ／yí)些實際應用案例以供參考。
