作者：東莞 朱工
一(yī / yì ／yí)、應用背景
電子行業的飛速發展，使得高頻變壓器和(hé / huò)高頻電感器種類和(hé / huò)應用也越來越多，其制作的多工化及高效率化在不斷提高，以前機器的已無法滿足多工藝及高效率生産的要(yào / yāo)求。
二、應用需求
項目要(yào / yāo)求能夠達到多種産品的兼容，多工藝的自由調節，直焊、側焊、運動焊多種焊錫方式，并能存儲多個檔案。
三、解決方案
項目主要(yào / yāo)包擴焊錫機械手，撥錫機構，助焊劑，子錫杯結構。爲(wéi / wèi)了(le／liǎo)能夠使焊錫機實現直焊、運動焊等組合，提高精确焊錫，焊錫機械手的3個運動軸選用伺服馬達，以保證焊錫的精度要(yào / yāo)求；撥錫機構爲(wéi / wèi)了(le／liǎo)能夠調節撥錫片下降的深度，選取了(le／liǎo)步進馬達，使其能夠在觸摸屏上調節高度；爲(wéi / wèi)了(le／liǎo)應對大小不同的産品，配合機械手的焊錫，子錫杯的高低選用一(yī / yì ／yí)台伺服馬達控制，使其能夠與機械手配合以适用多種産品多種工藝的需求。檔案數據存儲在觸摸屏中，各檔案可自由調取、存儲、删除等。
四、硬件配置
圖1 海爲(wéi / wèi)PLC N60S2T

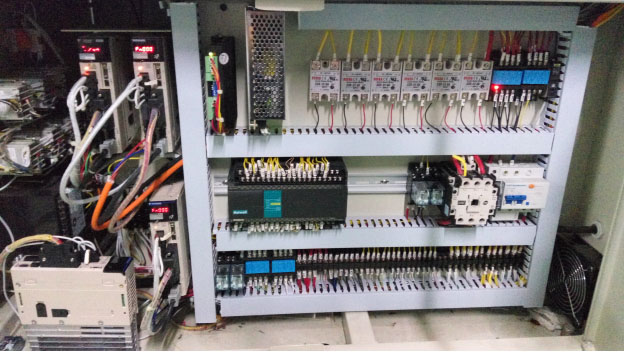

圖2 設備内部元件

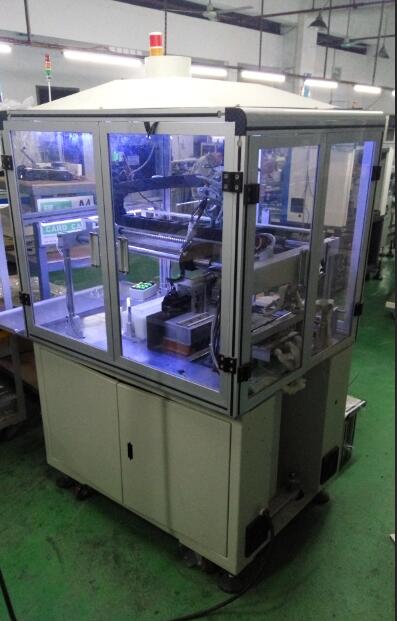

圖3 設備全貌
五、軟件設計

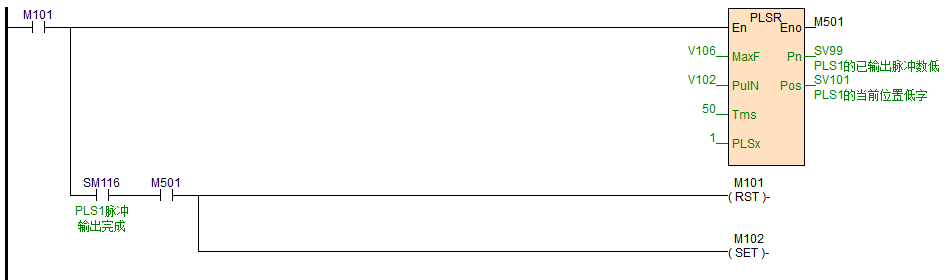

圖4高速脈沖輸出程序

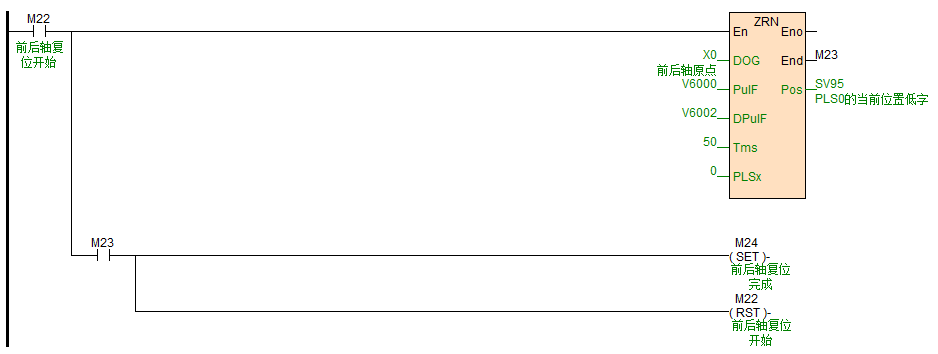

圖5原點回歸程序

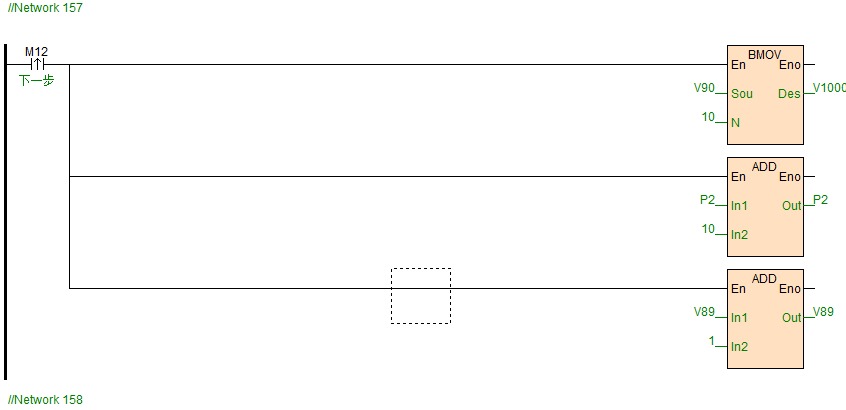

圖6數據處理程序1

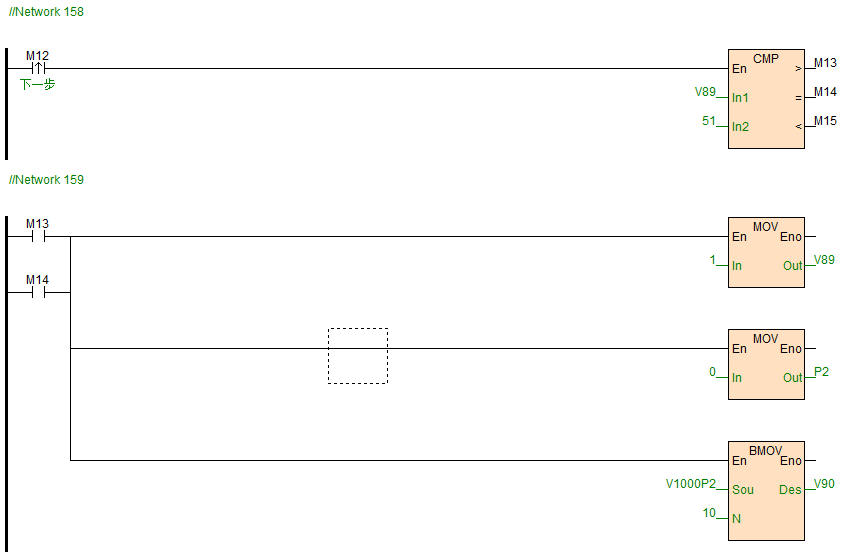

圖7數據處理程序2
六、使用心得
通過試用，海爲(wéi / wèi)N60S2T這款PLC有以下優點：
1.多樣的定位指令。這款PLC擁有大約10中的定位指令，彌補了(le／liǎo)小型PLC定位指令過于簡單的不足之處。指令模塊化的設計，調用方便，像加減速脈沖輸出、直線插補脈沖輸出、圓弧插補脈沖輸出、簡單脈沖輸出、多段脈沖輸出每條指令都能夠自由調節加減速時間，能夠滿足不同場合的應用。
2.控制軸數多，速度快。這款PLC可控制8套伺服或步進，一(yī / yì ／yí)般小型PLC本體隻能控制2—4套伺服或步進，最大發送脈沖速度爲(wéi / wèi)200KHZ，一(yī / yì ／yí)般PLC最大爲(wéi / wèi)100KHZ，讓本來需要(yào / yāo)使用中大型PLC的設備可以選擇小型PLC，讓客戶節約了(le／liǎo)成本，選型方便。
