一(yī / yì ／yí)、繼電器檢測設備控制要(yào / yāo)求
1、需要(yào / yāo)同時檢測10個繼電器
2、每個繼電器需要(yào / yāo)測試8個觸點，共80個觸點

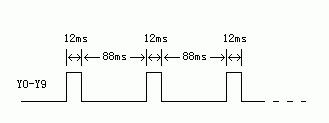

3、每次檢測需要(yào / yāo)300個周期，控制輸出12ms ON / 88ms OFF的脈沖爲(wéi / wèi)一(yī / yì ／yí)個周期
4、需要(yào / yāo)将檢測結果保存在PLC中，要(yào / yāo)求停電保持，共需要(yào / yāo)保存80個觸點x300個周期合計24000個狀态，如果将結果保存在寄存器中則最少需要(yào / yāo)1520個停電保持寄存器
5、每次檢測結束，上位機将結果讀出，根據繼電器8個觸點的吸合情況判斷該繼電器是否合格
二、該設備對控制系統的要(yào / yāo)求及海爲(wéi / wèi)相應的特點
1、運行速度快：要(yào / yāo)求程序掃描周期在1.5ms内，海爲(wéi / wèi)PLC由于運行速度快，指令集豐富，程序非常精簡，實際運行掃描周期爲(wéi / wèi)1~1.1ms
2、要(yào / yāo)有大範圍的數據停電保持區：海爲(wéi / wèi)PLC的停電保持區可以任意設定，允許将所有數據區都設爲(wéi / wèi)停電保持，數據程序無須後備電池保護，永不丢失。不需要(yào / yāo)用任何指令就可以實現該功能
3、具有ms級控制能力：海爲(wéi / wèi)PLC提供一(yī / yì ／yí)個獨有的16us精度系統時間，SV49-SV50爲(wéi / wèi)系統時間(單位16us), 系統自動循環計數, 當計數到最大值2147483647時歸0不斷循環計數。利用該系統時間可以方便實現ms級控制，誤差僅一(yī / yì ／yí)個掃描周期
三、初始化脈沖數據
由于要(yào / yāo)控制輸出12ms ON / 88ms OFF的脈沖，轉換爲(wéi / wèi)16us時間單位如下：
12ms = 12000us = 750（16us），存放放在V2000-V2001中
88ms = 88000us = 5500（16us），存放放在V2002-V2003中

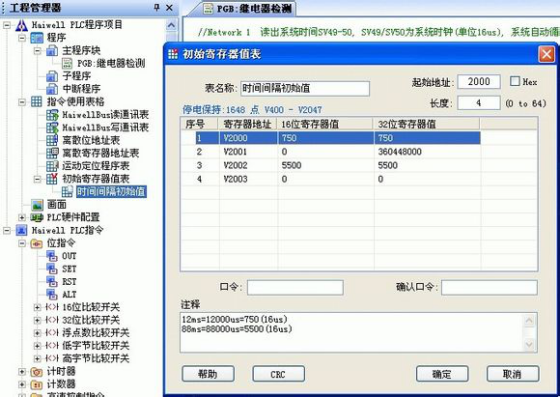

建立一(yī / yì ／yí)個名稱爲(wéi / wèi)“時間間隔初始值”的初始寄存器值表，将ON時間設定爲(wéi / wèi)750和(hé / huò)OFF時間設定爲(wéi / wèi)5500（當然也可以不建立該表而選擇在程序中初始化V2000-V2001及 V2002-V2003的值），如下圖：

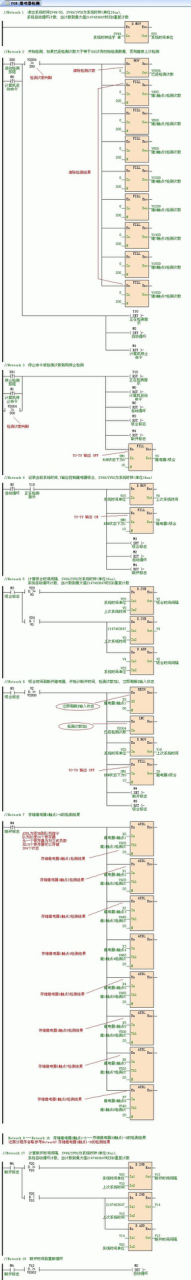

四、實現程序如下：
本程序掃描周期1ms，1如下圖：
