一(yī / yì ／yí)、海爲(wéi / wèi)PLC——與時間相關的系統資源
1、定時器：時基分爲(wéi / wèi)10ms、100ms、1s，對每個定時器時基可以任意指定其中一(yī / yì ／yí)種
2、系統實時時鍾：實時時鍾存儲在SV12-SV18共7個寄存器中
SV12：表示年（0-99）
SV13：表示月（1-12）
SV14：表示日（1-31）
SV15：表示時（0-23）
SV16：表示分（0-59）
SV17：表示秒（0-59）
SV18：表示星期（1-7）
3、系統脈沖：
SM3：10ms方波脈沖，5ms ON / 5ms
OFF
SM4：100ms方波脈沖，50ms ON /50ms
OFF
SM5：1s方波脈沖，500ms ON /500ms
OFF
4、海爲(wéi / wèi)PLC獨有的16us精度系統時間：
SV49-SV50：32位寄存器，SV49-SV50爲(wéi / wèi)系統時間(單位16us), 系統自動循環計數, 當計數到最大值2147483647時歸0不斷循環計數
二、沒有1ms定時器能夠實現毫秒級控制嗎？

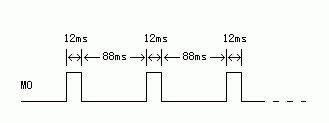

利用16us精度系統時間完全能夠實現毫秒級控制，本文例子實現一(yī / yì ／yí)個12msON / 88ms OFF的脈沖。精度誤差同普通定時器一(yī / yì ／yí)樣最大誤差一(yī / yì ／yí)個掃描周期，如下圖：
12ms = 12000us = 750（16us），存放放在V2000-V2001中
88ms = 88000us = 5500（16us），存放放在V2002-V2003中

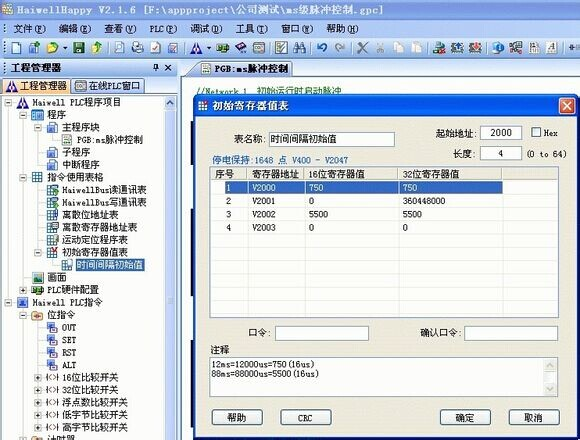

建立一(yī / yì ／yí)個名稱爲(wéi / wèi)“時間間隔初始值”的初始寄存器值表，将ON時間設定爲(wéi / wèi)750和(hé / huò)OFF時間設定爲(wéi / wèi)5500（當然也可以不建立該表而選擇在程序中初始化V2000-V2001及 V2002-V2003的值），如下圖：

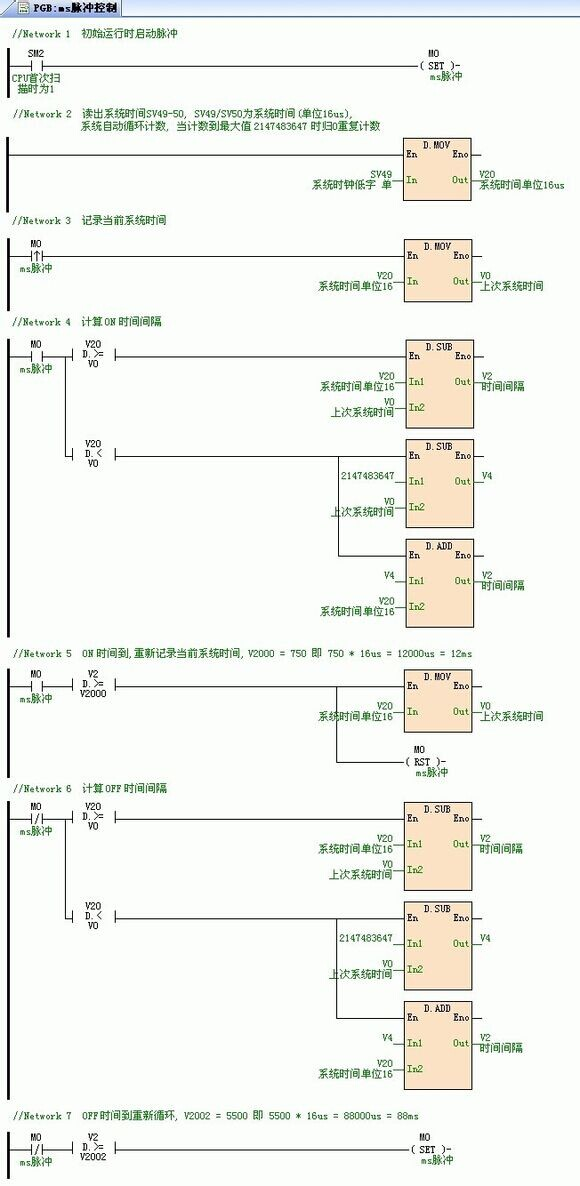

三、實現程序如下：
本程序掃描周期0.3ms，既誤差0.3ms，如下圖：
